Creación de dibujos en 2D

    Tabla de contenidos
    No headers
    Procedimientos | Referencias

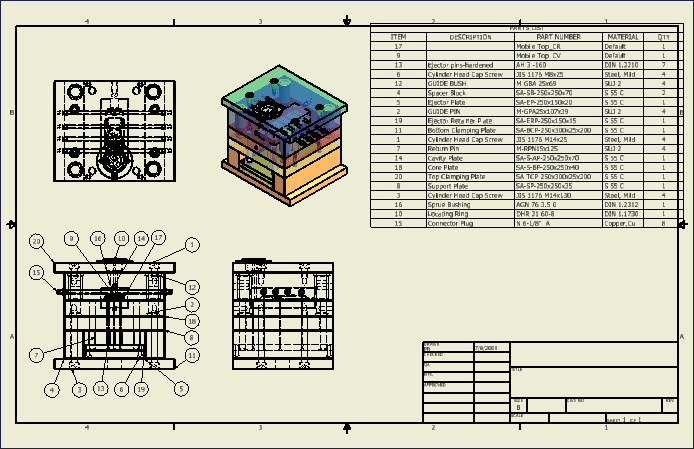

    En los dibujos en 2D se incluyen vistas básicas, cotas, listas de piezas, referencias numéricas, información de tabla de agujeros, etc. En la imagen siguiente, se muestra un dibujo en 2D generado automáticamente.

    Se pueden crear dibujos para todos los modelos de productos. Puede especificar el grupo de dibujos en función del documento de Mold Design actual. Puede configurar el parámetro de dibujo, incluido el formato de hoja, el estilo de cota, la marca de centro, etc. Puede exportar grupos de dibujos y sus parámetros a otros documentos de Mold Design.

    Si los documentos de dibujo generados automáticamente no le resultan satisfactorios, puede modificarlos manualmente en el entorno de dibujo de Inventor.

    Procedimientos

    Creación de dibujos en 2D

    El comando Dibujo en 2D crea uno o varios documentos de dibujo. Si los documentos de dibujo presentan el mismo parámetro de dibujo, puede crear un grupo de dibujos y especificar un formato de hoja para éste.

    Creación de un documento de dibujo con el parámetro de grupo de dibujos

    1. En la ficha Ensamblaje de molde, pulse Dibujo en 2D.
    2. En el cuadro de diálogo Dibujo en 2D, pulse Filtro de dibujo.
    3. En el cuadro de diálogo Filtro del dibujo, seleccione un grupo de la lista Filtrar nombres de grupo.
    4. Pulse Parámetros de dibujo.
    5. En el cuadro de diálogo Parámetros de dibujo , especifique los parámetros necesarios.
    6. Pulse Aceptar.
    7. En el cuadro de diálogo Filtro del dibujo, pulse Aplicar o Aceptar.
    8. En el cuadro de diálogo Dibujo en 2D, active las casillas de verificación situadas junto a los componentes de la columna Nombres de la tabla.
    9. Pulse Aplicar o Aceptar.

    Creación de un documento de dibujo con una distribución de vistas automática

    1. En la ficha Ensamblaje de molde, pulse Dibujo en 2D.
    2. En el cuadro de diálogo Dibujo en 2D, seleccione un grupo de componentes en la Lista de dibujos desplegable.
    3. Active las casillas de verificación situadas junto a los componentes necesarios de la columna Nombres de la tabla.
    4. Para especificar la plantilla de dibujo para un componente:
      • Pulse en la celda de la columna Plantilla de la tabla.
      • En el cuadro de diálogo Seleccionar plantilla, pulse la plantilla necesaria.
      • Pulse Aceptar.
    5. Para especificar los parámetros de dibujo de un componente:
      • Pulse la columna Formato de hoja de la tabla.
      • En la lista desplegable, seleccione Distribución de vistas automática.
      • En el cuadro de diálogo Ajuste automático del dibujo, especifique los parámetros necesarios.
      • Pulse Aceptar.
    6. Pulse Aplicar o Aceptar.

    Creación de un grupo de dibujos

    1. En la ficha Ensamblaje de molde, pulse Dibujo en 2D.
    2. En el cuadro de diálogo Dibujo en 2D, pulse Filtro de dibujo.
    3. En el cuadro de diálogo Filtro de dibujo, pulse Añadir.
    4. Escriba un nombre para el nuevo grupo.
    5. En la ficha Estructura de archivo, seleccione los nodos de los componentes desde el Modelo de producto.
    6. En la ficha Modelo del producto, seleccione las piezas y los ensamblajes que se incluirán en el nuevo grupo.
    7. Pulse Aceptar.

    Designación de un parámetro de dibujo para un grupo de dibujos

    1. En la ficha Ensamblaje de molde, pulse Dibujo en 2D.
    2. En el cuadro de diálogo Dibujo en 2D, pulse Filtro de dibujo.
    3. En el cuadro de diálogo Filtro del dibujo, seleccione un grupo de la lista Filtrar nombres de grupo.
    4. Pulse Parámetros de dibujo.
    5. En el cuadro de diálogo Parámetros de dibujo, seleccione una plantilla de dibujo.
    6. Para especificar el Esbozo de dibujo:
      • Seleccione Uso de formato de hoja y, a continuación, seleccione un formato de hoja en la lista desplegable.
      • Seleccione Presentación de vista automáticay, a continuación, seleccione los valores de Tamaño de hoja y Escala.
      • En Orientación de vista frontal, establezca la orientación: Vista superior o inferior, Vista derecha o izquierda o Vista ilustrada.
    7. En Cota y estilo, seleccione Estilo de coordenadas o Estilo general. Si selecciona Estilo de coordenadas, elija el botón Origen de coordenadas o un botón de ubicación de marca de centro.
      NotaEl sistema de coordenadas de molde se utiliza como el origen, a menos que se especifique el sistema de coordenadas de la pieza cuando se inserta la pieza de plástico en el ensamblaje de molde.
    8. Desactive la casilla de verificación Cota y estilo si no desea crear cotas en el documento de dibujo.
    9. Desactive la casilla de verificación Ejes si no desea crear ejes en el documento de dibujo.
    10. Pulse Aceptar.

    Exportación de un grupo de dibujos

    1. En la ficha Ensamblaje de molde, pulse Dibujo en 2D.
    2. En el cuadro de diálogo Dibujo en 2D, pulse Filtro de dibujo.
    3. En el cuadro de diálogo Filtro de dibujo, pulse Exporte un grupo.
    4. En el cuadro de diálogo Exportar definición de grupo de dibujos, vaya a la carpeta en la que desea guardar el archivo de definición de grupo.
    5. Escriba un nombre para el archivo.
    6. Pulse Guardar.

    Importación de un grupo de dibujos

    1. En la ficha Ensamblaje de molde, pulse Dibujo en 2D.
    2. En el cuadro de diálogo Dibujo en 2D, pulse Filtro de dibujo.
    3. En el cuadro de diálogo Filtro de dibujo, pulse Importe un grupo.
    4. En el cuadro de diálogo Importar definición de grupo de dibujos, busque y seleccione un archivo de definición de grupo.
    5. Pulse Abrir.

    Referencias

    Dibujo en 2D

    Crea los documentos de dibujo.

    Acceso:
      En la ficha Ensamblaje de molde, pulse Dibujo en 2D.

    Dibujo en 2D

    Lista de dibujos
    Componentes

    Permite especificar un grupo de dibujos en la lista desplegable.

    Filtro del dibujo

    Abre el cuadro de diálogo Filtro del dibujo.

    Tabla de selección
    Nombre

    Permite especificar los nombres de los componentes necesarios.

    Plantilla

    Abre el cuadro de diálogo Seleccionar plantilla al pulsar una celda de la columna Plantilla.

    Formato de hoja

    Permite especificar un formato y tamaño de hoja en la lista desplegable. Al seleccionar Distribución de vistas automática, se abre el cuadro de diálogo Ajuste automático del dibujo.

    Invertir selección

    Invierte el ajuste de las casillas de verificación de todos los componentes.

    Seleccionar todo

    Activa las casillas de verificación de todos los componentes de la tabla. Desactiva las casillas de verificación de todos los componentes de la tabla.

    Parámetros de dibujo automáticos

    Esbozo de dibujo
    Tamaño de hoja

    Permite especificar un tamaño de hoja para el documento de dibujo.

    Escala

    Permite definir la escala de las vistas del documento de dibujo.

    Orientación de vista frontal

    Permite especificar una de las vistas como la vista básica.

    Vista superior o inferior

    Incluye una vista superior o inferior en el documento de dibujo.

    Vista izquierda o derecha

    Incluye una vista izquierda o derecha en el documento de dibujo.

    Vista ilustrada

    Incluye un vista ilustrada en el documento de dibujo.


    Cota y estilo

    Activa las opciones y, a continuación, permite especificar el Estilo de coordenadas o el Estilo general en la lista desplegable.

    Origen

    Si selecciona Estilo de coordenadas, permite elegir uno de los cinco botones de opción para definir el punto de origen.

    Otros
    Ejes

    Añade un eje y una marca de centro a los dibujos.

    Filtro de dibujo

    Filtrar nombres de grupo
    Lista de nombres

    Permite especificar un nombre en la lista.

    Parámetros de dibujo

    Abre el cuadro de diálogo Parámetros de dibujo para el grupo seleccionado.

    Añadir grupo

    Añade un nuevo grupo con un nombre por defecto. Cambie el nombre del grupo antes de continuar.

    Eliminar grupo

    Elimina el grupo seleccionado de la lista.

    Exporte un grupo

    Abre el cuadro de diálogo Exportar definición de grupo de dibujos para que pueda guardar el grupo seleccionado.

    Importe un grupo

    Abre el cuadro de diálogo Importar definición de grupo de dibujos para que puede abrir un grupo de dibujos guardado anteriormente.

    Tabla de componentes
    Modelo de producto

    Permite especificar los componentes de un grupo de dibujos en la lista.

    Estructura de archivo

    Permite especificar los componentes en el árbol. Los componentes seleccionados aparecen en la ficha Modelo del producto .

    Configuración de dibujos

    Plantilla de dibujo
    Abre el cuadro de diálogo Seleccionar plantilla.

    Permite especificar una plantilla en una de las fichas del cuadro de diálogo Seleccionar plantilla.

    Esbozo de dibujo
    Uso de formato de hoja

    Permite especificar un formato de hoja heredado de la plantilla de dibujo.

    Presentación de vista automática

    Permite especificar los parámetros de presentación.

    Tamaño de hoja

    Permite especificar un tamaño de hoja para el documento de dibujo.

    Escala

    Permite definir la escala de las vistas del documento de dibujo.

    Orientación de vista frontal

    Permite especificar una de las vistas como la vista básica.

    Vista superior o inferior

    Incluye una vista superior o inferior en el documento de dibujo.

    Vista izquierda o derecha

    Incluye una vista izquierda o derecha en el documento de dibujo.

    Vista ilustrada

    Incluye un vista ilustrada en el documento de dibujo.


    Cota y estilo

    Activa las opciones y, a continuación, permite especificar el Estilo de coordenadas o el Estilo general en la lista desplegable.

    Origen

    Si selecciona Estilo de coordenadas, seleccione el Origen de coordenadas o uno de los cinco botones de opción para definir la ubicación del origen.

    Otros
    Ejes

    Añade un eje y una marca de centro a los dibujos.
