Mallas

En general, las herramientas de análisis de diseño son exigentes en cuanto a la integridad geométrica. Durante el proceso de modelado de CAD, es posible que no se cumplan estos requisitos e incluso que se pasen por alto. Entre los ejemplos de errores de integridad se incluyen separaciones pequeñas, solapamientos y salientes que se pueden pasar fácilmente por alto desde el punto de vista de CAD. Sin embargo, pueden ser muy problemáticos para la creación de las mallas.

Las siguientes prácticas generales pueden ayudar a crear correctamente las mallas:

Limpiar o simplificar el modelo en el entorno de modelado ayudará a una ejecución más eficaz de la simulación.

Por ejemplo:

1. En los ensamblajes grandes, es posible que muchas de las piezas no desempeñen ninguna función en una simulación. Puede haber piezas que no tienen aplicadas cargas importantes y que no son componentes críticos para la integridad estructural o térmica del diseño. Es mejor desactivar estas piezas, ya que al hacerlo se simplificará la malla y se agilizará el proceso de simulación.
2. Se pueden desactivar las piezas que tienen operaciones muy pequeñas con respecto a las cotas totales del modelo que no desempeñan funciones importantes en los resultados de la simulación. Operaciones pequeñas serían, por ejemplo:
   • Agujeros muy pequeños, aquéllos con diámetros inferiores a 1/100 de la longitud de la pieza.
   • Redondeos convexos externos con radios pequeños.
   • Operaciones de estampación y repujado de identificadores.

   La desactivación de estas operaciones puede simplificar drásticamente el proceso de creación de la malla y reducir el tiempo de simulación.

3. La recreación o la modificación de algunas operaciones geométricas para eliminar las caras que sobresalen, las aristas muy pequeñas, etc., puede, en algunos casos, ayudar a mejorar la calidad de la geometría y, por tanto, simplificar el proceso de generación de la malla.
4. En algunos casos, el modelo es demasiado complejo o presenta singularidades geométricas. Divida el modelo en piezas menos complejas que puedan generar mallas independientes y use un contacto fijado entre ellas para que los componentes se comporten como una única pieza.
5. Algunos modelos de muelle generan la malla cuando la cara helicoidal larga se divide en un plano de corte que contiene el eje.

Utilice los valores y ajustes adecuados en los parámetros de la malla ayuda para generar las mallas deseadas.

1. En algunos casos, debido a la curvatura compleja de un modelo, resulta más sencillo generar una malla viable mediante la desactivación de "Crear elementos de malla curva". Utilice una malla más fina en el área de concentración de la tensión situada alrededor de un redondeo o un empalme cóncavo para compensar la falta de curvatura.
2. Use una malla más fina en las áreas problemáticas que no se puedan simplificar. Reducir el tamaño de la malla global, junto con el tamaño de la malla local en determinadas caras y aristas, puede ayudar a crear correctamente una malla.
   NotaEsto puede aumentar significativamente el número de elementos.
3. En los ensamblajes integrados por muchas piezas de diferentes tamaños, active la opción "Usar medida basada en pieza para la malla del ensamblaje".

En las ocasiones en las que se detecta una concentración de la tensión, puede ser conveniente usar una malla un poco más fina. La configuración de la malla especifica los parámetros de la malla que se usarán en la simulación. Los parámetros de la malla se aplican a todos los componentes y las operaciones del modelo.

Acceda a la configuración de malla:

1. En la cinta de opciones, pulse ficha Análisis de tensión panel PrepararConfiguración de malla. Si lo prefiere, pulse con el botón derecho en el nodo Malla del navegador y seleccione Configuración de malla.
2. Especifique los ajustes deseados en el cuadro de diálogo Mallas.

   Ajuste	Uso	Por defecto	Recomendado si no se requiere otro diferente
   Tamaño medio de elemento	Especifica el tamaño del elemento en relación con el tamaño del modelo.	0.1	Entre 0,1 y 0,05
   Tamaño mínimo de elemento	Permite realizar un refinado automático en las áreas pequeñas. El valor es una fracción del tamaño medio.	0.2	Entre 0,1 y 0,2
   Factor de modificación	Afecta a la uniformidad de la transición de la malla entre malla fina y gruesa. Especifica la relación de la longitud de arista máxima entre las aristas de elementos adyacentes. Por ejemplo, un valor de 1,5 limita la longitud de arista de los elementos a 1,5 veces la longitud de arista de un elemento adyacente.	1.5	Entre 1,5 y 3,0
   Ángulo máximo de giro	Afecta al número de elementos de las superficies curvas. Cuanto menor sea el ángulo, mayor será el número de elementos de malla en una curva.	60 grados	Entre 30 y 60 grados

3. Pulse Aceptar para aplicar los cambios.

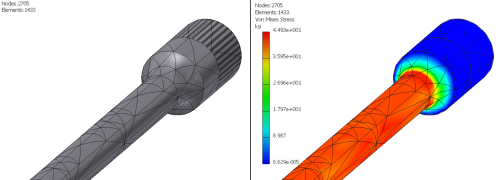

La vista de malla se superpone a la malla, generada en función de la configuración de la malla, sobre la geometría del modelo. De ese modo puede ver la malla en relación con las operaciones geométricas del modelo. También puede usar Vista de malla para superponer la malla sobre los resultados de la simulación. De esta forma, puede ver dónde se encuentran las concentraciones de tensión en relación con los elementos de la malla. Y, si es necesario, puede usar la configuración de la malla para refinarla.

El recuento, los nodos y los elementos de la malla se muestran en la esquina de la región gráfica.

Realice una vista preliminar de la malla:

1. En la cinta de opciones, pulse ficha Análisis de tensión panel Preparar Vista de malla. Si lo prefiere, pulse con el botón derecho en el nodo Malla del navegador y pulse Vista de malla.
2. Aparece el cuadro de diálogo de progreso Malla. Los errores se muestran en la sección Más del cuadro de diálogo.

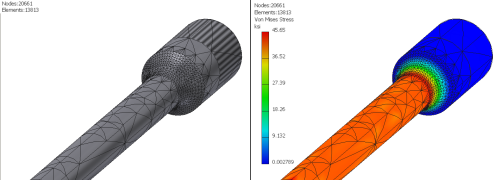

El control de malla local proporciona una creación de malla específica para las caras pequeñas o complejas en las que el tamaño de malla normal no ofrece resultados suficientemente detallados. Esto resulta especialmente útil si se desean mejorar los resultados de la tensión en un área local o de contacto. Se trata de un método manual que permite mejorar la calidad de la solución.

Añada un control de malla local:

1. Pulse con el botón derecho en el nodo de navegador de la carpeta de malla y seleccione Control de malla local.
2. Seleccione las caras y las aristas donde desee aplicar control local.
3. Especifique el tamaño del elemento de malla.
4. Pulse Aceptar. Si este control de malla local es el primero que se añade, aparece un nuevo nodo o una nueva carpeta Controles de malla local debajo de la carpeta Malla. Si ya se han añadido otros controles de malla local, se les asigna un nodo en la carpeta.

Edite los nodos de malla local:

1. Pulse con el botón derecho del ratón en el nodo de malla local y seleccione Editar control de malla local.
2. Puede cambiar el tamaño de la malla o las entidades, caras y aristas seleccionadas que forman parte de la malla.
3. Pulse Aceptar.

Suprima un control de malla local:

Pulse con el botón derecho en el nodo de malla local y, a continuación, pulse Suprimir.

La malla se aplica primero a la configuración base. Si hay errores de modelo que impiden generar una malla correcta, aparece una advertencia. Los errores de malla pueden producirse por distintas razones. Cuando se producen, se notifican de las siguientes formas:

• El cuadro de diálogo de progreso de la malla notifica el error.
• Un identificador de error y una directriz aparecen en la región gráfica del modelo. La directriz indica dónde se ha producido el error. Se proporciona una breve recomendación específica de cada caso para resolver el error. Puede manipular el identificador de malla, según sea necesario (consulte Visualización de resultados).
  NotaSi el error se produce en una pieza cuya visibilidad está desactivada, el identificador de la malla no aparece en la región gráfica.
• En el navegador, bajo el nodo Malla, la carpeta Errores se llena con los nodos de error correspondientes a los identificadores de error.

Errores de malla

Los errores de malla pueden producirse:

• Si ocurre un error en la configuración base. El proceso de la malla se detiene y aparece un mensaje que informa sobre el error.
• Si un estudio paramétrico detecta un error. Se avisa al usuario del error que se ha producido. Sin embargo, se sigue generando la malla de las configuraciones restantes.

Identificadores de error de malla

• Pulse el identificador o el nodo de error de malla en el navegador para ver información adicional en la ventana gráfica. Pulse otro identificador o nodo de error, o pulse en un espacio vacío de la ventana gráfica para ocultar la información.
• Los distintos nodos de error tienen un comando de menú contextual de visibilidad.

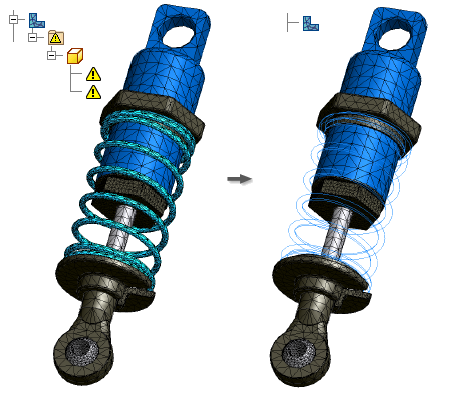

Excluir componentes

En los casos de errores de malla, el cuadro de diálogo Malla muestra el mensaje Error de malla y el navegador muestra la carpeta Errores en el nodo Malla . La carpeta Errores contiene los componentes afectados por los errores de malla.

Puede elegir los componentes de la carpeta de errores de malla que desee excluir de la simulación:

1. Expanda la carpeta Errores.
2. Pulse con el botón derecho un componente y seleccione Excluir de simulación. El icono Actualización requerida aparece junto a los nodos Malla y Contactos .
3. Pulse con el botón derecho en el nodo Malla y seleccione Actualizar malla.
4. Pulse con el botón derecho en el nodo Malla y seleccione Vista de malla. El componente excluido deja de formar parte de la malla.
5. Continúe con la simulación.
