Ejecución de una simulación

La ejecución de una simulación genera un conjunto de resultados CEF para todas las combinaciones de las variables definidas. Antes de ejecutar una simulación, es aconsejable realizar las siguientes tareas.

• Confirme que todos componentes usan materiales correctamente definidos con una definición adecuada a la simulación. Si esto no se cumple, aparecerán mensajes de advertencia.
• En los análisis estáticos, confirme que ningún cuerpo queda "suspendido" sin una relación declarada con otro cuerpo.
• Las cargas se asignan.
• Las restricciones, si las hay, se aplican.
• Para ensamblajes, piezas excluidas o subensamblajes no afectados por las fuerzas y la deformación de la simulación:
  1. Abra el navegador de ensamblaje bajo el nodo de simulación (vista de navegador de Simulación)
  2. En el menú contextual, pulse Excluir de simulación.

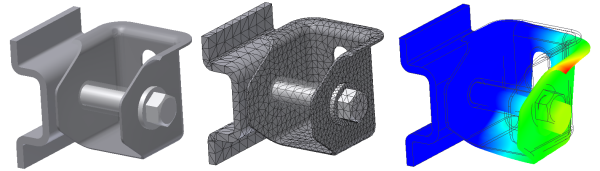

• Obtenga una vista preliminar de la malla antes de ejecutar la simulación. Pulse con el botón derecho en el nodo Malla del navegador de simulación y, a continuación, pulse Vista de malla.

Para ejecutar una simulación, pulse el comando Simular en el panel Resolver. Si lo prefiere, en el navegador de simulación, pulse con el botón derecho en el nodo Simulación y seleccione Simular. El cuadro de diálogo Simular muestra información sobre la simulación que se está ejecutando e incluye una barra de progreso que indica el estado de los cálculos. La sección Más contiene un cuadro en el que se muestran las advertencias. Éstas se muestran antes de la ejecución de la simulación, en caso de que las haya.

Para cancelar la simulación en curso, pulse Cancelar o la tecla ESC. Se abre un cuadro de diálogo de confirmación en el que se puede especificar si se desea cancelar o continuar la simulación.

Durante la generación de la simulación, se pueden modificar los parámetros. Al modificarlos, la malla y los resultados quedan obsoletos o desfasados. Aparece un icono informativo junto a los nodos de navegador. Esto significa que los resultados no están sincronizados con la entrada de datos actual. Para actualizar la malla y los resultados debe hacer lo siguiente:

• Pulse el comando Simular del panel Resolver.

  O bien puede hacer lo siguiente:

• Regenere las mallas existentes para reevaluar todos los puntos de datos existentes. Pulse con el botón derecho en el nodo Malla y pulse Vista de malla.
• Actualice los resultados. Pulse el comando Simular del panel Resolver. O, si lo prefiere, puede pulsar con el botón derecho en el nodo Resultados y seleccionar Simular.
• Especifique el método de simulación para la geometría paramétrica:

  Conjunto exhaustivo de configuraciones resuelve todas las combinaciones de parámetros.

  Conjunto inteligente de configuraciones resuelve la configuración base y los cambios de los distintos parámetros con respecto a la base y después interpola el resto de los resultados.

  Sólo configuración actual resuelve la configuración actual como una simulación de un punto
