Descripción general del análisis de estructura

La interfaz Análisis de estructura se divide en dos áreas principales: el navegador Análisis de estructura y la región gráfica. Estas áreas muestran contenido asociado con la simulación activa. Las simulaciones inactivas tienen un fondo gris.

Navegador Análisis de estructura

Muestra las simulaciones con los parámetros de las piezas o los ensamblajes en una vista jerárquica que incluye niveles anidados de información sobre las operaciones y los atributos. Permite:

• Copiar simulaciones completas.
• Pulsar con el botón derecho en un nodo para ver las opciones del menú contextual.
• Expandir las carpetas, seleccionar los nodos y ver el resaltado transversal de la selección en la región gráfica.

Región gráfica

Muestra la geometría del modelo y los resultados de la simulación.

• Se actualiza para mostrar el estado de la simulación.
• Incluye herramientas de manipulación de la vista.

Puede acceder a los comandos de Análisis de estructura mediante dos paneles en la cinta de opciones:

Pulse ficha Entornospanel IniciarAnálisis de estructura Pulse ficha Diseño panel EstructuraAnálisis de estructura

Desde una perspectiva de alto nivel, un flujo de trabajo de análisis de estructura típico tiene el siguiente aspecto:

1. Definición de expectativas: estime el comportamiento físico usando un modelo conceptual.
2. Procesamiento previo: especifique los parámetros físicos en el modelo y defina los análisis que desea ejecutar.
3. Resolución: resuelva el modelo matemático.
4. Procesamiento posterior: visualice y evalúe los resultados.
5. Revisión de las expectativas: compare los resultados con las expectativas iniciales.
6. Conclusión (mejora de los datos especificados): ¿responden los resultados a las expectativas?
7. Si la respuesta es NO, se revisan y se modifican los datos introducidos para mejorar los resultados. Las modificaciones pueden incluir, entre otras, las siguientes: eliminar las vigas no deseadas, cambiar las cargas o las restricciones, cambiar el tipo de análisis, etc. Existen numerosos caminos que se pueden explorar para depurar los resultados de los análisis y aproximarlos a las expectativas. La idea esencial es que el refinado es un proceso enormemente repetitivo.
8. Si la respuesta es SÍ, el trabajo de análisis ha concluido. El resultado más probable es que el diseño se refina y mejora.

Cuando se inicia el análisis de estructura, el modelo de ensamblaje Generador de estructuras se convierte automáticamente en vigas y nodos. La información que se lee en el modelo de origen es la siguiente:

• Datos de sección de viga
• Materiales de viga
• Se validan las referencias a condiciones de contorno
• Los puntos de inicio y fin de las vigas aparecen unidos por un grado de tolerancia especificado
• El informe muestra los materiales que son insuficientes o las propiedades de secciones transversales correspondientes

En el siguiente ejemplo se muestra un flujo de trabajo típico para analizar una estructura mediante el Análisis de estructura de Inventor. Los pasos no son exhaustivos y no son los únicos que se pueden emplear en el análisis.

En esta lista numerada se aplica lo siguiente:

• Los pasos 1 a 9 corresponden al procesamiento previo.
• El paso 10 es el paso de resolución.
• El paso 11 es el paso de procesamiento posterior.
• Los pasos del 12 al 15 son los pasos de mejora de los datos introducidos.

1. Abra un ensamblaje que contenga los componentes de la estructura creados con herramientas del Generador de estructuras.
2. Acceda al entorno de Análisis de estructura.
3. Pulse Crear simulación.
4. Especifique las propiedades de simulación. El modelo de viga se convierte automáticamente en nodos y vigas ficticios para realizar el análisis estructural. La ventana gráfica muestra las vigas, los nodos y el glifo de gravedad. La carpeta Estado del navegador muestra la memoria materiales de viga y las secciones transversales.
5. Excluya las vigas y las condiciones del contorno que no desee usar en esta simulación.
6. Especifique el material y las propiedades físicas de las vigas que forman parte del análisis.
7. Especifique y aplique las restricciones.

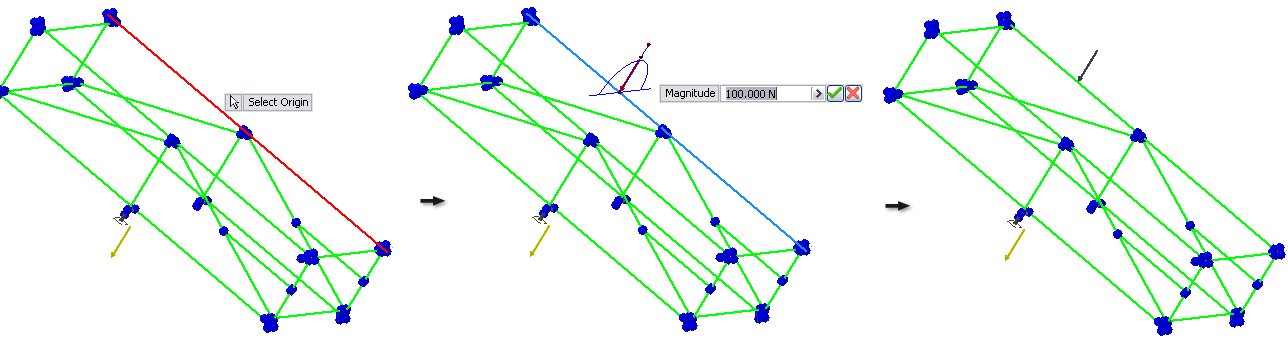

8. Especifique la ubicación y la magnitud de las cargas.
9. Evalúe las conexiones y especifique las necesarias.
10. Ejecute la simulación.

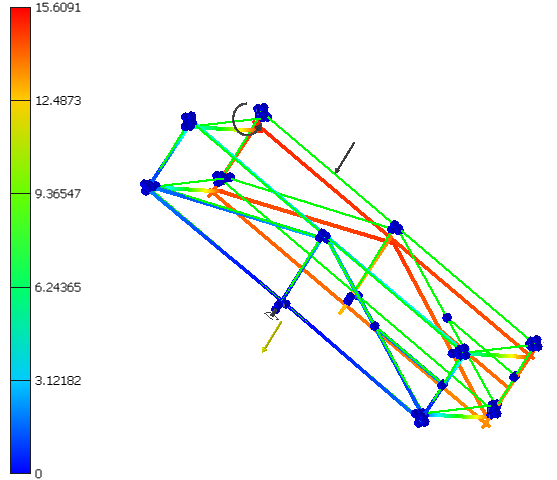

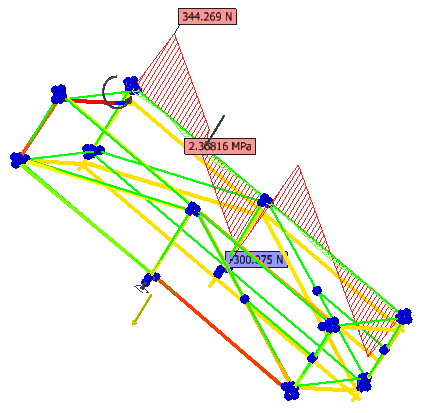

11. Vea los resultados.
12. Realice los cambios necesarios para refinar el ensamblaje. Los cambios pueden incluir la incorporación de nodos, cargas y restricciones, o bien la supresión de operaciones problemáticas.
13. Vuelva a ejecutar la simulación para actualizar los resultados.
14. Repita el proceso hasta que el componente quede optimizado.
15. Cuando esté listo, cree informes basados en los resultados.

La configuración de análisis de estructura se puede aplicar por separado en cada documento. Esta configuración define los parámetros por defecto de todas las simulaciones. Si la configuración se modifica mientras se trabaja en una simulación, ésta se verá automáticamente afectada.

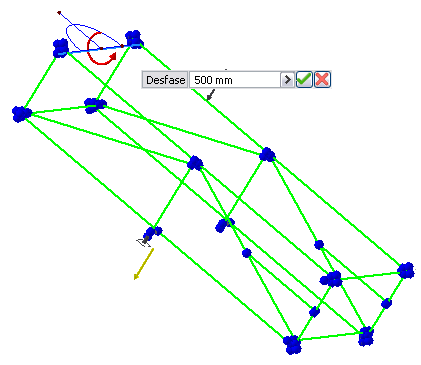

Al definir cargas y restricciones en Análisis de estructuras, puede utilizar la visualización contextual (HUD) y los pinzamientos para definir las entradas. O bien, puede definir valores en los cuadros de diálogo correspondientes.

Cuando se selecciona la opción Utilizar visualización contextual en la aplicación de la ficha General del cuadro de diálogo Parámetros de análisis de la estructura, la visualización contextual (HUD) se utiliza como método por defecto durante la edición. Sin embargo, sigue a tiempo de abrir los cuadros de diálogo. Seleccione el comando requerido en la cinta de opciones, pulse con el botón derecho del ratón en la ventana gráfica y seleccione Más opciones.

Los mensajes de advertencia se muestran en la carpeta Estado del navegador Análisis de estructura. Cuando se crea una simulación y el modelo de estructura de ensamblaje se convierte automáticamente en vigas y nodos, se muestran mensajes sobre materiales de vigas y secciones transversales insuficientes. Cuando se ejecuta una simulación, se muestran todos los mensajes sobre la simulación. En algunos casos, los datos son vitales y se genera un error al ejecutar la simulación. A continuación, también se muestra un cuadro de diálogo independiente. Los mensajes de advertencia se muestran con el icono . Los mensajes de error se muestran con el icono .

Un mensaje de error indica que la simulación no puede continuar si no se modifica. Por ejemplo, la simulación puede fallar si no tiene material suficiente asignado a una viga.

Este mensaje de error impide que la simulación continúe sin modificaciones. En este caso, cambie el material de la viga. Pulse el comando Material en el panel Vigas y seleccione el material en el cuadro de diálogo Material de viga. O bien, cambie el material directamente en el modelo de origen y pulse el comando de actualización del panel Vigas para volver a calcular el modelo de vigas.

Pulse con el botón derecho y seleccione Cómo para abrir una página de la Ayuda con una lista de errores y advertencias que se pueden producir cuando se ejecutan simulaciones, y sugerencias para su resolución.
