Tabla de contenidos
Cuando se actualiza una simulación, se muestra el último tipo de resultado activo. Los resultados de estos cálculos se muestran en el nodo Resultados del navegador.
Existen los distintos nodos de resultados en el nodo Resultados del navegador. Puede ver los resultados de fuerzas, momentos, tensiones normales, tensiones de corte y tensiones de torsión. En el análisis modal, consulte los resultados en la carpeta Frecuencia modal.
Cuando se activa un resultado en el navegador, las asignaciones de color de todas las vigas aparecen en una tabla de color. La barra Color respeta la configuración del tipo de resultado especificado (cantidad). Las vigas se muestran en una escala especificada y muestran tablas de color según los resultados calculados.
Entre los comandos adicionales empleados para evaluar los resultados, se incluyen los siguientes:
- Los valores mínimo y máximo que muestran rápidamente las ubicaciones de los extremos de la carga.
- Una escala de deformación que permite amplificar los efectos de las cargas para ver fácilmente el impacto de las cargas.
- Trazados de volumen de sombreado suave y de contorno.
- Animación del desplazamiento.
- Visualización de los sistemas locales de vigas.
- Visualización de todos los valores de carga.
Existen tres métodos para ver los resultados de las vigas:
- Mostrar el diagrama seleccionado en la ventana gráfica.
- Abrir el cuadro de diálogo Detalle de viga y seleccionar la viga correspondiente.
- La barra de colores muestra los resultados de las vigas.
Para el análisis estático, se calculan las fuerzas, los momentos y las tensiones.
Las tensiones normales y dos tensiones de corte definen el estado de tensión. Las tensiones de corte son positivas cuando los dos ejes positivos que las definen giran hacia el otro (usando la regla de la mano derecha).
La creación de un análisis modal proporciona la forma de calcular las frecuencias naturales de vibración para el número de frecuencias especificadas.
Puede animar la forma deformada para mostrar la forma modal asociada con una frecuencia concreta. Los contornos representan el desplazamiento relativo de la pieza al vibrar. Las imágenes de las formas de los modos resultan útiles para entender cómo vibra un ensamblaje de estructura, pero no representan desplazamientos reales. Para detectar todas las formas de modos que se encuentran por debajo de una frecuencia dada, asegúrese de determinar las dos o tres formas de modos siguientes.
Tras la ejecución de una simulación, la ventana gráfica se actualiza para mostrar los resultados correspondientes al tipo de análisis como un trazado de volumen (visualización por defecto). Los distintos tipos de resultados llenan la carpeta Resultados del navegador. Para ver los diversos resultados que se pueden obtener, expanda esta carpeta.
| Tipo de simulación | Resultado mostrado |
| Análisis estático | Muestra el trazado del desplazamiento. |
| Análisis modal | Muestra el primer modo de frecuencia. |
Para ver otro resultado, pulse con el botón derecho en el nodo de navegador correspondiente a los resultados que desee ver y pulse Activar, o bien pulse dos veces en el nodo de navegador. La región gráfica se actualiza para mostrar el tipo de resultados seleccionado.
Hay varias opciones de visualización disponibles para interpretar los resultados de la simulación.

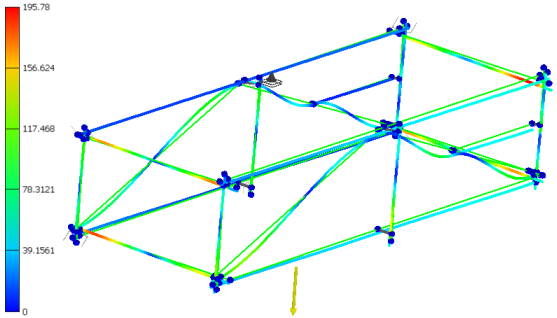

La región gráfica muestra un trazado de volumen y una barra de colores muestra el rango de la variable representada en la ventana gráfica. El orden de los colores es el siguiente: rojo, naranja, amarillo, verde, cian y azul.
El sombreado suave es la presentación de trazado por defecto para todos los tipos de resultados, tanto en las simulaciones de análisis modales como en las de análisis estático. Los colores se fusionan con los que los siguen.
El sombreado de contorno presenta los colores mediante un método estricto de plegado. La separación entre los colores se puede ver con claridad.
Para cambiar la visualización de sombreado, seleccione Sombreado suave, Sombreado de contorno y Sin sombreado en el panel Mostrar.
En la mayoría de los casos, la verdadera deformación de la geometría es ligera en comparación con el tamaño total del modelo. Para saber dónde se produce la deformación, se exagera su efecto. El comando Ajustar visualización de desplazamiento proporciona las siguientes opciones de visualización:
- Sin deformar
- Real
- Ajustar x0.5
- Ajustar X1
- Ajustar x2
- Ajustar x5
Cuando se muestre el trazado de volumen, seleccione una de las opciones de visualización para exagerar la deformación.
Puede animar los resultados de la simulación y conservar la animación para otros archivos generando una salida de vídeo.
Los comandos que permiten encontrar fácilmente los resultados máximo y mínimo se encuentran en el panel Mostrar.
Haga clic en el comando Mostrar valor máximo
para que se muestre una anotación en el punto en el que se da esta condición.
Haga clic en el comando Mostrar valor mínimo
para que se muestre una anotación en el punto en el que se da esta condición.
Estos comandos sólo están disponibles tras ejecutar la simulación.
activa o desactiva la visualización del indicador de carga que señala la ubicación en la que se aplica dicha carga.Es posible ver la deformación de una viga asociada a una frecuencia particular activando el trazado de modo correspondiente que representa el nodo de navegador. Los contornos representan una deformación relativa de la pieza cuando ésta vibra. Por defecto, se generan los resultados para ocho modos de frecuencia y nodos de desplazamiento.
- Expanda la carpeta Resultados del navegador de Análisis de estructura.
- Pulse dos veces en la frecuencia que desee ver en la ventana gráfica.
Después de ejecutar una simulación, puede ver los valores de los resultados para los puntos especificados en el modelo. Use el comando Sonda para especificar los puntos y el comando Mostrar identificadores de sonda para controlar la visibilidad del identificador de la sonda.
Después de ejecutar una simulación, sondee un punto:
- En la cinta de opciones, haga clic en la
. - En la carpeta Resultados, seleccione el resultado de sonda que desee visualizar.
- En el modelo, pulse el punto de interés. Se muestra un identificador con una directriz que señala el punto.

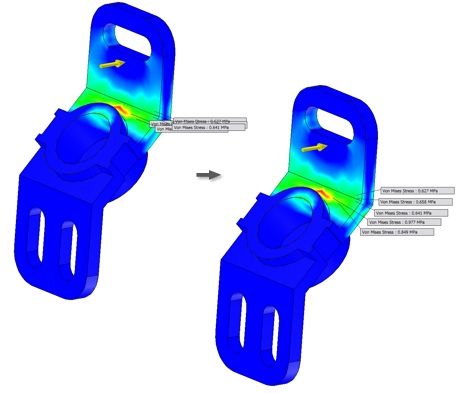

También se pueden manipular los identificadores para obtener una visión más clara de la información de simulación (consulte Visualización de resultados).
Mostrar cómo sondear identificadoresManipulación de los identificadores de la ventana gráfica
Manipule los identificadores de la ventana gráfica, incluidos aquellos asociados a las sondas de resultados, y a los valores mínimo y máximo, para visualizar y presentar de forma más eficaz la información de simulación. Puede cambiar la distancia inicial en la que se insertan los identificadores, arrastrarlos y restablecer su posición.
Posición inicial de los identificadores
Según sea necesario, puede definir la distancia de desplazamiento inicial de los identificadores en relación con la ubicación del modelo en la que pulsa:
- En la cinta de opciones, pulse
. - En la ficha General, cambie el valor de Distancia de inserción inicial del identificador en forma de porcentaje de la diagonal del cuadro delimitador del modelo.
Desplazamiento de identificadores
- En la ventana gráfica, designe los identificadores adecuados mediante selección individual o múltiple.
- Pulse uno de los identificadores seleccionados y arrástrelo a la nueva posición.
Restablecimiento de las posiciones de los identificadores
Restablezca los identificadores seleccionados a su posición inicial:
- En la ventana gráfica, designe los identificadores adecuados mediante selección individual o múltiple.
- Pulse con el botón derecho y seleccione Restablecer posición.
Para cambiar la posición de todos los identificadores en la ventana gráfica, pulse con el botón derecho en cualquier identificador y seleccione Restablecer todas las posiciones.
Puede animar los resultados y observar el aumento progresivo del desplazamiento o la tensión en una secuencia de imágenes. La animación reproduce una serie de imágenes, cuyo número define el usuario, como una animación. Puede grabar la animación.
para crear un vídeo AVI, especificando el códec de vídeo como parte del proceso.
para ver la animación. Puede poner en pausa la reproducción.
o haga clic en Aceptar para terminar la reproducción de la animación. Seleccione los tipos de resultados concretos que se presentan como diagrama. Ejecute la simulación para poder ver los resultados de las vigas seleccionadas en formato de diagrama.
Se puede seleccionar un color adecuado para cada uno de los resultados y diferenciar los valores positivos y negativos en la ficha Diagramas del cuadro de diálogo Parámetros de análisis de la estructura.
Utilice el cuadro de diálogo Escalas de diagrama para ajustar la escala de los diagramas.
Visualización de detalles de viga
Cuando se ejecuta la simulación, se pueden ver los resultados detallados de las vigas seleccionadas.
Modificación de la barra de colores
La barra de colores muestra el rango del resultado que se está visualizando. Por defecto, el rango de la barra está definido como Automático. Autodesk Inventor asigna el rango de valores de la visualización. La barra de colores se muestra en la ventana gráfica y se puede reubicar en ella activando el comando Barra de colores. Las modificaciones de la visualización de la barra de colores son específicas de cada sesión y no se conservan de unas sesiones a otras.
Puede modificar el límite superior, el límite inferior, el tipo de color, la visibilidad, la posición y el tamaño de la barra de colores.
Para modificar el rango o la posición de la barra de colores, haga lo siguiente:
Anima los resultados de simulación seleccionados. Aumente el número de pasos de la reproducción o la grabación para realizar transiciones más suaves entre las imágenes.
La barra de colores muestra el rango de los resultados que se están visualizando. La barra de colores se muestra en la ventana gráfica y se puede reubicar en ella activando el comando Barra de colores.
Número de colores
Muestra los resultados de la simulación para un punto concreto del modelo.
- En el panel Resultados, pulse Sonda.
- Seleccione un punto en el modelo.
Los resultados del punto se muestran en un identificador que flota sobre el modelo con una directriz que señala hacia el punto designado.
Puede seleccionar varios puntos. Cada punto tiene una directriz y un identificador.
- Para modificar los identificadores utilice los distintos comandos del menú contextual.
| Sonda, Editar | Muestra el cuadro de diálogo Sonda. Puede editar la posición de la sonda arrastrándola a lo largo de la viga seleccionada. O, si lo prefiere, defina el valor de Desfase directamente en el cuadro de diálogo. |
| Identificadores de sonda | Por defecto, los identificadores de sonda se muestran cuando se crea una sonda. Pulse este comando para activar o desactivar la visibilidad de todos los identificadores de sonda. |
| Eliminar | Suprime la sonda seleccionada. |
| Suprimir todas las sondas | Suprime todas las sondas de la simulación. |
| Restablecer posición | Restablece la posición de la sonda seleccionada. |
| Restablecer todas las posiciones | Restablece la ubicación de todas las sondas en la simulación. |
Puede sondear varios puntos de un modelo. Para cada punto sondeado, se muestran un identificador y una directriz.
En el panel Mostrar , pulse Identificadores de sonda. El comando está activo por defecto y controla la visibilidad. Todos los puntos de sonda especificados mediante el comando Sonda muestran la directriz y el identificador asociados cuando se activa el comando. Todos se ocultan al desactivar el comando.
Esta opción se utiliza para seleccionar tipos de resultados concretos como un diagrama de las vigas de la estructura. Primero, seleccione una viga. A continuación, especifique los resultados que se van a mostrar en forma de diagramas.

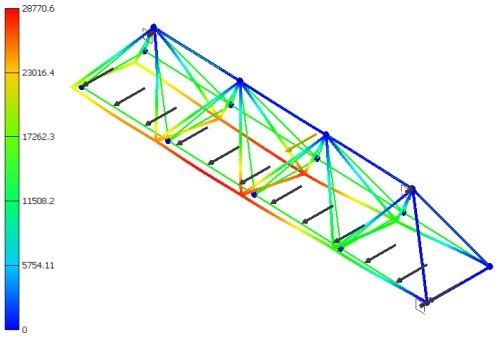

Se pueden aplicar varios diagramas a la vez. De este modo, por ejemplo, los diagramas Mx, My y Mz pueden mostrarse en la ventana gráfica al mismo tiempo. La dirección del gráfico es importante y siempre sigue el sistema de coordenadas de vigas. Los diagramas siempre se representan en vigas sin deformar.
Los gráficos que normalmente se muestran a lo largo de la viga se muestran a lo largo del eje Y o Z del sistema de coordenadas de vigas (en el plano XY o XZ).
Se puede seleccionar un color adecuado para cada una de estas cantidades y diferenciar los valores positivos y negativos en la ficha Diagramas del cuadro de diálogo Parámetros de análisis de la estructura.
Utilice el cuadro de diálogo Escalas de diagrama para ajustar la escala de los diagramas.
Cuando los resultados de la simulación son obsoletos, se muestra un icono de rayo en el cuadro de diálogo. Para actualizar los resultados, haga clic en Simular en el grupo Resolver.
Vigas: se seleccionan las vigas para las que se van a mostrar u ocultar diagramas. Define la escala del diagrama para cada grupo de tensiones.
| Acceso: | |
|---|---|
 | En el navegador de Análisis de estructura, expanda la lista Resultados y seleccione Diagramas. Pulse con el botón derecho y seleccione Escalas de diagrama. |
| Expandir | Reduce el número de unidades por 1 cm de un diagrama de la cantidad seleccionada. |
| Contraer | Aumenta el número de unidades por 1 cm de un diagrama de la cantidad seleccionada. |
| Normalizar | Se muestra el diagrama de una cantidad seleccionada de tal forma que se ajusta la escala al valor máximo y mínimo de la cantidad resaltada. |
Muestra los resultados detallados (diagramas, tablas, etc.) de las vigas seleccionadas en una estructura.
| Seleccionar viga | Primero, seleccione una viga para la que desea obtener un análisis detallado. Los diagramas seleccionados se muestran en el sistema de coordenadas de la viga. |
| Selección de diagrama | Seleccione la fuerza, el momento o la tensión que desea que se muestre en el área Diagrama. |
| Diagrama | Muestra las cantidades seleccionadas en forma de diagrama. |
| Resultados | Muestra los resultados de cálculo numérico de la viga seleccionada. |
Los siguientes parámetros de salida se muestran en el panel Resultados:
- Resultados
- Longitud (Longitud)
- Fx máxima (Fxmax)
- Fy máxima (Fymax)
- Fz máxima (Fzmax)
- Mx máxima (Mxmax)
- My máxima (Mymax)
- Mz máxima (Mzmax)
- Tensión normal máxima Smax (SMAXmax)
- Tensión normal mínima Smin (Sminxmin)
- Tensión de plegado máxima Smax (Mx) (Smax (Mx)max)
- Tensión de plegado máxima Smax (My) (Smax (My)max)
- Tensión de plegado mínima Smin (Mx) (Smin (Mx)min)
- Tensión de plegado mínima Smin (My) (Smin (My)min)
- Tensión axial máxima Saxial (Saxialmax)
- Tensión de corte máxima Tx (Txmax)
- Tensión de corte máxima Ty (Tymax)
- Tensión de torsión máxima T (Tmax)
- Restricción
- Fx
- Fy
- Fz
- Mx
- My
- Mz
- Fuerza
- Carga continua
- Momento, Momento axial, Momento de plegado
Cuando los resultados de la simulación son obsoletos, se muestra un icono de rayo en el cuadro de diálogo. Para actualizar los resultados, haga clic en Simular en el grupo Resolver.
Muestra las fuerzas de reacción y los pares de reacción de las restricciones aplicadas en vigas.
Las fuerzas de reacción, en el caso de las restricciones fijas, bloqueadas, flotantes y personalizadas, se muestran en función de la restricción seleccionada.
Las fuerzas y los momentos se muestran mediante el sistema global de coordenadas.
Las fuerzas de reacción no muestran valores a menos que se haya ejecutado una simulación. El icono Actualizar
indica que se debe ejecutar la simulación.
Las fuerzas de reacción se incluyen, por defecto, en los informes generados. Si lo desea, puede excluir estos datos del informe.
| Fuerza de reacción | ||
| Total | Muestra la fuerza de reacción total. | |
| X | Muestra la fuerza de reacción del componente X. | |
| Y | Muestra la fuerza de reacción del componente Y. | |
| Z | Muestra la fuerza de reacción del componente Z. | |
| Pares de reacción | ||
| Total | Muestra la magnitud total de los pares de reacción en el centroide de restricción. | |
| X | Muestra el valor del componente de pares de reacción en el eje X del centroide de restricción. | |
| Y | Muestra el valor del componente de pares de reacción en el eje Y del centroide de restricción. | |
| Z | Muestra el valor del componente de pares de reacción en el eje X del centroide de restricción. | |
