Personalización de los componentes antes de ensamblar

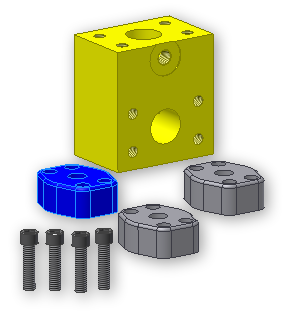

En primer lugar, cambiamos el color de los componentes de cubierta de unión para que sean más visibles.

1. Pulse en el primer componente de cubierta de unión.
2. En la Barra de herramientas de acceso rápido, expanda el menú desplegable Color y seleccione Azul.

3. Repita la selección de color para los otros dos componentes de cubierta de unión.

Hasta ahora, los componentes que se añaden al ensamblaje aparecen en el navegador de modelo. Se asigna a los componentes el mismo nombre que los nombres de archivo a los que hacen referencia. Se debe cambiar los nombres de los componentes de ensamblaje para reflejar su finalidad. También se va a eliminar la identificación de miembro de iPart.

El cambio de nombre de los componentes asegura que los cambios de nombre que pueda haber posteriormente en miembros de iPart no invaliden los nombres de componente en la regla. Si los nombres están invalidados, la regla puede no funcionar correctamente.

1. Vaya al navegador de modelo.
2. En cada componente de esta lista, pulse dos veces lentamente en el nombre y cámbielo tal como se indica.
   • Reemplazar union_cap [Model Code = 050]:1 con port_a_union.
   • Reemplazar union_cap [Model Code = 050]:2 con port_b_union.
   • Reemplazar union_cap [Model Code = 050]:3 con port_c_union.
   • Reemplazar Screw-01:1 con port_a_union_screw.
   • Reemplazar Screw-01:2 con port_b_union_screw.
   • Reemplazar Screw-01:3 con port_c_union_screw.
