Cómo añadir información
Tabla de contenidos
No headersYa está preparado para acceder al entorno de Análisis de estructura.
- En la cinta de opciones, pulse
. - En el panel Administrar, haga clic en el comando Crear simulación
. Aparecerá el cuadro de diálogo Crear nueva simulación. - Cambie a la ficha Estado de modelo. En el menú desplegable Vista de diseño, seleccione Por defecto. la vista por defecto muestra todo el ensamblaje que se desea analizar.
- Pulse Aceptar para cerrar el cuadro de diálogo.

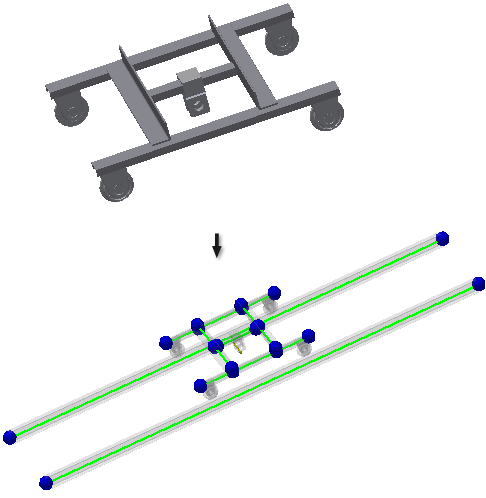

El modelo de Inventor se convierte automáticamente en nodos y vigas idealizados, y se crea una simulación. También se muestra el símbolo de Gravedad.
El navegador se rellena con la estructura jerárquica de las carpetas relacionadas con el ensamblaje y el análisis.
La mayoría de los comandos de los paneles de la cinta de opciones están habilitados. Los comandos deshabilitados se activan después de ejecutar la simulación.
