Insertar un perfil: seleccionar geometría

A continuación seleccionaremos la geometría para colocar los miembros de estructura superiores e inferiores. Para los miembros de estructura inferiores:

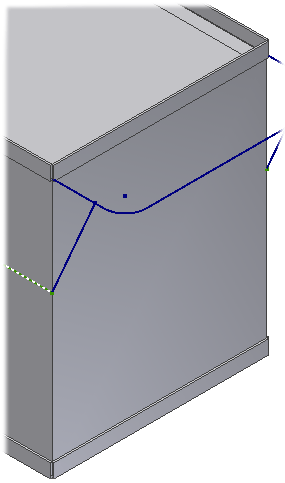

1. Seleccione las cuatro aristas inferiores. Compruebe que la primera selección coincide con la imagen, como indica el cursor.

2. Establezca el ¡ndicador Orientación tal y como se muestra.

3. Seleccione 0,00 grad en el campo Ángulo.

   El objetivo del diseño es que las superficies interiores de los canales en C queden alineadas con el sólido. Como los canales tienen un grosor de 5 mm, deben tener un desfase de 5 mm.

4. Especifique -5 mm en los campos Desfase horizontal y Desfase vertical.

5. Pulse Aplicar. Aparecerá el cuadro de diálogo Crear nueva estructura.
6. Pulse Aceptar.

Para los miembros de estructura superiores.

1. Seleccione las cuatro aristas superiores. Asegúrese de que ha seleccionado el extremo izquierdo de la primera línea, tal como se indica.

2. Pulse Aplicar.
3. Cambie la visualización de los gráficos al estilo visual Sombreado.
