Cómo añadir información
Tabla de contenidos
No headersParte 1: creación de piezas a partir de archivos DWG.
| Categoría | Intercambio de datos |
| Duración | 10 minutos |
| Archivo de aprendizaje empleado | eBox2.dwg |
NotaPulse y lea los archivos de aprendizaje con instrucciones de instalación en http://www.autodesk.com/inventor-tutorial-data-sets . A continuación, descargue los conjuntos de datos de aprendizaje y los archivos de aprendizaje de instrucciones de instalación e instale el conjunto de datos, tal como se indica.
Importe dos capas desde un archivo DWG de varias capas para crear una pieza extruida sencilla.
Este aprendizaje es la primera parte de un total de 3, en los que creará tres modelos sólidos de Autodesk Inventor a partir de un archivo DWG 2D proporcionado. Debe ensamblar los modelos de piezas para crear un ensamblaje de cuadro eléctrico representado mediante el dibujo DWG 2D.
- Aprenda a definir el proyecto activo y a recorrer el espacio modelo con las distintas herramientas de visualización.
- Para obtener más información, vea el tema "Para empezar" de la Ayuda.

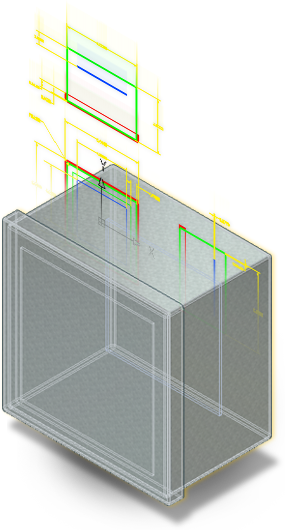

Las capas importadas contienen la geometría y las cotas que definen el boceto utilizado para crear la pieza extruida.
- Utilice las opciones Siguiente o Anterior en la parte inferior izquierda para pasar a la página siguiente o volver a la anterior.
