Ajuste de puntos de enrutamiento en la geometría existente

1. En la cinta de opciones, pulse ficha Enrutamiento panel Crear Enrutamiento.
2. Pulse la abertura circular izquierda de la pieza de válvula.

3. Pulse con el botón derecho del ratón en la ventana gráfica y seleccione Referencia de punto.

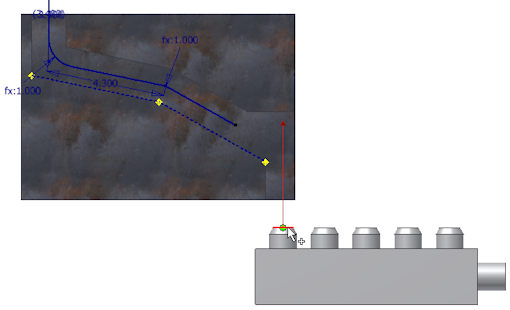

4. Desplace el cursor sobre el último segmento que creó en el ejercicio anterior.

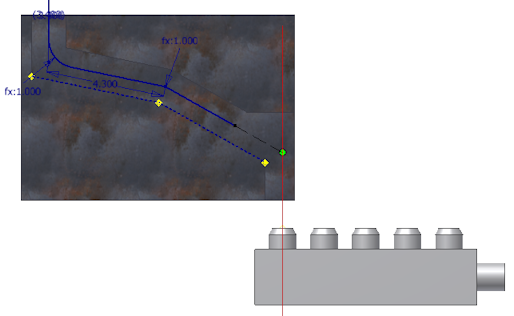

   Se visualiza una línea de trazos que representa el punto de referencia desde el cursor hasta el punto de vista previa. Se visualiza un punto de vista previa en la intersección de la línea y el eje.

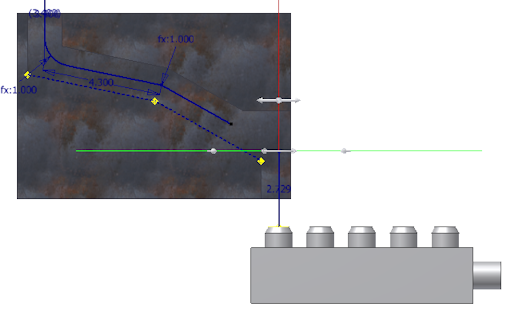

5. Cuando aparezcan la línea de trazos y el punto de intersección, haga clic en el segmento inclinado para definir el punto de enrutamiento forzado.

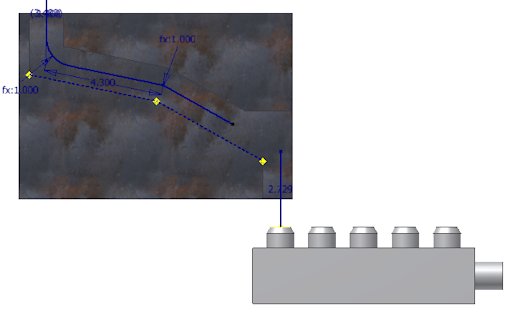

6. Pulse con el botón derecho y seleccione Terminar.
