Vistas de modelos

    Tabla de contenidos
    1. 1. Temas de esta sección

    La visualización gráfica del modelo se considera una vista en el modelo. También se conoce como una escena. El aspecto de la vista varía según los parámetros que se le aplican. Los elementos que contribuyen a ello son los estilos visuales, el plano base, los reflejos en el suelo, las sombras, la iluminación y la proyección de la cámara.

    En el Cuaderno del ingeniero puede cambiar el estilo visual de una vista en concreto o de todas las vistas de una nota.

    Renderización de la visualización

    Las escenas (lo que se ve en el área gráfica) se muestran utilizando la renderización de hardware o la renderización de software. Cada una tiene propiedades y ventajas distintas. La renderización de hardware está optimizada para su uso al diseñar y trabajar con los datos. La renderización de software se ha optimizado para proporcionar un sofisticado entorno de visualización en tiempo real y utiliza todos los procesadores disponibles del equipo.

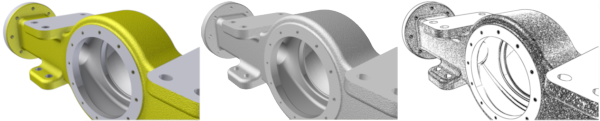

    Estilos visuales

    Los estilos visuales definen cómo se muestran en la vista las caras y las aristas del modelo. Existen varios estilos visuales normalizados para adaptarse a las necesidades de modelado.

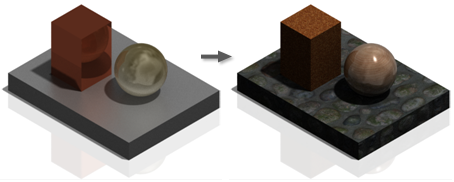

    Visualización de texturas

    La visualización de texturas en superficies sólidas se puede desactivar durante las tareas de modelado para reducir la complejidad de la superficie. Véase Texturas activadas y Texturas desactivadas.

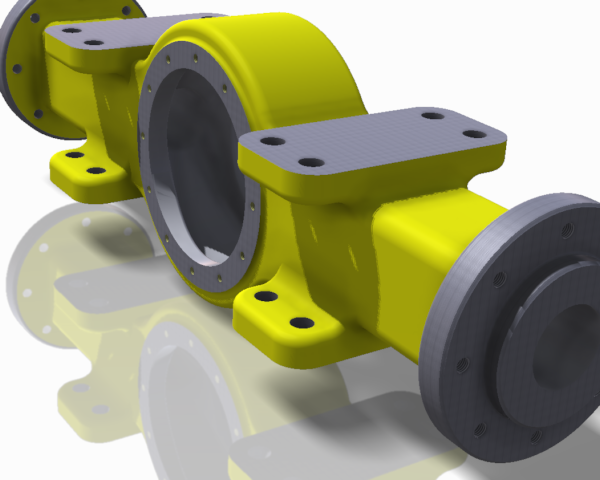

    Trazado de rayos

    El trazado de rayos mejora la visualización del modelo al realizar varias muestras de luz al contactar con distintos objetos en la escena. Mejora los efectos de sombras y transparencias que proporcionan una experiencia visual realista. El trazado de rayos utiliza la resolución más alta de la biblioteca Autodesk Material Library instalada.

    El trazado de rayos se activa automáticamente al seleccionar el estilo visual Realista. Puede activarlo manualmente con el estilo visual Monocromo. El trazado de rayos está desactivado en el resto de los estilos visuales.

    Al cambiar la orientación de la vista o iniciar otro comando, se interrumpe el proceso de trazado de rayos. Cuando corresponda (por ejemplo, al utilizar Órbita), el proceso de trazado de rayos se reinicializa cuando el comando activo deja de usarse. Para otros comandos, el trazado de rayos se desactiva automáticamente. Para volver a activar el trazado de rayos, utilice el punto de acceso de la cinta de opciones.

    Al activar el trazado de rayos, se despliega la barra de la esquina inferior derecha de la pantalla, lo que proporciona acceso a los tres modos. El proceso se inicia con la configuración por defecto. Una vez finalizado, la barra de trazado de rayos se oculta automáticamente después de un par de segundos. Si se mueve el cursor hasta el área de la barra, esta última vuelve a mostrarse.

    Cuando el trazado de rayos renderiza la visualización de forma activa y el proceso de renderización tarda más de 3 segundos, aparece una barra de progreso en la esquina inferior derecha de la pantalla. Al hacer clic en el símbolo "X", se desactiva el trazado de rayos y se cierra la barra de progreso.

    Se puede utilizar Guardar copia como para guardar la visualización del trazado de rayos como una imagen. Las opciones de imagen por defecto efectúan el almacenamiento inmediatamente. Si se especifica una resolución de pantalla diferente, la visualización renderiza dicha resolución durante la operación de guardar.

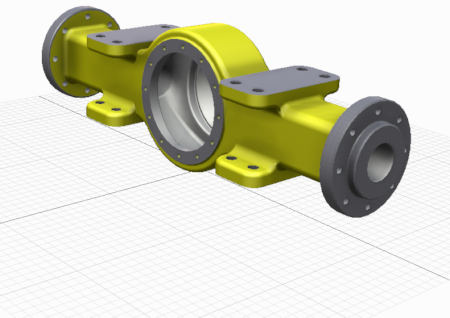

    Plano base

    El plano base es la forma de representar una dirección hacia arriba en el espacio del modelo y proporciona una indicación visual para la escala del modelo. También puede mostrar las reflexiones del modelo en el plano base para dotar a la vista de un efecto de suelo reflectante.

    La orientación del plano base se establece en relación con el plano Inferior de ViewCube y permanece paralelo a ese plano. Los valores de posición, positivo o negativo, son relativos a ViewCube. Para cambiar la orientación del plano base, debe modificar la orientación de ViewCube.

    Al girar el modelo mediante los controles de vista, la relación del plano base respecto al modelo permanece intacta. Al visualizar el modelo desde debajo del plano base, el plano aparece oculto hasta que la posición de la cámara está por encima del plano base.

    Hay varios parámetros que definen el plano base, la posición, la opacidad, el color, etc. Estos parámetros permiten un uso más versátil del plano base durante el modelado o al crear imágenes en el diseño. Utilice el plano los parámetros del plano base para:

    • Colocar el origen del plano base
    • Desfasar el origen del plano base
    • Especificar el color del plano base
    • Especificar la opacidad del plano base
    • Especificar las líneas de rejilla principales y secundarias, y su visibilidad
    • Especificar los parámetros de reflectividad para una cantidad de reflexión determinada, desenfocar y desenfocar con difuminación

    Los cambios en los parámetros del plano base se establecen en los parámetros del documento, lo que permite que cada documento tenga su propia configuración de plano base. En cualquier momento, puede modificar de forma temporal la visibilidad del plano base mediante la ficha Vistapanel Aspecto.

    Puede mostrar otros efectos, por ejemplo, las sombras y las reflexiones con el plano base visible o no.

    Los cambios en la activación y desactivación del plano base dependen de cada sesión. Los cambios realizados en Parámetros del plano base dependen de cada documento y conservan en el documento mediante la opción Guardar.

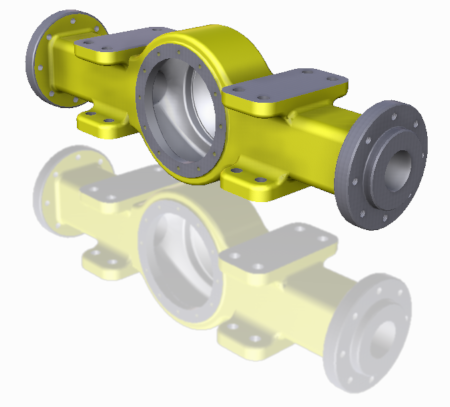

    Reflejos en el suelo

    Los reflejos en el suelo proporcionan un sentido de profundidad y dimensión a la vista del modelo. También pueden mostrar operaciones que no muestra el ángulo actual de la cámara.

    Los reflejos en el suelo se pueden activar para los documentos activos, en cada documento por separado o en todos los modelos que se abran. Utilice los parámetros de Opciones de la aplicación para que se apliquen a todos los modelos.

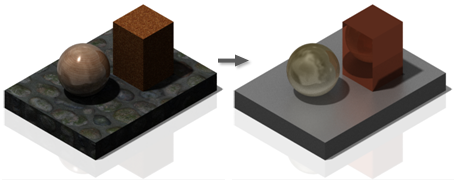

    Estilo de iluminación

    La iluminación afecta considerablemente al aspecto de un modelo y juega un rol importante en la comunicación del diseño. La dirección de la luz, el color y el brillo son aspectos importantes que complementan el diseño. La iluminación también afecta a las sombras de la escena.

    Los estilos de iluminación admiten la iluminación basada en imágenes, y pueden mostrar el modelo en un entorno circundante. Elegir un luz complementaria y modificarla para ajustar el estilo es importante en la tarea de visualización. Cada documento admite un estilo de iluminación activo, que se puede modificar. Antes de modificar un estilo de iluminación, muestre las opciones de sombra que se van a usar con dicha iluminación para garantizar la fidelidad.

    Si desea obtener más información, consulte Estilos de iluminación.

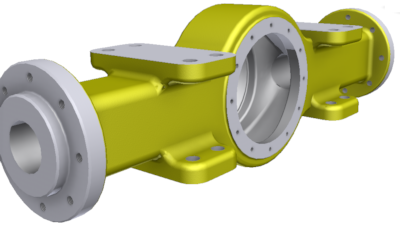

    Sombras

    Puede mejorar el aspecto y claridad del modelo mediante la aplicación de sombras de suelo, de objeto y de ambiente, ya sea de forma individual o como un todo. Por ejemplo, se pueden utilizar sombras de ambiente y de objeto cuando trabaje en formas complejas para poner de relieve detalles sutiles. Las sombras de suelo pueden proporcionar sentido de la orientación. Activar todas las opciones de sombra proporciona un resultado más realista.

    Proyección de cámara

    Puede elegir entre una proyección ortogonal o en perspectiva. A menudo durante el modelado, el uso de la proyección ortogonal es el más sencillo. Al crear imágenes realistas, la perspectiva es la proyección de vista preferida.

    Aspecto del documento

    Las opciones de la aplicación proporcionan control sobre la vista inicial. Puede especificar que todos los documentos se abran con un estilo visual determinado, o establecer un estilo para cada documento. Cada documento puede incluir parámetros de aspecto de visualización específicos para los elementos mencionados. El control del aspecto de los documentos permite abrir cualquier documento como desee que se muestren, al margen de cómo se muestran otros modelos.

    Anulaciones de vista

    Los elementos de vista se pueden anular temporalmente mediante los controles del panel Aspecto de la ficha Vista de la cinta de opciones. Los cambios realizados desde la cinta de opciones reflejan una anulación temporal de los elementos de la escena y no se almacenan con los parámetros de aspecto del documento y de la aplicación.

    Los puntos de acceso de los parámetros de efectos de vista están situados al final de cada lista, por ejemplo, los estilos de iluminación, las sombras, etc.. Pulse el botón Parámetros para abrir el cuadro de diálogo correspondiente al documento para ese efecto de vista. Las modificaciones aparecen de inmediato en el documento y se conservan cuando se guarda la configuración.

    Procedimientos

    Cambio del estilo visual

    Para cambiar el estilo visual temporalmente en la ventana activa, pulse uno de los estilos visuales en la ficha Vista panel Aspecto. Cambiar el aspecto desde la cinta de opciones se considera la anulación de los parámetros de aspecto actuales. No cambia los parámetros de aspecto persistentes del documento o la aplicación.

    Para establecer el aspecto del documento y conservar los parámetros, consulte Parámetros de documento.

    Para establecer los parámetros de aspecto de la aplicación y conservar los parámetros, consulte Parámetros de Opciones de aplicación.

    Entre los estilos visuales disponibles se incluyen:

    Realista

    Representación alámbrica

    Sombreado

    Representación alámbrica sólo con aristas visibles

    Sombreado con aristas

    Representación alámbrica con aristas ocultas

    Sombreado con aristas ocultas

    Acuarela

    Monocromo

    Ilustración

    Visualización del plano base

    Para mostrar el plano base temporalmente

    En la ficha Vista de la cinta de opciones, en el panel Aspecto, pulse en Plano base. La acción activa la visibilidad del plano base, y coloca una marca de verificación en la elemento de la lista. El icono de comando se actualiza para mostrar el estado actual.

    Pulse el comando de nuevo para desactivar la visibilidad del plano base.

    Para mostrar el plano base cada vez que se abre el modelo

    1. En la ficha Herramientas de la cinta de opciones, en el panel Opciones, pulse en Parámetros del documento.
    2. En el cuadro de diálogo, en Aspecto de visualización, pulse Parámetros.
    3. En el cuadro de diálogo Aspecto de visualización, seleccione Plano base.

    Ajustar la configuración del plano base

    Acceso al cuadro de diálogo Configuración de plano base desde la cinta de opciones

    • Haga clic en la ficha Vista panel Aspecto lista desplegable Plano base y seleccione Configuración.
    NotaCuando se está realizando una edición in situ en un ensamblaje, el plano base del documento padre es el único plano visible. Abra el documento por separado para obtener acceso a la visibilidad de plano base.

    Cambiar la orientación del plano base

    • Modifique la orientación de ViewCube. Oriente la cámara hacia abajo en dirección al lugar donde desea situar el plano base. A continuación, en el menú contextual ViewCube, seleccione “Definir vista actual como Superior”.

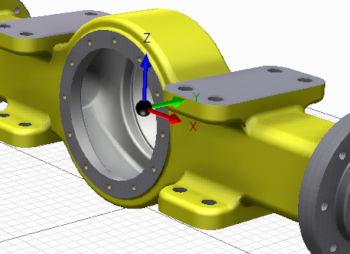

    Situar el plano base

    1. Pulse la ficha Vista panel Aspecto lista desplegable Plano base y seleccione Parámetros . El plano base, si no está visible, se muestra de modo que puedan verse los ajustes realizados a la visualización del modelo.
    2. La tríada de origen del plano base se muestra en el origen del modelo. Para activar los cambios de posición, seleccione la opción Ajuste manual y, a continuación, seleccione y arrastre la tríada en la ventana gráfica. Pulse y arrastre una flecha de tríada para utilizar un posicionamiento restringido direccionalmente y la esfera central para utilizar un posicionamiento tridimensional para el origen.
    3. Al cambiar la posición, el efecto de la referencia a objetos se activa para simplificar la selección de vértices del modelo.
      NotaLa tríada no permite la entrada de rotación.
    4. El cursor se fija a los vértices del modelo, pero las selecciones no son asociativas.

    Cambiar el tamaño del plano base manualmente

    1. En la cinta de opciones, pulse en la ficha Vista panel Aspecto y, en la lista desplegable Plano base, seleccione Configuración para abrir el cuadro de diálogo correspondiente.
    2. Seleccione la opción de ajuste manual.
    3. En la ventana gráfica, seleccione una línea de contorno del plano base o una esquina y arrastre el elemento elegido para cambiar su tamaño.
    NotaPara definir el plano base para ajustar el tamaño automáticamente, seleccione la opción Ajuste automático al modelo. Esta opción también ajusta automáticamente la ubicación del punto más bajo de la geometría del modelo.

    Visualización de reflejos base

    Para visualizar los reflejos en el suelo de forma temporal en la vista actual, en la ficha Vista panel Aspecto, haga clic en Reflejos en el suelo. El icono de comando se actualiza para mostrar el estado actual.

    NotaPara modificar los parámetros de reflectividad, acceda a los parámetros del plano base en la ficha Vista panel Aspecto.

    Mostrar reflejos en el suelo de forma general cuando se abra un modelo

    1. En la cinta de opciones, pulse ficha Herramientas panel Opciones Opciones de la aplicación.
    2. Pulse la ficha Visualización.
    3. En la sección Aspecto, pulse Parámetros.
    4. En el cuadro de diálogo Aspecto de visualización, en Aspecto de visualización inicial, pulse la casilla de verificación Reflejos en el suelo.

    Mostrar reflejos en el suelo en cada documento individual

    1. En la cinta de opciones, pulse ficha Herramientas panel Opciones Parámetros del documento.
    2. En el cuadro de diálogo, haga clic en Configuración de Aspecto de visualización.
    3. En el cuadro de diálogo Aspecto de visualización, en Aspecto de visualización inicial, haga clic en la casilla de verificación Reflejos en el suelo.

    Cambio del estilo de iluminación activo

    • En la ficha Vistapanel Aspecto, seleccione un estilo de la lista de estilos de iluminación.
    • Haga clic en la ficha Herramientaspanel OpcionesConfiguración del documento, cambie el estilo de iluminación activo y pulse Aceptar.
    • Abra el Editor de estilos y normas, expanda Iluminación para mostrar los estilos de iluminación disponibles, pulse dos veces el estilo para activarlo y haga clic en Terminar.

    Mostrar sombras

    En la cinta de opciones, expanda la lista de Sombras en la ficha Verpanel Aspecto y, a continuación, seleccione los tipos de sombras que desea mostrar:



    Estilo visual Sombreado con todas las sombras activadas.

    Todas las sombras: se activan todas las sombras y se muestran.



    Estilo visual Sombreado únicamente con las sombras en el suelo activadas.

    Sombras en el suelo: proyecta una sombra del modelo en el plano base. Este efecto no requiere que el plano base esté visible.



    Estilo visual Sombreado únicamente con las sombras de objeto activadas.

    Sombras de objeto: estas sombras, que a veces se denominan sombras propias, proyectan y reciben las sombras del modelo según la posición del estilo de iluminación activo.



    Estilo visual Sombreado únicamente con las sombras de ambiente activadas.

    Sombras de ambiente: proyecta sombras en esquinas y cavidades para mejorar la transición de los cambios de formas.


    Estilo visual Sombreado sin efectos de sombra activados.

    Notas:

    • El estilo de iluminación activo controla el aspecto y la dirección de la sombra. Para modificar el estilo de iluminación activo, amplíe la lista de Sombras en la ficha Verpanel Aspecto y, a continuación, pulse en Configuración. A continuación, cambie la configuración de sombra en el Editor de estilos y normas.
    • Los estilos visuales de representación alámbrica solo usan sombras en el suelo.

    Uso del trazado de rayos

    Ver automáticamente el diseño con el trazado de rayos

    • En la ficha Vista, en el panel Aspecto, seleccione el estilo visual Realista.

    El trazado de rayos se activa automáticamente y la visualización comienza inmediatamente a modelizar con el trazado de rayos utilizando la configuración por defecto. Si el trazado de rayos se ha utilizado en la sesión actual con el documento abierto, se utilizan los parámetros más recientes.

    Ver de forma manual el diseño con el trazado de rayos

    • En la ficha Vista, en el panel Aspecto, haga clic en Trazado de rayos. Vuelva a hacer clic para desactivar la operación.

    Ajuste del modo

    • En la barra del trazado de rayos situado en la esquina inferior derecha del área de visualización, seleccione el modo de trazado de rayos correspondiente:

      Interactivo

      Para modelizar con cuatro muestras por píxel y mantener un rendimiento interactivo.

      Bien

      Para modelizar con 16 muestras por píxel y obtener una visualización del modelo de buena calidad.

      Perfecto

      Para modelizar con 64 muestras por píxel y tener la mejor calidad de visualización del modelo.

      NotaUna mayor velocidad de muestreo puede afectar al rendimiento. El rendimiento se basa en las especificaciones del equipo.

    Detención de un modelizado de escena en proceso

    • Pulse Pausa para interrumpir el modelizado de la escena. Haga clic en Continuar para reanudar el modelizado.

    Desactivación del trazado de rayos

    Utilice uno de los métodos siguientes:

    • En la barra de trazado de rayos, haga clic en Desactivar.
    • En la ficha Vista de la cinta de opciones, en el panel Aspecto, haga clic en Trazado de rayos.
    • Pase del estilo visual Realista o Monocromo a cualquier otro estilo visual.
    • Active un comando que desactive el trazado de rayos.
    • Modifique la opción de la aplicación o los parámetros de visualización del documento, que eliminan el parámetro automático del estilo visual Realista.

    Referencias

    Estilo visual

    Los estilos visuales controlan la cara del modelo y la visualización de aristas en la ventana gráfica. Los comandos cambian la visualización de la vista de la pieza o el ensamblaje activo en la ventana gráfica. En el Cuaderno del ingeniero puede cambiar el estilo visual de una vista en concreto o de todas las vistas de una nota.

    Acceso:

    Cinta de opciones: ficha Vista panel Aspecto Seleccione:
    Estilo visualMostrar carasMostrar aristas visiblesMostrar aristas ocultas

    Realista

    Aspectos realistas de la biblioteca de materiales de Autodesk.

    DES DES

    Sombreado

    Aspectos estándar.

    DES DES

    Sombreado con aristas

    Aspectos estándar.

    ACT 1, 3

    DES

    Sombreado con aristas ocultas

    Aspectos estándar.

    ACT

    ACT 2, 3



    Representación alámbrica

    La visibilidad de cara está desactivada.

    ACT 1, 4

    ACT 1, 4

    Representación alámbrica con aristas ocultas

    La visibilidad de cara está desactivada.

    ACT 1, 3

    ACT 2, 3

    Representación alámbrica sólo con aristas visibles

    La visibilidad de cara está desactivada.

    ACT 1, 3

    DES

    Monocromo

    Aspectos estándar, 5

    DES DES

    Acuarela

    Aspectos estándar, 6, 7

    DES DES

    Ilustración

    Aspectos estándar, 8.

    ACT 4

    DES
    1. Las aristas se muestran como líneas sólidas.
    2. Las aristas se muestran como líneas de guiones.
    3. La arista de aspecto proviene de la asignación de aspectos de componentes.
    4. Las aristas se muestran con un color.
    5. Los aspectos de componente se calculan como aspectos de escala de grises.
    6. Se aplican efectos de aspecto no fotorrealista.
    7. El fondo o el lienzo tienen un efecto de textura.
    8. Los aspectos de componente aparecen en blanco. Los mapas de relieve asignados a los aspectos se muestran con textura de relieve.

    Parámetros del plano base

    Controle el color, el espaciado de la rejilla y las reflexiones del plano base.

    Acceso:

    Cinta de opciones: ficha Vista panel Aspectocomando Plano base
    Posición
      Editar

    Especifique un punto de referencia en el modelo. Si el plano base está desfasado de dicho punto, utilice el desfase de altura para especificar el valor.

    Mientras se muestra el cuadro de diálogo Configuración de plano base, puede volver a colocar el origen mediante Editar selección o desplazar el plano base con el manipulador 3D.

    NotaEl plano base no admite la transformación rotacional.
      Desfase de altura

    Especifica la distancia desde el punto de origen hasta el plano base. Se aceptan números reales positivos y negativos como valores de entrada.

    Resulta útil cuando el plano base no está en contacto con el modelo.



    El plano base siempre es paralelo al plano Inferior de ViewCube. Se puede redefinir la orientación del plano base redefiniendo la orientación de ViewCube.

    Si detiene el cursor sobre la imagen se muestra un mensaje sobre la reorientación.

    Aspecto
      Color de plano

    Cuando esta opción está activada, se establece que el color del plano base sea un parámetro definido por el usuario. El color se muestra en los contornos del plano base.

    Pulse el botón de color para mostrar el selector de color, especifique un color y pulse Aceptar.

    Las líneas de rejilla aparecen sobre el color del plano base siempre que los dos colores sean distintos.

      Opaco

    Indica el porcentaje de opacidad del color, que se introduce o especifica arrastrando el control deslizante. El rango es de 0 a 100 por cien. Los valores por encima de 100 se consideran un 100 por cien.

    Visualización de rejilla

    Las líneas de rejilla ofrecen una idea del tamaño o la escala del modelo.

    La línea de rejilla procede del esquema de color activo de la aplicación.

    Las líneas de contorno sólo se muestran durante la operación de edición.

    El grosor de línea de rejilla es fijo.

    Active la casilla de verificación para que se muestren las líneas de rejilla en el plano base.

      Ajuste manual

    Se utiliza para redimensionar el plano base de forma manual (opción por defecto).

    Esta interacción es similar al cambio de tamaño de un plano de trabajo.

    Solo se puede acceder a las líneas de contorno y no a las líneas de rejilla.

      Ajuste automático al modeloCuando está activada, el tamaño del plano base se ajusta hasta alcanzar aproximadamente el 120% de la implantación del modelo.
      MenorUn valor de unidad de modelo que especifica la distancia entre las líneas de rejilla secundarias. Los valores de entrada válidos son los números reales positivos.
      Línea principal cadaLos valores de entrada válidos son los números enteros positivos del 1 al 512.
    Reflexión
      Reflexión

    Porcentaje de reflexión del plano base expresado con un número entero.

    Rango: 0 - 100%.

    Las reflexiones se muestran cuando las reflexiones del plano base están activadas y no es necesario para ello que el plano base esté visible.

      Desenfoque

    Porcentaje de desenfoque aplicado a las reflexiones cuando están visibles en el plano base. El valor se expresa con números enteros.

    Rango: 0 - 100%

    Se utiliza con la opción Atenuación de desenfoque para crear una visualización más realista.

      Atenuación de desenfoque

    Limita la cantidad de atenuación de reflexión que aparece a medida que el ángulo de vista de incidencia de la luz pasa a ser más perpendicular al plano base.

    Simula un ángulo en el que la reflexión va disminuyendo hasta desaparecer completamente.

    Trazado de rayos

    Proporciona una experiencia de visualización mejorada y reduce la necesidad de un entorno de renderización independiente para generar vistas realistas del diseño.

    Acceso:

    En la ficha Vista, en el panel Aspecto, haga clic en Trazado de rayos.

    Definiciones del modo de renderización

    Modo

    Interactivo

    Bien

    Perfecto

    Número máximo de iteraciones progresivas 4 16 64
    Oclusión ambiental Sigue el parámetro de la IU de sombras ambientales; esta opción puede estar activada o desactivada. Sigue el parámetro de la IU de sombras ambientales; esta opción puede estar activada o desactivada. Sigue el parámetro de la IU de sombras ambientales; esta opción puede estar activada o desactivada.
    Iluminación global Opción siempre desactivada. Opción siempre desactivada. Sigue el parámetro de oclusión ambiental.
    Método de IBL (iluminación basada en imágenes) Solo entorno de luz ambiental. Iluminación física del entorno. Iluminación física del entorno.

    Controles del trazado de rayos

    Plegar/desplegar

    Haga clic en la flecha para contraer la sección del modo de renderización. Mueva el cursor sobre el área de la barra de título para ampliar la sección de modo.

    Modos

    Muestra las tres opciones del modo de renderización. Haga clic en el botón de opción para utilizar una. El valor por defecto es Interactivo. La selección de otro modo detiene el proceso de trazado de rayos, que se inicia de nuevo utilizando los parámetros de modo seleccionados.

    Progreso

    Muestra el progreso del refinado de la visualización de acuerdo con el modo de renderización. Muestra el porcentaje completado y el tiempo transcurrido.

    Pausa

    Interrumpe el proceso de trazado de rayos en el estado actual de refinado. Haga clic en Continuar para reanudar el proceso de trazado de rayos. El cambio de los parámetros o de la orientación de la vista provoca el restablecimiento del proceso de trazado de rayos y su comienzo desde cero.

    Desactivar

    Detiene el proceso del trazado de rayos. Cierra la interfaz del trazado de rayos.

    Los estilos visuales que puede tener activado el trazado de rayos y su estado por defecto cuando está seleccionada:

    Estilo visual

    Valor por defecto del trazado de rayos

    Realista

    Se activa automáticamente.

    Monocromo

    Parámetro desactivado que puede activarse manualmente a través del punto de acceso de la cinta de opciones.

    Texturas activadas

    Un control de escena que afecta a la visibilidad de las texturas del modelo en la visualización de gráficos.

    Acceso:ficha Vistapanel AspectoTexturas activadas

    Texturas activadas permite administrar la visibilidad de la textura de Aspectos durante el modelado. Utilice Texturas activadas para ver el aspecto del componente en su estado acabado. El comando afecta a todas las texturas de la imagen, incluidas aquellas que están más conectadas a los procesos o materiales del modelado, excepto a las roscas y estampados. Texturas activadas es el valor por defecto.

    Estilos visuales

    Texturas activadas se desactiva cuando se selecciona un estilo visual de representación alámbrica, y recuerda el último estado para volver a él cuando se vuelve a usar un estilo visual de "sólido".

    Opciones de la aplicación y Configuración del documento

    Puede modificar la configuración por defecto y administrarla como una configuración basada en un documento o sesión. Las opciones se administran mediante la Configuración de Aspecto de visualización en los cuadros de diálogo correspondientes. Consulte Opciones de la aplicación Aspecto de visualización y Configuración del documento Aspecto de visualización.

    Texturas desactivadas

    Un control de escena que afecta a la visibilidad de las texturas del modelo en la visualización de gráficos.

    Acceso:ficha Vistapanel AspectoTexturas desactivadas

    Texturas desactivadas permite administrar la visibilidad de la textura de Aspectos durante el modelado. Utilice Texturas desactivadas durante las tareas de modelado para eliminar el efecto visual de las texturas. El comando afecta a todas las texturas de la imagen, incluidas aquellas que están más conectadas a los procesos o materiales del modelado, excepto a las roscas y estampados. Texturas activadas es el valor por defecto.

    Estilos visuales

    Texturas desactivadas se desactiva cuando se selecciona un estilo visual de representación alámbrica, y recuerda el último estado para volver a él cuando se vuelve a usar un estilo visual de "sólido".

    Opciones de la aplicación y Configuración del documento

    Puede modificar la configuración por defecto y administrarla como una configuración basada en un documento o sesión. Las opciones se administran mediante la Configuración de Aspecto de visualización en los cuadros de diálogo correspondientes. Consulte Opciones de la aplicación Aspecto de visualización y Configuración del documento Aspecto de visualización.
