El plano en el que desea crear un boceto a veces se encuentra solapado con la geometría u oculto dentro de un modelo de pieza. Cuando la herramienta de boceto está activa, utilice la opción Plano de corte del menú contextual para extraer temporalmente la parte del modelo que se solapa con el plano en el que desea crear el boceto.
Puede utilizar un plano existente o, en un ensamblaje, crear un plano de trabajo como plano de corte .
Gire el modelo para que el plano en el que desea crear el boceto le quede enfrente. Seleccione el plano en el que desea crear el boceto y elimine el modelo. La parte del modelo que le quede enfrente se eliminará y podrá crear la geometría del boceto.

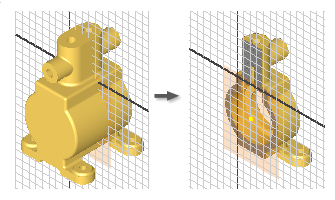

En un boceto activo, se puede eliminar temporalmente la pieza del modelo para que quede enfrente del usuario y mostrar de este modo el plano del boceto.
- Gire el modelo para que la parte que desea cortar le quede enfrente.
- En la cinta de opciones,
, haga clic en y seleccione una cara plana o un plano de trabajo a partir del cual realizar el boceto. Para volver a activar un boceto existente, pulse dos veces en el icono del boceto en el navegador. - Seleccione Plano de corte
en la barra de estado o pulse tecla F7 (tecla de acceso directo para Plano de corte). El modelo se corta en el plano de boceto . Sus contornos se mostrarán mediante una representación alámbrica. - En la ficha Boceto, utilice los comandos de boceto para crear una geometría en el plano de boceto.
Opte por una de las posibilidades siguientes:
- Seleccione un comando de operación.
- Pulse el comando Boceto para terminar el boceto.
- Seleccione Plano de corte en la barra de estado.
- Pulse F7.
Mostrar cómo se elimina material en un boceto 2D
