Las operaciones de trabajo son geometría constructiva abstracta que se usa cuando la geometría no es suficiente para crear y colocar operaciones nuevas. Para fijar la posición y la forma, restrinja las operaciones a operaciones de trabajo.

Los puntos de trabajo se pueden insertar o proyectar sobre caras de piezas, aristas lineales o sobre un arco o círculo. Los puntos de trabajo pueden estar restringidos a puntos de centro de arcos, círculos y elipses.

¿Cómo se utilizan los puntos de trabajo?

Marcar ejes y centros de patrones
Definir sistemas de coordenadas
Definir planos (tres puntos)
Definir caminos 3D

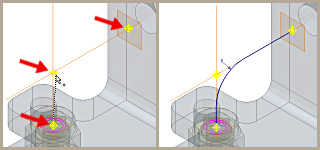

Cuando esté creando barridos 3D, puede colocar un punto de trabajo en la intersección de ejes de trabajo y planos de trabajo. Pulse los puntos de trabajo y los vértices de piezas existentes para definir el camino de barrido.

¿En qué se diferencian los puntos de trabajo fijos y los no fijos?

Los puntos de trabajo fijos tienen eliminados todos los grados de libertad y, por lo tanto, están fijos en el espacio. Es posible cambiar la posición de un punto de trabajo no fijo mediante cotas o restricciones.

En un archivo de pieza, utilice el comando Punto fijo. Cuando se crea un punto de trabajo fijo en un archivo de pieza, se activa el comando Desplazar/Girar 3D, que permite especificar determinadas operaciones relativas al punto de trabajo fijo. O bien, utilice la opción Desplazar/Girar 3D del menú contextual más adelante para volver a colocar el punto de trabajo.

En un ensamblaje, primero es necesario crear un punto de trabajo, pulsar el botón derecho del ratón y, a continuación, seleccionar Fijo del menú contextual. El comando Desplazar/Girar 3D no está disponible en los archivos de ensamblaje.

¿Qué controla la posición de un punto de trabajo fijo?

Para fijar un punto de trabajo en un archivo de pieza, selecciónelo en el navegador, pulse con el botón derecho del ratón y seleccione Fijar.

La posición del punto de trabajo está determinada originalmente por la geometría seleccionada al crearlo. Si se selecciona la opción Fijo, se elimina la relación con la geometría seleccionada. El punto de trabajo permanece fijo en el espacio, aunque se desplace o redimensione la geometría de selección.
Si desactiva la casilla de verificación de la opción de menú Fijar, se restablece la relación asociativa. Los cambios realizados en la geometría de selección vuelven a colocar el punto de trabajo.
Si utiliza Desplazar/Girar 3D para editar un punto de trabajo fijo, la relación con la geometría de selección original se elimina para siempre. No es posible restablecer la relación asociativa con la geometría original utilizada para crear el punto de trabajo.

Cuando se usa el comando Punto de trabajo fijo de la ficha Modelo, el punto de trabajo creado no está asociado a otra geometría. Estará fijo en las coordinadas X, Y y Z empleadas para crearlo.

¿Cómo se edita un punto de trabajo fijo?

En un archivo de pieza, pulse el punto de trabajo fijo con el botón derecho del ratón en el navegador y, a continuación, seleccione una de las siguientes opciones:

Seleccione la opción Desplazar/Girar 3D.
Si se utilizó la geometría para colocar el punto de trabajo, ésta ya no estará asociada a él. El punto de trabajo seguirá siendo fijo.
Seleccione la opción Redefinir operación.
El punto de trabajo se asocia a la nueva geometría que seleccione, de modo que los cambios que realice en la geometría modificarán el punto de trabajo.

Procedimientos

Creación de un punto de trabajo (método original)

Utilice las opciones Punto o Punto fijo del panel Operaciones de trabajo de la ficha Modelo 3D en un archivo de pieza para seleccionar vértices del modelo, intersecciones de ejes y aristas, intersecciones de tres caras o planos no paralelos, y otras operaciones de trabajo como puntos de trabajo. También puede crear puntos de trabajo como entrada de otros comandos de operaciones de trabajo que requieran la selección de un punto.

En un archivo de ensamblaje, utilice los comandos de punto de la ficha Modelo 3D. Los puntos de trabajo se pueden crear en la intersección de caras, aristas, vértices y geometría de trabajo de una pieza que abarcan niveles jerárquicos del ensamblaje.

Los puntos de trabajo se pueden insertar en agujeros y cortes de caras de pieza, superficies de modelo, superficies de construcción y superficies base. Si la opción Modo de selección de contorno está activada, puede insertar un punto de trabajo en uno o varios contornos cerrados.

ConsejoPara comprender las dependencias geométricas, pulse con el botón derecho una operación de trabajo en el navegador o en la ventana gráfica y seleccione Mostrar entradas. Por ejemplo, puede pulsar un punto de trabajo con el botón derecho para resaltar la geometría a partir de la que se creó, por ejemplo, un eje de trabajo o un plano de trabajo.

Antes de la introducción de las técnicas de modelado de manipulación directa en Inventor R2011, el comando Punto era el único método disponible para crear puntos de trabajo. Este método original se utilizaba, y aún puede utilizarse, con uno de los métodos que se describen a continuación:

Mostrar cómo se crea un punto de trabajo fijo

Mostrar cómo se crea un punto de trabajo en el centro de una curva o un contorno

Mostrar cómo se crea un punto de trabajo con referencia a un eje de trabajo anidado

Creación de un punto de trabajo a partir de una selección

En la cinta de opciones, pulse la ficha Modelo 3Dpanel Operaciones de trabajo Punto.
Desplace el cursor sobre el modelo para resaltar ubicaciones de puntos de trabajo válidas.
Haga clic con el botón derecho y seleccione Modo de selección de contorno en el menú contextual. Si la opción Modo de selección de contorno está activada, la prioridad de la selección serán los contornos de las piezas.
En la pieza u operación activa, pulse uno de los siguientes puntos para insertar el punto de trabajo:
- un contorno, por ejemplo la arista de una operación cilíndrica o un corte.
- Curva analítica
- Curva de contorno cerrado no analítica

Mostrar cómo se crea un punto medio o un punto de trabajo de vértice

Creación de un punto de trabajo a partir de varias selecciones

Seleccione dos o más elementos de geometría para crear un punto de trabajo en la intersección de los planos o en la proyección de dos aristas.

En la cinta de opciones, pulse la ficha Modelo 3Dpanel Operaciones de trabajo Punto.
Seleccione dos elementos en la operación o pieza activa:
- Cara plana o plano de trabajo y una línea de boceto, una arista recta o un eje de trabajo.
- Superficie y una línea de boceto, una arista recta o un eje de trabajo.
- Cara plana o plano de trabajo y una arista curva o cualquier otra curva de boceto (arco, círculo, elipse o spline).
- Dos líneas (líneas de boceto, aristas rectas o ejes de trabajo).
- Tres caras planas o planos de trabajo.

Mostrar cómo se crea un punto de trabajo de dos ejes o dos aristas

Mostrar cómo se crea un punto de trabajo de tres planos

Mostrar cómo se crea un punto de trabajo en la intersección de un plano y una arista

Mostrar cómo se crea un punto de trabajo en la intersección de una spline y un plano

Creación de un punto de trabajo de ensamblaje

En la cinta de opciones, pulse la ficha Modelo 3Dpanel Operaciones de trabajo Punto.
Pulse uno de los siguientes elementos:
- Un vértice del componente.
- La intersección de tres planos.
- Una cara plana o un plano de trabajo y una arista recta o un eje de trabajo.
- Un eje de trabajo o una arista lineal y un eje de trabajo intersecante o una arista lineal.

Los puntos de trabajo del ensamblaje se añaden al final de la jerarquía de éste en el navegador.

NotaEn un ensamblaje, las operaciones de trabajo anidadas no están disponibles y los puntos medios no se pueden seleccionar.

Creación de un punto de trabajo fijo en un archivo de pieza

Especifique las coordenadas X, Y y Z para fijar un punto de trabajo. El punto de trabajo fijo se mantiene fijo en el espacio, indistintamente de los cambios en la geometría del modelo. Al crear un punto de trabajo fijo , no se dispone de las operaciones de trabajo anidadas.

En la cinta de opciones, pulse la ficha Modelo 3Dpanel Operaciones de trabajo Punto fijo.
Pulse un punto de trabajo, punto medio o vértice. Un símbolo de cursor en forma de chincheta indica que la selección está fija.
El comando Desplazar/Girar 3D se muestra con sus ejes alineados con los ejes principales de la pieza.
Pulse o arrastre un eje o centro del comando y, a continuación, especifique los valores en el cuadro de diálogo Desplazar/Girar 3D y pulse Aplicar. Repita el procedimiento hasta que las coordenadas X, Y y Z apropiadas estén definidas.

NotaEs posible fijar un punto de trabajo asociado y posteriormente definirlo como no fijo si no se ha desplazado. Si se desplaza el punto utilizando la tríada, no se podrá volver a cambiar por un punto de trabajo asociado.

Mostrar cómo se crea un punto de trabajo fijo

Mostrar cómo se redefine la alineación o posición del comando Desplazar/Girar 3D

Creación de un punto de trabajo fijo en un archivo de ensamblaje

Puede fijar un punto en un espacio 3D de un archivo de ensamblaje. Los cambios de la geometría del modelo no afectan a su posición. Se eliminan todos los grados de libertad del punto de trabajo fijo .

En la cinta de opciones, pulse la ficha Modelo 3Dpanel Operaciones de trabajo Punto.
Seleccione la geometría para situar el punto de trabajo.
Pulse con el botón derecho el símbolo del punto de trabajo en el navegador y seleccione Fijo.

El comando Desplazar/Girar 3D no está disponible en los ensamblajes.

Aunque sigue siendo válido, el comando Punto se ha mejorado en Inventor R2011 y ahora ofrece al usuario de Inventor un cómodo menú desplegable que enumera cada una de las posibles combinaciones disponibles para crear un punto de trabajo.

Cada una de estas nuevas opciones se describen en la ficha Consulta rápida de este tema de Ayuda.

Referencias

Puntos de trabajo

Un punto de trabajo es un punto de construcción paramétrica que puede insertarse en la geometría de pieza, de construcción o en un espacio 3D. En un ensamblaje, un punto de trabajo no se puede crear en el punto medio de una línea.

Acceso:

En un boceto 3D, pulse Modelo Operaciones de trabajo y, a continuación, seleccione Punto o Punto fijo.
En un archivo de pieza, pulse Modelo Operaciones de trabajo y, a continuación, seleccione Punto o Punto fijo. Si lo desea, seleccione un método de creación de un punto de trabajo en el menú desplegable Punto.
En un archivo de ensamblaje, haga clic en Ficha Modelo 3Dpanel Operación de trabajo Punto.

En una pieza, es posible crear un punto de trabajo no fijo en línea mientras se utiliza otro comando de operación de trabajo. El comando Punto termina una vez creado el punto de trabajo.

El menú desplegable Punto ofrece las siguientes opciones para crear un punto de trabajo:

	Punto (método original) Seleccione los vértices de modelo, las intersecciones de la arista y el eje o las intersecciones de tres caras o planos no paralelos para crear un punto de trabajo.
	Punto fijo Pulse un punto de trabajo, punto medio o vértice. Un símbolo de cursor en forma de chincheta indica que la selección está fija.
	En vértice, punto de boceto o punto medio Seleccione un punto de boceto 2D o 3D, un vértice o un punto final o punto medio de una línea o una arista lineal.
	Intersección de tres planos Seleccione tres planos de trabajo o caras planas.
	Intersección de dos líneas Seleccione cualquier combinación de dos líneas, incluidas aristas lineales, líneas de bocetos 2D o 3D y ejes de trabajo.
	Intersección de plano/superficie y línea Seleccione una cara plana o un plano de trabajo y una línea o un eje de trabajo. O bien, seleccione una superficie y una línea de boceto, arista recta o eje de trabajo.
	Centro del contorno de aristas En primer lugar, pulse con el botón derecho del ratón y seleccione la opción Selección de contorno en el menú contextual. A continuación, seleccione una arista de un contorno cerrado de aristas.
	Centro de toroide Seleccione un toroide.
