    Los fiadores son un mecanismo de unión de uso común en las piezas de plástico. Para insertar fiadores y fijarlos en su ubicación, modele operaciones coincidentes en las dos piezas. Modele un soporte para la cabeza del fiador y un poste para la parte roscada del fiador.

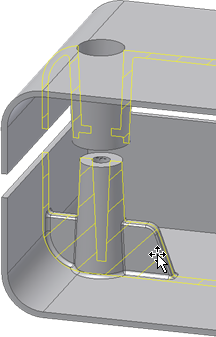

    La operación Soporte para fiador permite diseñar los dos componentes de la inserción de un fiador, denominados cabeza y rosca. También permite diseñar nervios del sujeción. Los nervios resultan útiles cuando la longitud del soporte para fiador es superior al triple del diámetro.

    Posición

    Una operación de soporte para fiador se inserta en un punto centrado en la cara de coincidencia de la cabeza y la rosca. A continuación, el soporte para fiador se alarga hasta la cara siguiente del cuerpo de pieza objetivo. Para diseñar los dos componentes coincidentes en los dos cuerpos opuestos, utilice los mismos elementos de inserción con direcciones opuestas.


    Puede seleccionar los siguientes elementos de inserción:
    • Puntos desde boceto (opción Desde boceto). Seleccione los puntos de inserción a partir de los puntos definidos en el mismo boceto. La normal del boceto proporciona la dirección del soporte para fiador. Para cambiar a la dirección opuesta, arrastre la flecha de la vista preliminar de la dirección del soporte para fiador.
    • Puntos de trabajo 3D o puntos de boceto (opción En punto). Seleccione puntos de inserción de diferentes bocetos o puntos de trabajo. En este caso, no se usa la normal del boceto. Para definir la dirección del soporte para fiador, seleccione elementos geométricos o de trabajo.

    Esta operación solo puede existir si es posible alargarla hasta una cara del cuerpo de la pieza objetivo que sea opuesta al punto de inserción en la dirección del soporte para fiador. La operación determina automáticamente la cara más próxima del cuerpo de la pieza hasta la que se puede alargar. También puede seleccionar un cuerpo objetivo diferente e invertir la dirección.

    Use los manipuladores para definir las cotas de la operación Soporte para fiador. Si no se requiere una entrada de cotas precisa, los manipuladores están disponibles en la vista preliminar para definir los parámetros geométricos de forma interactiva.

    Vista preliminar de manipuladores

    En la vista preliminar, la sección transversal del soporte para fiador se muestra en un plano normal al eje de la cámara. Detenga el cursor sobre la sección transversal para resaltar los segmentos que se pueden arrastrar. Detenga el cursor sobre los puntos clave para visualizar otros puntos que se pueden arrastrar. Algunos puntos permanecen ocultos para evitar la sobrecarga de elementos en la vista preliminar.

    Hay dos tipos de manipuladores:

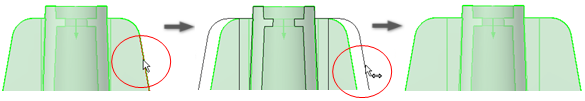

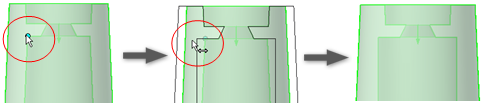

    • Los manipuladores de puntos definen algunos de los parámetros angulares y lineales de la grapa de fijación. Las siguientes imágenes ofrecen ejemplos de su funcionamiento.

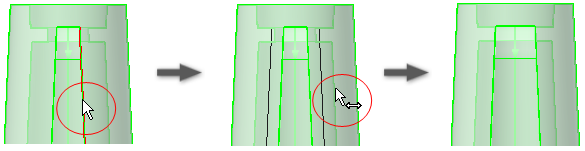

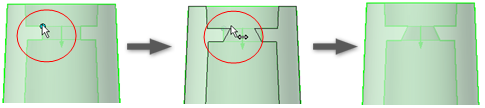

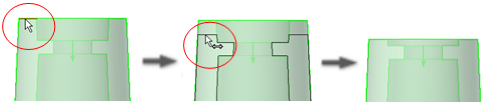

    • Los manipuladores de perfiles definen los parámetros lineales del soporte para fiador, tal como se muestra en los ejemplos siguientes.

    Nervios rigidizadores


    Al añadir nervios rigidizadores a una inserción de tipo Desde boceto, el ángulo de alineación del primer nervio se mide desde el eje X del boceto.
    Si la inserción es de tipo En punto, puede seleccionar una dirección para la alineación del primer nervio. Seleccione un elemento geométrico lineal que se proyecte sobre la normal del plano en la dirección del soporte para fiador.
    Puede seleccionar el número de nervios y el ángulo que se debe rellenar alrededor del soporte para fiador empezando en la alineación del primer nervio.

    Con los nervios rigidizadores, use los manipuladores para determinar las cotas de manera interactiva.

    Vista frontal:

    Vista lateral:

    Empalmes de soporte para fiador

    La operación Soporte para fiador incluye una opción para definir empalmes de radio constante en tres ubicaciones diferentes, como se muestra en las siguientes imágenes:


    • En las aristas de intersección de la operación Soporte para fiador completa con el objetivo del cuerpo de la pieza.

    • En las aristas de intersección entre los nervios rigidizadores y el soporte para fiador.

    • En las aristas de los nervios.

    Procedimientos

    Creación de una operación Soporte para fiador (componente Cabeza) en una pieza usando puntos de un boceto 2D

    1. Cree o importe una pieza con paredes finas.
    2. Cree un boceto 2D con un par de puntos correspondientes a las inserciones del soporte para fiador.
    3. En la cinta de opciones, pulse en la ficha Modelo 3D panel Pieza de plástico Soporte para fiador.
    4. Asegúrese de que el método de inserción es Desde boceto y el tipo de soporte para fiador, Cabeza .
    5. Si este boceto es el único con puntos, se seleccionan automáticamente. De lo contrario, designe los puntos para la inserción (CTRL + pulsar para cancelar la selección). El cuerpo de pieza más próximo en la dirección de la normal del boceto (en ambos sentidos) se elige como cuerpo objetivo. Para designar un objetivo distinto, use el selector de cuerpos de la ficha principal.
    6. Especifique un valor en el campo Desfase desde boceto para iniciar el soporte para fiador por encima o por debajo del plano de boceto.
    7. Ajuste los parámetros de la cabeza del soporte para fiador o use los manipuladores hasta que se alcancen las cotas adecuadas.
    8. Añada dos nervios rigidizadores. Asegúrese de que están orientados como se muestra en la imagen. Si es necesario, introduzca un ángulo de 90 grados dependiendo de la orientación del eje X del boceto. Use los manipuladores o los campos de entrada de datos del cuadro de diálogo para ajustar las cotas de los nervios.
    9. Añada empalmes en la intersección soporte para fiador-cuerpo, en las aristas de los nervios y en la intersección nervios-soporte. Pulse Aceptar para completar el soporte para fiador de montaje.



    Creación de una operación Soporte para fiador (componente Rosca) en una pieza usando la inserción Sobre el punto

    El objetivo es crear un par de resaltos de rosca usando un punto de un boceto y un punto de trabajo 3D. Por ejemplo, la pieza tiene diferentes alturas de soporte para fiador.

    1. Cree o importe una pieza con paredes finas. Inserte una operación de soporte para fiador en la arista circular en una posición que no sea adecuada para el estilo de inserción “En boceto”. Por ejemplo, elija un punto de la arista en el que sea poco probable que la dirección del gancho esté alineada con un eje X o Y del boceto.
    2. Cree los elementos de construcción. Cree un punto de boceto y una operación de trabajo 3D en las ubicaciones en las que se necesiten los resaltos.
    3. En la cinta de opciones, pulse en la ficha Modelo 3D panel Pieza de plástico Soporte para fiador.
    4. Asegúrese de que el tipo de soporte para fiador es Rosca y de que el método de inserción es Sobre el punto.
    5. Seleccione los puntos definidos como centros en el paso 2. Para la dirección, seleccione una arista vertical como la que aparece en la imagen.
    6. Cuando la dirección haya quedado definida (debe ser la misma para todos los resaltos de la operación), aparecerá la vista preliminar.
    7. Asegúrese de que los soportes se pueden alargar hasta el cuerpo objetivo, por ejemplo, de que su proyección está totalmente inscrita en el contorno del cuerpo de la pieza.
    8. Ajuste las cotas según sus necesidades y asigne un empalme a la intersección soporte para fiador-cuerpo de pieza.
    9. En este caso no se necesitan nervios rigidizadores. Pulse Aceptar para completar el soporte para fiador.

    Referencias

    Soporte para fiador

    Crea una operación Soporte para fiador usando puntos de bocetos 2D o puntos de trabajo 3D y elementos de dirección.

    Acceso:

    Cinta de opciones: ficha Modelo 3D panel Pieza de plástico Resalto
    Especificación del tipo

    Tipo Cabeza. Es la ubicación en la que se sitúa la cabeza del fiador.
    .

    Tipo Rosca. Es la ubicación en la que se inserta la rosca del fiador.

    Pulse el nombre de la ficha del cuadro de diálogo para mostrar las definiciones de las opciones.

    Soporte para fiador: ficha Forma

    Común a los dos tipos. Incluye los controles para la inserción del soporte para fiador.

    Acceso:

    Cinta de opciones: ficha Modelo 3D panel Pieza de plástico Resalto y pulse la ficha Forma.
      Posición
        Selector de cuerpo para seleccionar el cuerpo objetivo.

    Desde boceto requiere puntos 2D que residan en el mismo boceto para la inserción.


    Centros, para designar los puntos.

    Cambiar, cambia la dirección. La dirección se establece automáticamente como la de la distancia más corta a los cuerpos de las piezas en el eje normal del plano de boceto. También puede cambiar la dirección arrastrando la flecha de la vista preliminar de la dirección.
          Desfase desde boceto: especifique un valor para iniciar el soporte para fiador por encima del plano de boceto. Use un valor negativo para iniciarlo por debajo del boceto.
        Sobre el punto requiere puntos de trabajo 3D o puntos de boceto y una dirección para la inserción.

    Centros, para designar los puntos.

    Dirección define la dirección del soporte para fiador.


    Cambiar cambia la dirección del soporte para fiador.

    Empalme define el radio de empalme constante en la intersección del soporte para fiador (y los nervios) con el cuerpo de la pieza objetivo.

    Soporte para fiador: ficha Cabeza (tipo Cabeza, estilo escariado)


    Especifica los parámetros de la cabeza de la operación Soporte para fiador para un fiador con estilo escariado.

    Acceso:

    Cinta de opciones: ficha Modelo 3D panel Pieza de plástico Soporte para fiador y pulse en la ficha Cabeza.

    Grosor de pared

    Altura de la caña

    Altura de la abrazadera

    Diámetro de la cabeza

    Diámetro de la caña

    Diámetro de la abrazadera

    Opciones de ángulo de desmoldeo


    Ángulo de desmoldeo exterior

    Ángulo de desmoldeo interior

    Ángulo de desmoldeo de la caña

    Ángulo de desmoldeo de la abrazadera

    Soporte para fiador: ficha Cabeza (tipo Cabeza, estilo avellanado)


    Especifica los parámetros de la cabeza de la operación Soporte para fiador para un fiador con estilo avellanado.

    Acceso:

    Cinta de opciones: ficha Modelo 3D panel Pieza de plástico Soporte para fiador y pulse en la ficha Cabeza.

    Ángulo de avellanado

    Grosor de pared

    Altura de la caña

    Altura de la abrazadera

    Diámetro de la cabeza

    Diámetro de la caña

    Diámetro de la abrazadera

    Opciones de ángulo de desmoldeo


    Ángulo de desmoldeo exterior

    Ángulo de desmoldeo interior

    Ángulo de desmoldeo de la caña

    Ángulo de desmoldeo de la abrazadera

    Soporte para fiador: ficha Rosca (tipo Rosca)

    Especifica los parámetros del soporte de rosca de la operación Soporte para fiador.

    Acceso:

    Cinta de opciones: ficha Modelo 3D panel Pieza de plástico Soporte para fiador y pulse la ficha Rosca.

    Diámetro de la rosca

    Diámetro del agujero de la rosca

    Ángulo de desmoldeo interior

    Ángulo de desmoldeo exterior

    El soporte de rosca ofrece tres tipos de agujeros (con la marca de verificación de Agujero activada):


    Profundidad Especifique la profundidad del agujero.

    Profundidad completa El agujero se alarga automáticamente hasta la cara de la pared interna. La práctica más recomendable es evitar las marcas de depresiones en las piezas de plástico moldeadas.

    Pasante El agujero corta toda la pieza.

    Si la marca de verificación de Agujero está desactivada, el soporte de rosca puede modelar un pasador de expulsor.

    Soporte para fiador: ficha Nervios

    Los nervios rigidizadores son opcionales. Si la marca de verificación de Nervios rigidizadores está activada, todos los controles para especificar los parámetros de los nervios pasan a estar activos.

    Acceso:

    Cinta de opciones: ficha Modelo 3D panel Pieza de plástico Soporte para fiador y pulse la ficha Nervios.
    Número de nervios rigidizadores indica el número de nervios que rodea a cada soporte para fiador.

    Grosor del nervio

    Ángulo de desmoldeo del nervio

    Longitud del resalte

    Desfase superior

    Radio del resalte

    Ángulo de apertura
    Opciones de empalme

    Radio del nervio en las aristas del nervio.

    Radio de fusión en la intersección entre los nervios y el soporte para fiador.

    Ángulo inicial es el ángulo de inclinación del primer nervio con respecto al eje X del boceto (cuando la inserción es Desde boceto). Cuando la inserción tiene el tipo Sobre el punto, el ángulo inicial del nervio viene determinado por una línea proyectada en un plano que es normal a la dirección del soporte para fiador.

    Ángulo de espacio es el ángulo que se va a rellenar. Este valor se divide por el número de nervios rigidizadores para determinar el ángulo entre los nervios.


    Dirección inicial El selector está activo cuando el tipo de inserción es Sobre el punto. Use este selector para definir la dirección de referencia del primer nervio.

    Cambiar Esta opción está activa cuando el tipo de inserción es Sobre el punto. Use esta opción para invertir la dirección del eje de referencia del primer nervio.
