La grapa de fijación es un mecanismo de unión común entre las piezas de plástico. La operación modela las formas más comunes para una grapa de fijación: los estilos de gancho y contorno. Se basa en una referencia de inserción (un punto de un boceto o un punto 3D), dos direcciones y un conjunto de parámetros geométricos para determinar la forma, que también se puede manipular directamente en la vista preliminar gráfica.

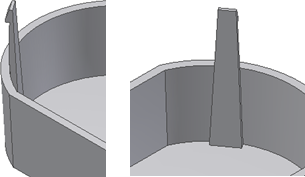

Estilo de gancho:

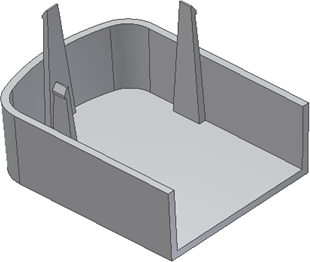

Estilo de contorno:

La inserción de una operación de grapa de fijación viene determinada por uno de los siguientes elementos:

Puntos de un boceto, donde la normal del boceto proporciona la dirección de la viga. Pulse la flecha de vista preliminar de la dirección para cambiar la viga a la dirección opuesta.
La dirección del gancho y el cierre es normal a la dirección de la viga. Pulse las fechas de vista preliminar de dirección para cambiar a los cuatro cuadrantes a 90 grados.
Puntos de trabajo o puntos de boceto, seleccione puntos de inserción de diferentes bocetos o puntos de trabajo. En este caso no se usa la normal del boceto y la dirección de las vigas y del gancho/cierre se debe definir mediante la selección de elementos geométricos o de trabajo.
Después de elegir las direcciones de la viga y el gancho/cierre aún puede cambiar la orientación de los dos elementos seleccionando y arrastrando las flechas.

Por último, tiene la opción de alargar la forma de la viga hasta la cara siguiente de manera automática.

Puede definir las cotas de la operación de grapa de fijación usando manipuladores. Están disponibles en la vista preliminar para definir los parámetros geométricos de forma interactiva cuando no se usa una entrada de cotas precisa.

La imagen de la vista preliminar de la grapa de fijación muestra algunos de los puntos de control que se pueden manipular. Al detener el cursor sobre la sección transversal, se resaltan los segmentos que se pueden arrastrar. Al detener el cursor sobre los puntos clave, se muestran otros puntos que se pueden arrastrar. Algunos puntos permanecen ocultos para evitar la sobrecarga de elementos en la vista preliminar. Detenga el cursor sobre la vista preliminar para comprobar la respuesta de los manipuladores.

Hay dos tipos de manipuladores:

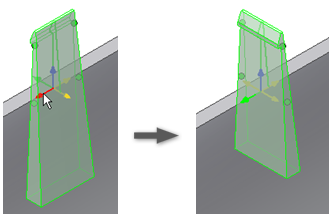

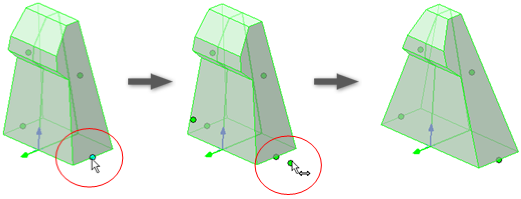

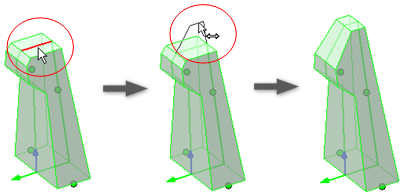

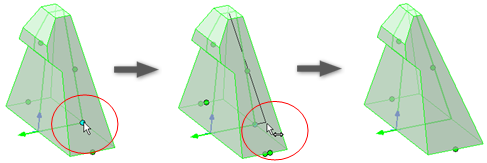

Los manipuladores de puntos definen algunos de los parámetros angulares y lineales de la grapa de fijación. Las siguientes ilustraciones muestran diversos ejemplos del funcionamiento de los manipuladores de puntos:

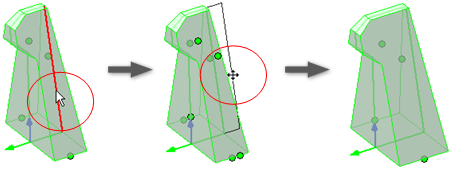

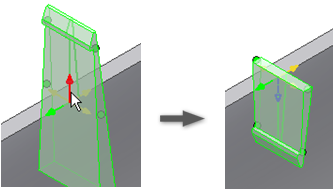

Los manipuladores del perfil definen los parámetros lineales de la grapa de fijación.

El estilo de contorno incluye unos manipuladores similares.

La vista preliminar se puede activar o desactivar con el control de casilla de verificación habitual.

Procedimientos

Creación de una operación Grapa de fijación en una pieza partiendo de puntos de un boceto 2D

Cree o importe una pieza con paredes finas.
Cree un boceto 2D con puntos correspondientes a las inserciones de la grapa de fijación.
Pulse en la ficha Modelo 3D grupo Pieza de plástico Grapa de fijación. Asegúrese de que el método de inserción es Desde boceto. Las siguientes imágenes usan el estilo Gancho de grapa de fijación de voladizo.
Si es el único boceto con puntos, se seleccionan automáticamente. De lo contrario, designe los puntos para la inserción (Ctrl + pulsar para cancelar la selección).
Las cuatro posibles direcciones de cada grapa de fijación están alineadas con el eje XY del plano de boceto. Pulse la flecha de dirección del gancho para orientar correctamente cada gancho.
Ajuste los parámetros de la viga y el gancho o use los manipuladores hasta que obtenga la forma deseada. Los manipuladores de la forma no están activos cuando la dirección del gancho está orientada hacia abajo (para facilitar la selección de las direcciones).
Asegúrese de que la opción Alargar está activada y pulse Aceptar.

Creación de una operación Grapa de fijación en una pieza partiendo de un punto 3D

Cree o importe una pieza con paredes finas. El objetivo es insertar una operación de grapa de fijación en la arista circular en una posición que no sea adecuada para el estilo de posición “En boceto”. Por ejemplo, use un punto de la arista en el que sea poco probable que la dirección del gancho esté alineada con un eje X o Y del boceto.
Cree los elementos de construcción y un punto de trabajo 3D en la arista de la pared interna, en la posición en la que desee insertar la grapa de fijación. Por ejemplo, el punto de trabajo 3D puede ser el final de una línea tangente a la arista interna. La dirección del gancho puede ser un eje de trabajo definido por el punto de trabajo 3D y el centro de la arista circular.
Pulse en la ficha Modelo 3D grupo Pieza de plástico Grapa de fijación y asegúrese de que el método de inserción es Sobre el punto.
Seleccione el punto de trabajo definido en el paso 2 como el centro mediante la opción Centros. Seleccione la cara azul de la imagen como la dirección mediante la opción Dirección y el eje de trabajo definido en el paso 2 mediante la opción Dirección del gancho.
Ajuste los parámetros de la forma como desee y pulse Aceptar.

Referencias

Grapa de fijación

Crea una operación Grapa de fijación usando puntos de bocetos 2D o puntos de trabajo 3D y elementos de dirección.

Acceso:

Cinta de opciones:Ficha Modelo 3D

grupo Pieza de plástico

Grapa de fijación

Especificación del estilo
	Estilo Gancho de grapa de fijación de voladizo
	Estilo Contorno de grapa de fijación de voladizo

Ficha Forma

Común a los dos estilos. Especifica la posición de la grapa de fijación.

Posición
	Sólido especifica el cuerpo objetivo de la operación de grapa de fijación.
	Desde boceto requiere puntos de un plano de boceto (centros) para la inserción.
		Cambiar dirección de viga o Cambiar dirección de presilla cambia la dirección (que corresponde inicialmente a la normal del plano de boceto).
		Centros especifica la ubicación del centro. Los puntos creados usando el conmutador Centro se seleccionan automáticamente.
		Dirección del gancho proporciona cuatro flechas a intervalos de 90 ^grados entre las que se puede realizar una selección.
	La inserción Sobre el punto requiere puntos de boceto o puntos de trabajo 3D (centros) y dos direcciones.
		Cambiar dirección de viga o Cambiar dirección de presilla define la dirección.
		Dirección de la viga cambia la dirección y la establece como opuesta al vector definido por la selección de la dirección.
		El selector de dirección del gancho/cierre especifica la dirección del gancho/cierre cuando se ha especificado Sobre el punto.
		Dirección del gancho proporciona cuatro flechas a intervalos de 90 ^grados entre las que se puede realizar una selección.
