Combinación de cuerpos sólidos

El comando de combinación permite usar una operación de unión, corte o intersección en cuerpos sólidos seleccionados. Los cuerpos se pueden crear in situ o importar mediante el comando Derivar.

Utilice el comando Desplazar cuerpos para colocar los cuerpos en la ubicación correcta antes de usar la operación de combinación, o bien cree los cuerpos en la ubicación deseada para evitar la necesidad de desplazarlos.

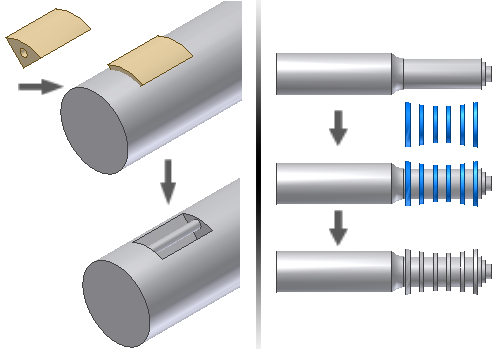

Cuando usa el comando de combinación, el cuerpo base es el sólido sobre el que se actúa y la pieza auxiliar es el sólido que realiza la acción sobre el cuerpo base. Puede seleccionar más de una pieza auxiliar para usarlas en una operación de combinación.

El comportamiento por defecto cuando se combinan cuerpos consiste en consumir las piezas auxiliares y modificar la base. Elija conservar las piezas auxiliares originales como sólidos independientes si no desea consumir los cuerpos sólidos. Los cuerpos sólidos que se conservan son invisibles cuando desactiva el comando. Si suprime la operación de combinación, el cuerpo sólido original está disponible en la carpeta Cuerpos sólidos. Si suprime una operación de combinación, active la visibilidad de los cuerpos originales en el navegador.

Procedimientos

Combinación de cuerpos sólidos

Primero, cree una pieza con varios cuerpos y coloque los cuerpos que desea combinar en la ubicación correcta. La forma más eficaz de colocar los cuerpos consiste en crearlos in situ mediante comandos de creación de operaciones con la opción Nuevo sólido. También puede usar el comando Derivar para importar componentes que se usarán como piezas auxiliares. Utilice el comando Desplazar cuerpos para ubicar las piezas auxiliares de manera precisa.

Nota El comando Combinar sólo está disponible en los archivos de pieza con varios cuerpos.

En la cinta de opciones, pulse Ficha Modelo 3Dpanel Modificar Combinar. Pulse la flecha de selección Base y elija el cuerpo sólido sobre el que se va a actuar en la ventana gráfica. Pulse la flecha de selección Pieza auxiliar y, a continuación, seleccione los cuerpos sólidos que van a actuar sobre el cuerpo base. Se pueden seleccionar varias piezas auxiliares. El número de piezas auxiliares seleccionadas se muestra junto a la flecha entre paréntesis. Si desactiva Conservar pieza auxiliar, la pieza auxiliar se consume y no se puede utilizar en más operaciones. Si activa Conservar pieza auxiliar, la visibilidad de la pieza auxiliar se desactiva una vez finalizada la operación, pero la pieza auxiliar se puede usar de nuevo. Opte por una de las posibilidades siguientes: Pulse Unión para juntar los volúmenes. Pulse Corte para eliminar el volumen de las piezas auxiliares del cuerpo base. Pulse Intersección para crear un sólido compuesto por el volumen compartido de las piezas auxiliares y el cuerpo base. Pulse Aceptar.

Referencias

Combinación de cuerpos sólidos

Une uno o varios cuerpos sólidos mediante la combinación de su volumen. Las operaciones de unión añaden el volumen de las piezas auxiliares a la base. Las operaciones de corte eliminan el volumen de las piezas auxiliares de la base. Las operaciones de intersección modifican el sólido base del volumen compartido de los cuerpos seleccionados.

Acceso:

Cinta de opciones: ficha Modelo 3D panel Modificar Combinar

Seleccione

Selecciona dos o más cuerpos y los consolida.
Base	Selecciona el cuerpo sólido sobre el que se actúa.
nPieza auxiliar	Selecciona uno o varios cuerpos que actúan sobre el cuerpo sólido base. El número entre paréntesis indica el número actual de piezas auxiliares seleccionadas.
Conservar pieza auxiliar	Seleccione esta opción para conservar la pieza auxiliar incluida en la operación como un cuerpo independiente. La visibilidad se desactiva una vez finalizada la operación. Si no la selecciona, la pieza auxiliar se consume y no se puede utilizar en más operaciones. NotaAl suprimir el comando de combinación, se restaura la pieza auxiliar consumida. La visibilidad de la pieza auxiliar que se conserva está desactivada por defecto.

Operación

Especifica si desea que la operación de combinación una, corte o interseque los cuerpos seleccionados.
Unión	Une el volumen de la base y las piezas auxiliares seleccionadas.
Cortar	Elimina el volumen de las piezas auxiliares seleccionadas del cuerpo de la base.
Intersección	Modifica el sólido base del volumen compartido del cuerpo base y las piezas auxiliares seleccionadas.
