La operación de superficie de contorno genera una superficie plana o 3D a partir de un boceto 2D cerrado, un contorno cerrado o una combinación de ambos. Por defecto, las superficies se tocan (G0), pero pueden tener condiciones de arista de la tangente (G1) o suavizado (G2) que se aplica a cada arista que no pertenezca al boceto en la lista de condiciones.

También puede habilitar la vista preliminar de la operación para ver los resultados antes de crear la superficie.

El contorno se puede definir del modo siguiente:

Selección de aristas Seleccione aristas que definan un contorno cerrado. Dado que las aristas continuas deben compartir la misma condición de arista, todas las aristas de superficie seleccionadas que sean tangentes o continuas con respecto al artículo anterior se fusionan. La cadena se detiene en la primera selección no tangente, incluso si están cosidas en una única superficie.

El botón Aceptar se activa al definir un contorno cerrado para poder seguir seleccionando más contornos. Al seleccionar más contornos, puede definir contornos interiores y exteriores para crear islas en la superficie. Si selecciona una región plana, no podrá seguir seleccionando más contornos.

NotaEn el entorno de construcción, el comando Superficie de contorno no es paramétrico.

Las condiciones de arista se pueden aplicar a aristas que no pertenezcan al boceto en el conjunto de selección de un contorno. Por defecto, todos los segmentos de contorno son G0. Puede aplicar las condiciones G1 o G2 a aristas que no pertenezcan al boceto únicamente si tienen una sola cara adyacente. Las aristas de contorno pueden contener una combinación de condiciones G0, G1 y G2.

NotaPara obtener mejores resultados, cosa superficies de contorno a las superficies adyacentes antes de la creación de operaciones, como esculpir, vaciar, engrosar/desfasar.

Procedimientos

Creación de una superficie de contorno en el entorno de construcción

Utilice Superficie de contorno para crear una superficie plana o 3D a partir de un contorno cerrado de aristas. Aplique las condiciones de tangente (G1) o de contacto (G0) a cada arista y obtenga una vista preliminar de los resultados antes de crear la superficie. Una vez designado el primer contorno cerrado, puede comenzar a seleccionar el segundo contorno.

Las selecciones de una cadena de aristas deben ser tangentes y continuas. Para deshacer la última selección de una cadena de aristas, pulse con el botón derecho del ratón y seleccione Deshacer última selección en el menú contextual. Repita el procedimiento tantas veces como sea necesario para eliminar más aristas. Para eliminar un artículo de la lista, selecciónelo y pulse Suprimir.

NotaUtilícelas principalmente para datos de superficie importados. Para obtener mejores resultados, intente no utilizar superficies de contorno para crear otras operaciones (como esculpir, vaciar, engrosar/desfasar).

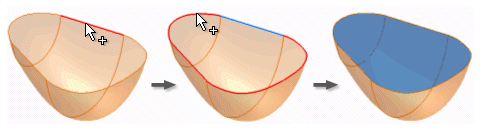

Para crear una superficie de contorno a partir de una cadena de aristas

En la cinta de opciones, pulse ficha Construcción panel Superficie Superficie de contorno.
Seleccione una cadena de aristas tangentes y continuas que defina un contorno cerrado.
Pulse la flecha situada debajo de Condición para seleccionar una condición de contorno para cada arista o conjunto de aristas seleccionadas. Las aristas son G0 por defecto.
NotaDado que las aristas continuas deben compartir la misma condición de arista, todas las aristas de superficie seleccionadas que sean tangentes o continuas con respecto a la arista anterior se fusionan y se muestran en una sola arista.
También puede seleccionar otro contorno cerrado.
Pulse Aceptar para crear la operación de superficie de contorno.

NotaLa selección de regiones está limitada a las superficies planas. En el caso de regiones no planas, designe el primer contorno, utilice Seleccionar otro para recorrer la geometría seleccionable y, por último, pulse para seleccionar.

Consejo

En el entorno de construcción, el comando Superficie de contorno no es paramétrico. Algunas de las condiciones de tangencia admitidas en el entorno de piezas no se admiten en el de construcción.
Si crea una superficie de contorno con restricciones de tangencia, intente no utilizar caras de soporte que sean todas perpendiculares a un solo plano imaginario. Se espera un ángulo cualquiera, con la excepción del ángulo de 90 grados.
Evite crear una superficie de contorno en la geometría de construcción que conste de una sola curva de segmento cerrada (círculo, elipse o spline cerrada).

Multiproceso

La operación Superficie de contorno aprovecha el multiproceso de los equipos con más de un procesador o con procesadores de varios núcleos. Utiliza el multiproceso basado en la variable de entorno OMP_NUM_THREADS. El programa de instalación de Autodesk Inventor define esta variable en caso de no estar definida.

Se puede editar el valor de esta variable para que influya sobre el número de procesos utilizados por la operación Superficie de contorno. Por defecto, el programa de instalación de Autodesk Inventor define el valor para que coincida con el número de procesadores lógicos del equipo.

Definición de la variable de entorno OMP_NUM_THREADS

Aunque los valores por defecto de Autodesk Inventor suelen ser los más adecuados, en determinados casos se puede mejorar el rendimiento del comando Superficie de contorno si se disminuye el valor de la variable de entorno OMP_NUM_THREADS. Para desactivar totalmente el multiproceso en Superficie de contorno, la variable OMP_NUM_THREADS debe tener el valor 1. Puede definir la variable de entorno OMP_NUM_THREADS desde una ventana de comandos o desde el panel de control.

Para definir la variable de entorno OMP_NUM_THREADS desde una ventana de comandos:

Vaya a: menú Inicio Programas Accesorios Símbolo del sistema.
(Windows XP) En símbolo del sistema, escriba lo siguiente: cd\Archivos de programa\Autodesk\Inventor [versión]\bin
Escriba lo siguiente: set OMP_NUM_THREADS=x (donde x es el número apropiado).
Inicie Autodesk Inventor.

Una vez iniciado Autodesk Inventor, defina la variable de entorno OMP_NUM_THREADS desde el panel de control:

Vaya a: menú Inicio Configuración Panel de control.
Pulse dos veces el icono Sistema en la ventana del panel de control.
En el cuadro de diálogo Propiedades del sistema, pulse la ficha Opciones avanzadas.
Pulse Variables de entorno.
En la lista Variables del sistema, pulse dos veces OMP_NUM_THREADS.
Cambie el valor de la variable en el cuadro de diálogo Modificar la variable del sistema.
Pulse Aceptar.
Pulse Aceptar.
Pulse Aceptar.
Cierre la ventana del panel de control.
Inicie Autodesk Inventor.

Referencias

Superficie de contorno

Crea una operación de superficie de contorno generando una superficie plana o 3D dentro del contorno especificado.

Acceso:

Cinta de opciones: ficha Construcción

panel Superficie

Superficie de contorno

Contorno

Especifica el contorno de la superficie. Seleccione una cadena de aristas tangentes y continuas para especificar una región cerrada. Cuando la selección del contorno represente una región cerrada, podrá seleccionar el siguiente contorno.

Condición

Muestra el nombre de la arista seleccionada y el número de aristas del conjunto de selección. También especifica la condición de la arista que debe aplicarse a cada una de las que conforman la superficie de contorno. Pulse la flecha para seleccionar una condición de arista.

NotaDado que las aristas continuas deben compartir la misma condición de arista, todas las aristas de superficie seleccionadas que sean tangentes o continuas con respecto al artículo anterior se fusionan.

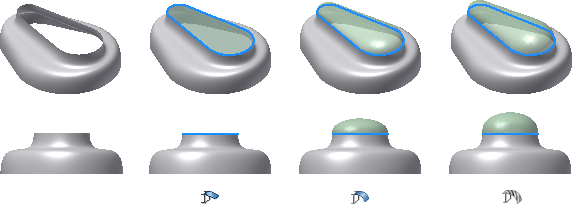

Contacto (G0)

Tangente (G1)

Uniforme (G2)

NotaNo se pueden aplicar condiciones del contorno tangente (G1) o uniforme (G2) a los bocetos o aristas seleccionados que presenten dos caras adyacentes.

La arista seleccionada en la imagen siguiente constituye un ejemplo de geometría que no admite otras condiciones de contorno.
