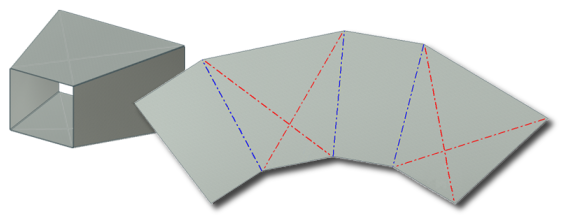

Los ejes cosméticos no son una operación del modelo plegado. Representan operaciones del modelo plegado en el desarrollo y dibujos posteriores del desarrollo. Por ejemplo: un modelo de pestaña solevada moldeada que, para su fabricación, requiere el uso de una plegadora, pliegues transversales (rigidizadores) u operaciones aplanadas que no contienen extensiones de zona de plegado (cara de spline).

Los desarrollos de chapa de Autodesk Inventor admiten la creación y el uso de ejes ficticios y las líneas de extensión de pliegue resultantes. Los ejes ficticios permiten usar líneas dibujadas en el desarrollo como líneas de plegado en un dibujo. Los dibujos de desarrollos pueden incluir ejes ficticios en tablas de plegado o referencias de anotación. Las tablas y las notas pueden incluir los atributos aplicados durante la creación del eje ficticio.

NotaEs posible que las tablas de plegado y las referencias de anotación incluyan campos en blanco o cadenas de texto con formato personalizado debido a los atributos aplicados durante la creación del eje ficticio (o a la ausencia de dichos atributos).

Procedimientos

Creación de ejes ficticios de desarrollo

En el estado de modelo de desarrollo, cree un boceto en la cara aplanada.
Inserte geometría de línea en el boceto para representar los ejes de pliegue necesarios.
Acote y restrinja las líneas según sea necesario.
Salga del boceto.
En la cinta de opciones, pulse ficha Desarrollopanel Crear Eje ficticio.
Seleccione en el boceto una línea o varias que compartan los mismos atributos de pliegue.
Puede seleccionar Plegadora, Pliegue o Ninguno en el menú desplegable Tipo de información de la sección Información de fabricación del cuadro de diálogo Ejes ficticios.
Si es necesario, puede editar la información que aparece en los campos Ángulo de plegado, Radio y Regla de desplegado.
Pulse Aceptar para crear los ejes ficticios y cerrar el cuadro de diálogo. O bien, pulse Aplicar para crear los ejes cosméticos y las líneas de extensión de pliegue, y dejar el cuadro de diálogo abierto para crear ejes cosméticos adicionales mediante líneas de boceto no consumidas.

NotaPulse Cancelar en cualquier momento para descartar la información introducida y salir del comando Eje ficticio.

ConsejoLas líneas de boceto que atraviesan agujeros en el desarrollo producen ejes ficticios que abarcan todo el agujero. Por ejemplo, el eje ficticio y la extensión de pliegue no se recortan según el contorno de los agujeros. Las líneas de boceto que están restringidas con respecto a una arista del desarrollo producen ejes ficticios y líneas de extensión de pliegue recortados con respecto a la arista. Las líneas de boceto no restringidas producen ejes ficticios y líneas de de extensión de pliegue no recortados.

Referencias

Eje ficticio de desarrollo

Convierta la geometría de línea de boceto del desarrollo en ejes ficticios que tengan atributos de fabricación como, por ejemplo, líneas de extensión de pliegue, dirección de plegado y ángulo de plegado.

Acceso:

Cinta de opciones: ficha Desarrollo

panel Crear

Eje ficticio

Líneas de plegado de boceto

Comando de selección que se emplea para seleccionar líneas de boceto usadas para crear ejes ficticios.

Información de fabricación

	Tipo de información	Se incluyen los siguientes tipos: Ninguno: no se requieren atributos en los ejes ficticios resultantes. Plegadora: los ejes ficticios resultantes proporcionan atributos de plegadora. Pliegue: los ejes ficticios resultantes representan pliegues rigidizadores.
		Cambie el atributo arriba/abajo asociado con el eje ficticio.
	Casilla de verificación de Ángulo de plegado	Aparece cuando en Tipo de información se selecciona Pliegue. Permite especificar un atributo de ángulo de plegado.
	Ángulo de plegado	Campo de introducción de datos. Permite introducir el valor para el ángulo de plegado.
	Casilla de verificación de Radio	Aparece cuando en Tipo de información se selecciona Pliegue. Permite especificar el atributo de radio.
	Radio	Campo de introducción de datos. Permite introducir el valor del radio. El valor por defecto es el radio de plegado especificado en la regla de chapa activa.
	Regla de desplegado	Aparece cuando en Tipo de información se selecciona Plegadora. Se trata de un campo de selección desplegable que permite elegir una regla de desplegado existente. Permite asociar una regla de desplegado con el eje ficticio. El valor por defecto es FactorK_Pordefecto.

Ayuda	Abre esta página.
Aceptar	Acepte los valores introducidos, cree los ejes ficticios y cierre el cuadro de diálogo.
Cancelar	Cierra el cuadro de diálogo sin guardar los valores introducidos.
Aplicar	Acepta los valores introducidos y crea los ejes cosméticos, pero deja el cuadro de diálogo abierto para crear ejes cosméticos adicionales.
