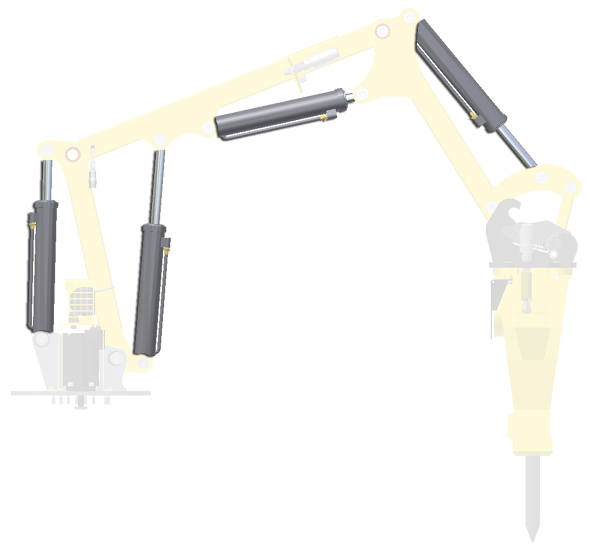

No headersUn subensamblaje cinemático, como un pistón hidráulico, se suele utilizar varias veces en un diseño. Cada incidencia puede aparecer en una posición diferente para representar el estado cinemático actual del diseño. Con el estado Flexible, cada incidencia se puede mostrar en una posición distinta dentro del contexto del ensamblaje padre.
Para activar y desactivar el estado Flexible para un subensamblaje, pulse con el botón derecho del ratón el componente y seleccione Flexible. Los ensamblajes de conjuntos soldados no se pueden hacer flexibles.
Un subensamblaje no puede ser a la vez Adaptativo y Flexible.
¿Cuáles son algunas de las pautas que se deben seguir para utilizar los ensamblajes flexibles?
- Al contrario que sucede con Adaptatividad, cuando se modifica la posición de un subensamblaje flexible, no se modifica.
- Las piezas no pueden ser flexibles.
¿Cómo se puede utilizar la flexibilidad en representaciones posicionales y de vistas de diseño?
La flexibilidad se suele utilizar conjuntamente con las representaciones posicionales para guardar un ensamblaje en varios estados que se puedan recuperar y representar en vistas del plano y del modelado de ensamblaje.
Cada ejemplar de un ensamblaje se puede mostrar en una posición diferente, pero la lista de materiales no se ve afectada.
¿En qué se diferencia el estado flexible con el adaptativo en los ensamblajes?
Un componente no puede ser a la vez adaptativo y flexible. Los estados vienen determinados por las opciones del menú contextual y se pueden activar o desactivar según las necesidades del usuario.
Creación y edición de componentes flexibles
Los subensamblajes se suelen utilizar varias veces en un diseño. Se asigna a los subensamblajes el estado de flexible con el fin de que cada hijo del subensamblaje se defina exclusivamente a partir de otros ejemplares que se muestren en una posición diferente.
- En la ventana gráfica o el navegador, pulse un subensamblaje con el botón derecho del ratón y seleccione Flexible. Un icono que denota el estado flexible marca el subensamblaje en el navegador.
- Continúe seleccionando subensamblajes y hágalos flexibles, si es necesario.
- Pulse Guardar para guardar en el archivo del ensamblaje el estado de flexible de los elementos a los que ha asignado dicho estado. Los archivos de componentes individuales no se ven afectados.
Para desactivar la flexibilidad, pulse con el botón derecho del ratón en un subensamblaje flexible y pulse para eliminar la marca de verificación correspondiente.
