Diseña uniones de chaveta y realiza comprobaciones de resistencia. Una vez introducido el diámetro del eje, se seleccionan la chaveta correspondiente y la longitud mínima que puede soportar la carga requerida. Se pueden calcular hasta cuatro chavetas.

En el Generador de conexiones de chavetas paralelas:

Introduzca información en la ficha Diseño para diseñar una chaveta sin realizar el cálculo.
En la ficha Cálculo, seleccione el método de cálculo o el tipo de cálculo de resistencia.

Consejo Consulte el Manual del ingeniero para obtener información sobre los valores recomendados para los cálculos en unidades métricas e imperiales.

Procedimientos

Diseño de chavetas

Inserción de una conexión de chaveta

En la cinta de opciones, pulse ficha Diseñopanel Transmisión de potencia Clave.
En la ficha Diseño:
- Pulse la flecha abajo situada junto al campo de edición del cuadro Chaveta para seleccionar una chaveta en el Centro de contenido. Seleccione la norma y la chaveta adecuadas.
  NotaPara poder seleccionar la chaveta, es preciso estar conectado al Centro de contenido.
- Especifique la longitud de la chaveta.
- Escriba el número de chavetas que desee insertar.
- Si ha seleccionado 2 o más chavetas, debe seleccionar también el ángulo.
- Seleccione el tipo de acanalado en el cuadro Acanalado del eje. No podrá cambiar el tipo de acanalado después de la edición.
- Si ha seleccionado la opción Crear nuevo, defina el tipo de acanalado de eje usando los iconos. Si ha elegido la opción Seleccionar existente, seleccione el acanalado existente en el ensamblaje.
- Defina las caras del eje donde se deba colocar el acanalado. Los parámetros de la chaveta se definen en función del diámetro del eje.
- Defina la posición del acanalado del cubo.
- En el área Seleccione objetos a generar, seleccione los objetos que desee insertar. Por defecto, todas las opciones están activadas. Desactive las opciones pulsando los iconos correspondientes.
Pulse Aceptar.

Inserción de un componente de conexión individual: acanalado de eje

En la cinta de opciones, pulse ficha Diseñopanel Transmisión de potencia Clave.
En la ficha Diseño:
- Pulse la flecha situada junto al campo de edición del cuadro Chaveta para seleccionar una chaveta en el Centro de contenido. Seleccione la norma y la chaveta.
  NotaPara poder seleccionar la chaveta, es preciso estar conectado al Centro de contenido.
- Especifique la longitud de la chaveta.
- Escriba el número de chavetas que desee insertar.
- Si ha seleccionado 2 o más chavetas, debe seleccionar también el ángulo.
- Seleccione el tipo de acanalado. No podrá cambiar el tipo de acanalado después de la edición.
- Si ha seleccionado la opción Crear nuevo, defina el tipo de acanalado de eje usando los iconos. Si ha elegido la opción Seleccionar existente, seleccione el acanalado existente en el ensamblaje.
- Defina las caras del eje donde se deba colocar el acanalado. Los parámetros de la chaveta se definen en función del diámetro del eje.
- Defina la posición del acanalado del cubo.
- Pulse el primer (Inserta una chaveta) y el tercer icono (Inserta acanalado de cubo) del área Seleccionar objetos a generar para desactivar la inserción de la chaveta y el acanalado del cubo.
Pulse Aceptar.

Inserción de una conexión de chaveta cuando existe un acanalado de eje

En la cinta de opciones, pulse ficha Diseñopanel Transmisión de potencia Clave.
En la ficha Diseño:
- Pulse la flecha abajo situada junto al campo de edición del cuadro Chaveta para seleccionar una chaveta en el Centro de contenido. Seleccione la norma y la chaveta.
  NotaPara poder seleccionar la chaveta, es preciso estar conectado al Centro de contenido.
- Elija la opción Seleccionar existente en el cuadro Acanalado del eje. No podrá cambiar estos ajustes después de la edición.
- Los parámetros de la chaveta se definen en función del acanalado del eje.
- Escriba el ángulo, si es necesario.
- Defina las caras del eje donde se deba colocar la chaveta.
- Escriba la longitud de la chaveta, si es necesario.
- Defina la posición del acanalado del cubo.
- En el área Seleccione objetos a generar, seleccione los objetos que desee insertar. Por defecto, todas las opciones están activadas. Desactive las opciones pulsando los iconos correspondientes. La opción Acanalado del eje está desactivada por defecto.
Pulse Aceptar.

NotaLos acanalados de eje válidos que se pueden seleccionar son los que se hayan creado mediante el Generador de conexiones de chaveta con Autodesk Inventor 11 y versiones anteriores.

Inserción adicional de componentes de conexión

Abra el ensamblaje con la conexión de chaveta de Design Accelerator ya insertada.
Seleccione la conexión de chaveta, pulse con el botón derecho del ratón para abrir el menú contextual y seleccione Editar con Design Accelerator.
En el área Seleccionar objetos a generar, pulse el icono del objeto insertado (chaveta, acanalado, cubo).
Si selecciona una chaveta, puede insertarla directamente en el ensamblaje. Si selecciona un acanalado o un cubo, debe especificar la geometría.

Edición de una conexión de chaveta

Abra el ensamblaje con la conexión de chaveta de Design Accelerator ya insertada.
Seleccione la conexión de chaveta, pulse con el botón derecho del ratón para abrir el menú contextual y seleccione el comando Editar con Design Accelerator.
Puede añadir componentes a la conexión o cambiar sus cotas. No puede suprimir componentes de la conexión. Los componentes insertados no se pueden suprimir desde el Generador de conexiones de chaveta. Sólo se pueden suprimir en el ensamblaje de Autodesk Inventor.

Cálculo de una chaveta

En la cinta de opciones, pulse ficha Diseñopanel Transmisión de potencia Clave.
En la ficha Diseño, pulse la flecha abajo situada junto al campo de edición del cuadro Chaveta para seleccionar una chaveta en el Centro de contenido. Seleccione la norma y la chaveta.
NotaPara poder seleccionar la chaveta, es preciso estar conectado al Centro de contenido.
Cambie a la ficha Cálculo.
Seleccione el tipo de cálculo de resistencia.
Introduzca los valores de cálculo. Puede modificar los valores y las unidades directamente en los campos de edición.
Pulse Calcular para realizar el cálculo.
Los resultados del cálculo se muestran en el área Resultados. Las entradas que fallen en el cálculo aparecerán en rojo (su valor no corresponde con otros valores insertados o con los criterios de cálculo). El informe acerca de los cálculos se muestra en el área Resumen de mensajes, que aparece al pulsar el cheurón situado en la parte inferior derecha de la ficha Cálculo.
Pulse Aceptar.

Referencias

Generador de conexiones de chavetas paralelas: ficha Diseño

La ficha Diseño permite diseñar una conexión de chaveta.

Cuando se desea diseñar una chaveta nueva, el Generador de conexiones de chavetas se abre con los valores de la última conexión de chaveta válida que se haya insertado.

Además, es preciso estar conectado con el Centro de contenido, donde se almacenan las chavetas. Si no se está conectado al Centro de contenido, el área de selección de chavetas aparece sombreada.

Para obtener información sobre cómo utilizar el Centro de contenido, consulte la Ayuda del Centro de contenido o la Ayuda sobre administración de bibliotecas en grupos de trabajo de diseño.

Acceso:

Cinta de opciones: ficha Diseño

panel Transmisión de potencia

Chaveta

Notasi va a colocar chavetas en ranuras que ya existan, seleccione alguna geometría de colocación adicional para asegurar la exactitud.

Tecla

Especifica una chaveta y sus propiedades básicas.

La primera lista de selección se usa para elegir una chaveta del Centro de contenido.
La primera lista de selección se emplea para especificar el tipo de acanalado del eje. Puede insertar la chaveta basándose en el acanalado de eje existente o crear un nuevo acanalado. La selección determina los botones de posición habilitados en el cuadro Acanalado del eje.
Diámetro de eje	Especifique el diámetro del eje. En función de esta cota, se selecciona la chaveta adecuada. Si hace clic en la flecha abajo situada junto al campo de edición, puede escribir manualmente el diámetro o medirlo en Autodesk Inventor. Cuando se selecciona Referencia 1, el valor del diámetro del eje se introduce automáticamente en el campo de edición. Tras esto, el campo de edición se bloquea y ya no se pueden realizar más cambios. Notael diámetro del eje debe encontrarse dentro del rango normalizado especificado. Recomendaciones: si los ejes están expuestos a una carga adicional procedente de fuerzas radiales externas (por ejemplo, con engranajes), elija un diámetro del eje que sea aproximadamente entre un 20 y un 30% mayor que el diámetro mínimo.
	El comando Actualizar, basándose en la cota especificada (Diámetro de eje), actualiza la lista de chavetas del Centro de contenido. Si se cambia el valor de Diámetro de eje y la lista de chavetas recomendadas para ese diámetro no es precisa, el botón Actualizar pasa a estar disponible. Cuando se pulsa Actualizar, la lista de chavetas del Centro de contenido se actualiza en función del valor de Diámetro de eje.
Longitud de chaveta	Muestra una lista de las longitudes de chaveta adecuadas para la chaveta seleccionada. El valor de longitud de la chaveta se actualiza y se inserta automáticamente de acuerdo con la chaveta seleccionada.
Nº:	Especifique el número de chavetas. Para transferir momentos de torsión más altos, se pueden usar hasta cuatro chavetas en el acoplamiento. Las chavetas se disponen simétricamente en el eje (en posiciones opuestas). También se usa un diseño no simétrico para transferir momentos cíclicos (con un espaciado de 120Â°).
Ángulo	Especifica un ángulo entre chavetas o ranuras. Si hay dos elementos, el usuario puede seleccionar el ángulo. En otros casos, se selecciona automáticamente.

Acanalado del eje

Especifica un acanalado de eje y su posición.
La primera lista de selección se emplea para especificar el tipo de acanalado del eje. Puede insertar la chaveta basándose en el acanalado de eje existente o crear un nuevo acanalado. La selección determina los botones de posición habilitados en el cuadro Acanalado del eje.
Crear nuevo	Crea un nuevo acanalado de eje.
Seleccionar existente	Selecciona una operación de acanalado del eje de Autodesk Inventor. A partir de las cotas, se busca la chaveta adecuada.
	Notacuando se usa esta opción, el acanalado de eje existente no se modifica.
Opciones de tipo de acanalado:
Acanalado con extremos redondeados Acanalado con un extremo redondeado Acanalado plano
Opciones de colocación:
Referencia 1	Cara cilíndrica.
Referencia 2	Cara inicial o plano de trabajo con la opción Cambiar.
	NotaLa opción Cambiar sólo está disponible si se selecciona un plano de trabajo.
Orientación	Especifica un plano de orientación que se utiliza para la posición del acanalado en la cara cilíndrica. El programa selecciona el plano de orientación automáticamente.
Radio	Especifica el diámetro de la herramienta para un acanalado plano.

Acanalado del cubo

Especifica un acanalado de cubo y su posición.
Opciones de posición:
Referencia 1	Especifica la cara plana de inicio y de terminación o el plano de trabajo. (El generador selecciona automáticamente la cara de terminación. Si existe un problema con la definición de la cara de terminación, deberá seleccionarla.)
Referencia 2	Especifica un punto inicial (puede ser una arista cilíndrica o un punto de trabajo) y la opción Cambiar. Pulse la opción Cambiar para cambiar la dirección del acanalado. Notala opción Cambiar sólo está disponible si se selecciona un plano de trabajo.
Orientación	Especifica el plano de orientación que se utiliza para la posición del acanalado en la cara cilíndrica. El programa selecciona el plano de orientación automáticamente.

Seleccione objetos para generar

Tres opciones definen lo que se inserta:

Clave	Inserta una chaveta seleccionada desde el Centro de contenido.
Acanalado del eje	Genera un acanalado de eje en la geometría seleccionada.
Acanalado del cubo	Genera un acanalado de cubo en la geometría seleccionada.

Notasi se inserta un objeto (por ejemplo, un acanalado de eje o de cubo), no se puede cambiar durante la edición.

Notasi se insertan acanalados de eje y de cubo, su posición relativa se fija automáticamente por medio de una restricción, por lo que no se puede cambiar la posición de ninguno de ellos por separado.

La chaveta se inserta automáticamente en la geometría seleccionada de acuerdo con las siguientes condiciones:

Si se crean un acanalado de eje y un acanalado de cubo, la chaveta se inserta en el acanalado de eje.
Si el acanalado de eje está insertado o se selecciona como existente y se crea un acanalado de cubo, la chaveta se inserta en el acanalado de cubo.
No se crean restricciones y la chaveta se inserta en el punto original del documento.

Resumen de mensajes

Muestra los informes sobre el cálculo. Para abrir el área Resumen de mensajes en la parte inferior de las fichas Cálculo y Diseño, pulse dos veces en la línea doble situada al final de las fichas o una vez en el cheurón que aparece en la parte inferior de éstas.

Vista preliminar gráfica

En Autodesk Inventor, se muestra una vista preliminar gráfica de la geometría seleccionada y del tipo de acanalado. Puede usar los pinzamientos para especificar la longitud del acanalado, por ejemplo.

La vista preliminar y los pinzamientos disponibles son diferentes para los tres tipos de acanalado posibles:

A.) Acanalado con extremos redondeados

1. Use el pinzamiento para especificar la posición en relación con la arista inicial.

2. Use el pinzamiento para especificar la posición de rotación.

En Autodesk Inventor, se muestra una vista preliminar gráfica de la geometría seleccionada y del tipo de acanalado. Puede usar los pinzamientos para especificar la longitud del acanalado, por ejemplo.
La vista preliminar y los pinzamientos disponibles son diferentes para los tres tipos de acanalado posibles:

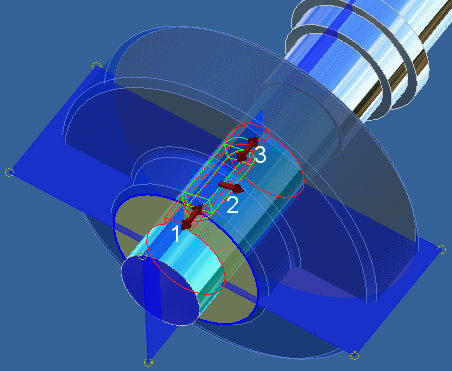

A.) Acanalado con extremos redondeados

1. Use el pinzamiento para especificar la posición en relación con la arista inicial.
2. Use el pinzamiento para especificar la posición de rotación.
3. Use el pinzamiento para especificar la longitud de la chaveta. La longitud del acanalado se actualiza automáticamente en función de la longitud de la chaveta.

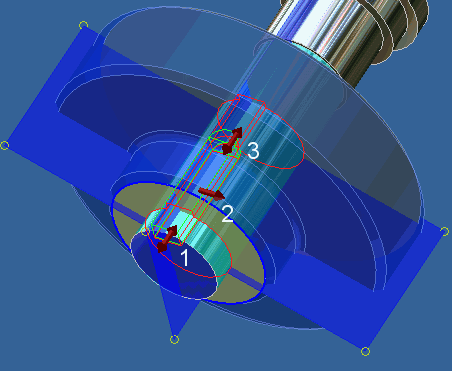

B.) Acanalado con un extremo redondeado

1. Use el pinzamiento para especificar la posición en relación con la arista inicial.
2. Use el pinzamiento para especificar la posición de rotación.
3. Use el pinzamiento para especificar la longitud de la chaveta. La longitud del acanalado se actualiza automáticamente en función de la longitud de la chaveta.

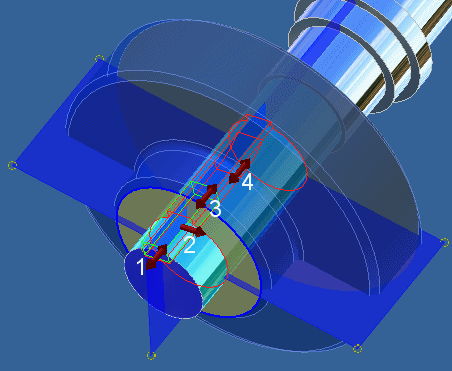

C.) Acanalado plano

1. Use el pinzamiento para especificar la posición en relación con la arista inicial.
2. Use el pinzamiento para especificar la posición de rotación.
3. Use el pinzamiento para especificar la longitud de la chaveta. La longitud del acanalado se actualiza automáticamente en función de la longitud de la chaveta.
4. Use el pinzamiento para especificar la longitud de acanalado.

Ficha Cálculo

Comandos de la barra de herramientas

Generador de conexiones de chavetas paralelas: ficha Cálculo

Use esta ficha para calcular los datos del generador en función de las selecciones realizadas en la ficha Diseño.

Acceso:

Cinta de opciones: ficha Diseño

panel Transmisión de potencia

Clave

y pulse la ficha Cálculo.

Tipo de cálculo de resistencia

Diseñar longitud de chaveta	Diseña las cotas óptimas de chaveta para la carga, las cotas y las propiedades de la junta especificadas.
Comprobar cálculo	Realiza la comprobación de resistencia para la carga, las cotas y las propiedades de la junta especificadas.
Cálculo simplificado	Calcula la fuerza a partir del par de torsión a la distancia d/2, sin chaflán y con una profundidad del acanalado de h/2.

Cargas

Introduce la carga por medio de la potencia, la velocidad o el par de torsión dependiendo del método elegido en la lista.
Potencia, VelocidadPar de torsión	Calcula el par de torsión en función de la potencia y la velocidad.
Par de torsión, VelocidadPotencia	Calcula la potencia en función del par de torsión y la velocidad.
Potencia, Par de torsiónVelocidad	Calcula la velocidad en función de la potencia y el par de torsión.

Cotas

Diámetro de eje	Elige un diámetro de eje suficiente para que el diámetro de un eje sólido d1, no debilitado por un acanalado de chaveta, sea mayor que el diámetro mínimo requerido, d1min.
	Advertencia: el diámetro del eje debe encontrarse dentro del rango normalizado especificado.
	Recomendaciones: si los ejes están expuestos a una carga adicional de fuerzas radiales externas (por ejemplo, con engranajes), elija el diámetro del eje de manera que el diámetro d1 sea aproximadamente de un 20 a un 30% mayor que el diámetro mínimo d1.
Diámetro interior del eje hueco	Si usa un eje hueco en el acoplamiento, especifique el diámetro interior del eje. Este parámetro afecta al tamaño de la carga del eje en la torsión y también afecta en buena medida a la determinación del diámetro mínimo permitido del eje.
Tamaño de chaveta	Especifica la anchura y la altura de la chaveta.
Longitud de chaveta	Especifica la longitud de la chaveta. Elija una longitud de chaveta dentro del rango normalizado especificado, de manera que sea mayor que la longitud mínima. Al determinar la longitud, tenga en cuenta que la longitud elegida para la chaveta influye en la longitud del cubo.
Longitud de ranura	Especifica la longitud de la ranura.

Material de chaveta

La base de datos de materiales no está conectada a la biblioteca de estilos de materiales de Autodesk Inventor.

Notalos valores del campo de edición que no son satisfactorios cambian al color rojo cuando se pulsa Calcular.

Advertencia: determina empíricamente los parámetros de resistencia del material y refleja los valores mínimos aplicables a un grupo de materiales. Aunque estos valores sean parecidos a los obtenidos mediante la medición de materiales concretos, en los cálculos finales se recomienda usar los parámetros del material indicados en la hoja del material o en las especificaciones del fabricante.

Especifica los valores del material indicados por el usuario o seleccionados en la base de datos de materiales. Si selecciona un material en la base de datos de materiales, sus valores se insertan automáticamente en el campo de edición siguiente y éste se bloquea. Para desbloquear el campo, desactive la casilla de verificación.

Presión admitida

Especifica la presión admitida del material de la chaveta con la calidad más baja del grupo Propiedades de junta. Se analizará la presión de la chaveta durante la comprobación de resistencia.

Material del eje

Especifica los valores del material indicados por el usuario o seleccionados en la base de datos de materiales. Si selecciona un material en la base de datos de materiales, sus valores se insertan automáticamente en el campo de edición siguiente y éste se bloquea. Para desbloquear el campo, desactive la casilla de verificación.
Presión admitida	Especifica la presión admitida del material de la chaveta con la calidad más baja del grupo Propiedades de junta. Se analizará la presión de la chaveta durante la comprobación de resistencia.
Tensión de corte admitida	Especifica la presión admitida del material de la chaveta con la calidad más baja del grupo Propiedades de junta. Este valor se usa en el diseño del diámetro de eje mínimo.

Material del cubo

Especifica los valores del material indicados por el usuario o selecciona un material en la base de datos de materiales. Si selecciona un material en la base de datos de materiales, sus valores se insertan automáticamente en el campo de edición siguiente y éste se bloquea. Para desbloquear el campo, desactive la casilla de verificación.
Presión admitida	Especifica la presión admitida del material de la chaveta con la calidad más baja del grupo Propiedades de junta. Se analizará la presión de la chaveta durante la comprobación de resistencia.

Propiedades de junta

Número de chaveta	Para transferir momentos de torsión más altos, se pueden usar dos chavetas en el acoplamiento. Las chavetas se disponen simétricamente en el eje (en posiciones opuestas). También se usa un diseño no simétrico para transferir momentos cíclicos (con un espaciado de 120°). Aunque en teoría la capacidad de carga de un acoplamiento con dos chavetas debería duplicarse, en realidad es más baja a causa de las imprecisiones de la fabricación. En la práctica, la capacidad de carga se considera normalmente 1,5 veces más alta que la del acoplamiento con una chaveta.
Seguridad deseada	En relación con la precisión y la validez de la información de entrada, la importancia del acoplamiento, la calidad de la producción y la precisión del cálculo, se suele elegir un valor que esté comprendido en el rango de 1,5 a 3.
	Valores orientativos para elegir la seguridad:
	1,3 a 1,5: información de entrada muy precisa, conocimiento perfecto de las características del material, alta calidad y seguimiento exacto de la tecnología de producción. Corresponde a acoplamientos sin importancia, sin graves consecuencias en caso de que se dañen. 1,5 a 1,8: cálculo menos preciso sin ninguna verificación experimental, menor precisión en la tecnología de producción, acoplamientos de menor importancia. 1,8 a 2,5: menor precisión de cálculo, determinación aproximada de las características del material, conocimiento inexacto de los efectos reales de la carga externa. Diámetros de ejes grandes, acoplamientos importantes cuyos daños podrían poner en peligro vidas humanas o provocar grandes pérdidas materiales. Notaen el caso de los acoplamientos que se emplean en entornos corrosivos o a altas temperaturas se usan niveles de seguridad aun más altos.

Resultados

Muestra los valores calculados y los resultados de la comprobación de resistencia de la chaveta. Los valores se calculan al pulsar Calcular. Las unidades de los valores de los resultados se pueden modificar. Pulse dos veces en el valor especificado que desee cambiar.

Los siguientes parámetros de salida se muestran en el panel Resultados:

NotaPara obtener una descripción más detallada de los parámetros calculados en unidades métricas o imperiales, consulte el Manual del ingeniero.

Resultados
- Mín. Diámetro del eje (d_min)
- Mín. Longitud de chaveta funcional (l_min)
- Longitud funcional (l_f)
Deformación de chaveta
- Seguridad (S)
- Presión calculada (P_Ac)
Deformación de acanalado de chaveta de eje
- Seguridad (S)
- Presión calculada (P_Ac)
Deformación de acanalado de chaveta de cubo
- Seguridad (S)
- Presión calculada (P_Ac)

Área Resumen de mensajes

Muestra los informes sobre el cálculo. Para abrir el área Resumen de mensajes en la parte inferior de la ficha, pulse dos veces la línea doble situada en la parte inferior de la ventana o pulse una vez el cheurón situado también en la parte inferior. Muestra los informes sobre el cálculo.

Ficha Diseño

Condiciones de carga

Comandos de la barra de herramientas

Condiciones de carga

Especifica la influencia de los parámetros de producción y de funcionamiento en la validez de la conexión.

Acceso:

En el panel Transmisión de potencia de la ficha Diseño, pulse Clave, Ranuras con curva envolvente o Splines paralelas y, en la ficha Cálculo, pulse Condiciones de carga.

Tipo de unión
Fijas	Las ranuras están unidas fuertemente mediante presión o fijadas con anillas que impiden el movimiento axial.
Flexible	Las ranuras están unidas de forma flexible para permitir el movimiento axial.
Redondeada	Usa ranuras externas con dientes con cabeza redondeada para alineaciones incorrectas de hasta 5 grados.
	Nota Esta opción está disponible solamente para ranuras con curvatura envolvente y si se selecciona la norma ANSI.

Ka - Factor de aplicación

Este coeficiente refleja el efecto del carácter y el tipo de carga en la disminución de la capacidad de carga o el acoplamiento. Se determina en función de los valores empíricos proporcionados en la tabla siguiente:

Impulso	Tipo de carga
Impulso	Continuo	Impactos leves	Impactos cíclicos	Impactos fuertes
Uniforme	1.0	1.2	1.5	1.8
Impactos leves	1.2	1,3	1,8	2,1
Impactos medios	2.0	2.2	2.4	2.8

Factor de vida útil de fatiga

Este coeficiente refleja el efecto del tipo de funcionamiento y de la vida útil adecuada del acoplamiento (medido en número de ciclos de par de torsión) sobre el aumento de la capacidad de carga del acoplamiento. Se determina en función de los valores empíricos proporcionados en la tabla siguiente:

Nº de ciclos de par de torsión	Factor de vida útil de fatiga, Kf
Nº de ciclos de par de torsión	Unidireccional	Totalmente bidireccional
10000	1.0	1.0
100000	0.5	0.4
1000000	0.4	0,3
10000000	0,3	0.2

Factor de vida útil de desgaste

Este coeficiente refleja el efecto del desgaste de las superficies de contacto durante la vida útil adecuada del acoplamiento (medida en número de revoluciones) sobre el aumento de la capacidad de carga del acoplamiento. Se determina en función de los valores empíricos proporcionados en la tabla siguiente:

Número total de revoluciones [millones]	K_w
0.01	4.0
0.1	2.8
2	2.0
10	1.4
100	1.0
1000	0.7
10000	0.5

Notasólo para juntas flexibles.

Factor de distribución de la carga

En los acoplamientos con dos chavetas, la carga no se distribuye de manera exactamente uniforme entre las dos chavetas a causa de las imprecisiones de producción y ensamblaje. La superficie real de rodamiento con carga del acoplamiento es más pequeña que la superficie de rodamiento con carga que se calcula de forma teórica. El cociente entre las superficies de rodamiento con carga real y teórica del acoplamiento viene determinado por el factor de distribución de la carga. En lo que respecta a la precisión del rodamiento, el tamaño del factor se encuentra en el rango comprendido entre 0,6 y 0,8.

Sugerencia: Para una precisión común de producción e instalación se ha tenido en cuenta un coeficiente de 0.75.

Notaen el caso de los acoplamientos con una chaveta, el factor es igual a 1.

Factor de contacto de lado de diente

Nota este factor sólo está disponible para las ranuras con curva envolvente.

El factor indica que la carga no está repartida de manera uniforme en todos los dientes de la ranura debido a imprecisiones de producción y ensamblaje. En una precisión de montaje común o superior se asume que la mitad de los dientes soportan la carga (K_s = 0.5). En splines con mayor imprecisión de producción, sólo un tercio de los dientes soportan la carga (K_s = 0.3).

Inventor

Puntuación de la comunidad

Etiquetas Etiquetas0

Page statistics

Generador de conexiones de chavetas paralelas

Tabla de contenidos

Comentarios0
