Aumento del rendimiento y la capacidad

• Aplique el nivel de detalle de modelado de los componentes comerciales o de biblioteca a lo estrictamente necesario para un diseño preciso (como cubiertas espaciales, tamaños de agujero y ubicaciones). La adición de detalles innecesarios (como texturas, roscas, operaciones de espira o empalmes) puede afectar al rendimiento y la capacidad.
• Cierre todas las aplicaciones que no necesite tener abiertas, cuando trabaje con grandes archivos de ensamblaje, para reducir la modificación de páginas en el disco duro.
• Descargue los complementos innecesarios antes de abrir un ensamblaje. Consulte el Administrador de complementos para comprobar qué se ha cargado al inicio y determinar si se puede descargar. Por ejemplo, no cargue Sistemas enrutados: Cable y arnés al inicio si no es necesario.
• Considere la posibilidad de no insertar piezas metálicas en absoluto, o de insertar sólo una, en vez de varias. Se pueden sustituir las cantidades en la lista de materiales y en la lista de piezas para contar con el número necesario de fiadores u otras piezas metálicas en un diseño.
• Convierta en una práctica habitual la limpieza de estilos, materiales y definiciones de aspecto que no se utilizan. Cada vez que tiene lugar un cambio de material o de aspecto, el archivo guarda en caché la definición. Si el archivo se referencia muchas veces en un ensamblaje, las definiciones que no se utilizan pueden afectar negativamente a la memoria. Una biblioteca de estilo externa almacena las definiciones de estilos de iluminación, y las bibliotecas de materiales y aspectos de Autodesk se instalan y están siempre disponibles, por lo que no es necesario mantener más que una definición local en caché. Para limpiar las definiciones de estilo que no se utilizan, seleccione ficha Administrar panel Estilos y normas Limpiar. Para limpiar materiales y aspectos, seleccione la ficha Vista panel Material Navegador de materiales. Suprima los materiales y aspectos no utilizados.
• Utilice los comandos de Selección para ocultar o desactivar juegos de componentes basándose en factores como el tamaño o los componentes internos que no se ven. Fíjese en que los informes de la lista de materiales siguen siendo precisos, aunque se desactiven los componentes.

• Desactive los grandes patrones de operaciones en las piezas. Considere la posibilidad de utilizar una textura de mapa de bits en lugar de grandes patrones de operaciones.
• Reduzca los detalles innecesarios en las piezas. Por ejemplo, no cree modelos de roscas, empalmes y dientes de engranaje físicos si el detalle no es necesario para la fabricación.
• Minimice el uso de Desplazar cuerpos en una pieza con varios cuerpos. Selecciónelo para añadir movimientos de grupo a una operación, si es posible.

• Utilice sólo las restricciones de ensamblaje necesarias para conseguir la posición o el movimiento del componente requeridos.
• Evite la redundancia. Use la opción de la aplicación Activar análisis de redundancia de restricciones para comprobar las restricciones redundantes. Una vez terminado el análisis, desactive la opción.
• Minimice el uso de operaciones de ensamblaje.
• Si es posible, utilice una referencia de restricción común. La restricción de todos los componentes a un componente o una geometría común mejora el rendimiento y reduce la complejidad. Por ejemplo, utilice las operaciones de trabajo de origen para restringir componentes en un ensamblaje siempre que sea posible.
• Utilice un origen común para ensamblajes estáticos que utilizan un modelado de esqueleto.
• Restrinja los ensamblajes simétricos a planos medios o ejes centrales.
• Localice y corrija o elimine cualquier error de restricción. Utilice Design Doctor para aislar componentes.
• Utilice iMates para reducir recursos y reforzar la consistencia.
• Utilice patrones de componentes siempre que sea posible.
• Utilice representaciones de nivel de detalle de sustituto para reemplazar el ensamblaje entero con un archivo de una única pieza en el mismo archivo de ensamblaje. La pieza sustituta puede ser cualquier archivo de pieza incluido en el disco. Las piezas sustitutas de superficie compuesta creada mediante el comando Contorno simplificado o Componente derivado reducen de manera significativa los requisitos de memoria y el tamaño de archivo de un ensamblaje.

• Una vez que se hayan añadido componentes a un ensamblaje, desactive los componentes que no sean necesarios para la restricción o la ubicación de nuevos componentes.
• Siempre que sea posible, desactive la visibilidad de espiras y muelles en los archivos de ensamblaje.
• Favorezca que en las representaciones de vista de diseño de los ensamblajes grandes se muestren únicamente los componentes que sean necesarios para las tareas en curso. Eso mejora el rendimiento de los gráficos.
• Cree representaciones de vista de diseño que definan colores específicos para subsistemas con el fin de que resulten fáciles de distinguir y administrar.
• Favorezca que las representaciones de nivel de detalle desactiven los componentes que no sean necesarios para la tarea en curso. Eso reduce la cantidad de memoria en uso. Considere la posibilidad de crear un nivel de detalle de manera ascendente. Por ejemplo, abra un ensamblaje con "Todas las piezas desactivadas" y, después, active las piezas y los componentes que deben mostrarse o utilizarse.
• Desactive el Solucionador de contactos tras realizar un análisis de contacto.
• Desactive Adaptativo. Utilice la opción Flexible si el componente debe adaptarse a una nueva posición.
• Considere la posibilidad de utilizar Forzado de pinzamiento para colocar los componentes con precisión y, después, fijarlos.

• Mantenga el tamaño de los archivos de dibujo lo más pequeño posible reduciendo al mínimo el número de vistas por hoja.

  Por ejemplo, cuente con una vista base del ensamblaje principal, y no más de 4 vistas de otro tipo (proyectada, de detalle o seccionada).

• Reduzca al mínimo el número de hojas en los archivos de dibujo.
• Antes de insertar un archivo .bmp en un cajetín, asegúrese de que el archivo esté guardado con el tamaño de archivo mínimo que admitan las normas de la empresa. En Microsoft Paint, el tipo de archivo por defecto es Mapa de bits de 24 bits. Si se reduce el tipo de archivo a Mapa de bits de 16 colores o Mapa de bits monocromo, aumentará la capacidad.
• En la ficha Dibujo de Parámetros del documento, seleccione Siempre en el menú desplegable Resolución del mapa de bits con una baja resolución para ayudar a reducir el consumo de memoria a la hora de trabajar con modelos grandes o complejos de vistas sombreadas.
• En la ficha Dibujo de Opciones de aplicación, active la opción Modo de ahorro de memoria. El modo de ahorro de memoria hace que Autodesk Inventor utilice menos memoria tanto antes como durante el cálculo de la vista a expensas del rendimiento. Conserva la memoria modificando el modo de carga y descarga de los componentes.

  Sugerencia: para garantizar todas las ventajas del Modo de ahorro de memoria, debe migrar todos los archivos de Autodesk Inventor R10 y versiones anteriores. Para facilitar esta tarea, utilice el Programador de tareas. Vaya al Programador de tareas: Programas Autodesk Autodesk Inventor [versión] Herramientas Programador de tareas.

  Nota Esta opción puede aumentar la capacidad y puede afectar de modo negativo la duración del cálculo de datos de Autodesk Inventor.

Mostrar mensajes de comandos (Mensajes Dinámicos) = Desactivado

Activar selección optimizada = Activado

Activar resaltado previo = Desactivado

Tolerancia de selección: los valores reducidos pueden mejorar el rendimiento.

Deshacer: asegúrese de que haya suficiente espacio libre en la partición especificada para que pueda albergar el archivo de anulaciones.

Carpeta de proyectos: se recomienda trabajar desde la unidad local como método preferente. Procure no trabajar en archivos de Autodesk Inventor a través de una red. Si trabaja en un proyecto colaborativo, utilice el almacén.

Fondo = 1 Color

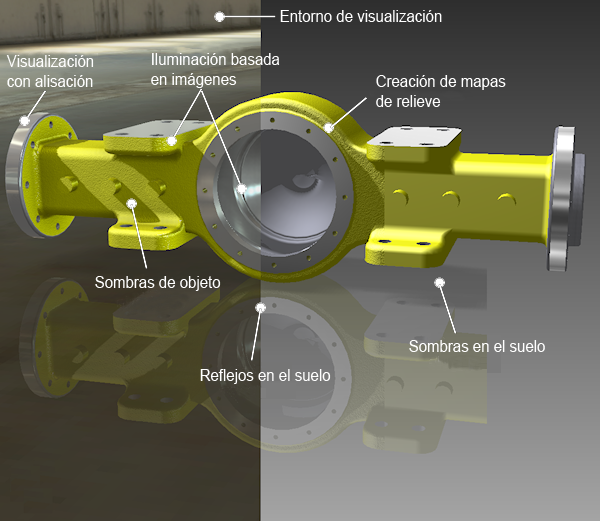

Sombras en el suelo = Desactivado

Otras opciones para mejorar la respuesta de gráficos son:

• Reducir el número de componentes visibles en ensamblajes de gran tamaño.
• Utilice representaciones simplificadas para los componentes de ensamblajes de gran tamaño.

Tiempo de transición de la vista = 0 Inventor administra las transiciones de vista automáticamente; sin embargo, puede anular el parámetro automático reduciendo el tiempo de transición de la vista.

Frecuencia mínima de marcos = 10 esta opción muestra menos información gráfica durante las operaciones Encuadre, Zoom y Rotar. Se administra automáticamente, sin embargo, el parámetro existe para anular manualmente la operación.

Usar hardware de gráficos Direct3D

Tenga en cuenta que el consumo de memoria varía con las distintas tarjetas gráficas. Revise las recomendaciones acerca de las tarjetas de vídeo y otros componentes de hardware en el sitio Web de Autodesk.

Utilice la configuración por defecto de esta ficha. Si experimenta problemas de estabilidad, revise la lista de opciones disponibles de esta página.

Para mejorar el rendimiento y la capacidad:

• Seleccione la opción Activar actualizaciones de fondo en la ficha Dibujo de Opciones de la aplicación. Esta opción muestra rápidamente vistas de dibujo de ráster para ensamblajes grandes y efectúa los cálculos de fondo, a medida que trabaja, de las vistas de dibujo precisas. Puede revisar el dibujo o crear anotaciones de este antes de que finalicen los cálculos de las vistas de dibujo.
• Desactive las opciones Mostrar grosores de línea y Recuperar todas las cotas del modelo al colocar la vista.
• Active la opción Modo de ahorro de memoria. Esta opción permite crear y editar vistas de dibujo de modelos muy grandes o de gran complejidad que de otro modo provocarían problemas de limitación de capacidad. Esta opción también está disponible en Parámetros del documento y se puede anular en cada documento individual dentro de un archivo de dibujo.
  Nota

  • El Modo de ahorro de memoria aumenta la capacidad pero afecta negativamente al rendimiento.
  • las operaciones de creación y modificación de la vista de dibujo no se pueden deshacer ni invertir si la opción Modo de ahorro de memoria está activada. Los comandos Deshacer/Rehacer de la aplicación se desactivan en consecuencia.
• Active una de las siguientes opciones para reducir el consumo de memoria: Previsualizar o Cuadro delimitador. La opción del cuadro delimitador muestra la menor cantidad de gráficos posible y permite un mejor rendimiento.
• Active las opciones de Previsualizar y de Cuadro delimitador para reducir el consumo de memoria. La opción del cuadro delimitador muestra la menor cantidad de gráficos posible y permite un mejor rendimiento.
• Seleccione Vista preliminar seccionada como sin cortar para obtener la vista preliminar de una sección sin cortes.

Deje sin activar la opción Proyectar automáticamente aristas para creación y edición de bocetos, para mejorar el rendimiento y no sacrificar capacidad cuando no se necesite.

Deje sin seleccionar la opción Iconos de notas para aumentar la capacidad.
