Outils de réparation de modèle

Inspectez et réparez les données importées dans un environnement de réparation pour des fichiers importés. Après cette opération, les données importées sont fiables dans les opérations de modélisation en aval.

Méthodes de création d'un corps de réparation :

• Importez le fichier dans l'environnement de réparation à l'aide des convertisseurs sélectionnés.
• Dans le panneau Surface, cliquez sur Réparer les corps, puis sélectionnez un corps de base.
• Dans le panneau Modifier, cliquez sur Copier l'objet pour créer un corps de base, puis sur Réparer les corps dans le panneau Surface.

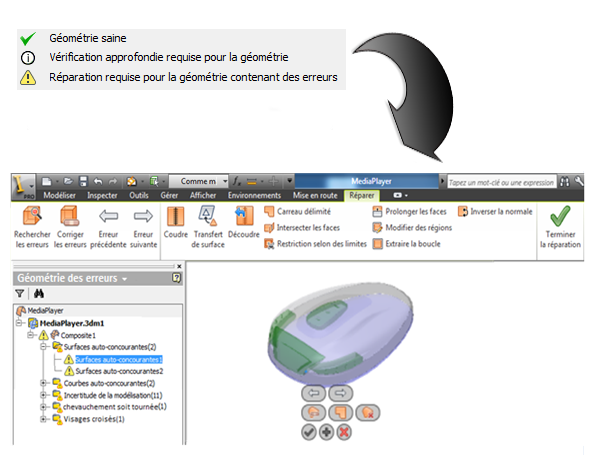

Méthodes d'accès à l'environnement de réparation :

• Dans le navigateur, cliquez deux fois sur le noeud du corps de réparation.
• Dans le navigateur, cliquez avec le bouton droit de la souris sur le noeud du corps de réparation, puis sélectionnez Réparer les corps.

Utilisez la commande Corriger les erreurs pour supprimer les erreurs à l'aide d'une valeur de tolérance indiquée. Cliquez sur une erreur pour localiser celle-ci dans la fenêtre graphique et activez la mini-barre d'outils de réparation.
