Composants des prototypes numériques (types de fichiers)

    Créez ou activez un fichier projet avant d'ouvrir un fichier existant ou créez un fichier pour définir l'emplacement du fichier. Cliquez sur Nouveau pour afficher la boîte de dialogue Nouveau fichier proposant des gabarits pour la création d'un fichier pièce, ensemble ou présentation, d'une pièce en tôle, d'une construction soudée ou d'un dessin. Vous avez le choix entre plusieurs gabarits dotés d’unités prédéfinies.

    Un gabarit contient des informations sur la propriété, notamment les données sur la pièce et le projet et les vues de dessin. Vous pouvez consulter les informations enregistrées dans un fichier en affichant ses propriétés.

    Pour plus d'informations sur les gabarits, reportez-vous à Gabarits. Pour plus d'informations sur les projets, reportez-vous à Projets.

    Fichiers pièce (.ipt)

    L'ouverture d'un fichier pièce se fait dans l'environnement de pièce. Les commandes de pièce permettent de créer des pièces en manipulant et en combinant des esquisses, des fonctions et des corps. Vous pouvez insérer et positionner définitivement des pièces de corps unique dans un ensemble comme elles devront apparaître dans l'ensemble fabriqué. Vous pouvez extraire plusieurs fichiers pièce d'une pièce de plusieurs corps.

    La plupart des pièces commencent par une esquisse. On nomme "esquisse" le contour d'une fonction et la géométrie (par exemple, une trajectoire de balayage ou un axe de rotation) nécessaire à la création de la fonction.

    Un modèle de pièce consiste en un regroupement de fonctions. Le cas échéant, les corps solides inclus dans un fichier pièce de plusieurs corps peuvent partager des fonctions. Les contraintes d'esquisse contrôlent les relations géométriques (parallèle, perpendiculaire, etc.). Les cotes définissent la taille. On parle collectivement de modélisation paramétrique. Vous pouvez ajuster les paramètres de contrainte et de cote qui contrôlent la taille et la forme d'un modèle et visualiser rapidement le résultat des modifications.

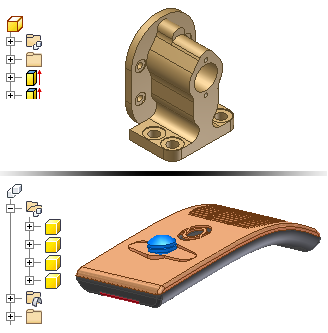

    L'image suivante représente une pièce de corps unique (en haut) et une pièce de plusieurs corps (en bas). Vous remarquerez les icônes différentes pour chaque type de pièce.

    Fichiers dessin (.idw, .dwg)

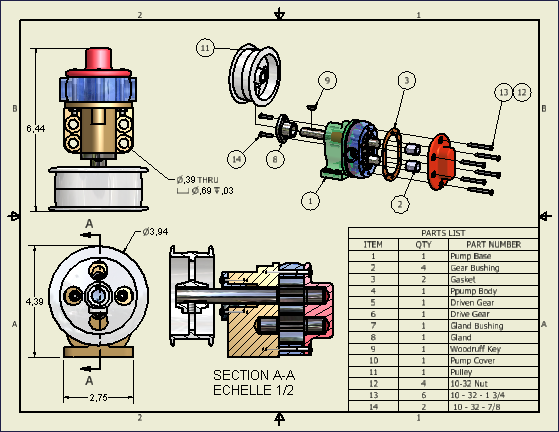

    Après la création d’un modèle, vous pouvez créer un dessin pour documenter votre projet. Dans un dessin, vous pouvez placer les vues d'un modèle sur une ou plusieurs feuilles. Vous ajoutez ensuite des cotes et d'autres annotations de dessin pour documenter le modèle.

    Les modèles à utiliser comme point de départ de vos dessins portent l'extension de fichier de dessin standard (.idw, .dwg).

    Autodesk Inventor conserve les liens entre les composants et les dessins afin que vous puissiez créer un dessin à tout moment pendant la création d'un composant. Par défaut, le dessin est automatiquement mis à jour lors de la modification du composant. Toutefois, il est conseillé d'attendre que la conception d'un composant soit presque terminée avant de créer un dessin. Modifiez les détails du dessin (ajoutez ou supprimez des cotes ou des vues ou modifiez les emplacements des notes et des repères) pour tenir compte des changements.
