A propos de ce didacticiel

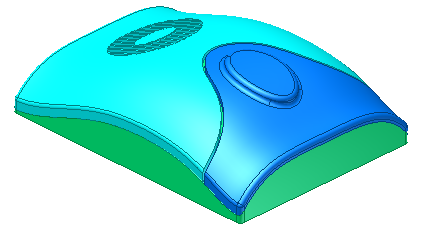

Procédez à une modélisation avancée avec des splines et des surfaces.

Ce didacticiel décrit les outils disponibles pour la création et le contrôle de la forme des splines. Les surfaces sont utilisées pour déterminer la forme de la pièce et définir les contours de scission de corps

Objectifs

Au cours de cette leçon, vous allez apprendre à effectuer les opérations suivantes :

• Créer et définir des splines.
• Lisser avec un rail.
• Créer des surfaces.
• Remplacer une face.
• Prolonger les arêtes de surface.
• Scinder la pièce en plusieurs corps.
• Utiliser la commande Gravure.
• Créer une grille.

Conditions préalables

• Comprendre comment ouvrir, créer et enregistrer des fichiers pièce dans votre projet actif.
• Comprendre les concepts de base de modélisation des solides.

Paramètres système

Dans la boîte de dialogue Options d'application, l'onglet Esquisse active les paramètres suivants :

• Modifier la cote une fois créée.
• Projeter automatiquement les arêtes pour la création et la modification d'esquisse.
• Projeter automatiquement l'origine de la pièce lors de la création de l'esquisse.

L'affichage des lignes de la grille n'est activé dans aucune image d'environnement d'esquisse de ce didacticiel.

RemarqueVous pouvez spécifier le modèle de couleurs des icônes dans Options d'application. L'aspect des icônes présentées dans ce didacticiel varie si vous n'utilisez pas le modèle de couleurs indiqué dans l'image suivante.

Conseils de navigation

• Utilisez Suivant ou Précédent dans l'angle inférieur gauche pour passer à la page suivante ou revenir à la précédente.
