Orienter le profilé en C supérieur

    Sommaire
    No headers

    L'orientation du profilé en C doit être modifiée pour répondre aux objectifs de la conception.

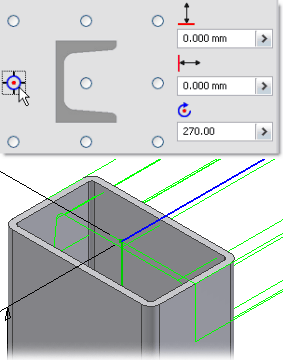

    1. Cliquez sur le bouton radio pour déplacer les indicateurs d'orientation comme indiqué ci-dessous, de façon à ce que la partie supérieure du profilé en C affleure avec les extrémités des tubes.
    2. Cliquez sur Appliquer.

    Précédent | Suivant
