No headersVous sélectionnez maintenant la géométrie pour positionner les membres de l'ossature supérieure et inférieure. Pour les membres de l'ossature inférieure :

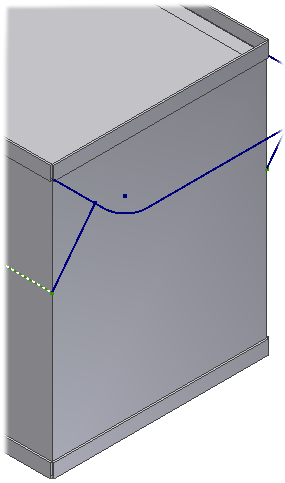

- Sélectionnez les quatre arêtes inférieures. Veillez à ce que la première sélection corresponde à l'image (voir le curseur).
- Réglez l'indicateur d'orientation comme indiqué.
- Dans le champ Angle, choisissez la valeur 0.00 deg.
Il s'agit de faire affleurer les surfaces internes des profilés en L avec le solide. Puisque les profilés ont une largeur de 5 mm, le décalage doit être de 5 mm.
- Dans les champs Décalage horizontal et Décalage vertical, entrez la valeur -5 mm.
- Cliquez sur Appliquer. La boîte de dialogue Créer une ossature s'affiche.
- Cliquez sur OK.
Pour les membres de l'ossature supérieure :
