Per impostazione predefinita, nei disegni tutti gli oggetti vengono formattati utilizzando l'impostazione Per norme per il layer e per lo stile degli oggetti. L'impostazione Per norme è configurato nello stile Default oggetto.
Lo stile Default oggetto mappa i singoli tipi di oggetti di disegno per determinati stili e layer. A differenza di altri stili usati dallo stile standard, per ogni norma vi è un solo stile Default oggetto.
Impostazione di uno stile per un oggetto selezionato
L'elenco degli stili nella scheda Annotazione della barra multifunzione visualizza lo stile corrente di un oggetto selezionato nel disegno. Per default, gli oggetti utilizzano lo stile oggetto Per norme specificato in Default oggetto. Per modificare lo stile di un oggetto selezionato, selezionare un altro stile dall'elenco Stili. La formattazione dell'oggetto selezionato viene modificata in base al nuovo stile.
NotaSe gli attributi di stile vengono sostituiti per l'oggetto, le sostituzioni vengono perse quando si applica un nuovo stile.
Impostazione di uno stile per più oggetti selezionati dello stesso tipo
Quando si seleziona più di un oggetto dello stesso tipo e tutti gli oggetti vengono definiti dallo stesso stile, l'elenco degli stili mostra il nome dello stile. La selezione di un nuovo stile influisce su tutti gli oggetti selezionati.
Se si è selezionato più di un oggetto dello stesso tipo, ma gli oggetti vengono definiti da stili diversi, l'elenco degli stili è vuoto. È possibile selezionare uno stile dall'elenco per formattare nuovamente gli oggetti selezionati con un solo stile.
Significato dell'opzione Per norme
Per specificare molte delle proprietà di formattazione di un oggetto di disegno, ad esempio una quota o un numero di riferimento, occorrono uno stile layer e uno stile oggetto. Quando si crea l'oggetto di disegno, il valore di default per lo stile layer e lo stile oggetto è Per norme, e l'oggetto presenta il nome dello stile della norma attiva. Autodesk Inventor valuta gli oggetti in base al layer Per norme o allo stile oggetto, trovando lo stile layer o lo stile oggetto associato alla norma.
Effetti della modifica dello stile oggetto di default
Modificando lo stile oggetto di default, tutti gli oggetti che fanno riferimento a tale stile vengono aggiornati alle nuove impostazioni, così come accade per qualsiasi altro stile.
Ad esempio, si supponga di star elaborando un disegno la cui norma attiva è MiaNorma. MiaNorma usa uno stile oggetto di default denominato MieiDefaultOggetto. Si modifica MieiDefaultOggetto sostituendo il layer di default per l'oggetto Numero di riferimento con MioLayerNumeroriferimento. Come risultato, tutti i numeri di riferimento creati usando MiaNorma, con il layer impostato su Per norme, vengono aggiornati per usare MioLayerNumeroriferimento.
Effetti della modifica della norma mediante la selezione di un altro stile oggetto di default
Sulla base del concetto relativo alla modifica degli stili oggetto di default, è possibile modificare uno stile standard selezionando un altro stile oggetto di default. In tal modo è possibile aggiornare un disegno completo. Tutti gli oggetti che fanno riferimento alla norma vengono aggiornati per riflettere le impostazioni del nuovo stile oggetto di default.
Questo modo di procedere risulta utile quando si formatta nuovamente un disegno passando dallo schema layer standard della società A a quello della società B.
Procedure
Imposta lo stile di default e un layer per i singoli oggetti del disegno
Il layer e lo stile di default per un tipo di oggetti di disegno è specificato nello stile dei default dell'oggetto.
- Seleziona

. - Nella finestra di dialogo Editor stili e norme, espandere il nodo Default oggetto nel browser e selezionare lo stile Default oggetto.
- Nella finestra Default oggetto, impostare i layer e gli stili per i singoli tipi di oggetto. Fare clic su uno stile oggetto o layer e selezionare un nuovo stile o layer dall'elenco.
- Fare clic su Salva per salvare le modifiche.
- Fare clic su Fatto per chiudere l'Editor stili e norme.
Impostazione dello stile di default dei numeri di riferimento
Utilizzare la finestra di dialogo Editor stili e norme per modificare lo stile dei numeri di riferimento.
- Selezionare la Fare clic su

per aprire la finestra di dialogo Editor stili e norme. - Espandere il nodo Numero di riferimento nel browser e selezionare un numero di riferimento da modificare.
NotaPer creare uno stile del numero di riferimento, selezionare un numero di riferimento esistente da utilizzare come modello. Quindi fare clic su Nuovo e impostare le proprietà nella finestra di dialogo Nuovo stile locale.
- Nella finestra Stile numero di riferimento, nella casella Stili secondari, impostare la direttrice di riferimento e gli stili di testo da utilizzare nei numeri di riferimento.
- Nella finestra Formattazione numero di riferimento, impostare la forma del numero di riferimento, le proprietà da visualizzare e le dimensioni del simbolo.
- Se necessario, impostare la spaziatura offset di default.
- Se opportuno, aggiungere un commento.
- Fare clic su Salva per salvare le modifiche.
- Fare clic su Fatto per chiudere l'Editor stili e norme.
SuggerimentoPer impostare uno stile numero di riferimento di default per i numeri di riferimento, assegnare lo stile per il tipo di oggetto numero in Valori di default oggetto.
Per impostare lo stile di riferimento parziale di default
| | Utilizzare l'Editor stili e norme per impostare gli attributi dello stile del riferimento parziale che si intende utilizzare nei disegni. |
- Seleziona

per aprire l'Editor Stili e norme. - Nel browser selezionare la norma di lavorazione di cui si desidera modificare gli stili.
- Fare clic per espandere Riferimento parziale, quindi fare doppio clic su uno stile elencato.
- Nella finestra Stile riferimento parziale, nelle schede Visualizza e Unità, impostare gli attributi.
- Fare clic su Salva per salvare le modifiche apportate allo stile, quindi fare clic su Fatto.
Le modifiche dello stile apportate vengono registrate solo nel documento corrente. Utilizzare
per sostituire la versione dello stile nella libreria di stili. Fare attenzione durante l'operazione in quanto questa potrebbe interessare gli altri documenti che utilizzano lo stile in questione.
Per impostare o modificare il formato della nota relativa al foro
| | Il formato delle note relative ai fori è controllato dallo stile di quota associato alla nota relativa al foro. Prima di iniziare un disegno, definire uno stile di quota con una definizione della nota relativa al foro per ogni tipo di foro. |
Impostazione del formato della nota relativa al foro nello stile di quota
- Seleziona

per aprire l'Editor stili e norme. Espandere la categoria dello stile Quota, quindi fare doppio clic su uno stile di quota. - Se necessario, nella finestra Stile di quota, fare clic su Nuovo per creare un nuovo stile.
- Nella finestra di dialogo Nuovo nome stile, accettare l'opzione di default "Copia di default (xxx)" o immettere un nuovo nome.
- Selezionare la casella di controllo Aggiungi a norme, in modo che il nuovo stile sia disponibile per tutti i documenti che usano la norma. Fare clic su OK.
- Fare clic sulla scheda Note/direttrici per visualizzare le impostazioni relative ai fori.
- Selezionare il tipo di foro e di filettatura.
- Nel campo Opzioni:
- Rimuovere il segno di spunta dalla casella Usa impostazioni di default per modificare le impostazioni.
- Se disponibile, selezionare Foro prefilettatura per applicare le impostazioni ai tipi di foro e di filettatura selezionati.
- Selezionare Unità parte per usare le unità del modello per le note relative ai fori.
- Fare clic su Precisione e tolleranza per specificare le preferenze riguardanti i parametri di precisione e di tolleranza nella finestra di dialogo Precisione e tolleranza.
- Fare clic su Applica a tutto per applicare le impostazioni selezionate a tutti i tipi di fori e di filettature, incluse le impostazioni nella finestra di dialogo Precisione e tolleranza.
- Fare clic sui pulsanti Valori e Simboli per aggiungere i nomi delle rispettive variabili alla casella di modifica.
- Nella casella Impostazioni generali:
- Fare clic su Modifica nota di quantità per impostare i contenuti delle note di quantità nella finestra di dialogo.
- Fare clic sulla freccia per selezionare uno stile di direttrice. Se necessario, fare clic su Modifica stile direttrice per chiudere lo stile di quota e modificare le caratteristiche dello stile di direttrice.
- Selezionare la casella di controllo per impostare la giustificazione del testo.
- Fare clic sulla freccia per selezionare un orientamento del testo della direttrice.
- Fare clic sulla freccia per selezionare l'allineamento del testo della direttrice rispetto alla linea di raccordo.
- In Impostazioni nota relativa alla filettatura, selezionare Designazione personalizzata per applicare il campo di designazione di filettatura personalizzata dal foglio di calcolo Filettatura.xls al posto della nota di default.
- Selezionare un altro tipo di foro e di filettatura e definirne le impostazioni. Ripetere la procedura per ciascun tipo di foro del disegno.
NotaSalvare le impostazioni prima di chiudere la finestra di dialogo.
Modifica del formato di una nota relativa al foro selezionata
- Nella vista del disegno, fare clic con il pulsante destro del mouse su una nota relativa al foro e selezionare Modifica nota relativa al foro, oppure fare doppio clic su una nota relativa al foro. Nella finestra di dialogo Modifica nota relativa al foro, le opzioni Tipo foro e Tipo filettatura non possono essere modificati.
- Nel campo Opzioni:
- Rimuovere il segno di spunta dalla casella Usa impostazioni di default per modificare le impostazioni.
- Se disponibile, selezionare Foro prefilettatura per applicare le impostazioni ai tipi di foro e di filettatura selezionati.
- Selezionare Unità parte per usare le unità del modello per le note relative ai fori.
- Fare clic su Precisione e tolleranza per specificare le preferenze riguardanti i parametri di precisione e di tolleranza nella finestra di dialogo Precisione e tolleranza.
- Fare clic su Modifica nota di quantità per modificare le impostazioni nella finestra di dialogo Nota di quantità.
- Nella casella di modifica, fare clic e premere il tasto BACKSPACE per rimuovere i valori esistenti.
- Fare clic sui pulsanti Valori e Simboli per aggiungere i nomi delle rispettive variabili alla casella di modifica.
- Fare clic su OK per applicare le nuove impostazioni alla nota relativa al foro selezionata.
Per impostare lo stile di default del riquadro di controllo della geometria
| | Utilizzare Editor stili e norme per impostare gli attributi dei riquadri di controllo della geometria che si aggiungeranno ad un disegno. |
- Seleziona Fare clic su

per aprire la finestra di dialogo Editor stili e norme. - Fare clic per espandere gli elenchi di riquadri di controllo della geometria nel browser, quindi fare doppio clic su uno degli stili.
- Nelle schede Generale e Unità, impostare gli attributi desiderati.
- Fare clic su Salva per salvare le impostazioni di default per il documento corrente.
Per rendere disponibili le impostazioni per tutti i documenti che utilizzano la libreria di stili, scegliere
. È possibile che non si riesca a salvare le modifiche apportate alla libreria di stili se l'amministratore del CAD l'ha bloccata per evitare modifiche non autorizzate.
Impostare i valori di default per lo schizzo e il tratteggio di sezione
| | Gli stili Norme e Tratteggio consentono di definire il tratteggio nei disegni. Gli stili di tratteggio specificano gli attributi di tratteggio, ad esempio, il modello o la scala. Se si modifica uno stile di tratteggio, tutti gli oggetti di tratteggio esistenti che utilizzano quello stile vengono modificati (solo le sostituzioni vengono mantenute). È possibile assegnare uno stile di tratteggio agli oggetti Tratteggio di sezione e Tratteggio di schizzo in Valori di default oggetto. Lo stile di tratteggio impostato viene quindi utilizzato quando si crea una vista di taglio o un tratteggio di schizzo. Lo stile Norme consente di definire le proprietà Valori di default modello di tratteggio materiale e Valori preimpostati in Angolo tratteggio di sezione. Entrambe le proprietà determinano il tratteggio nelle viste in sezione e in altri tipi di viste di taglio. |
SuggerimentoLe modifiche apportate alle impostazioni dello stile sono valide solo per il documento corrente. Salvare lo stile nella libreria di stili per renderlo disponibile per altri documenti.
Modifica di uno stile di tratteggio
È possibile modificare lo stile di tratteggio per impostare gli attributi di tratteggio default per i tratteggi di sezioni e schizzi.
- Seleziona

per aprire l'Editor stili e norme. - Nell'elenco degli stili, espandere Tratteggio, quindi fare clic su uno degli stili di tratteggio elencati.
SuggerimentoPer creare uno stile di tratteggio, fare clic su Nuovo, quindi specificare il nome del nuovo stile.
- Nel gruppo Stile tratteggio, impostare gli attributi di tratteggio:
- Selezionare un modello dal relativo elenco.
- Impostare l'angolo, la scala e lo spostamento.
- Selezionare Doppio per creare una copia del tratteggio ruotato di 90 gradi.
- Se necessario, aggiungere un commento.
- Per aggiungere un modello di tratteggio all'elenco:
- Selezionare Altro dall'elenco dei modelli.
- Nella finestra di dialogo Seleziona modello di tratteggio, selezionare Disponibili per il modello di tratteggio da aggiungere all'elenco.
- Selezionare un modello di tratteggio da utilizzare come modello di default nello stile di tratteggio.
- Fare clic su OK per chiudere la finestra di dialogo Seleziona modello di tratteggio.
- Per caricare i modelli di tratteggio da un file PAT:
- Selezionare Altro dall'elenco dei modelli.
- Nella finestra di dialogo Seleziona modello di tratteggio, fare clic su Carica.
- Nella finestra di dialogo Carica modelli di tratteggio, fare clic sul pulsante Esplora directory per visualizzare la finestra di dialogo Seleziona file modello di tratteggio.
- Nella finestra di dialogo Seleziona file modello di tratteggio, individuare un file PAT, selezionarlo e fare clic su Apri. I modelli di tratteggio validi contenuti nel file PAT selezionato vengono visualizzati nella finestra di dialogo Carica modelli di tratteggio.
- Selezionare uno o più modelli di tratteggio da caricare e fare clic su OK.
- Nella finestra di dialogo Seleziona file modello di tratteggio, selezionare Disponibili per i modelli di tratteggio da aggiungere all'elenco dei modelli nelle finestre di dialogo relative al tratteggio.
- Selezionare un modello di tratteggio da utilizzare come modello di default nello stile di tratteggio.
- Fare clic su OK per chiudere la finestra di dialogo Seleziona modello di tratteggio.
- Fare clic su Salva per salvare le modifiche apportate al documento corrente, quindi fare clic su Fatto per chiudere la finestra di dialogo.
NotaPer utilizzare uno stile di tratteggio come default, assegnare lo stile di tratteggio al tratteggio di sezione o al tipo di oggetto Tratteggio di schizzo in Valori di default oggetto.
Mostra come definire uno stile di tratteggio e impostarlo come default per i riempimenti del tratteggio dello schizzo
Impostazione degli angoli di rotazione di default per i modelli di tratteggio nelle viste in sezione
| | È possibile definire gli angoli dei tratteggi di sezione di default per le viste di taglio nella scheda Generale del gruppo Stile norme. La rotazione del tratteggio finale nelle viste di taglio include l'angolo del tratteggio di sezione di default e l'angolo di rotazione definiti nello stile di tratteggio. NotaGli angoli di rotazione del tratteggio di default vengono applicati quando si creano viste in sezione. Se l'impostazione di default viene modificata, per le viste in sezione esistenti viene mantenuto l'angolo di rotazione del tratteggio come valore sostitutivo della proprietà. |
- Seleziona

per aprire l'Editor stili e norme. - Nell'elenco degli stili, espandere Tratteggio, quindi fare clic su uno degli stili di tratteggio elencati.
- Nella scheda Generale della finestra di dialogo Norme, selezionare Angolo di tratteggio di sezione dall'elenco Valori preimpostati.
- Modificare l'elenco degli angoli di rotazione. Fare clic su Nuovo per aggiungere un angolo di rotazione all'elenco. Fare clic su Elimina per rimuovere un angolo di rotazione dall'elenco.
NotaGli angoli nell'elenco Valori preimpostati sono espressi in gradi. È possibile immettere gr o rad per specificare l'unità di misura nella finestra di dialogo Aggiungi nuovo angolo di tratteggio. I valori espressi in radianti vengono automaticamente convertiti in gradi dopo aver fatto clic su OK o su Applica nella finestra di dialogo Aggiungi nuovo angolo di tratteggio.
- Fare clic su Salva per salvare le modifiche e fare clic su Fatto per chiudere l'Editor stili e norme.
Mappaggio dei materiali sui modelli di tratteggio
Il mappaggio tra materiali e modelli di tratteggio determina i modelli di tratteggio nelle viste di taglio. Se non è stato specificato alcun modello di tratteggio per un materiale, viene utilizzato il modello di tratteggio dello stile di tratteggio corrente.
- Seleziona

per aprire l'Editor stili e norme. - Nell'elenco degli stili, espandere Standard, quindi fare clic su una delle norme elencate.
- Fare clic sulla scheda Valori di default modello di tratteggio materiale nella finestra Norme.
- Nell'elenco Stile tratteggio di default selezionare lo stile di tratteggio di default per il nuovo materiale aggiunto al mappaggio.
- Creazione di un elenco di materiali nella tabella di mappaggio:
- Importare materiali dai file di parti (fare clic su Da file) o dalla libreria di stili materiale del progetto corrente (fare clic su Da libreria di stili).
SuggerimentoModificare il modello di tratteggio di default di modo che corrisponda allo stile di tratteggio desiderato per i materiali importati.
- Aggiungere manualmente i materiali all'elenco. Fare clic sull'ultima riga della tabella e immettere il nome del materiale.
- Per rinominare un materiale, selezionare la riga corrispondente e immettere il nuovo nome del materiale.
- Per eliminare un materiale dalla tabella di mappaggio, selezionare il materiale, fare clic con il pulsante destro del mouse nella finestra e scegliere Elimina.
- Mappaggio dei materiali sui modelli di tratteggio:
- Per modificare il mappaggio per un materiale, fare clic nel campo Modello di tratteggio e selezionare un nuovo modello di tratteggio nell'elenco.
- Per modificare il mappaggio per diversi materiali contemporaneamente, usare CTRL o MAIUSC per creare una selezione multipla. Fare quindi clic nel campo Modello di tratteggio corrispondente ad uno dei materiali selezionati, quindi selezionare un nuovo modello di tratteggio nell'elenco.
- Fare clic su Salva per salvare le modifiche apportate al documento corrente, quindi fare clic su Fatto per chiudere la finestra di dialogo.

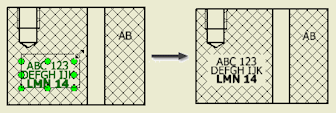

Interruzione del tratteggio intorno alle annotazioni dei disegni
| | Selezionare l'opzione Ritaglio tratteggio nella scheda Disegno della finestra di dialogo Impostazioni documento per interrompere il tratteggio intorno alle annotazioni dei disegni nelle viste di taglio. |
Note:
- Per abilitare il ritaglio sui simboli definiti dall'utente, selezionare l'opzione Ritaglio simbolo per le singole istanze dei simboli.
- Il ritaglio tratteggio non è supportato per i riferimenti parziali e nelle viste assonometriche.
| | SuggerimentoIl tratteggio viene ritagliato in corrispondenza del riquadro d'ingombro del testo della nota. Se necessario, modificare le dimensioni del riquadro d'ingombro per ridimensionare l'area ritagliata. |
Per impostare lo stile dell'elenco delle parti di default
Usare la finestra di dialogo Editor stili e norme per aggiungere o modificare gli attributi di stile degli elenchi delle parti. Le modifiche riguardano solo il documento corrente, salvo se si fa clic su
.
Prestare attenzione se le impostazioni di default nuove o modificate vengono salvate nella libreria di stili. La versione corrente contenuta nella libreria di stili verrà sostituita e altri documenti che fanno riferimento allo stile potrebbero venirne condizionati.
- Fare clic su

. Nel browser degli stili, espandere la cartella Elenco parti. Selezionare quindi uno stile di elenco delle parti dall'elenco visualizzato. - Nel riquadro Stile elenco parti, impostare lo stile di testo di default per gli elenchi delle parti. Nell'area Impostazioni intestazione e tabella impostare le opzioni di intestazione e titolo, lo stile del testo e altre proprietà dell'elenco delle parti.
- Fare clic su Scelta colonne per aprire la finestra di dialogo in cui è possibile definire le colonne da includere nell'elenco delle parti.
- Fare clic sul pulsante Raggruppamento per aprire la finestra di dialogo in cui è possibile definire le chiavi di raggruppamento delle righe negli elenchi delle parti.
- Fare clic su Filtro per aprire la finestra di dialogo Impostazioni filtro e definire i filtri per l'elenco delle parti. I filtri specificati in uno stile di elenco delle parti sono disponibili per tutti gli elenchi presenti nel disegno che utilizzano quel determinato stile. Se si disattiva l'opzione di filtro nello stile, i filtri non vengono applicati di default, ma sono disponibili per un utilizzo successivo.
- Utilizzare la tabella delle colonne dell'elenco delle parti per definirne le relative proprietà di default:
- Modificare i valori nella tabella per adattare intestazioni e larghezze delle colonne.
- Per specificare gli attributi di formattazione e i valori di sostituzione, fare clic con il pulsante destro del mouse su un elemento nella colonna Proprietà e scegliere Formato colonna. Specificare quindi gli attributi di formattazione e i valori di sostituzione nella finestra di dialogo Formato colonna.
- Fare clic su Salva per salvare lo stile modificato nel documento corrente, quindi fare clic su Fatto per chiudere la finestra di dialogo.
Per impostare lo stile di default per le tabelle e i contrassegni di revisione
Usare la finestra di dialogo Editor stili e norme per impostare lo stile di default per le tabelle e i contrassegni di revisione.
- Seleziona Fare clic su

per aprire la finestra di dialogo Editor stili e norme. - Espandere la voce Tabella revisioni e selezionare lo stile tabella revisioni da modificare.
- Nella scheda Tabelle revisioni, impostare i valori di default per le tabelle revisioni.
- Nella scheda Contrassegni di revisione, impostare i valori di default per i contrassegni di revisione.
- Se opportuno, aggiungere un commento.
- Fare clic su Fatto per salvare le modifiche e chiudere la finestra di dialogo Editor stili e norme.
SuggerimentoÈ possibile accedere allo stile tabelle revisioni dal menu visualizzato facendo clic con il pulsante destro del mouse. Selezionare una tabella revisioni o un contrassegno di revisione nel foglio di disegno, fare clic con il pulsante destro del mouse e scegliere l'opzione di modifica della tabella revisioni dal menu.
Per impostare lo stile di testo di default
Lo stile di testo di default di un disegno viene definito dalle norme di disegno attive.
- Fare clic su

per aprire l'Editor stili e norme. - Nella finestra di dialogo, selezionare le norme su cui deve basarsi lo stile.
- Selezionare un nome di stile dall'elenco oppure selezionare Nuovo per creare uno stile di testo personalizzato. Se si crea uno stile, Autodesk Inventor copia lo stile di testo di default.
- Assegnare un altro nome allo stile.
- Impostare il formato del testo selezionando le opzioni appropriate nella finestra di dialogo.
- Salvare il nuovo stile di testo e chiudere l'Editor stili e norme.
Impostare lo stile per le viste del disegno e le annotazioni delle viste.
Nell'Editor stili e norme modificare i valori predefiniti delle viste del disegno e delle annotazioni delle viste.
NotaLe modifiche riguardano solo il documento corrente, a meno che non si scelga


.
Modifica dello stile della vista
- Nella barra multifunzione fare clic sulla

. - Nell'Editor stili e norme espandere la voce Norme. Selezionare quindi uno stile standard dall'elenco visualizzato.
- Selezionare la scheda Preferenze vista nel pannello Norme.
- Dall'elenco Tipo vista scegliere i valori predefiniti delle etichette della vista per tutti i tipi di viste del disegno:
- Selezionare un tipo di vista.
- Modificare il prefisso dell'etichetta.
- Selezionare Vincola a bordo vista per vincolare l'etichetta al bordo della vista del disegno.
- Selezionare Usa delimitatore per consentire l'utilizzo di due stringhe di etichetta separate da un delimitatore.
- Modificare il testo dell'etichetta della vista nel campo Visualizzazione. Fare clic su Inserisci scala vista o Inserisci identificatore vista per inserire rispettivamente la proprietà "scala della vista" o "identificatore della vista" nel campo Visualizzazione. Se necessario, fare clic su Modifica etichetta vista per modificare l'etichetta della vista nella finestra di dialogo Formatta testo.
NotaNella finestra di dialogo Formatta testo è possibile aggiungere proprietà del modello all'etichetta della vista. Le proprietà del modello vengono ignorate nelle etichette di una vista senza modello basata su uno schizzo.
- Specificare la posizione iniziale dell'etichetta scegliendo tra In alto o In basso rispetto alla vista del disegno.
- Fare clic su Mostra/Nascondi visibilità etichetta per impostare la visibilità dell'etichetta.
- Impostare le opzioni Visualizzazione spigoli di filettatura di default per le viste in sezione e dall'alto.
- Selezionare il tipo di proiezione.
- Selezionare il piano di vista anteriore.
- Fare clic su Salva per salvare lo stile nel documento corrente, quindi fare clic su Fatto per chiudere la finestra di dialogo.
Modifica dello stile delle annotazioni della vista
- Nella barra multifunzione fare clic sulla

. - Nell'Editor stili e norme espandere la voce Annotazioni vista. Selezionare quindi uno stile di annotazione della vista dall'elenco visualizzato.
- Nel pannello Stile annotazione vista selezionare tutti i tipi di vista necessari e quindi modificare le impostazioni.
- Impostare i valori predefiniti per le linee di annotazione nell'area Formato:
- Selezionare una miniatura per specificare l'aspetto della linea di definizione della vista.
- Per le viste in sezione, impostare l'opzione Mostra linea intera in modo da visualizzare o nascondere la linea di sezione nella vista di base.
- Per le viste ausiliarie, impostare le opzioni Definizione nella vista di base in modo da visualizzare o nascondere le linee di definizione delle viste ausiliarie spezzate e allineate.
- Per le viste di dettaglio, impostare le opzioni relative all'etichetta con una direttrice nella sezione Formato direttrice. Selezionare un tipo di linea direttrice dall'elenco. Impostare l'opzione Disegna terminazione per controllare la visualizzazione della punta freccia (terminazione) della direttrice. Impostare l'orientamento e l'allineamento del testo dell'etichetta nella direttrice.
- Nell'area Terminazione impostare le proprietà della terminazione. Specificare la lunghezza della linea di estensione della direttrice, selezionare una punta freccia e quindi specificare le dimensioni della punta freccia.
- Nell'area Stile testo selezionare lo stile desiderato per i testi delle etichette della vista. Fare clic su Modifica stile testo per modificare lo stile di testo selezionato.
- Se necessario, aggiungere un commento nel campo Commenti.
- Fare clic su Salva per salvare lo stile nel documento corrente, quindi fare clic su Fatto per chiudere la finestra di dialogo.
Nota(Identificatore vista) Quando si crea una sezione, un dettaglio o una vista ausiliaria, viene utilizzata l'indicizzazione alfanumerica automatica per generare l'identificatore della vista. I caratteri seguenti sono esclusi di default dalla sequenza di indicizzazione: I, O, Q, S, X e Z. È possibile personalizzare l'elenco di caratteri esclusi nella scheda Generale del pannello Stili norme.
Per impostare lo stile di default per le annotazioni di saldatura
| | Usare gli stili Simbolo di saldatura e Cordone di saldatura per impostare i valori predefiniti per l'aggiunta di simboli di saldatura, millepiedi e riempimenti estremità ad un disegno. Gli stili di saldatura definiti incidono anche sulla formattazione delle annotazioni di saldatura recuperate dal modello. |
- Seleziona

per aprire l'Editor stili e norme. - Nel browser degli stili, fare clic per espandere il simbolo di saldatura o gli stili del cordone di saldatura. Fare doppio clic su uno degli stili elencati per visualizzarlo nella finestra.
- Nella finestra Stile simbolo di saldatura, impostare le opzioni desiderate e fare clic su Salva.
- Nella finestra Recupera cordone di saldatura, impostare le opzioni per millepiedi e riempimenti estremità, quindi fare clic su Salva.
- Fare clic su Fatto per chiudere la finestra di dialogo.
Notale modifiche apportate allo stile sono valide solo per il documento corrente. Per rendere disponibili le modifiche per tutti i documenti, selezionare


. I nuovi stili sostituiscono le definizioni degli stili correnti. Fare attenzione durante l'operazione in quanto le modifiche potrebbero influire sugli altri documenti che utilizzano lo stile in questione.
Per sostituire gli stili
Lo stile default oggetti determina il layer di default sul quale si trova un oggetto e lo stile oggetto di default usato dall'oggetto, se opportuno. Mediante l'Editor stili e norme è possibile:
- Selezionare lo stile default oggetti per vedere una tabella di tipi di oggetti, il layer associato e gli stili oggetto associati.
- Cambiare lo stile e il layer di default dell'oggetto.
È possibile sostituire singoli stili e layer per alcuni oggetti al momento del posizionamento, oppure al momento della modifica, selezionando un nuovo stile dall'elenco degli stili nella scheda Annotazione, riquadro Formato. La modifica riguarda solo l'oggetto corrente.
È possibile sostituire il tipo di linea, lo spessore di linea, la scala e il colore dello spigolo selezionato di una lavorazione o di una parte mediante la finestra di dialogo Proprietà spigolo.
Per sostituire una proprietà di spigolo
- In un file di disegno, fare clic con il pulsante destro del mouse su uno spigolo visibile e selezionare Proprietà dal menu contestuale.
- Nella finestra di dialogo Proprietà spigolo, fare clic sulla freccia dell'elenco a discesa per modificare il tipo di linea e lo spessore di linea.
- Fare clic sul campione di colore per cambiare il colore.
- Se necessario, selezionare Scala e immettere un valore nella casella di testo corrispondente.
NotaUtilizzare la finestra di dialogo
Tipo linea per sostituire il tipo di linea con un tipo di linea di AutoCAD (LIN).
Per sostituire il posizionamento di un oggetto
Quando si seleziona un oggetto da posizionare in un documento, ad esempio un simbolo di riferimento parziale, l'elenco dei layer e l'elenco degli stili oggetto della scheda Annotazione presentano il valore di default dell'impostazione Per norme. Per sostituire i valori di default, è possibile selezionare un layer o uno stile prima di posizionare l'oggetto.
- Nella scheda Annotazione, fare clic sull'oggetto annotazione da posizionare nella vista.
- Nell'elenco Layer, fare clic sulla freccia per mostrare i layer disponibili. La prima opzione è Per norme, e indica che l'oggetto viene impostato sul layer definito dallo stile di default oggetto attivo. Fare clic per selezionare un altro layer.
- Nell'elenco Stile, fare clic sulla freccia per mostrare le opzioni della norma attiva. La prima opzione è Per norme, e indica che l'oggetto viene impostato sullo stile di default oggetto attivo. Fare clic per selezionare un altro stile.
- Fare clic per posizionare l'oggetto annotazione, quindi immettere i valori richiesti.
L'oggetto posizionato viene formattato nuovamente con il layer e lo stile selezionati.
Per sostituire un oggetto selezionato
È possibile cambiare lo stile di un oggetto posizionato in precedenza.
- Nella finestra grafica, selezionare l'oggetto da sostituire.
- Nell'elenco dei layer, fare clic sulla freccia e selezionare un nuovo layer dall'elenco.
- Nell'elenco Stile, fare clic sulla freccia e selezionare un nuovo stile oggetto dall'elenco.
L'oggetto selezionato viene formattato nuovamente con il nuovo stile.
Per sostituire più oggetti selezionati
È possibile selezionare più di un oggetto e cambiare il layer per tutti gli oggetti.
- Nella finestra grafica, selezionare gli oggetti da sostituire.
- Nell'elenco dei layer, fare clic sulla freccia e selezionare un nuovo layer dall'elenco.
Gli oggetti selezionati vengono formattati nuovamente con il nuovo layer.
È inoltre possibile selezionare più oggetti e cambiare lo stile oggetto per tutti loro, se usano lo stesso stile oggetto, come ad esempio i riferimenti parziali o le quote.
- Nella finestra grafica, selezionare l'oggetto da sostituire.
- Nell'elenco dei layer, fare clic sulla freccia e selezionare un nuovo layer dall'elenco.
- Nell'elenco Stile, fare clic sulla freccia e selezionare un nuovo stile oggetto dall'elenco.
Gli oggetti selezionati vengono formattati nuovamente con il nuovo stile.
NotaPer cambiare lo stile di default di un oggetto, modificare lo stile di default oggetto attivo nell'Editor stili e norme o modificare la norma per usare uno stile di default oggetto diverso.
Caricamento di modelli di tratteggio da un file PAT esterno
Seleziona tipo di linea (file LIN)
È possibile caricare e usare i tipi di linea dei file *.lin di AutoCAD come tipi di linea per i layer di Autodesk Inventor.
In un file di disegno (disegno di Autodesk Inventor o di AutoCAD), selezionare
.- Nella finestra di dialogo Editor stili, selezionare un layer, fare clic sull'elenco a discesa Tipo linea, quindi selezionare Altro nella parte inferiore dell'elenco.
- Nella finestra di dialogo Seleziona tipo di linea, fare clic su Carica per caricare un tipo di linea aggiuntivo.
- Nella finestra di dialogo Carica tipi linea, fare clic su Sfoglia per individuare un tipo di linea aggiuntivo in un file *.lin esterno.
- Nella finestra di dialogo Apri, selezionare il file *.lin e fare clic su Apri.
- Nella finestra di dialogo Carica tipi linea, selezionare il tipo di linea da aggiungere o selezionare tenendo premuto il tasto MAIUSC per caricare più tipi di linea, quindi fare clic su OK.
- Nella finestra di dialogo Seleziona tipo di linea, selezionare un tipo di linea nell'elenco per associarlo al layer selezionato, quindi fare clic su OK.
Riferimenti
Editor stili e norme - Norme
La norma attiva determina gli stili disponibili per l'uso in un documento di disegno. I singoli stili possono essere modificati nel documento corrente, ma i valori di default per tutti gli oggetti di disegno vengono originati con la norma.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Scheda Generale
Consente di impostare formato e valori degli attributi generali. |
Unità | Consente di impostare le opzioni di misurazione del disegno. Lineare consente di impostare le unità di misura. Gli stili secondari che fanno riferimento a questa norma utilizzano questa impostazione. Fare clic sulla freccia e selezionare l'opzione desiderata dall'elenco. Simbolo decimale consente di specificare il carattere da usare come simbolo decimale. Gli stili secondari che fanno riferimento a questa norma utilizzano questa impostazione. Fare clic sulla freccia e selezionare l'opzione desiderata dall'elenco. |
Valori preimpostati | Mostra il tipo di valori visualizzati nell'elenco. Spessore linea, Altezza testo, Scala o Angolo tratteggio di sezione consentono di impostare i valori di default per i disegni che utilizzano la norma selezionata. Fare clic sulla freccia per impostare il tipo di valore e fare clic su un valore per impostarlo. Nuovo apre la finestra di dialogo Aggiungi nuovo spessore linea, Aggiungi nuova altezza testo, Aggiungi nuova scala o Aggiungi nuovo angolo di tratteggio. Inserire un valore nella casella, quindi fare clic su OK per aggiungerlo all'elenco di valori oppure fare clic su Applica per continuare ad aggiungere valori. - Aggiungi nuovo spessore linea accetta solo le unità di default.
- Aggiungi nuova altezza testo accetta solo le unità di default.
- Aggiungi nuova scala accetta una nuova scala, ma non ne convalida il formato. È possibile inserire due esempi della stessa scala ma con diversi formati ed entrambi verranno aggiunti all'elenco.
I valori di scala vengono raggruppati in base al tipo di formato nel seguente ordine: decimale, frazionario, multiplo, architettonico. - In Aggiungi nuovo angolo di tratteggio è possibile digitare gr per gradi (impostazione di default) o rad per radianti. I valori espressi in radianti vengono automaticamente convertiti in gradi dopo aver fatto clic su OK o su Applica nella finestra di dialogo Aggiungi nuovo angolo di tratteggio.
Fare clic su Annulla per chiudere la finestra di dialogo senza aggiungere un valore all'elenco. Elimina consente di eliminare il valore selezionato dall'elenco. |
Esclusione caratteri | Consente di modifica l'elenco di caratteri da escludere dall'indicizzazione alfabetica automatica. Elenco consente di modificare l'elenco di caratteri esclusi. Applica a consente di selezionare le annotazioni del disegno da cui escludere i caratteri elencati. NotaL'impostazione Esclusione caratteri si applica all'indicizzazione di viste o righe di tabella appena create. Gli oggetti già esistenti nel disegno non ne saranno interessati. |
Scala linea globale | Consente di impostare la scala di tutti gli stili di linea nei disegni che utilizzano questa norma. |
Riferimento norma | Specifica il comportamento del disegno specifico alla norma selezionata, ad esempio linee di vista in sezione. |
Commenti | Inserire un commento sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Scheda Preferenze vista
Imposta i default per le etichette della vista, la visualizzazione degli spigoli di filettatura, il tipo di proiezione e il piano vista anteriore.
Default etichetta vista |
Tipo vista | Selezionare ogni tipo di vista e modificare i default delle etichette per il tipo di vista selezionato. |
Prefisso etichetta | Modifica il testo da utilizzare come prefisso dell'identificatore della vista. |
Vincola a bordo vista | Se viene selezionata questa opzione, l'etichetta mantiene la sua posizione relativa rispetto al bordo della vista. |
Usa delimitatore | Selezionare Usa delimitatore per utilizzare due stringhe di etichetta separate da un delimitatore. NotaLa linea del delimitatore viene visualizzata nel disegno indipendentemente dal contenuto della casella di testo inferiore. |
Visualizzazione | Modifica il testo dell'etichetta della vista. |
Modifica etichetta vista | Consente di modificare la formattazione del testo e il contenuto dell'etichetta della vista nella finestra di dialogo Formatta testo.NotaLa formattazione non è visibile nel campo Visualizzazione, ma viene applicata all'etichetta della vista nel disegno. |
| | Fare clic su Inserisci scala vista per inserire la scala della vista in corrispondenza del cursore nel campo di testo. |
| | Fare clic su Inserisci identificatore vista per inserire l'identificatore della vista in corrispondenza del cursore nel campo di testo. |
Posizione | Imposta la posizione di default dell'etichetta della vista. In alto posiziona di default l'etichetta sopra la vista del disegno. In basso posiziona di default l'etichetta sotto la vista del disegno. |
| | Mostra/Nascondi visibilità etichetta consente di controllare l'impostazione di default della visibilità dell'etichetta. |
Visualizzazione spigoli di filettatura | Imposta l'aspetto degli spigoli di filettatura nel disegno. Selezionare l'impostazione per le viste in sezione e per le viste dall'alto. |
Tipo proiezione | Consente di impostare l'angolo di proiezione per le viste del disegno. Fare clic sull'immagine per selezionare Primo angolo o Terzo angolo. |
Piano vista anteriore | Consente di impostare il piano di visualizzazione preferito da utilizzare come vista anteriore nella creazione di una vista del disegno. Influisce sull'orientamento di tutte le viste del disegno successive, ma non su quelle esistenti. Utilizzare il controllo a discesa per selezionare XY, YZ, XZ o Da modello come piano di vista anteriore. Quando viene selezionata l'opzione Da modello, vengono utilizzate le impostazioni di orientamento della vista anteriore del documento modello per calcolare gli orientamenti delle viste nei disegni. |
Scheda Stili disponibili
Consente di specificare gli stili secondari di riferimento da utilizzare con la norma. Alcuni stili richiedono un altro stile per completare la loro definizione. Ad esempio, gli stili di quota fanno riferimento agli stili di testo per formattare il testo delle quote.
Tipo stile elenca gli stili specifici ai documenti di disegno, ciascuno dei quali può avere più definizioni. Fare clic su uno stile per visualizzare le definizioni.
Scegliere stili da usare nelle norme elenca le definizioni e i commenti degli stili, se disponibili. Fare clic sulla definizione dello stile desiderato da usare nel documento di disegno corrente.
Scheda Default oggetto
Visualizza le impostazioni correnti dello stile Default oggetto. |
Valori di default oggetto attivo | Consente di selezionare i valori di default oggetto nella norma attiva e visualizzarne l'elenco nella finestra. |
Modifica stile default oggetto | Attiva lo stile Default oggetto, consentendo di modificare uno o più default oggetto. Per ulteriori informazioni, vedere Editor stili e norme - Stili default oggetti. |
Vista Default oggetto | Mostra le impostazioni dei default oggetto selezionati in Default oggetti attivi. |
Scheda Valori di default modello di tratteggio materiale
Controlla il mappaggio tra materiali e modelli di tratteggio. |
Modello di tratteggio di default | Consente di selezionare il modello di tratteggio di default per un nuovo materiale. NotaSe si importano dei materiali, tutti i materiali importati verranno mappati al modello di tratteggio selezionato. |
| | Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Importa materiali | Da file... Fare clic per importare i materiali da un file di parti. Usare la finestra di dialogo Apri per individuare il file di parti. Da libreria di stili Fare clic per importare tutti i nomi di materiali dalla libreria di stili materiale del progetto corrente. |
Miniatura | Visualizza il modello di tratteggio corrispondente allo stile tratteggio selezionato. |
Tabella mappaggio | Visualizza un elenco di materiali e i modelli di tratteggio corrispondenti. - Per aggiungere un materiale, fare clic nell'ultima riga della tabella e immettere il nome del materiale.
- Per rinominare un materiale, selezionare la riga corrispondente e immettere il nuovo nome del materiale.
- Per modificare il mappaggio per un materiale, fare clic nel campo Modello di tratteggio e selezionare un nuovo modello di tratteggio nell'elenco.
- Per modificare il mappaggio per diversi materiali contemporaneamente, usare CTRL o MAIUSC per effettuare una selezione multipla, fare clic nel campo Modello di tratteggio corrispondente ad uno dei materiali selezionati, quindi selezionare un nuovo modello di tratteggio nell'elenco.
- Per eliminare un materiale dalla tabella di mappaggio, selezionare il materiale, fare clic con il pulsante destro del mouse nella finestra e scegliere Elimina.
|
Editor stili e norme - Stili default oggetti
Consente di definire le impostazioni degli oggetti di default che controllano quali stili siano associati ad un oggetto, compreso un attributo di layer di default e uno stile oggetto di default, ove applicabile. Tutti gli oggetti di disegno sono formattati mediante una norma e i suoi stili associativi.
Lo stile Default oggetto è uno stile secondario dello stile standard attivo. In un documento di disegno, dopo che è stata selezionata una norma, lo stile Default oggetto attivo specifica quale stile layer e oggetto fornisca la definizione del formato per un particolare oggetto.
Diversamente da altri tipi di stile, un unico stile Default oggetto è disponibile per ciascuna norma. Quando si seleziona una norma, si imposta lo stile Default oggetto attivo.
NotaAlcuni oggetti non hanno stili associativi, quali spigoli visibili e nascosti.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
La finestra Stili default oggetto mostra gli stili da modificare per la norma attiva, filtra gli oggetti elencati e contiene commenti. NotaFare clic sulla parte superiore di ogni colonna per modificare l'ordine degli elementi. |
Filtro | Elenca le definizioni dei filtri. L'impostazione di default è Tutti gli oggetti, ma l'elenco può essere limitato ad Oggetti quota, Oggetti direttrice, Oggetti modello/vista o Oggetti testo. |
Commenti | Inserire un commento sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Colonna Tipo stile | Mostra l'icona del tipo di stile oggetto. Se l'oggetto non ha alcuno stile oggetto associato, la cella è vuota. Solo visualizzazione. |
Tipo oggetto | Elenco alfabetico degli oggetti disponibili in un documento di disegno. Solo visualizzazione. Vedere Oggetti e tipi di stile associati. |
Stile oggetto | Consente di impostare lo stile oggetto di default definito dalla norma attiva. Selezionare un elemento nell'elenco e fare clic sulla freccia per mostrare gli stili disponibili, quindi fare clic per effettuare la selezione. Vedere Categorie di tipi di filtro. Ad esempio, il tipo di oggetto Quota angolo può mostrare lo stile Quota di default (ANSI). L'elenco degli stili include inoltre tutti gli stili di quota definiti nello stile Norma attivo. È possibile selezionare uno stile di quota alternativo come default per l'oggetto Quota angolo. |
Layer | Mostra lo stile di layer per ciascun oggetto nell'elenco Default oggetto. L'elenco include tutti i layer definiti nella Norma attiva. |
Stile di default di un oggetto - Categorie tipo di filtro
I tipi di filtro sono elencati nella colonna sinistra e i tipi di oggetto disponibili per ciascuna categoria nella colonna destra:
Filtro | Tipo oggetto |
Oggetti quota | - Quote angolari
- Quote linea di base
- Quote diametro
- Note relative ai fori
- Quote lineari
- Gruppo quote coordinate
- Quota coordinata
- Indicatori origine
- Quote radiali
|
Oggetti direttrice | - Numero di riferimento
- simbolo Identificatore del riferimento
- Riferimento parziale (tutti i tipi)
- Riquadro di controllo della geometria
- Simbolo Identificatore lavorazione
- Nota relativa al foro
- Contrassegno del foro
- Nota con direttrice
- Indicatore origine
- Contrassegno revisione
- simbolo Stato della superficie
- Note relative alla filettatura
- Simbolo definito dall'utente (solo direttrice)
- Simbolo di saldatura
|
Oggetti testo | - Geometria schizzo 3D
- Nota piega
- Tabella piega
- Contrassegno piega
- Testo bordo
- Nota relativa allo smusso
- Tabella configurazione
- Tabella generale
- Nota con direttrice
- Nota punzone
- Testo di schizzo
- Testo (nota generica)
- Testo cartiglio
- Testo simbolo definito dall'utente
- Etichetta vista/scala
|
Oggetti modello/vista | - Linea vista ausiliaria
- Linea di interruzione
- Linea spaccata
- Linea di taglio ritaglio
- Linea di taglio in dettaglio
- Richiamo vista di dettaglio
- Tratteggio
- Spigolo con interferenza nascosto
- Rappresentazione semplificata nascosta
- Spigolo tangente nascosto
- Estremità filettate nascoste
- Linee filettatura nascoste
- Visualizzazione spigolo nascosta
- Annotazioni saldatura modello
- Simboli di saldatura modello
- Linea finale vista di presentazione
- Spigoli parte di riferimento
- Linea di vista in sezione
- Linea d'asse piega lamiera (+)
- Linea d'asse piega lamiera (-)
- Estensioni piega lamiera
- Centro punzone lamiera
- Linea d'asse rotazione lamiera
- Estremità filettate
- Linee filettatura
- Spigolo con interferenza visibile
- Rappresentazione semplificata visibile
- Spigolo tangente visibile
- Visualizzazione spigolo visibile
- Asse di lavoro
- Piano di lavoro
- Punto di riferimento
|
Stile default oggetti - Oggetti e tipi di stile associati
La colonna sinistra mostra un elenco completo di oggetti disponibili nei disegni e la colonna destra mostra lo stile oggetto associato di default.
SuggerimentoUtilizzare questo elenco per capire quali oggetti sono associati allo stesso stile. Ad esempio, tutti gli oggetti associati allo STILE QUOTA avranno la stessa icona dello stile quota.
Geometria schizzo 3D | NESSUNO |
Quota angolo | DEFAULT |
Linea vista ausiliaria | STILE ANNOTAZIONE VISTA |
Numero di riferimento | STILE NUMERO DI RIFERIMENTO |
Quota linea di base | DEFAULT |
Nota piega | DEFAULT |
Tabella piega | DEFAULT TABELLA |
Contrassegno piega | DEFAULT |
Geometria bordo | NESSUNO |
Testo bordo | TESTO NOTA |
Linea di interruzione | NESSUNO |
Linea spaccata | NESSUNO |
Millepiedi | STILE RIPRISTINO CORDONE DI SALDATURA |
Centro | STILE CENTRO |
Baricentro | STILE CENTRO |
Linea d'asse | STILE CENTRO |
Nota smusso | DEFAULT |
Tabella configurazione | TABELLA |
Linea di taglio ritaglio | NESSUNO |
Simbolo identificatore del riferimento | STILE ID |
Riferimento parziale | STILE RIFERIMENTO PARZIALE |
Linea di taglio in dettaglio | NESSUNO |
Richiamo vista di dettaglio | STILE ANNOTAZIONE VISTA |
Quota diametro | DEFAULT |
Trattamento di estremità | STILE RIPRISTINO CORDONE DI SALDATURA |
Riquadro di controllo della geometria | STILE RIQUADRO DI CONTROLLO DELLA GEOMETRIA |
Simbolo identificatore della lavorazione | STILE ID DI RIFERIMENTO |
Tabella generale | STILE TABELLA |
Tratteggio | STILE TRATTEGGIO |
Spigolo con interferenza nascosto | NESSUNO |
Rappresentazione semplificata nascosta | NESSUNO |
Spigolo tangente nascosto | NESSUNO |
Estremità filettate nascoste | NESSUNO |
Linee filettatura nascoste | NESSUNO |
Visualizzazione spigolo nascosta | NESSUNO |
Nota relativa al foro | DEFAULT |
Tabella fori | STILE TABELLA FORI |
Contrassegno foro | DEFAULT |
Nota con direttrice | DEFAULT |
Quota lineare | DEFAULT |
Quota coordinata | DEFAULT |
Gruppo quote coordinate | DEFAULT |
Indicatore origine | GENERALE |
Vista sovrapposta | NESSUNO |
Elenco parti | STILE ELENCO PARTI |
Linea finale vista di presentazione | NESSUNO |
Nota punzone | DEFAULT |
Quota radiale | DEFAULT |
Spigolo parte di riferimento | NESSUNO |
Tabella revisione | STILE TABELLA REVISIONI |
Contrassegno revisione | STILE TABELLA REVISIONI |
Linea di vista in sezione | STILE ANNOTAZIONE VISTA |
Linea d'asse piega lamiera (+) | NESSUNO |
Linea d'asse piega lamiera (-) | NESSUNO |
Estensioni piega lamiera | NESSUNO |
Centro punzone lamiera | STILE CENTRO |
Linea d'asse rotazione lamiera | NESSUNO |
Tratteggio/riempimento schizzo | STILE TRATTEGGIO |
Geometria schizzo | NESSUNO |
Testo schizzo | STILE TESTO NOTA |
Stato della superficie | STILE STATO DELLA SUPERFICIE |
Testo nota generica | STILE TESTO |
Estremità filettate | NESSUNO |
Linee filettatura | NESSUNO |
Nota relativa alla filettatura | DEFAULT |
Geometria cartiglio | NESSUNO |
Testo cartiglio | STILE TESTO NOTA |
Simbolo definito dall'utente (solo direttrice) | STILE GENERALE |
Geometria simbolo definito dall'utente | NESSUNO |
Testo simbolo definito dall'utente | STILE TESTO NOTA |
Etichetta vista/scala | STILE TESTO ETICHETTA |
Spigolo con interferenza visibile | NESSUNO |
Rappresentazione semplificata visibile | NESSUNO |
Spigolo tangente visibile | NESSUNO |
Visualizzazione spigolo visibile | NESSUNO |
Simbolo di saldatura | STILE SIMBOLO DI SALDATURA |
Asse di lavoro | STILE CENTRO |
Piano di lavoro | STILE CENTRO |
Punto di riferimento | STILE CENTRO |
Editor stili e norme - Stile numero di riferimento
Specifica il formato dei numeri di riferimento utilizzati per annotare viste di disegni. I numeri di riferimento identificano un elemento in un elenco delle parti. Il numero indicato corrisponde al numero della parte nell'elenco delle parti.
Lo stile del numero di riferimento è uno stile secondario controllato dalla norma attiva.
Accesso |   . Nella finestra di dialogo Editor stili e norme, fare clic su Numero di riferimento. Se disponibile, fare clic su uno degli stili elencati da visualizzare o modificare.Se lo si preferisce, fare clic con il pulsante destro del mouse su un numero di riferimento, quindi selezionare Modifica stile numero di riferimento. |
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Impostare gli attributi dei numeri di riferimento nella finestra Stile numeri di riferimento:
Gli stili secondari specificano gli stili richiesti per definire un numero di riferimento. Gli attributi degli stili direttrice, direttrice alternativo e testo sono definiti nel loro stile; i numeri di riferimento fanno riferimento a quegli attributi per la formattazione di quegli oggetti. |
| | Alcuni stili secondari possono essere modificati durante la definizione dello stile principale. Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Stile direttrice | Fare clic sulla freccia per elencare gli stili direttrice nella norma attiva. Fare clic sull'icona matita per aprire lo stile direttrice al fine di modificarlo. |
Stile direttrice alternativo | Fare clic sulla freccia per elencare gli stili direttrice alternativi nella norma attiva. Lo stile direttrice alternativo viene utilizzato quando la terminazione di un numero di riferimento viene trascinata via dal suo spigolo associativo. |
Stile testo | Fare clic sulla freccia per elencare gli stili testo nella norma attiva. Il testo del numero di riferimento viene formattato con questo stile. |
Formattazione numero di riferimento specifica gli attributi per le dimensioni e la forma del numero di riferimento. |
Forma | Fare clic sulla freccia per elencare e selezionare la forma del numero di riferimento. |
Visualizzazione proprietà | Visualizza le proprietà specificate nella finestra di dialogo Scelta proprietà. Fare clic sul comando per selezionare o definire proprietà. Sono elencate più proprietà selezionate, separate da virgole. La forma del numero di riferimento controlla la quantità di proprietà visualizzate. |
Dimensioni simbolo | Selezionare la casella di controllo Scala ad altezza testo per dimensionare il numero di riferimento in base all'altezza del testo. Non disponibile se la forma del numero di riferimento è Nessuna o Lineare. |
Dimensioni | Deselezionare la casella di controllo Scala ad altezza testo per immettere un diametro per il numero di riferimento in unità lineari, indipendente dall'altezza del testo. È possibile immettere qualsiasi tipo di unità che sarà convertita, se necessario, conformemente al tipo di unità specificato. Selezionare la casella di controllo Allunga numero di riferimento in base al testo per ridimensionare il numero di riferimento in senso orizzontale e adattarlo alle stringhe di testo più lunghe. Deselezionare la casella di controllo per riportare il numero di riferimento alla dimensione definita. Non disponibile se la forma del numero di riferimento è Nessuna o Lineare. |
Offset di default consente di impostare la distanza di default tra i numeri di riferimento quando vengono allineati. Il valore modificato non influisce sui numeri di riferimento creati in precedenza.
In Commenti inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare.
Editor stili e norme - Stile centro
Consente di impostare gli attributi per le linee d'asse e i centri manuali e automatici. Lo stile Centro è utilizzato da centri, linee d'asse, linee d'asse bisettrici, serie centrate, punti di riferimento, assi di lavoro e piani di lavoro. Ogni porzione del centro può essere dimensionata singolarmente.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare nel browser gli stili locali, la norma attiva o tutti gli stili.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Impostare gli attributi nella finestra Stile centro:
i singoli valori corrispondono agli elementi con lettera nell'immagine. |
Contrassegno | Specifica le dimensioni dell'indicatore del centro. |
Gioco | Specifica la distanza tra l'indicatore del centro e la linea di estensione. |
Segmento in eccesso | Specifica la distanza di estensione delle linee di estensione del centro rispetto agli spigoli delle lavorazioni che definiscono. |
Estensione | Specifica la lunghezza minima delle linee di estensione del centro. |
Raggio di default | Consente di impostare le dimensioni di un centro non valido lasciato dissociato dalla geometria. |
Commenti | Inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Editor stili e norme - Stile riferimento parziale
Consente di impostare gli attributi di formattazione dei simboli di riferimento parziale.
Lo stile di riferimento parziale è uno stile secondario dello stile standard, ma il suo formato può essere definito indipendentemente dallo stile standard attivo.
Accesso |   . Nella finestra di dialogo Editor stili e norme, fare clic su Riferimento parziale. Fare clic su uno degli stili disponibili da visualizzare o modificare.Se lo si preferisce, fare clic con il pulsante destro del mouse su un riferimento parziale, quindi selezionare Modifica stile di riferimento parziale. |
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Scheda Generale
Gli stili secondari vengono usati per definire aspetti di altri stili. Lo stile Riferimento parziale richiede stili direttrice e di testo come stili secondari per definire la formattazione della direttrice e il font del testo. |
| | Alcuni stili secondari possono essere modificati durante la definizione dello stile principale. Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Stile direttrice | Elenca tutti gli stili direttrice disponibili nella norma attiva. |
Stile testo | Elenca gli stili di testo disponibili nella norma attiva. |
Dimensioni simbolo consente di specificare le dimensioni del simbolo nell'altezza testo specificata nello Stile direttrice. |
Scala ad altezza testo | Consente di dimensionare la forma di delimitazione del riferimento parziale (quadrato, cerchio o sottolineatura) come definita dall'altezza del testo. |
Dimensioni | Non disponibile se la casella di controllo Scala ad altezza testo è selezionata. Deselezionare la casella di controllo per specificare la forma di delimitazione in unità lineari, indipendenti dall'altezza del testo. |
Punto di riferimento parziale consente di impostare gli attributi dei punti di riferimento parziale. |
Dimensioni | Consente di impostare la dimensione dei punti di riferimento parziali. Digitare le dimensioni desiderate nella casella. |
Colore | Consente di specificare il colore dei punti di riferimento parziale. Fare clic sul pulsante Colore per visualizzare la finestra di dialogo Colore e scegliere il colore desiderato. |
Zona tratteggiata consente di impostare le caratteristiche del modello di tratteggio dei riferimenti parziali. |
Distanza | Consente di impostare la spaziatura tra le linee di tratteggio. Digitare la distanza desiderata nella casella. |
Angolo | Consente di impostare l'angolo del tratteggio per i simboli di riferimento parziale rettangolari e circolari. Digitare l'angolo desiderato nella casella. |
Tipo linea consente di impostare i tipi di linea utilizzati dal simbolo di riferimento parziale. Quando il tipo di linea è impostato su Per norme, il tipo di linea è controllato dal layer su cui si trova il riferimento parziale. |
Direttrice nascosta | Consente di impostare lo stile delle linee direttrici nascoste. Fare clic sulla freccia e selezionare un tipo di linea dall'elenco. |
Contorno | Consente di impostare lo stile delle linee di delimitazione. Fare clic sulla freccia e selezionare un tipo di linea dall'elenco. |
Inserire un commento sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare.
Scheda Unità
Per ulteriori informazioni sulle unità, vedere i riferimenti relativi alle Unità.
Editor stili e norme - Stile riquadro di controllo della geometria
Consente di specificare il contenuto di un riquadro di controllo della geometria. Il riquadro di controllo della geometria può essere indipendente oppure allegato ad una vista di disegno con una linea direttrice.
Lo stile di riquadro di controllo della geometria è uno stile secondario di quello standard, ma il suo formato può essere definito indipendentemente dallo stile standard attivo.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Scheda Generale
I valori impostati nella scheda Generale sono utilizzati per specificare attributi di simboli quando si creano riquadri di controllo della geometria nella finestra Riquadro di controllo della geometria.
Quotatura e tolleranza geometrica consente di impostare la disponibilità dei simboli del riquadro di controllo della geometria. Fare clic sulla casella di riepilogo a discesa e selezionare i simboli da visualizzare, quindi selezionare la casella di controllo accanto ai simboli da includere nell'elenco. I simboli non selezionati non vengono inclusi nell'elenco. I simboli selezionati sono disponibili nella finestra di dialogo Riquadro di controllo della geometria. |
Caratteristica geometrica | Indica le caratteristiche della geometria ai fini della produzione. |
Simboli per l'asportazione del materiale | Indica le condizioni da soddisfare quando il materiale viene rimosso durante le lavorazioni meccaniche. Caratteri di modifica vengono aggiunti al testo nel punto di inserimento nel disegno. |
Simboli aggiuntivi | Indica i simboli aggiuntivi usati durante la progettazione. |
Lo stile del riquadro di controllo della geometria ha bisogno di stili secondari per essere pienamente definito. In questo caso, lo stile riquadro di controllo della geometria è lo stile principale rispetto a stili direttrice e testo. |
| | Alcuni stili secondari possono essere modificati durante la definizione dello stile principale. Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Stile direttrice | Elenca gli stili direttrice disponibili nella norma attiva. La selezione effettuata determina l'aspetto delle direttrici associate ai riquadri di controllo della geometria. |
Stile testo | Elenca gli stili di testo disponibili nella norma attiva. La selezione effettuata determina dimensioni e font del testo nel riquadro di controllo della geometria. |
Le Dimensioni simbolo sono specificate in rapporto all'altezza del testo oppure, indipendentemente, viene impostato lo spazio vuoto appropriato e vengono inseriti commenti pertinenti, se necessario. |
Scala ad altezza testo | Selezionare la casella di controllo per dimensionare i simboli del riquadro di controllo della geometria in base all'altezza del testo. Questo valore è specificato nello Stile direttrice. Deselezionare la casella di controllo per dimensionare il simbolo indipendentemente dall'altezza del testo. |
Dimensioni | Non disponibile se la casella di controllo Scala ad altezza testo è selezionata. Se non è selezionata, consente di impostare le dimensioni dei simboli del riquadro di controllo della geometria, espressi in unità lineari. |
Spazio vuoto | Consente di specificare lo spazio da aggiungere prima e dopo il testo nelle celle delle tolleranze e dei riferimenti. Digitare la quantità di spazio vuoto nell'apposita casella, in unità lineari. |
Commenti | Inserire un commento sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Le Opzioni consentono di specificare l'aspetto di celle di dati, tolleranze e simbolo identificatore del riferimento. |
Unione | Per i dati Simbolo, Tolleranza e Riferimento, specifica se unire o meno le celle quando i dati sono gli stessi. Fare clic su un pulsante per alternare l'unione e la separazione delle celle. |
Allineamento celle | Aggiunge spazio alle celle più brevi per consentire l'allineamento verticale delle coppie di celle. |
Allineamento riferimento | Disponibile solo se l'opzione Allineamento celle è attiva. Consente di aggiungere spazio alla cella ID riferimento in modo che venga allineata verticalmente con le celle dei simboli. |
Associazione direttrice | Consente di controllare l'associazione di una direttrice al simbolo del riquadro di controllo della geometria. Se selezionato, la direttrice è associata all'angolo del riquadro, mentre se non è selezionato, la direttrice è associata al centro del riquadro. |
Riferimenti in corsivo | Selezionare la casella per includere i riferimenti da visualizzare in corsivo. |
Consenti tolleranza 2 | Selezionare la casella di controllo per inserire un secondo valore di tolleranza nella finestra di dialogo Riquadro di controllo della geometria. Non disponibile quando la casella di controllo non è selezionata. |
Riferimento lato direttrice | Disponibile solo se all'angolo del telaio è associata una direttrice . Selezionare la casella di controllo per posizionare la casella di riferimento sul lato della direttrice. |
Scheda Unità
Per ulteriori informazioni sulle unità, vedere i riferimenti relativi alle Unità.
Editor stili e norme - Stile tratteggio
Lo stile di tratteggio consente di specificare gli attributi di tratteggio, ad esempio, il modello o la scala. Se si modifica uno stile di tratteggio, tutti gli oggetti di tratteggio esistenti che utilizzano quello stile vengono modificati (solo le sostituzioni vengono mantenute).
Note:
- Il layer su cui viene creato l'oggetto di tratteggio definisce il colore e lo spessore delle linee del tratteggio. È possibile sostituire questi attributi per gli oggetti di tratteggio nel disegno.
- Valori di default oggetto consente di impostare lo stile di tratteggio di default per i tratteggi di sezione e di schizzo.
Il layer su cui viene creato l'oggetto di tratteggio definisce il colore e lo spessore delle linee del tratteggio.
Valori di default oggetto consente di impostare lo stile di tratteggio di default per i tratteggi di sezione e di schizzo.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Serie | Selezionare un modello di tratteggio. Selezionare Altro per aggiungere modelli di tratteggio all'elenco dei modelli nella finestra di dialogo Seleziona modello di tratteggio. |
Angolo | Ruota il modello di tratteggio in base all'angolo specificato. Specificare l'angolo desiderato. |
Scala | Specifica la distanza tra le linee del tratteggio. Una scala pari a 1 applica la distanza originale specificata nel modello di tratteggio. Un scala pari a 0.5 applica un'interlinea corrispondente a metà della distanza originale. |
Spostamento | Consente di spostare leggermente il modello di tratteggio rispetto alla relativa posizione originale. Specificare la distanza di spostamento. |
Doppio | Crea una copia del modello di tratteggio specificato e la posiziona perpendicolarmente al primo modello di tratteggio. |
Commenti | Inserire un commento sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Editor stili e norme - Stile tabella fori
Consente di impostare il formato per gli stili della tabella fori utilizzati nei disegni. Lo stile tabella fori è uno stile secondario di quello standard.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare nel browser gli stili locali o tutti gli stili.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Formattazione
Consente di impostare gli attributi per la formattazione della tabella fori. |
Titolo | Consente di impostare il testo in modo tale che appaia nella cella titolo della tabella fori. |
Stili testo | Consente di impostare gli stili di testo di default per Titolo, Intestazione colonna e Dati nelle tabelle fori. La formattazione del testo è specificata nello stile Testo di riferimento. |
| | Fare clic sulla matita per aprire lo Stile testo di riferimento. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. Se si modifica lo stile principale, è necessario salvare le modifiche prima di poter modificare lo stile secondario. |
Formato linea | Fare clic su Esterno o Interno per specificare le linee da formattare con Spessore linea e Colore. |
| | Spessore linea per impostare Da layer come default, o fare clic sulla freccia per selezionare uno spessore linea diverso. I valori vengono originati con i valori preimpostati relativi allo spessore della linea sullo Stile standard. |
Colore per aprire la finestra di dialogo Colore che controlla il colore delle linee interne ed esterne della tabella fori. L'impostazione di default è Da layer. |
Intestazione | Consente di selezionare la posizione dell'intestazione nella tabella fori. Fare clic sulla freccia per selezionare Alto, Basso, o Nessuna intestazione. A differenza della finestra di dialogo Elenco parti, Nessuna intestazione non rimuove le intestazioni della colonna dalla tabella. |
Impostazioni colonna di default | Consente di specificare il formato delle colonne tabella fori. |
| | Scelta colonne consente di aprire la finestra di dialogo Scelta colonne tabella fori. Elenca le proprietà disponibili e quelle selezionate. - Fare clic su Aggiungi e Rimuovi per spostare le proprietà da una colonna ad un'altra.
- Fare clic su Sposta giù o Sposta su per modificare l'ordine delle proprietà.
- Fare clic su Nuova proprietà per aprire la finestra di dialogo Definisci nuova proprietà.
- Fare clic su Elimina per rimuovere una colonna dalla tabella.
|
Proprietà consente di visualizzare le colonne selezionate che appaiono nella tabella revisioni. Fare clic con il pulsante destro del mouse per aprire le finestre di dialogo Scelta colonne o Formato colonna. |
Colonna consente di visualizzare i nomi delle intestazioni delle colonne selezionate. Consente di modificare l'aspetto del testo dell'intestazione della colonna modificandolo. Consente di ridimensionare la colonna facendo clic e trascinando il separatore della colonna. |
Larghezza consente di impostare la larghezza delle colonne della tabella fori. Immettere una larghezza specifica per ciascuna colonna o fare clic e trascinare per ridimensionare dopo avere creato la tabella fori. |
In Commenti inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Opzioni
Consente di impostare i default per l'unione righe, i contrassegni foro, l'ordine dei contrassegni e filtri vista.
Opzioni unione righe consente di impostare i default per l'unione delle righe della tabella fori.
Nessuna | Conserva la formattazione della tabella fori esistente. Riformatta tabella su corrispondenza foro personalizzato indicizza nuovamente i contrassegni dei fori e riordina i contenuti, quando viene eseguita un'operazione di corrispondenza con foro personalizzato. Numerazione consente di sostituire i contrassegni foro alfanumerici con una numerazione sequenziale dei fori nella tabella fori. |
Elenco | Consente di unire le celle delle note per i fori dello stesso tipo nella tabella fori. Nella tabella viene sempre elencato il primo foro di una serie. La cella risultante dall'elenco adotta la formattazione della prima riga (foro) della serie. Elimina contrassegni nell'elenco mantiene invariato il funzionamento esistente. Ad eccezione del primo di una serie di contrassegni foro, consente di cancellare i contrassegni dalla vista associativa. Deselezionare la casella di controllo per conservare i contrassegni. Modificatore contrassegno secondario nell'elenco determina l'inserimento del numeratore secondario in tutti i contrassegni foro nella tabella e nella vista. Deselezionare la casella di controllo per rilasciare il modificatore secondario. Ad esempio, A1, A2 e B1 diventano A, A e B. |
Unisci note | Consente di unire le celle contenenti la descrizione relativa ai fori dello stesso tipo nella tabella fori selezionata. Riformatta tabella su corrispondenza foro personalizzato indicizza nuovamente i contrassegni dei fori e riordina i contenuti, quando viene eseguita un'operazione di corrispondenza con foro personalizzato. Numerazione consente di sostituire i contrassegni dei fori alfanumerici con una numerazione sequenziale dei fori nella tabella fori. |
Opzioni contrassegno foro consente di impostare i default per la formattazione dei contrassegni dei fori. |
| | Conserva contrassegno fa in modo che vengano contrassegnati identificatori di fori permanenti per ciascun foro contrassegnato quando la tabella viene posizionata per la prima volta. Deselezionare la casella di controllo per specificare di nuovo i fori quando vengono aggiunti o eliminati dal modello. Il contrassegno viene conservato solo con riferimento alle modifiche al modello, ad esempio quando si aggiungono, si eliminano, si sopprimono o si scoprono fori. Quando, ad esempio, si riordinano, si modifica l'ordine dei contrassegni e si filtrano i tipi di foro, le modifiche manuali apportate alla tabella fori non vengono condizionate. |
Usa direttrice consente di generare una direttrice per ciascun contrassegno foro trascinato lontano dal foro al quale è associato. Deselezionare la casella di controllo per nascondere automaticamente la direttrice dei contrassegni foro trascinati lontano da un foro associato. |
Ordine contrassegni di default consente di impostare l'ordine dei contrassegni di default dei fori di un diagramma. Le tabelle fori esistenti non subiscono modifiche da queste impostazioni. |
| | Disponi per posizione contrassegna i fori in base alla loro posizione nella vista selezionata. La posizione viene disposta con YDIM come chiave primaria e XDIM come chiave secondaria. Se YDIM e XDIM sono uguali, la dimensione del foro è la chiave di ordinamento terziaria, dal più piccolo al più grande. Disponi per dimensioni contrassegna i fori in ordine di grandezza (dal più piccolo al più grande). La dimensione si riferisce al parametro relativo al diametro di prefilettatura (HDIA) per fori prefilettati, lamati e svasati. Il diametro foro prefilettatura (TDDIA) viene utilizzato per i fori filettati. Se i fori hanno le stesse dimensioni, vengono ordinati per posizione. I tipi foro gruppo non devono essere selezionati. I fori aggiunti da un centro, vengono aggiunti alla fine dell'elenco. Raggruppa tipi di foro consente di contrassegnare i fori per tipo di foro e quindi per dimensione o posizione. Le tabelle fori esistenti non subiscono modifiche da queste impostazioni. L'ordine del gruppo è il seguente: |
| | Fori a diametro uniforme consente di inserire i tagli circolari estrusi e le interruzioni circolari. |
Fori filettati - Passante: filettatura completa, filettatura di profondità
- Non passante: filettatura completa, filettatura di profondità
|
Fori lamati e fori svasati Se un foro lamato o svasato è filettato, non si tiene conto della designazione filettato per il raggruppamento. |
Centri |
Filtri di default (vista) consente di impostare i default per le lavorazioni e i tipi di fori da inserire in una tabella fori in base alla vista. Le tabelle fori esistenti non subiscono modifiche da queste impostazioni. |
| | Lavorazioni incluse consente di selezionare le lavorazioni da includere o escludere nelle tabelle fori in base alla vista. Selezionare una casella di controllo per inserire i fori, i tagli circolari e i centri, oppure deselezionare la casella di controllo per escluderli. - Fori consente di inserire i fori nelle tabelle fori in base alla vista.
- Tagli circolari consente di includere i tagli estrusi nelle tabelle fori in base alla vista. Deselezionare la casella di controllo per escludere i tagli circolari estrusi dalle tabelle fori in base alla vista. I tagli circolari vengono riconosciuti solo come fori passanti o non passanti.
- Centri consente di includere i centri nelle tabelle fori in base alla vista. Deselezionare la casella di controllo per escludere i centri dalle tabelle fori in base alla vista. I centri con visibilità disattivata non vengono inclusi nelle tabelle fori.
Tipi di foro inclusi consente di selezionare i tipi di foro da includere o da escludere nelle tabelle fori in base alla vista. Selezionare una casella di controllo per includere i fori con diametro uniforme, lamati, svasati o filettati. Deselezionare la casella di controllo per escludere il tipo di foro dalle tabelle fori in base alla vista. Non disponibile se le lavorazioni dei fori vengono escluse dalle tabelle fori in base alla vista. - Fori a diametro uniforme consente di includere lavorazioni di fori a diametro uniforme nelle tabelle fori in base alla vista.
- Fori lamati consente di includere lavorazioni di fori lamati nelle tabelle fori in base alla vista. Può essere selezionato quando si creano tabelle fori in base alla selezione o alla lavorazione. Deselezionare la casella di controllo per l'esclusione dalle tabelle fori nuove basate sulla vista e rendere gli spigoli o i fori lamati non selezionabili dopo aver aggiunto un foro o creato una tabella fori in base alla selezione o alla lavorazione.
- Fori filettati consente di includere lavorazioni di fori filettati nelle tabelle fori in base alla vista. Consente di selezionare fori filettati per aggiungere fori o creare tabelle fori in base alla selezione e alla lavorazione. Deselezionare la casella di controllo per escludere le lavorazioni dei fori filettati quando si aggiungono fori o si crea una tabella fori in base alla selezione o alla lavorazione e quando si creano nuove tabelle fori. Rende gli spigoli delle lavorazioni dei fori filettati non selezionabili dopo aver aggiunto i fori o creato tabelle fori in base alla selezione o alla lavorazione.
- Fori svasati consente di includere lavorazioni di fori svasati nelle tabelle fori in base alla vista. Consente di selezionare fori svasati per aggiungere fori o creare tabelle fori in base alla selezione e alla lavorazione. Deselezionare la casella di controllo per escludere le lavorazioni dei fori svasati quando si aggiungono fori o si crea una tabella fori in base alla selezione o alla lavorazione e quando si creano nuove tabelle fori. Rende gli spigoli delle lavorazioni dei fori svasati non selezionabili dopo aver aggiunto i fori o creato tabelle fori in base alla selezione o alla lavorazione.
|
Editor stili e norme - Stile ID
Controlla la formattazione dell'ID del riferimento e dell'ID di lavorazione. Lo stile ID è uno stile secondario di quello standard, ma il suo formato può essere definito indipendentemente dallo stile standard attivo.
Accesso |   . Nel riquadro del browser, fare clic su uno degli stili ID elencati per visualizzarne gli attributi nella finestra.Se lo si preferisce, fare clic con il pulsante destro del mouse su un ID del riferimento o di lavorazione, quindi selezionare Modifica stile. |
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Fare clic su uno stile ID riferimento per mostrarne gli attributi.
Gli stili secondari
Lo stile ID richiede stili direttrice e di testo come stili secondari per definire la formattazione della direttrice e il font del testo. |
| | Alcuni stili secondari possono essere modificati durante la definizione dello stile principale. Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Stile direttrice | Elenca tutti gli stili direttrice disponibili nella norma attiva. |
Stile testo | Elenca gli stili di testo disponibili nella norma attiva. |
Dimensioni simbolo
Specifica le dimensioni del simbolo nel tipo di unità specificato nella norma attiva. |
Scala ad altezza testo | Dimensiona la forma di delimitazione dell'ID (quadrato, cerchio o sottolineatura) in rapporto all'altezza del testo. |
Dimensioni | Non disponibile se la casella di controllo Scala ad altezza testo è selezionata. Deselezionare la casella di controllo per specificare la forma di delimitazione in unità lineari, indipendenti dall'altezza del testo. |
Proprietà simbolo
Specifica la forma, l'orientamento e il raccordo della direttrice del simbolo. |
Forma | Elenca quattro opzioni per la forma di delimitazione intorno al testo ID (nessuno, rettangolo, cerchio o sottolineatura). Fare clic su un'opzione per selezionarla. |
Orientamento | Specifica la rotazione del simbolo ID quando non è utilizzata una direttrice. Fare clic per visualizzare la posizione. |
| | Orienta l'ID perpendicolare ad una linea selezionata oppure tangente ad un arco selezionato. |
| | Orienta l'ID orizzontalmente, indipendentemente dall'orientamento della geometria selezionata. |
Consenti raccordo | Selezionare la casella di controllo per creare un raccordo orizzontale o verticale alla fine dell'ultimo segmento di direttrice. Se non si intende creare un segmento di raccordo, deselezionare la casella di controllo. |
Commenti
Inserire un commento sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare.
Editor stili e norme - Stile layer
Lo stile Layer specifica il nome e gli attributi di un layer per le proprietà di visualizzazione comuni degli oggetti di disegno. Visibilità layer attivata o disattivata in un disegno. L'impostazione della visibilità è memorizzata nel disegno, non nella libreria di stili.
Tutti i tipi di oggetto e i layer ad essi associati sono elencati nello stile Default oggetto, uno stile secondario dello stile standard. La finestra Stile layer presenta tutti i layer in una tabella per la modifica.
Accesso |  . Nella finestra di dialogo Editor stili e norme, fare clic su Layer. Fare clic su uno dei layer elencati per modificarlo. |
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per rimuovere gli stili e gli stili secondari inutilizzati dal documento corrente.
Nella finestra Stili layer, modificare gli attributi del layer secondo necessità.
NotaLe modifiche apportate agli attributi del layer vengono salvate soltanto nel documento corrente. Per sostituire la definizione dello stile nella libreria di stili, fare clic sulla


.
Fare clic sull'intestazione di una colonna per invertirne l'ordinamento. |
Matita modifica | Indica il layer selezionato per la modifica. |
Nome layer | Elenca i nomi dei layer in ordine alfabetico. |
On | Imposta la visibilità di un layer. L'impostazione di default è On. Fare clic per disattivarla. Notala visibilità dei layer non viene salvata nella libreria di stili. È possibile modificare la visibilità dei layer per un disegno specifico. |
Colore | Imposta il colore del layer. Nel disegno, gli oggetti sul layer sono visibili nel colore selezionato. Quando questa colonna viene ordinata, i layer sono in ordine RGB e gli altri layer sono in ordine alfabetico. |
Tipo linea | Imposta il tipo di linea del layer. Fare clic per vedere il tipo di linea corrente e selezionare dall'elenco. Fare clic sull'intestazione della colonna tipo di linea per ordinarla in base al tipo di linea fisso. Notaper caricare i tipi di linea da un file .lin di AutoCAD, selezionare Altro nella parte inferiore dell'elenco Tipo linea. |
Spessore linea | Consente di impostare lo spessore delle linee sul layer. Fare clic per immettere un valore o selezionare uno spessore predefinito dall'elenco. Fare clic sull'intestazione della colonna per ordinarla in base allo spessore della linea. |
Scala per spessore linea | Selezionare la casella di controllo per mettere in scala il tipo di linea in base allo spessore della linea. All'aumentare dello spessore della linea aumenta anche la lunghezza dei segmenti e degli spazi nel modello di linea. Questa impostazione è in genere disattivata nei tipi di linea importati in file DWG. Deselezionare la casella di controllo per importare tipi di linea in file DWG senza distorsione. |
Stampa | Specifica se il layer selezionato viene stampato. Selezionare l'icona di stampa per attivare o disattivare la proprietà di stampa. Quando la proprietà di stampa è disattivata, il layer continua ad essere visualizzato nel disegno, ma non viene stampato né pubblicato. |
Aggiungi nuovi layer alla norma | Selezionare la casella di controllo per aggiungere i nuovi layer creati alla norma corrente. Deselezionare la casella di controllo per aggiungere nuovi layer solo al documento corrente. |
Editor stili e norme - Stile direttrice
Consente di impostare gli attributi per la punta della freccia della direttrice, le dimensioni e lo spessore della terminazione della direttrice, il formato della linea e la linea di estensione.
Lo Stile direttrice viene solitamente referenziato da altri stili come stile secondario. Gli stili che utilizzano lo stile Direttrice per la formattazione comprendono i seguenti stili: Riquadro di controllo della geometria, Riferimento parziale, Numero di riferimento, Stato della superficie, Simbolo di saldatura e ID.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Impostare gli attributi dello stile Direttrice nella finestra Stile direttrice.
Terminazione
È possibile impostare il tipo e le dimensioni della punta della freccia di default per lo stile direttrice selezionato. |
Punta freccia | Consente di impostare il tipo di punta di freccia di default. Fare clic sulla freccia per selezionare una punta di freccia dall'elenco. |
Dimensioni (X) | Specifica le dimensioni della punta di freccia di default. Digitare una larghezza o un diametro a seconda che la terminazione sia una punta della freccia o un cerchio. |
Altezza (Y) | Consente di impostare l'altezza della punta di freccia rispetto alla linea associata. Specificare il valore desiderato nell'apposita casella. Non disponibile se la selezione della punta di freccia è diversa da Aperta, Vuota, Chiusa o Piena. |
Formato linea
Specifica gli attributi della porzione di linea dello stile direttrice. Da Layer consente di impostare il tipo o lo spessore della linea della porzione di direttrice dell'oggetto da definire in base al layer su cui si trova l'oggetto. |
Tipo linea | Elenca tutti i tipi di linea definiti nella norma attiva. |
Spessore linea | Elenca tutti gli spessori di linea definiti nella norma attiva. |
Colore | Consente di specificare il colore della linea di direttrice. |
Linea di estensione
Specifica l'offset e il segmento in eccesso di una linea di estensione creata quando una punta di freccia o un'altra terminazione sono trascinate a partire da uno spigolo selezionato. |
Offset linea di estensione | Consente di impostare lo spazio dall'estremità dello spigolo selezionato all'inizio della linea di estensione della direttrice. |
Seg. in eccesso linea di estensione | Definisce la lunghezza della linea di estensione della direttrice eccedente l'estremità della terminazione. |
Simbolo su tutto il profilo
Consente di specificare le dimensioni del simbolo su tutto il profilo per i simboli del riquadro di controllo della geometria, di superficie e di saldatura (solo circolare). |
Scala ad altezza testo | Selezionare la casella di controllo per definire le dimensioni del simbolo su tutto il profilo in base all'altezza del testo dello stile testo corrispondente. Deselezionarla per dimensionare il simbolo indipendentemente dall'altezza del testo. |
Diametro | Non disponibile se è selezionata l'opzione Scala ad altezza testo. Se l'opzione non è selezionata, immettere una specifica dimensione per il simbolo in unità lineari, indipendente dall'altezza del testo. Immettere le unità o non immettere alcun valore per utilizzare le unità di default. |
Posizione testo associato
Specifica la posizione del testo associato alle direttrici nel disegno. |
Prima sopra la direttrice | Selezionare questa opzione per posizionare la prima riga di testo sopra la direttrice. Tutte le righe aggiuntive vengono posizionate sotto la direttrice. Quando si associa al disegno una sola riga di testo, questa viene sempre visualizzata sopra la direttrice. |
Tutto sopra la direttrice | Selezionare questa opzione per posizionare tutte le righe di testo sopra la direttrice. |
Commenti
Inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare.
Editor stili e norme - Stile elenco parti
Consente di definire la configurazione di default dell'elenco delle parti per un file di disegno o un file modello.
Lo stile Elenco parti è uno stile secondario dello stile della norma attiva. I suoi valori sono valori collegati. Le modifiche apportate agli attributi dell'elenco delle parti influenzano tutti gli oggetti dell'elenco delle parti associati alla norma.
I valori di default possono essere modificati, ma così facendo si sovrascrive lo stile nel documento corrente. Per ripristinare il valore, è necessario riapplicare lo stile.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Impostare gli attributi dell'elenco della parti nella finestra Stile elenco parti. |
Impostazioni intestazione e tabella consente di specificare il formato del titolo, gli stili di testo e le righe della tabella. |
Titolo | Assegna un titolo di default agli elenchi delle parti. Selezionare la casella di controllo per mostrare il titolo sull'elenco parti nel disegno. Digitare il titolo nella casella. Deselezionare la casella di controllo per rimuovere un titolo dall'elenco delle parti. |
Stili testo | Consente di impostare gli stili di testo di default per Titolo, Intestazione colonna e Dati negli elenchi delle parti. La formattazione del testo è specificata nello stile Testo di riferimento. |
| | Fare clic sulla matita per aprire lo Stile testo di riferimento. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. Se si modifica lo stile principale, è necessario salvare le modifiche prima di poter modificare lo stile secondario. |
Spazio intestazione | Imposta lo spazio verticale tra il testo e il contorno della cella per la riga di intestazione dell'elenco delle parti. Immettere lo spazio appropriato nella casella. |
Spazio riga | Imposta lo spazio verticale tra il testo e il contorno della cella per le righe dell'elenco delle parti. Immettere lo spazio appropriato nella casella. |
Intestazione | Consente di specificare il formato dell'intestazione dell'elenco delle parti. Fare clic sulla freccia per selezionare Alto, Basso o Nessuno. |
Interlinea | Consente di specificare l'interlinea per ogni riga dell'elenco delle parti. Fare clic sulla freccia per specificare Una, Due o Tre righe di testo. |
Direzione | Consente di specificare la direzione di visualizzazione di default per l'elenco delle parti. Fare clic sulla direzione appropriata per visualizzare l'elenco dal basso verso l'alto o viceversa. |
Impostazioni colonne di default consente di specificare le colonne da includere nell'elenco delle parti e le opzioni di raggruppamento e filtro. |
| | Fare clic su Scelta colonne per aprire la finestra di dialogo Scelta colonne elenco parti e selezionare le colonne da includere nell'elenco delle parti. |
| | Fare clic su Raggruppamento per aprire la finestra di dialogo Impostazioni gruppo e selezionare le proprietà da utilizzare come criteri di raggruppamento. |
| | Fare clic su Filtro per definire uno o più filtri per l'elenco delle parti nella finestra di dialogo Impostazioni filtro. |
Griglia di formattazione delle colonne | Consente di visualizzare il formato dell'elenco delle parti. Fare clic sullo spigolo dell'intestazione di una colonna e trascinarlo per ingrandire. Nella colonna Proprietà vengono elencate le proprietà selezionate nelle righe. Fare clic con il pulsante destro del mouse su una riga per aprire la finestra di dialogo Scelta colonne, Raggruppamento o Formato colonna. Colonna elenca i nomi delle intestazioni delle colonne negli elenchi delle parti. Fare clic nella riga per inserire un nome diverso. Larghezza consente di impostare la larghezza di default di ogni colonna. Fare clic nella riga per inserire un'altra larghezza. |
Commenti | Inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Editor stili e norme - Scheda Contrassegni di revisione
Specifica il formato dei contrassegni di revisione. Lo stile contrassegno di revisione è uno stile secondario della norma attiva.
Accesso |  . Nella finestra di dialogo Editor stili e norme, espandere la voce Tabella revisioni e fare clic su uno stile.In alternativa, fare clic con il pulsante destro del mouse su un contrassegno di revisione, quindi selezionare Modifica tabella revisioni. |
Stili secondari: |
Stile direttrice | Selezionare lo stile direttrice di default nell'elenco. Fare clic sull'icona matita per aprire lo stile direttrice al fine di modificarlo. |
Stile testo | Selezionare lo stile testo di default nell'elenco. |
| | Alcuni stili secondari possono essere modificati durante la definizione dello stile principale. Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Formattazione contrassegni di revisione: |
Forma | Fare clic sulla freccia per elencare e selezionare la forma del numero di riferimento. |
Consenti linea di collegamento | Specifica se la linea di collegamento viene aggiunta al contrassegno di revisione. |
Editor stili e norme - Scheda Tabelle revisioni
Imposta lo stile di default per le tabelle revisioni. Lo stile tabella revisioni è uno stile secondario di quello standard.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare nel browser gli stili locali o tutti gli stili.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Titolo | Consente di impostare il testo in modo tale che appaia nella cella titolo della tabella revisioni. |
Formato linea | Fare clic su Esterno o Interno per specificare le linee da formattare con Spessore linea e Colore. Spessore linea per impostare Da layer come default, o fare clic sulla freccia per selezionare uno spessore linea diverso. I valori vengono originati con i valori preimpostati relativi allo spessore della linea sullo Stile standard. Colore per aprire la finestra di dialogo Colore che controlla il colore delle linee interne ed esterne della tabella fori. L'impostazione di default è Da layer. |
Stili testo | Consente di impostare gli stili di testo di default per Titolo, Intestazione colonna e Dati nelle tabelle revisioni. La formattazione del testo è specificata nello stile Testo di riferimento. |
| | Fare clic sulla matita per aprire lo Stile testo di riferimento. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. Se si modifica lo stile principale, è necessario salvare le modifiche prima di poter modificare lo stile secondario. |
Spazio riga | Consente di specificare lo spazio tra il testo e la linea del separatore di riga, al di sopra e al di sotto del testo nell'area dei dati. |
Spazio intestazione | Consente di specificare lo spazio al di sopra dell'intestazione. |
Intestazione | Consente di selezionare la posizione dell'intestazione nella tabella, lo spazio tra il testo e la linea del separatore di riga, al di sopra e al di sotto del testo nell'area dell'intestazione. Fare clic sulla freccia per selezionare Alto, Basso, o Nessuna intestazione. |
Interlinea | Consente di specificare il numero di righe di testo riservate in ciascuna cella della tabella nell'area dei dati. Fare clic sulla freccia per effettuare la selezione. |
Direzione | Consente di impostare la direzione di visualizzazione per le righe della tabella. Fare clic sulla direzione appropriata per visualizzare il testo dal basso verso l'alto o viceversa. |
Impostazioni colonna di default | Consente di specificare il formato delle colonne della tabella revisioni. |
| | Scelta colonne consente di aprire la finestra di dialogo Scelta colonne tabella revisioni. Elenca le proprietà disponibili e quelle selezionate. - Fare clic su Aggiungi e Rimuovi per spostare le proprietà da una colonna ad un'altra.
- Fare clic su Sposta giù o Sposta su per modificare l'ordine delle proprietà.
- Fare clic su Nuova proprietà per aprire la finestra di dialogo Definisci nuova proprietà.
- Fare clic su Elimina per rimuovere una colonna dalla tabella.
|
Proprietà consente di visualizzare le colonne selezionate che appaiono nella tabella revisioni. Fare clic con il pulsante destro del mouse per aprire le finestre di dialogo Scelta colonne o Formato colonna. |
Colonna consente di visualizzare i nomi delle intestazioni delle colonne selezionate. Consente di modificare l'aspetto del testo dell'intestazione della colonna modificandolo. Consente di ridimensionare la colonna facendo clic e trascinando il separatore della colonna. |
Larghezza consente di impostare la larghezza delle colonne della tabella revisioni. Immettere una larghezza specifica per ciascuna colonna o fare clic e trascinare per ridimensionare dopo avere creato la tabella revisioni. |
In Commenti inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Editor stili e norme - Stile stato della superficie
Consente di impostare gli attributi per i simboli di stato della superficie. Lo stile Stato della superficie è uno stile secondario di quello standard.
Accesso |   . Nella finestra di dialogo Editor stili e norme, fare clic su Stato della superficie. Se disponibile, fare clic su uno degli stili elencati da visualizzare o modificare.Se lo si preferisce, fare clic con il pulsante destro del mouse su un simbolo di stato della superficie in un disegno, quindi selezionare Modifica stile stato della superficie. |
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Impostare gli attributi di formattazione nella finestra Stile stato della superficie:
Filtro direzione solchi di lavorazione elenca tutti i simboli dei solchi di utensile definiti. Selezionare la casella di controllo per includere il simbolo o togliere il segno di spunta per renderlo non disponibile nella finestra di dialogo Stato della superficie.
Per essere completamente definito, lo stile stato della superficie richiede gli stili secondari. In questo caso, lo stile stato della superficie è lo stile principale rispetto agli stili direttrice e testo. |
| | Alcuni stili secondari possono essere modificati durante la definizione dello stile principale. Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Stile direttrice | Elenca gli stili direttrice disponibili nella norma attiva. La selezione effettuata determina l'aspetto delle direttrici associate agli stati della superficie. |
Stile testo | Elenca gli stili di testo disponibili nella norma attiva. La selezione effettuata determina le dimensioni e il font del testo utilizzato quando vengono inseriti numeri con uno stato della superficie. |
Simbolo | Imposta le dimensioni del simbolo relativo al divieto di asportazione del materiale. Fare clic sul pulsante per passare da un'opzione all'altra. |
Riferimento norma | Specifica la norma di disegno che controlla il formato del simbolo di stato della superficie. Fare clic sulla freccia per selezionare la norma desiderata. La norma di disegno può essere diversa dallo stile della norma attiva. Ad esempio, il valore di default dello stile Stato della superficie (BSI) è BSI. Il simbolo di superficie utilizza questo valore per creare simboli e ne calcola le estensioni, ad esempio l'altezza. |
Commenti | Inserire un commento sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Editor stili e norme - Stile tabella
Consente di impostare il formato delle tabelle di configurazione degli assiemi, delle saldature a punti, delle quota ispezione e altre tabelle specifiche del settore.
È possibile definire la formattazione della tabella utilizzando l'Editor stili per creare uno Stile tabella. Lo Stile tabella è uno stile secondario della norma attiva, utilizza Testo come stile secondario e può essere esportato singolarmente o nell'ambito di uno stile standard esportato. Fatta eccezione per lo stile tabella di default, gli stili tabella possono essere applicati ad altre tabelle per applicarvi una nuova formattazione.
NotaÈ inoltre possibile riformattare le altre tabelle usate nei disegni modificando la tabella e lo stile a cui fanno riferimento.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare nel browser gli stili locali o tutti gli stili.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Formattazione generale
Consente di impostare le preferenze per le tabelle formattate mediante lo stile tabella. |
Titolo | Selezionare la casella di controllo per specificare una riga del titolo. Se appropriato, inserire il testo da visualizzare nella riga del titolo della tabella. Se nello stile tabella non viene specificato un titolo, le tabelle che fanno riferimento a file .csv o .xls utilizzano come titolo il nome del file. |
Formato linea | Fare clic su Esterno o Interno per specificare le linee da formattare con Spessore linea e Colore. Spessore linea per impostare Da layer come default, o fare clic sulla freccia per selezionare uno spessore linea diverso. I valori vengono originati con i valori preimpostati relativi allo spessore della linea sullo Stile standard. Colore per aprire la finestra di dialogo Colore che controlla il colore delle linee interne ed esterne della tabella. L'impostazione di default è Da layer. |
Stili testo | Consente di specificare i formati del testo per Titolo, Intestazione colonna e Dati. |
| | Fare clic per modificare lo stile del testo e specificare impostazioni paragrafo, colore, giustificazione, formattazione carattere e un commento opzionale. |
Spazio riga | Consente di specificare lo spazio tra il testo e la linea del separatore di riga, al di sopra e al di sotto del testo nell'area dei dati. |
Spazio intestazione | Consente di specificare lo spazio al di sopra dell'intestazione. |
Intestazione | Consente di selezionare la posizione dell'intestazione nella tabella, lo spazio tra il testo e la linea del separatore di riga, al di sopra e al di sotto del testo nell'area dell'intestazione. Fare clic sulla freccia per selezionare Alto, Basso, o Nessuna intestazione. |
Interlinea | Consente di specificare il numero di righe di testo riservate in ciascuna cella della tabella nell'area dei dati. Fare clic sulla freccia per effettuare la selezione. |
Direzione | Consente di impostare la direzione di visualizzazione per le righe della tabella. Fare clic sulla direzione appropriata per visualizzare il testo dal basso verso l'alto o viceversa. |
Scheda Formattazione unità di default
Consente di formattare i dati della tabella, eccetto che per le colonne specificate singolarmente nella scheda Impostazioni colonna di default.
Larghezza colonna | Specifica la larghezza di default delle colonne. Nelle singole tabelle è possibile ridimensionare le colonne. |
Zero iniziali/finali | Consente di impostare la formattazione per gli zero iniziali e finali. |
Giustificazione | Consente di giustificare a sinistra, al centro o a destra la riga di intestazione e le righe di dati. |
Usa formattazione di default | Utilizza le impostazioni di default specificate nella norma. |
Applica formattazione unità | Consente di applicare una formattazione e unità personalizzate alle colonne della tabella. |
| | Tipo unità consente di selezionare il tipo di unità di misura. |
| | Formato seleziona un formato frazionario o decimale. I formati frazionari sono disponibili solo se è selezionato Lunghezza come Tipo unità e come Unità sono selezionati pollici o piedi. |
| | Precisione seleziona la precisione dei valori visualizzati nella colonna selezionata. |
| | Scala testo frazionaria imposta la scala del testo per i numeri nelle frazioni impilate. Disponibile solo se è selezionato un formato frazionario. |
| | Unità seleziona le unità di misura. Se sono selezionati pollici o piedi, nell'opzione Formato è disponibile il formato frazionario. |
| | Simbolo decimale seleziona il simbolo per il formato decimale. Fare clic sulla freccia per specificare il carattere decimale da utilizzare (punto o virgola). |
| | Stringa unità visualizza il nome delle unità accanto al valore. |
Tipo unità | Formato | Precisione | Unità | Simbolo decimale | Visualizza tipo unità |
Lunghezza | Decimali, frazionarie | 0-8 | mm, cm, m, in, ft, micron, mi, yd | punto o virgola | sì. |
Angolarità | Gradi decimali, Gradi-Min-Sec | 0-8 | non disponibile | punto o virgola | no |
Volume | Decimale | 0-8 | Litro, gallone | punto o virgola | sì |
Massa | Decimale | 0-8 | grammo, libbramassa, slug, kg, onciamassa | punto o virgola | sì |
Commenti | Inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Scheda Impostazioni colonna di default
Consente di creare modelli di colonna specificando una formattazione alternativa e più dettagliata per le singole colonne, indipendentemente dalle altre colonne. Le colonne aggiunte da questa scheda e i formati applicati alle colonne esistenti hanno la precedenza sulle impostazioni della scheda Formattazione unità di default. Se la tabella contiene più colonne di quelle formattate singolarmente, alle colonne rimanenti vengono applicate le impostazioni della scheda delle unità di default. Se nessuna colonna è stata formattata singolarmente, tutte le colonne vengono formattate in base alle impostazioni della scheda Formattazione unità di default. |
Aggiungi colonna | Consente di aggiungere una colonna alla tabella, a partire dalla Colonna 1. Inizialmente, vengono utilizzate la larghezza e le altre impostazioni di formattazione colonna contenute nella scheda Formattazione unità di default, ma successivamente è possibile modificarle. Le ulteriori colonne vengono aggiunte alla fine dell'elenco e vengono denominate in modo incrementale, ad esempio Colonna 1, Colonna 2 e così via. Dopo aver aggiunto una colonna, è possibile modificarne il nome. l'origine e la larghezza: - La casella di controllo Nome da origine è selezionata per default e in questo caso i nomi delle colonne derivano dai dati di origine. Deselezionare la casella di controllo per immettere un nome di colonna.
- Quando la casella di controllo Nome da origine è deselezionata, è possibile modificare il campo Colonna. Digitare un nome di colonna.
- Il campo Larghezza è impostato di default su 1.000. Se si desidera, immettere una nuova larghezza per ogni colonna.
|
Rimuovi colonna | Rimuove la riga selezionata dalla tabella. |
Per formattare le colonne, fare clic in una cella nome colonna per aprire la finestra di dialogo Formato colonna. Per ulteriori informazioni, vedere il riferimento Formato colonna..
Formato colonna - Tabelle
Consente di impostare le proprietà di formattazione e allineamento di una colonna nella tabella.
Accesso | per definire le colonne in uno stile tabella: fare clic su . Nella finestra di dialogo Editor stili e norme, fare clic su Tabella. Nella scheda Impostazioni colonna di default fare clic con il pulsante destro del mouse su una cella con il nome di una colonna per aprire la finestra di dialogo Formato colonna. Per modificare la colonna di una tabella: Fare clic con il pulsante destro del mouse e scegliere Modifica. Nella finestra di dialogo Modifica tabella, fare clic su Formato colonna. |
Proprietà | Visualizza il nome della proprietà mostrata nella colonna selezionata. |
Intestazione | Specifica il nome della colonna selezionata. Per cambiare il nome, inserire un nome diverso. |
Larghezza colonna | Specifica la larghezza della colonna. |
Zeri iniziali/finali | Controlla la visualizzazione degli zeri iniziali e finali. |
Giustificazione | Imposta l'allineamento dell'intestazione e delle celle della colonna. |
| | Intestazione definisce l'allineamento per l'intestazione di colonna. Fare clic sul pulsante appropriato per specificare se i dati devono essere allineati a sinistra, allineati a destra o centrati. |
| | Valore definisce l'allineamento per i dati nella colonna. Fare clic sul pulsante appropriato per specificare se i dati devono essere allineati a sinistra, allineati a destra o centrati. |
Testo frazionario impilato | Consente l'impilaggio delle frazioni numeriche. Tutte le stringhe numeriche frazionarie (nel formato 1/2) nella colonna selezionata vengono sostituite con una frazione impilata nel disegno. La funzione è disponibile quando si modifica un elenco di parti nel disegno e l'opzione Usa formattazione di default è selezionata. |
| Proprietà impilaggio | Apre la finestra di dialogo Proprietà e imposta il formato e la scala del testo per le frazioni impilate. La funzione è disponibile quando si modifica un elenco di parti nel disegno e l'opzione Usa formattazione di default è selezionata. |
Usa formattazione di default | Utilizza le impostazioni di default specificate nella norma. |
Applica formattazione unità | Abilita le impostazioni di formattazione e di unità per la colonna selezionata. Le modifiche apportate a queste impostazioni vengono applicate solo alla colonna selezionata. |
| | Tipo unità consente di selezionare il tipo di unità di misura. |
| | Formato seleziona un formato frazionario o decimale. I formati frazionari sono disponibili solo se è selezionato Lunghezza come Tipo unità e come Unità sono selezionati pollici o piedi. |
| | Precisione seleziona la precisione dei valori visualizzati nella colonna selezionata. |
| | Scala testo frazionaria imposta la scala del testo per i numeri nelle frazioni impilate. Disponibile solo se è selezionato un formato frazionario. |
| | Unità seleziona le unità di misura. Se sono selezionati pollici o piedi, nell'opzione Formato è disponibile il formato frazionario. |
| | Simbolo decimale seleziona il simbolo per il formato decimale. Fare clic sulla freccia per specificare il carattere decimale da utilizzare (punto o virgola). |
| | Stringa unità visualizza il nome delle unità accanto al valore. |
Editor stili e norme - Stili di testo
Consente di impostare gli attributi di formattazione per gli stili di testo.
È possibile che altri stili facciano riferimento allo stile di testo come ad uno stile secondario per impostare la formattazione. Ad esempio, lo stile quota utilizza lo stile di testo per formattare il testo della quota, mentre lo stile elenco parti lo utilizza per il testo dell'elenco delle parti.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Nella casella Impostazioni paragrafo è possibile impostare spaziatura, valore, allungamento e colore. Se queste impostazioni vengono sostituite mediante la finestra di dialogo Formatta testo, esse si applicano solo all'intero oggetto di testo e non è possibile modificarle per singole linee o caratteri. |
Spaziatura | Specifica la distanza tra la parte inferiore di una riga di testo e la parte inferiore della riga di testo successiva. Fare clic sulla freccia per effettuare la selezione. |
Valore | Quando la spaziatura della linea è impostata su Esatta o Multipla, specifica il valore per la spaziatura della linea. |
% allungamento | Consente di specificare la larghezza del testo. Digitare 100 per visualizzare il testo con la larghezza originale; digitare 50 per ridurre la larghezza del testo del 50%. |
Colore | Consente di specificare il colore del testo. Fare clic sul pulsante colorato e selezionare il colore desiderato nella finestra di dialogo Colori. È possibile impostare il colore del testo su Da layer. |
Giustificazioni | Fare clic su A sinistra, Centrato orizzontalmente o A destra, oppure su In alto, Centrato verticalmente o In basso, per applicare la giustificazione corrispondente allo stile di testo. |
Rotazione | Consente di ruotare il testo. Selezionare un pulsante per specificare l'angolo di rotazione del testo. |
In Formattazione carattere impostare il font, le dimensioni del testo e l'enfasi. È possibile sostituire gli attributi in singoli caratteri del testo dell'oggetto. |
Font | Consente di specificare il font dello stile di testo. Fare clic sulla freccia e selezionare l'opzione desiderata dall'elenco. |
Altezza testo | Consente di impostare l'altezza del testo usando le unità del foglio (pollici o millimetri). Specificare le dimensioni desiderate o fare clic sulla freccia e selezionare un valore dall'elenco. |
Enfasi | Fare clic su Grassetto, Corsivo o Sottolineato per applicare lo stile corrispondente al testo. |
Simboli in corsivo | Fare clic su Corsivo per attivare questa casella di controllo. Deselezionare la casella per escludere i simboli delle quote e visualizzare le note foro/filettatura in corsivo. |
Nella casella Commenti immettere un commento relativo alla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare.
Editor stili e norme - Stile annotazione vista
Utilizzare il pannello Stile annotazione vista per impostare i default delle annotazioni della vista.
Tipo vista | Selezionare il tipo di vista del disegno e quindi impostare le opzioni desiderate. Le opzioni disponibili variano in base al tipo di vista selezionato. |
| | | Consente di selezionare le viste in sezione. |
| | | Consente di selezionare le viste ausiliarie. |
| | | Consente di selezionare le viste di dettaglio. |
Formato | Consente di impostare il formato delle annotazioni nella vista di base durante la creazione di viste in sezione, ausiliarie o di dettaglio. |
| | Selezionare un formato di annotazione. I formati disponibili sono illustrati dalle immagini. |
| | Mostra linea intera consente di visualizzare la linea di sezione nella vista di base. Disponibile solo per le viste in sezione. |
| | Selezionare Definizione nella vista di base (default - vista rimossa) per visualizzare la definizione della vista ausiliaria nella vista di base, quando l'allineamento della vista ausiliaria è spezzato. Selezionare Definizione nella vista di base (default - vista ausiliaria) per visualizzare la definizione della vista ausiliaria nella vista di base. Disponibile solo per le viste ausiliarie. |
| Formato direttrice | Disponibile solo per le viste di dettaglio. Tipo linea consente di selezionare il tipo di linea per la linea direttrice. Disegna terminazione consente di disegnare la punta freccia (terminazione) nella direttrice di annotazione della vista di dettaglio. Orientamento testo consente di impostare l'orientamento e l'allineamento del testo identificatore della vista di dettaglio su una direttrice. |
Terminazione | Lunghezza linea di estensione consente di impostare la lunghezza della linea direttrice per il tipo di vista selezionato. Non disponibile per le viste di dettaglio. |
| | Terminazione consente di selezionare la punta freccia (terminazione) di default per il tipo di vista selezionato. |
| | Dimensioni (X) consente di specificare la lunghezza delle punte freccia aperte o chiuse per il tipo di vista selezionato. |
| | Altezza (Y) consente di specificare l'altezza delle punte freccia aperte o chiuse per il tipo di vista selezionato. |
Stile testo | Consente di selezionare uno stile di testo esistente da utilizzare per il testo dell'annotazione. |
| | Fare clic sulla matita per modificare lo stile di testo selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Commenti | Inserire le informazioni sullo stile, ad esempio data creazione, creato da o derivato da una norma particolare. |
Editor stili e norme - Stile simbolo di saldatura
Consente di definire i simboli di saldatura disponibili per l'uso nel disegno o nel modello.
Lo stile Simbolo di saldatura è uno stile secondario dello stile standard attivo.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Impostare gli attributi del simbolo di saldatura nella finestra Stile saldatura.
Gli stili secondari
Consente di specificare gli stili richiesti per definire un simbolo di saldatura. Gli attributi degli stili direttrice, direttrice alternativo e testo sono definiti nel loro stile; i numeri di riferimento fanno riferimento a quegli attributi per la formattazione di quegli oggetti. |
| | Alcuni stili secondari possono essere modificati durante la definizione dello stile principale. Fare clic sulla matita per modificare lo stile selezionato. Quando si salva lo stile, le modifiche hanno effetto in qualsiasi posizione lo stile venga utilizzato. |
Stile direttrice | Fare clic sulla freccia per elencare gli stili direttrice nella norma attiva. Fare clic sull'icona matita per aprire lo stile direttrice al fine di modificarlo. |
Stile testo | Fare clic sulla freccia per elencare gli stili testo nella norma attiva. Il testo del simbolo di saldatura viene formattato con questo stile. |
Linea di riferimento
Consente di impostare il formato di visualizzazione per la linea di riferimento del simbolo di saldatura. |
Default linea di riferimento | Fare clic per selezionare il posizionamento di default. Selezionare Nessuna linea di riferimento, Linea di riferimento sopra, o Linea di riferimento sotto la linea di riferimento. Può essere modificata per i simboli di saldatura singoli. Disponibile soltanto per ISO e DIN. |
Offset | Consente di controllare la distanza tra la linea e il simbolo di saldatura. L'offset risultante viene calcolato usando questo valore e l'altezza del testo. |
Tipo linea | Consente di impostare lo stile della linea, ad esempio tratteggiata, punteggiata o continua. Fare clic sulla freccia per selezionare il tipo di linea dall'elenco. |
Posizione lato freccia
Consente di determinare se il simbolo di saldatura è sulla parte superiore o inferiore della linea di riferimento.
Dimensioni simbolo
Specifica le dimensioni del simbolo di saldatura. |
Collega ad altezza testo | Selezionare la casella di controllo per far corrispondere le dimensioni del simbolo all'altezza del testo definita nella norma attiva. |
Fattore scala | Deselezionare la casella di controllo Collega ad altezza testo per immettere un fattore di scala in rapporto alle sue dimensioni di default. Il fattore di scala deve essere compreso tra 0,5 e 2,00. |
Filtro simbolo
Consente di elencare tutti i simboli di saldatura, contorno e supporto, indipendentemente dalla norma attiva. Selezionando un simbolo o annullando la selezione è possibile includere o rimuovere il simbolo nella selezione impostata nella finestra di dialogo Simbolo di saldatura. L'elenco dei simboli ha origine nella finestra di dialogo Simbolo saldatura. Fare clic su un tipo di simbolo per visualizzare tutti i simboli definiti di tale tipo. Selezionare la casella di controllo per includere il simbolo nel gruppo di selezione della finestra di dialogo Simbolo di saldatura oppure deselezionarla per rimuovere il simbolo dall'elenco. Fare clic sul segno più per vedere le variazioni di un simbolo, quindi fare clic sulla variazione desiderata. |
Simboli di saldatura | L'elenco viene originato su Lato freccia della finestra di dialogo Simbolo di saldatura. |
Simboli di cordone | L'elenco viene originato su Altro lato della finestra di dialogo Simbolo di saldatura. |
Simboli di supporto | L'elenco viene originato su Altro lato della finestra di dialogo Simbolo di saldatura. |
Commenti
Inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare.
Editor stili e norme - Stile cordone di saldatura
Lo Stile cordone di saldatura consente di specificare gli attributi per gli oggetti delle annotazioni di saldatura nei disegni, compresi millepiedi, riempimenti estremità e annotazioni recuperate da un modello di saldatura.
Lo Stile cordone di saldatura è uno stile secondario dello stile standard attivo.
Per il documento corrente, è possibile fare clic sui seguenti comandi:
- Indietro per tornare allo stile modificato in precedenza. Viene richiesto di salvare le modifiche precedenti.
- Nuovo per creare nuovi stili. Selezionare la casella di controllo Aggiungi a norme per eseguire l'aggiunta all'elenco degli stili disponibili nello stile standard attivo.
- Salva per salvare le modifiche apportate ad uno stile esistente nel documento corrente.
- Reimposta per reimpostare i valori dello stile sui valori salvati.
- Filtro per visualizzare gli stili locali, gli stili della norma attiva o tutti gli stili nel browser.
- Importa per usare la finestra di dialogo Importa definizione dello stile al fine di importare uno stile esportato da un altro documento.
Nel gruppo Stili e norme della scheda Gestione è inoltre possibile utilizzare i seguenti comandi:
- Fare clic su Aggiorna per aggiornare l'elenco degli stili nel riquadro del browser in modo da includere nella libreria gli stili nuovi o modificati.
- Fare clic su Salva per salvare gli stili modificati nella libreria di stili e quindi sostituire la versione della libreria con i nuovi valori.
- Fare clic su Elimina per eliminare gli stili non utilizzati dal documento.
Nella finestra Stile cordone di saldatura, specificare gli attributi per il ripristino del cordone di saldatura.
Millepiedi
Consente di impostare i valori di default delle annotazioni dei millepiedi saldatura nel disegno. |
Tipo | Selezionare il tipo di millepiedi di default, ovvero Centrato o Spigolo. Impostare i valori di default per entrambi i tipi. |
Opzioni di unione | Consente di impostare le dimensioni per la creazione di millepiedi intermittenti. Lunghezza consente di impostare la lunghezza di default di un segmento in un millepiedi intermittente. Offset consente di impostare la distanza di default fra i centri di due segmenti adiacenti di un millepiedi intermittente. |
Visibilità giunzione | Selezionare la casella di controllo per impostare i valori di default della visibilità dello spigolo su cui viene posizionato un millepiedi saldatura. Deselezionare la casella di controllo per nascondere lo spigolo dopo avere posizionato il millepiedi. |
Larghezza | Consente di impostare la larghezza di default delle saldature del millepiedi. Per un millepiedi parziale, la larghezza corrisponde alla distanza tra il punto finale del lembo e lo spigolo selezionato. Per un millepiedi completo, la larghezza corrisponde alla distanza tra i punti finali dei lembi. |
Angolo | Consente di impostare l'angolo di default di una linea immaginaria fra lo spigolo selezionato e i punti finali dei lembi del millepiedi. Vengono visualizzate le unità gr, rad, grad. |
Spaziatura | Consente di impostare la distanza di default fra le saldature del millepiedi. Vengono visualizzate le unità: in, mm, cm e così via. |
% arco | Consente di impostare il raggio di default dell'arco rispetto alla lunghezza della corda dell'arco. Il valore deve essere superiore a 0° e inferiore a 100°. |
Spessore linea | Consente di impostare lo spessore di default delle linee del millepiedi. Tutti gli spessori di linea definiti nella norma attiva sono disponibili. Fare clic sulla freccia per selezionare un valore. Se non viene selezionato un valore specifico, viene utilizzato il valore di default, Da layer, in cui lo spessore della linea è definito dal layer su cui si trova l'oggetto. |
Riempimenti estremità
Consente di impostare i valori di default delle annotazioni dei riempimenti delle estremità nel disegno. |
Lembo 1/Lembo 2 | Imposta l'altezza e la larghezza di default per i riempimenti delle estremità. Specificare un valore per ogni lembo nella casella corrispondente. Vengono visualizzate le unità: in, mm, cm e così via. |
Profondità spessore | Imposta la profondità spessore di default per i raccordi. |
Lembo inclinato definito da profondità spessore | Se è selezionato, le dimensioni del raccordo sono definite dalla profondità spessore per default. |
Scala | Consente di impostare la scala di default per il modello di tratteggio selezionato. Fare clic sulla freccia e selezionare la scala. L'opzione non è disponibile se la casella di controllo Riempimento solido è selezionata. |
Tratteggio | Consente di selezionare un modello di tratteggio di default per il riempimento. Fare clic sulla freccia e selezionare uno dei tratteggi disponibili. L'opzione non è disponibile se la casella di controllo Riempimento solido è selezionata. |
Colore | Consente di selezionare il colore di visualizzazione di default per il tratteggio o il riempimento solido. Fare clic sul pulsante Colore e selezionare il colore desiderato. Se non viene selezionato alcun colore, il default è Da layer, in cui il colore viene definito dal layer su cui si trova l'oggetto. |
Riempimento solido | Consente di impostare il riempimento solido di default per il riempimento delle estremità. Selezionare Riempimento solido per riempire il riempimento delle estremità. Rimuovere il segno di spunta per usare il modello di tratteggio selezionato come riempimento di default per i riempimenti delle estremità. |
Commenti
Inserire le informazioni sulla definizione di un particolare stile, ad esempio data creazione, creato da o derivato da una norma particolare.
Unità
Imposta le unità per gli stili riferimento parziale e riquadro di controllo della geometria.
Unità principali
Consente di cambiare il formato delle unità principali di misura per i valori dei simboli di riferimento parziale o del riquadro di controllo della geometria. |
Lineare | specifica le unità di misura. Fare clic sulla freccia e selezionare il gruppo desiderato nell'elenco. L'opzione di default è Usa comuni. |
Decimale | Per le unità lineari diverse da Usa comuni, consente di specificare il carattere da usare come decimale. Fare clic sulla freccia e selezionare il gruppo desiderato nell'elenco. |
Stringa unità | Visualizza il tipo di unità principale dopo il valore nelle annotazioni dei riferimenti parziali. Selezionare la casella per visualizzare il tipo di unità. Per nasconderlo, rimuovere il segno di spunta. |
Zeri iniziali | Mostra o sopprime la visualizzazione degli zero iniziali nei valori dei riferimenti parziali. Selezionare la casella per visualizzare gli zero iniziali. Per sopprimerli, rimuovere il segno di spunta. |
Zeri finali | Mostra o sopprime la visualizzazione degli zero finali nei valori dei riferimenti parziali. Selezionare la casella per visualizzare gli zeri finali. Rimuovere il segno di spunta per sopprimerli. |
Unità alternative | Visualizza o nasconde le unità alternative nei simboli di riferimento parziale. Selezionare la casella per visualizzare le unità alternative. Per nasconderle, rimuovere il segno di spunta. |
Stile visualizzazione | Consente di impostare lo stile di visualizzazione delle unità alternative nei simboli di riferimento parziale. Fare clic sulla freccia e selezionare il gruppo desiderato nell'elenco. |
Unità alternative
Consente di cambiare il formato delle unità secondarie di misura per i valori dei simboli di riferimento parziale o del riquadro di controllo della geometria. Questa opzione è disponibile solo se in Visualizza unità alternative è stata selezionata la casella di controllo Unità principali. |
Lineare | specifica le unità di misura. Fare clic sulla freccia e selezionare l'opzione desiderata dall'elenco. |
Decimale | specifica il carattere da usare come simbolo decimale. Fare clic sulla freccia e selezionare l'opzione desiderata dall'elenco. |
Stringa unità | Visualizza il tipo di unità alternativo dopo il valore nelle annotazioni dei riferimenti parziali. Selezionare la casella per visualizzare il tipo di unità. Per nasconderlo, rimuovere il segno di spunta. |
Zeri iniziali | Mostra o sopprime la visualizzazione degli zero iniziali nei valori dei riferimenti parziali. Selezionare la casella per visualizzare gli zero finali. Per sopprimerli, rimuovere il segno di spunta. |
Zeri finali | Mostra o sopprime la visualizzazione degli zero finali nei valori dei riferimenti parziali. Selezionare la casella per visualizzare gli zero finali. Per sopprimerli, rimuovere il segno di spunta. |
Precisione | Consente di impostare la precisione decimale per la visualizzazione delle unità alternative nelle annotazioni dei riferimenti parziali. Fare clic sulla freccia e selezionare il gruppo desiderato nell'elenco. |
Seleziona modello di tratteggio
Utilizzare la finestra di dialogo Seleziona modello di tratteggio per selezionare i modelli di tratteggio che devono risultare disponibili nel disegno.
Modelli di tratteggio caricati | Visualizza un elenco dei modelli di tratteggio caricati nel disegno. SuggerimentoPrima di chiudere la finestra di dialogo Seleziona modello di tratteggio, selezionare un modello di tratteggio da visualizzare nell'elenco Modello della finestra di dialogo di livello precedente. Disponibili consente di selezionare i modelli di tratteggio che devono risultare disponibili nell'elenco Modello delle finestre di dialogo relative ai tratteggi. SuggerimentoUtilizzare la proprietà Disponibili per escludere i modelli di tratteggio che non sono più necessari nel disegno. Modello di tratteggio visualizza il nome del modello di tratteggio. Descrizione visualizza la descrizione del modello di tratteggio. |
Carica | Consente di caricare ulteriori modelli di tratteggio nel disegno. Quando si seleziona questa opzione, viene visualizzata la finestra di dialogo Seleziona file modello di tratteggio o Carica modelli di tratteggio. Individuare un file PAT e selezionare i modelli di tratteggio da caricare. |
Esportazione | Visualizza la finestra di dialogo Seleziona file modello di tratteggio. È possibile specificare la posizione e il nome del file PAT esportato. Tutti i modelli di tratteggio selezionati nell'elenco Modelli di tratteggio caricati vengono esportati nel file specificato. |
Carica modelli di tratteggio
Utilizzare la finestra di dialogo Carica modelli di tratteggio per individuare un file PAT e selezionare i modelli di tratteggio da caricare nel disegno.
Accesso | Nella finestra di dialogo Seleziona modello di tratteggio, fare clic su Carica. |
File di definizione modello di tratteggio | Specifica il file PAT con i modelli da caricare. Selezionare un file PAT nell'elenco oppure fare clic su Sfoglia per individuare il file PAT. |
Modelli di tratteggio disponibili | Consente di visualizzare i modelli di tratteggio disponibili nel file PAT specificato. Selezionare i modelli di tratteggio da caricare, quindi fare clic su OK per chiudere la finestra di dialogo. |
Seleziona tipo di linea (file LIN)
Tipi di linea caricati | Visualizza l'elenco dei tipi di linea e i rispettivi attributi caricati nel disegno corrente. |
Carica | Visualizza la finestra di dialogo Carica tipi linea mediante la quale è possibile caricare i tipi di linea selezionati (file LIN) nel disegno e aggiungerli all'elenco dei tipi di linea. |
Carica tipi linea (file LIN)
File di definizione tipi di linea | Visualizza la posizione del file .lin selezionato. Fare clic su Sfoglia per individuare e caricare un file .lin. |
Tipi di linea disponibili | Visualizza i tipi di linea disponibili associati al tipo di linea selezionato. Selezionare il tipo di linea da aggiungere o selezionare tenendo premuto il tasto MAIUSC per caricare più tipi di linea, quindi fare clic su OK. |
