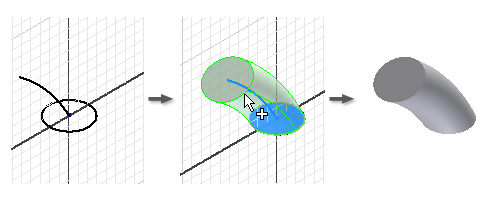

No headersGli schizzi della traiettoria devono trovarsi su un piano che interseca il piano di un profilo di sweep. Due modi per posizionare schizzi traiettoria e profili sono:
- Creare due piani di lavoro intersecanti. Su un piano, eseguire lo schizzo di un profilo che rappresenti la sezione trasversale di uno sweep; sul piano intersecante, eseguire lo schizzo di una traiettoria che rappresenti la traiettoria dello sweep.
- Creare un corpo dell'utensile intermedio, quale un blocco. Fare clic sul comando Schizzo, quindi fare clic su una faccia piana del blocco. Eseguire uno schizzo del profilo che rappresenta la sezione trasversale della lavorazione sweep, quindi fare clic sul comando Schizzo per terminare lo schizzo. Fare nuovamente clic sul comando Schizzo e scegliere una faccia piana che interseca il piano del profilo. Eseguire lo schizzo della traiettoria di sweep, quindi fare clic sul comando Schizzo per terminare lo schizzo. Quando si crea una lavorazione sweep, selezionare un'intersezione per lasciare solo il volume dello sweep e rimuovere il corpo dell'utensile (blocco).
 | Usare gli schizzi o gli spigoli del modello per definire una traiettoria per una lavorazione sweep. |
- Selezionare gli spigoli del modello o le curve dello schizzo per rappresentare i segmenti in una traiettoria.
- Se i segmenti non sono uniti in corrispondenza dei rispettivi punti finali, fare clic su
per attivare lo schizzo. - Quindi, fare clic su e unire i segmenti in corrispondenza dei relativi punti finali.
- Continuare a selezionare i segmenti e a vincolarli tra di loro in base alle esigenze.
Quando si crea uno sweep, occorre selezionare la traiettoria. La traiettoria deve intersecare il piano dello schizzo del profilo.
Per misurare i profili aperti 2D
 | Utilizzare Misura distanza per misurare segmenti multipli e sommarne le lunghezze seguendo una serie di azioni ripetitive. |
- Nella barra multifunzione fare clic sulla
nella modalità Schizzo. - Selezionare un segmento di linea, fare clic sul menu a discesa nella finestra di dialogo Misura distanza, quindi selezionare Aggiungi al totale.
- Fare di nuovo clic sul menu a discesa nella finestra di dialogo Misura distanza e selezionare Riavvia.
- Selezionare il segmento di linea successivo, fare clic sul menu a discesa nella finestra di dialogo Misura distanza, quindi selezionare Aggiungi al totale.
- Fare di nuovo clic sul menu a discesa nella finestra di dialogo Misura distanza e selezionare Riavvia. Selezionare il segmento di linea successivo da misurare, fare di nuovo clic sul menu a discesa, quindi selezionare Aggiungi al totale. Proseguire con questo metodo di selezione per ogni segmento di linea che si desidera inserire nel totale.
- Terminata la selezione, per visualizzare la lunghezza totale dei segmenti di linea selezionati, fare clic sul menu a discesa nella finestra di dialogo Misura distanza e selezionare Visualizza totale.
