La geometria proiettata è in posizione fissa rispetto allo schizzo da cui trae origine; è tuttavia possibile vincolare la geometria dello schizzo alla geometria proiettata e assegnarvi delle quote. È possibile utilizzare la geometria proiettata nei profili o nelle traiettorie per generare una parte in un assieme. La geometria proiettata è associativa e viene aggiornata in base alle modifiche della geometria primaria.
È possibile modificare una lavorazione che utilizza la geometria proiettata. Se necessario, fare clic col pulsante destro del mouse e scegliere Interrompi collegamento per rimuovere l'associazione al relativo stile principale.
Quando si proiettano curve di spline dall'ambiente di costruzione ad uno schizzo 2D, vengono create delle spline di riferimento non associative. Se si modifica una spline di riferimento, un'approssimazione della spline originale viene creato, che può causare la perdita di precisione della curva.
Come utilizzare la geometria proiettata negli assiemi
Gli spigoli di un componente tagliato da una sezione di assieme possono essere proiettati in un piano dello schizzo , se la parte interseca il piano dello schizzo. Gli spigoli di taglio proiettati non sono associativi in uno schizzo. La geometria è "un'istantanea" della geometria quando viene proiettata e, se le modifiche della geometria primaria, non viene aggiornata.
In un assieme è possibile selezionare una parte specificando una faccia o un piano come piano dello schizzo. In seguito sarà possibile proiettare spigoli, linee chiuse o una faccia nello schizzo. Le lavorazioni create dalla geometria proiettata sono associative rispetto allo schizzo primario, a meno che il collegamento non venga interrotto.
Esempi d'uso della geometria proiettata
- Proiezione di una sagoma sul piano dello schizzo per l'uso in un profilo
- Proiettare il punto centrale di default sul piano dello schizzo per vincolare uno schizzo all'origine del sistema di coordinate.
- Proiezione di uno schizzo da una lavorazione sul piano dello schizzo per l'uso nel profilo o nella traiettoria di una lavorazione nuova
- Proiezione degli spigoli di una parte tagliata da una sezione di assieme per l'uso nel profilo o nella traiettoria di una lavorazione nuova.
- Proiettare spigoli, linee chiuse o una faccia da un componente di assieme nello schizzo di una parte creata locale. Utilizzare la geometria proiettata per creare lavorazioni associative rispetto alla parte primaria.
- In un disegno, proiettare alcuni spigoli da una vista, aggiungere la geometria per creare un contorno chiuso e quindi aggiungere un tratteggio o un colore di riempimento.
- Proiettare gli spigoli per definire il contorno per una vista spaccata in un disegno.
Metodi da utilizzare per proiettare la geometria
Scegliere un metodo per soddisfare le proprie esigenze di progettazione:
Per proiettare la geometria sul piano dello schizzo
È possibile proiettare sul piano dello schizzo corrente spigoli, vertici, geometrie di lavoro, sequenze chiuse e curve degli schizzi esistenti. È possibile utilizzare la geometria proiettata nello schizzo corrente come profilo o traiettoria o per vincolare o quotare schizzi di curve o punti.
In un assieme, proiettare gli spigoli di un componente tagliato da una vista in sezione dell'assieme, nel caso in cui la parte non tagliata intersechi il piano dello schizzo. Gli spigoli proiettati non sono associativi e in quanto tali non verranno aggiornati durante lo spostamento o il ridimensionamento della geometria primaria.
Le dimensioni e la posizione della geometria proiettata sono fisse rispetto allo schizzo iniziale (geometria di riferimento). È possibile vincolare la geometria dello schizzo alla geometria proiettata. Quando lo schizzo primario viene spostato o modificato, anche la geometria proiettata viene spostata o modificata di conseguenza. Anche la geometria dello schizzo vincolata alla geometria proiettata viene spostata.
È possibile proiettare automaticamente la geometria proiettata di riferimento sul piano dello schizzo selezionando le opzioni dalla scheda Schizzo in Opzioni applicazione.
- Proiezione automatica spigoli durante creazione curva
- Spigoli di riferimento automatici per nuovo schizzo
Quando si proiettano curve di spline dall'ambiente di costruzione ad uno schizzo 2D, vengono create delle spline di riferimento non associative. Se si modifica una spline di riferimento, viene creata un'approssimazione della spline originale e l'accuratezza della curva potrebbe risentirne.
Se si seleziona una linea chiusa, scorrere la geometria usando il comando Seleziona altre. Quando viene evidenziata, fare clic per selezionare.
Per interrompere l'operazione, premere ESC o selezionare un altro comando.

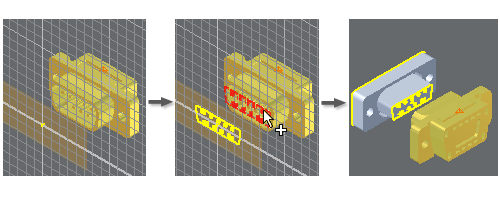

Proiezione degli spigoli di taglio
Utilizzare Proietta spigoli di taglio quando si crea o si modifica una lavorazione di schizzo per modellare gli spigoli sul piano dello schizzo attivo da un componente tagliato mediante un piano di sezione. Quando si proietta uno spigolo di taglio, nel browser viene posizionato il nodo Spigoli di taglio proiettati sotto il simbolo Schizzo.
Innanzitutto, aprire una parte contenente uno o più componenti, fare clic su Schizzo per accedere all'ambiente dello schizzo 2D.
 |
|
Per interrompere l'operazione, premere ESC o selezionare un altro comando.
Usare gli spigoli proiettati di uno schizzo per creare una parte locale.
Proiezione di un modello piatto
Per interrompere l'operazione, premere ESC o selezionare un altro comando.
Proiezione della geometria in uno schizzo 3D
Utilizzare Proietta su schizzo 3D per proiettare la geometria 2D nello schizzo corrente su facce o piani di lavoro selezionati. Lo schizzo 3D viene creato quando si termina lo schizzo 2D.
La geometria proiettata viene visualizzata in anteprima durante la modifica dello schizzo 2D di origine. Quando si termina lo schizzo 2D, viene creato uno schizzo 3D che contiene la geometria proiettata.
La geometria proiettata è associativa e viene aggiornata con la geometria primaria. È possibile rimuovere l'associazione modificando lo schizzo 3D e utilizzando Interrompi collegamento.
Modificare la geometria proiettata
La geometria proiettata è una geometria di riferimento associata alla geometria primaria e viene aggiornata quando le dimensioni o la posizione della geometria primaria subiscono modifiche. È possibile applicare lo stile Normale alla geometria di riferimento proiettata.
- Fare clic sulla geometria a cui si desidera applicare lo stile Normale.
- Fare clic col pulsante destro del mouse e nel menu contestuale selezionare Interrompi collegamento.
La geometria normale non è più associata alla geometria originale. Usare i comandi di schizzo, quali Quota generica, Taglia ed Estendi, nonché i vincoli per modificare la geometria in modo indipendente.
Consente di creare geometria di riferimento mediante la proiezione della geometria del modello (spigoli e vertici), delle linee chiuse, delle geometrie di lavoro o della geometria dello schizzo da un altro schizzo sul piano dello schizzo attivo. È possibile utilizzare la geometria di riferimento per vincolare un'altra geometria dello schizzo oppure è possibile utilizzarla direttamente in uno schizzo del profilo o della traiettoria.
In un assieme, consente di proiettare sul piano dello schizzo gli spigoli di un componente selezionato tagliato da una sezione dell'assieme, nel caso in cui tali spigoli creino un'intersezione con il piano dello schizzo. La geometria proiettata non è associativa e in quanto tale non verrà aggiornata durante lo spostamento o il ridimensionamento della geometria primaria.
Gli spigoli, le linee chiuse e i vertici proiettati, che costituiscono la geometria di riferimento, vengono aggiornati quando la geometria originale cambia. Per modificare la geometria di riferimento su Normale, fare clic col pulsante destro del mouse sulla geometria di riferimento e selezionare Interrompi collegamento. Se viene impostata su Normale, la geometria non viene più aggiornata con la geometria primaria. È possibile modificarla in modo indipendente.
 | Proietta spigoli del modello, sequenze chiuse, vertici, assi di lavoro, punti di lavoro o geometrie di schizzi non incorporati sul piano dello schizzo attivo. |
| Progetto | Abilita/disabilita la proiezione della geometria 2D sulle facce. |
| Facce | Specifica le facce su cui proiettare la geometria. |
| Anteprima | Attiva/disattiva l'anteprima della geometria proiettata. |
