In molte progettazioni di assiemi, le forme rigide vengono ripetute. È possibile usare i blocchi di schizzo per acquisire tali forme come gruppi fissi e posizionare le istanze del gruppo in base alle esigenze. Si supponga, ad esempio, di avere uno schizzo 2D in cui viene raffigurato un cilindro idraulico e quattro cilindri idraulici nell'assieme. Se si dispone di un blocco di schizzo che rappresenta il cilindro idraulico, è possibile inserire quattro istanze del blocco nello scheletro dell'assieme. Le istanze vengono definite nel blocco di schizzo, pertanto ogni modifica al disegno del blocco viene riflessa automaticamente dalle istanze.

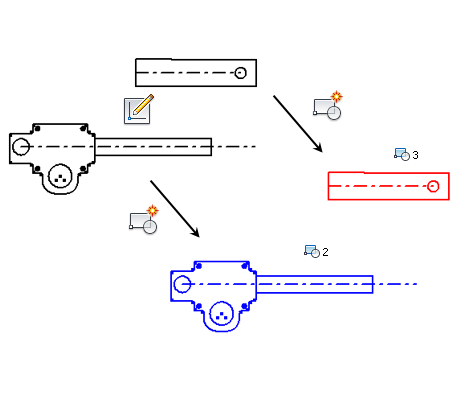

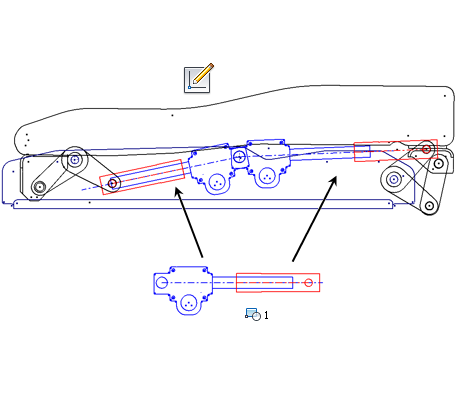

È possibile definire blocchi di schizzo nidificati e posizionare istanze flessibili di questi blocchi per simulare sottoassiemi cinematici. Nell'esempio dei cilindri idraulici viene definito un blocco di schizzo nidificato che rappresenta il cilindro idraulico. Nello schizzo dello scheletro dell'assieme vengono inserite istante flessibili del blocco di schizzo nidificato. Tali istanze flessibili conservano determinati gradi di libertà che consentono loro di simulare la cinematica dei cilindri idraulici.
I blocchi di schizzo vengono creati negli schizzi di parti 2D e possono essere costituiti solo da oggetti di schizzo. I blocchi di schizzo vengono creati mediante un determinato punto di inserimento che consente di controllare il posizionamento del blocco. È inoltre possibile assegnare un nome e una descrizione ai blocchi oppure accettare i valori di default.
Le definizioni del blocco di schizzo sono contenute nella cartella Blocchi del browser. Quando si crea un blocco di schizzo, la geometria contenente il blocco viene applicata ad una definizione del blocco e viene sostituita da un'istanza della definizione del blocco. Le istanze delle definizioni del blocco possono essere inserite negli schizzi e ogni istanza viene visualizzata nel browser sotto lo schizzo principale.
Evidenziazioni del blocco di schizzo
- I blocchi di schizzo vengono creati solo negli schizzi di parti 2D.
- Le definizioni del blocco di schizzo si trovano nella cartella Blocchi del browser.
- Le istanze del blocco di schizzo si trovano nello schizzo in cui sono state posizionate.
- È possibile creare blocchi nidificati in cui i blocchi di schizzo contengono blocchi di schizzo.
- È possibile impostare le istanze del blocco di schizzo sullo stato Flessibile. Quando un blocco di schizzo nidificato è flessibile, il blocco si comporta in modo analogo ad un sottoassieme cinematico. Usare questa lavorazione per esaminare la cinematica del progetto.
- È possibile modificare l'aspetto o il formato delle istanze e delle definizioni del blocco di schizzo.
- Alcune geometrie, quali le geometrie proiettate e derivate, non possono essere usate nei blocchi di schizzo. È possibile creare il blocco di schizzo con queste geometrie selezionate, ma le selezioni non consentite verranno omesse dal blocco.
- Il punto di inserimento di default è il centroide di tutta la geometria nel blocco di schizzo.
- È possibile creare istanze del blocco mediante i comandi Specchio e Serie.
Esercitazione sui blocchi di schizzo
Creazione di blocchi di schizzo
I blocchi di schizzo vengono creati dalla geometria dello schizzo in schizzi di parti 2D. È possibile preselezionare la geometria per creare un blocco o selezionare la geometria con il comando Crea blocco attivo. Quando si seleziona un'stanza del blocco anziché o in aggiunta ad una geometria dello schizzo, si crea un blocco nidificato.
I blocchi vengono creati mediante un punto di inserimento. Il punto di inserimento di default è il centroide della geometria del blocco, ma è anche possibile scegliere un altro punto. Quando viene inserito un'istanza del blocco di schizzo, il punto di inserimento collega il cursore del mouse al blocco prima del posizionamento. È possibile scegliere di visualizzare o nascondere un punto di inserimento.
I blocchi vengono creati con nomi e descrizioni. È possibile assegnare un nome e una descrizione ai blocchi oppure accettare i valori di default. Il nome del blocco viene visualizzato nella cartella Blocchi del browser. Il nome viene visualizzato anche in qualsiasi punto del browser in cui si trovano le istanze, seguito dai due punti e dal numero dell'istanza. Ad esempio, se ad un blocco viene assegnato il nome CILINDRO e lo si posiziona nello Schizzo2, l'istanza Schizzo2 viene denominata CILINDRO:1.
Parte della geometria dello schizzo 2D non è disponibile nei blocchi di schizzo. Quando si seleziona tale geometria e si esegue il comando Crea blocco, viene visualizzato un messaggio di avvertimento per segnalare il problema. Il blocco può sempre essere creato, ma non includerà la geometria inutilizzabile.
- Punti centrali di archi/centri/poligoni
- Punti finali di archi/cerchi/spline
- Singoli punti della spline: l'intera spline deve essere selezionata
- Geometria proiettata
- Geometria derivata
- Geometria copiata in un'operazione di spiegatura o ripiegatura della lamiera.
- Geometria posizionata mediante una iFeature
Flusso di lavoro: creazione del blocco
- Aprire o creare uno schizzo della parte 2D.
- Se necessario, creare la geometria dello schizzo da inserire nel blocco di schizzo.
- Fare clic su
o fare clic col pulsante destro del mouse sulla cartella Blocchi nel browser e selezionare Crea blocco. - Selezionare la geometria da includere nel blocco. Effettuare una selezione singola oppure usare il riquadro di selezione.
- Installazione facoltativa. Effettuare una delle operazioni seguenti:
- Assegnare un nome al blocco.
- Scegliere il punto di inserimento.
- Attribuire una descrizione al blocco.
- Fare clic su:
- Applica per creare il blocco e tenere aperta la finestra di dialogo per creare ulteriori blocchi.
- OK per creare il blocco e chiudere la finestra di dialogo.
- Annulla per chiudere la finestra di dialogo.
Flusso di lavoro: creazione del blocco con la geometria preselezionata.
- Aprire o creare uno schizzo della parte 2D.
- Se necessario, creare la geometria dello schizzo da inserire nel blocco di schizzo.
- Selezionare la geometria da includere nel blocco. Effettuare una selezione singola oppure usare il riquadro di selezione.
- Fare clic su o fare clic col pulsante destro del mouse sulla cartella Blocchi nel browser e selezionare Crea blocco.
- Installazione facoltativa. Effettuare una delle operazioni seguenti:
- Scegliere Selezioni geometria per aggiungere un'altra geometria o modificare le selezioni.
- Assegnare un nome al blocco.
- Scegliere il punto di inserimento.
- Attribuire una descrizione al blocco.
- Fare clic su:
- Applica per creare il blocco e tenere aperta la finestra di dialogo per creare ulteriori blocchi.
- OK per creare il blocco e chiudere la finestra di dialogo.
- Annulla per chiudere la finestra di dialogo.
Creazione di blocchi di schizzo nidificati e flessibili

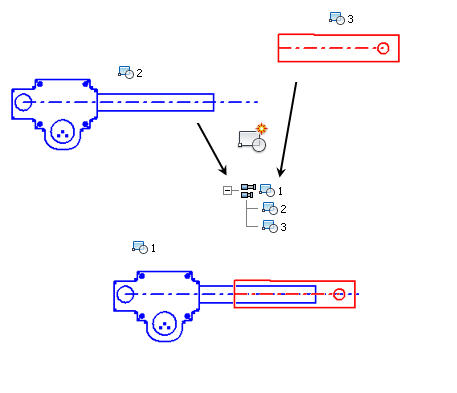

Quando si include un'istanza del blocco in un nuovo blocco di schizzo, si crea un blocco nidificato. Usare i blocchi nidificati e l'attributo Flessibile per simulare i sottoassiemi cinematici.
Se si desidera aggiungere o modificare i vincoli tra i blocchi, modificare la definizione del blocco nidificato.
Posizionamento dei blocchi di schizzo
Una volta creato un blocco di schizzo, è possibile posizionare istanze del blocco in schizzi 2D. Con uno schizzo 2D attivo, selezionare la definizione di un blocco di schizzo dalla cartella Blocchi nel browser e trascinarla nella finestra grafica. Quando si rilascia il pulsante del mouse, viene creata un'istanza del blocco nello schizzo. Oppure fare clic con il pulsante destro del mouse sulla definizione del blocco e scegliere Posiziona blocco. Fare clic nella finestra grafica per creare l'istanza del blocco. È anche possibile selezionare un'istanza del blocco di schizzo dallo schizzo attivo e trascinarla nella finestra grafica per creare un'altra istanza.
Analogamente ad altre geometrie dello schizzo, è possibile modificare l'aspetto dei blocchi di schizzo. Usare Proprietà geometria per creare formati utente per i blocchi e migliorare la comunicazione dell'intento progettuale. Di seguito vengono riportati alcuni passaggi da tenere in considerazione quando si applica un formato utente diverso alla geometria in uso.
- Quando si crea una definizione del blocco, il formato utente viene mantenuto.
- È possibile modificare le proprietà della geometria della definizione del blocco. Fare clic con il pulsante destro del mouse nel browser, scegliere Proprietà e modificare le impostazioni appropriate.
- Quando si inseriscono i blocchi, le istanze vengono create con il formato della definizione del blocco come impostazione di default.
- È possibile modificare le proprietà della geometria per ogni istanza. Fare clic sull'istanza, scegliere Proprietà e modificare le impostazioni appropriate.
- Usare Commutazione formattazione nella barra degli strumenti Proprietà schizzo per passare dal formato di default al formato utente nello schizzo selezionato.
- In mancanza di formati utente vengono applicate le impostazioni di default di Inventor.
Esplosione dei blocchi di schizzo
Per eliminare un'istanza del blocco mantenendo gli oggetti di cui è composta, usare il comando Esplodi. Per le istanze del blocco non nidificate, il comando Esplodi consente di rimuovere l'istanza del blocco mantenendo la geometria 2D che vi è inclusa. Per le istanze del blocco nidificate, tale comando consente di rimuovere l'istanza, ma i blocchi costitutivi e la geometria 2D rimangono nello schizzo.
- Attivare lo schizzo in cui si trova l'istanza del blocco.
- Fare clic con il pulsante destro sull'istanza del blocco e scegliere Esplodi.
Modifica dei blocchi di schizzo
È possibile apportare modifiche contestuali e fuori contesto alle definizioni di un blocco di schizzo. La modifica contestuale è utile perché consente di aggiungere un'altra geometria dello schizzo attivo nella definizione del blocco. Indipendentemente dalla modalità di modifica della definizione del blocco di schizzo, le modifiche vengono propagate a tutte le istanze del blocco.
Quando una definizione del blocco di schizzo viene modificata contestualmente, significa che la definizione è modificata mediante un'istanza. È necessario trovarsi in uno schizzo per apportare una modifica contestuale. Tutta la geometria visibile nello schizzo attivo può essere aggiunta alla definizione del blocco. La geometria che non si trova nella definizione del blocco viene leggermente oscurata rispetto alla geometria del blocco.
Per apportare una modifica contestuale ad un blocco di schizzo:
- Nel browser, fare clic con il pulsante destro del mouse sull'istanza del blocco e scegliere Modifica blocco oppure fare doppio clic sull'istanza.
- Apportare le modifiche. Per aggiungere la geometria al blocco, fare clic con il pulsante destro del mouse sulla geometria e scegliere Aggiungi a blocco.
- Fare clic con il pulsante destro del mouse nella finestra grafica o nel browser e scegliere Concludi Modifica blocco oppure fare clic su Concludi schizzo nella barra multifunzione.
Quando una definizione del blocco di schizzo viene modificata fuori contesto, significa che la definizione viene modificata separatamente mediante il nodo del browser delle definizioni del blocco. Quando ci si trova fuori contesto relativamente a tutti gli schizzi, non è possibile modificare un'altra geometria dello schizzo. È possibile modificare la geometria che si trova già nella definizione del blocco oppure creare una nuova geometria da aggiungere.
Per apportare una modifica fuori contesto ad un blocco di schizzo:
- Nel browser, fare clic con il pulsante destro del mouse sulla definizione del blocco nella cartella Blocchi e scegliere Modifica blocco oppure fare doppio clic sulla definizione.
- Apportare le modifiche. Usare i comandi di schizzo per creare una nuova geometria, se necessario.
- Fare clic con il pulsante destro del mouse nella finestra grafica o nel browser e scegliere Concludi Modifica blocco oppure fare clic su Concludi schizzo nella barra multifunzione.
Modifica delle proprietà del blocco di schizzo
Usare la finestra di dialogo Proprietà blocco per modificare le lavorazioni del blocco di schizzo. È possibile modificare il punto di inserimento e la visibilità, il nome del blocco e la descrizione del blocco. Per accedere alle proprietà di un blocco di schizzo:
- Modificare un blocco di schizzo.
- Nella finestra grafica, fare clic con il pulsante destro del mouse e scegliere Proprietà blocco.
- Modificare le proprietà del blocco di schizzo
- Fare clic su OK o su Annulla.
Consente di creare un blocco di schizzo a partire dalla geometria selezionata. È possibile assegnare un nome al blocco, definire il punto di inserimento e immettere una descrizione del blocco.
Consente di modificare il punto di inserimento, il nome o la descrizione del blocco di schizzo. È disponibile durante la modifica di un blocco di schizzo.
