Ambiente dello schizzo 3D

Nella scheda Modello, gruppo Schizzo, fare clic su Crea schizzo 3D per creare uno schizzo nell'ambiente 3D. È possibile utilizzare i comandi della scheda Schizzo 3D per creare lavorazioni 3D quali parti collegate, cavi e conduttori.

In un nuovo file di parti, un schizzo 2D viene creato in base alle impostazioni predefinite. In un file di parti esistente, uscire da uno schizzo 2D, fare clic con il pulsante destro del mouse, e selezionare Concludi schizzo.

1. Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 2D.
2. Utilizzare i comandi della scheda Schizzo 3D per creare geometrie di lavoro oppure fare clic con il pulsante destro del mouse sui piani di lavoro e sugli assi di origine nel browser per attivare la visibilità.
3. Se necessario, usare Includi geometria per proiettare la geometria da schizzi 2D a schizzi 3D. La geometria inclusa viene visualizzata in nero in modo da differenziarla dalla geometria 2D originale.
4. Usare i comandi dello schizzo 3D per creare linee, spline, pieghe e vincoli a seconda delle esigenze.
5. Utilizzare Quota per aggiungere quote alla geometria dello schizzo 3D e ai punti di riferimento.
6. Usare i comandi dei vincoli per aggiungere vincoli alla geometria dello schizzo 3D.
7. Fare clic su Torna per terminare lo schizzo.

È possibile modificare le linee e le pieghe create nello schizzo 3D. La geometria 2D inserita nello schizzo 3D mediante il comando Includi geometria può essere modificata solo nel relativo schizzo originale. Le modifiche apportate agli schizzi 2D vengono applicate allo schizzo 3D e inserite negli sweep 3D mediante la geometria dello schizzo.

1. Nel browser, fare clic con il pulsante destro del mouse sull'icona Schizzo 3D, e selezionare Modifica schizzo 3D.
2. Nello schizzo 3D, usare uno dei metodi seguenti:
   • Fare doppio clic sulle quote di una piega e inserire un nuovo raggio piega nella casella Modifica quota.
   • Fare clic con il pulsante destro del mouse su una piega o una quota di una piega, e selezionare Elimina. Modificare il raggio della piega o aggiungere una nuova piega mediante il comando Piega.
   • Utilizzare Quota per aggiungere quote.
   • Usare i comandi dei vincoli per applicare i vincoli alla geometria.
   • Fare clic con il pulsante destro del mouse su una linea 3D, e selezionare Elimina.
   • Eseguire lo schizzo di un nuovo segmento di linea mediante il comando Linea.
3. Eliminare la geometria dello schizzo inclusa, e utilizzare gli strumenti Linea e Piega per modificare la forma dello schizzo.

Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Includi geometria per copiare in modo associativo gli spigoli del modello precedentemente creato, la geometria dello schizzo 2D e i dati wireframe IGES importati in uno schizzo 3D. La geometria inclusa viene copiata in modo associativo nella geometria 3D e può essere usata in uno schizzo della traiettoria per gli sweep 3D.

I dati relativi ad un wireframe importati da un file IGES si trovano in un ambiente di costruzione ed è possibile selezionarli con il comando Includi al fine di usarli in uno schizzo 3D.

Mediante il comando Linea, è possibile eseguire lo snap ai punti finali della geometria inclusa e usare lo strumento Piega (Bend) per aggiungere le pieghe desiderate.

Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Includi geometria. Fare clic sugli spigoli del modello, la geometria dello schizzo 2D o i dati relativi ad un wireframe da inserire nello schizzo 3D. Non è possibile selezionare gli spigoli delle superfici. Al termine dell'operazione, fare clic con il pulsante destro del mouse e scegliere Fatto.

Se si modifica la geometria 2D, la geometria dello schizzo 3D incorpora i cambiamenti. La geometria inclusa rimane nello schizzo 3D anche se la geometria 2D originale viene eliminata.

È possibile interrompere il collegamento tra la geometria inclusa e la geometria primaria. Fare clic con il pulsante destro del mouse sulla geometria inclusa e selezionare Interrompi collegamento. Una volta interrotto il collegamento, la geometria di riferimento rimane nello schizzo 3D e non è più associata alla geometria primaria.

• Modificare lo schizzo 2D e aggiungere la geometria.
• Creare uno schizzo 2D e trascinarlo al di sopra dello schizzo 3D nel browser.

Usare il comando Linea per creare segmenti di schizzo 3D. È possibile unire i segmenti di linea alla geometria dello schizzo 2D inserita nello schizzo 3D mediante il comando Includi geometria. Le linee 3D formano lo schizzo della traiettoria di uno sweep 3D.

Una volta eseguito lo schizzo delle linee, aggiungere le quote e i vincoli necessari per stabilizzare le dimensioni e la forma delle linee.

Nel contesto di un assieme, creare un file di parti separato per contenere lo schizzo 3D, geometrie di lavoro adattive utilizzate per posizionare lo schizzo della traiettoria e la lavorazione sweep 3D risultante. Mediante il comando Includi geometria, inserire gli spigoli del modello e le linee e gli archi 2D di altre parti. La geometria inclusa viene convertita in geometria 3D.

Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 3D. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Linea. Fare clic con il pulsante destro del mouse e attivare l'opzione Piega automatica. Se questa opzione è selezionata, le pieghe vengono posizionate automaticamente in corrispondenza degli angoli. Se lo si preferisce, disattivare l'opzione Piega automatica e utilizzare il comando Piega (Bend) per applicare pieghe dopo aver eseguito lo schizzo delle linee. Per creare la forma dello schizzo della traiettoria, selezionare i punti durante lo schizzo, oppure selezionare i punti di riferimento, i vertici e i punti dello schizzo 3D, che corrispondono ai punti finali della geometria inclusa o di una linea 3D, nello schizzo 3D attivo. Se necessario, fare clic con il pulsante destro del mouse, scegliere Seleziona altre per scorrere i punti disponibili e selezionarli facendo clic sul segno di spunta. Per creare un'interruzione in una linea 3D, fare clic per terminare la linea corrente. Fare clic con il pulsante destro del mouse e scegliere Riavvia, quindi fare clic su un punto valido per iniziare una nuova linea. Continuare a selezionare i punti di riferimento e i vertici desiderati, quindi fare clic con il pulsante destro del mouse e scegliere Fatto.

SuggerimentoMentre si esegue lo schizzo, la triade delle coordinate 3D visualizzerà i piani X, Y e Z. La freccia rossa indica il piano X, quella verde il piano Y e quella blu il piano Z. Fare clic su un piano per passare allo stesso e inserire il punto dello schizzo successivo.

NotaPrima di usare l'opzione Piega automatica per creare le pieghe, impostare il raggio di default per il file corrente. Fare clic su scheda Strumenti gruppo Opzioni Impostazioni documento quindi nella scheda Schizzo immettere il valore desiderato nella casella Raggio piega automatica.

Utilizzare Piega (Bend) per posizionare pieghe d'angolo tangenti in linee create con il comando Linea 3D, e in linee aggiunte allo schizzo con il comando Includi geometria.

Se lo si preferisce, è possibile posizionare le pieghe automaticamente mentre si esegue lo schizzo delle linee.

Aggiunta manuale di pieghe a linee 3D

Innanzitutto, creare una geometria dello schizzo 3D o fare clic con il pulsante destro del mouse sull'icona dello schizzo 3D nel browser e selezionare Modifica.

Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Piega (Bend). Nella finestra di dialogo visualizzata, impostare il raggio della piega. Il comando di uguaglianza viene selezionato automaticamente e vincola tra loro le pieghe. Se lo si desidera, deselezionare l'opzione per impedire che le pieghe vengano vincolate automaticamente. Selezionare linee 3D, punti dello schizzo 3D o geometria inclusa (geometria dello schizzo 2D proiettata sullo schizzo 3D mediante il comando Includi geometria) che si incontrano ad angolo. Dopo aver selezionato tutte le linee desiderate, chiudere la finestra di dialogo.

Quando si apre la finestra di dialogo Piega (Bend) viene visualizzato l'ultimo raggio specificato.

Procedura di creazione manuale delle pieghe in uno schizzo 3D

Inserimento automatico delle pieghe su linee 3D

Il comando Arco nella scheda Schizzo può essere usato in due modi: specificando tre punti sull'arco o un punto centrale e due punti finali.

Per creare un arco a partire da tre punti

Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Disegna Arco mediante tre punti. Fare clic nella finestra grafica per creare il punto iniziale dell'arco. Spostare il cursore e fare clic per definire il punto finale dell'arco. Spostare il cursore per visualizzare in anteprima la direzione dell'arco e fare clic per definire un punto sull'arco.

Per creare un arco a partire dal punto centrale

Nella barra multifunzione fare clic sulla scheda Schizzo riquadro Disegno Arco mediante centro e punto. Fare clic nella finestra grafica per creare il punto centrale dell'arco. Fare clic per definire il raggio e il punto iniziale dell'arco. Spostare il cursore per visualizzare in anteprima la direzione dell'arco e fare clic per definire il punto finale.

Per interrompere la creazione degli archi, premere ESC o selezionare un altro comando.

Fare clic su scheda Schizzo 3D gruppo Disegna Spline per rappresentare parti, cavi e wire su percorso. Una spline 3D si ottiene creando una serie di punti nello schizzo 3D, selezionando vertici nella geometria dello schizzo 2D oppure effettuando una proiezione da uno schizzo 2D utilizzando il comando Includi geometria.

Nella barra multifunzione fare clic sulla scheda Modello gruppo Schizzo Crea schizzo 3D. Se è attivo uno schizzo 2D, fare clic con il pulsante destro del mouse e scegliere Concludi schizzo per chiudere l'ambiente 2D. Se necessario, creare i punti richiesti per la traiettoria della spline: Determinare la geometria delle parti esistenti da inserire nello schizzo 3D per la traiettoria della spline e proiettarla mediante il comando Includi geometria. Utilizzare il comando Punto di riferimento per creare delle geometrie di lavoro adattive, tenendo come riferimento la geometria di altre parti, in modo da posizionare i punti per la spline. Usare il comando Punto, Punto centrale e fare clic per creare punti nello spazio 3D oppure immettere coordinate precise per posizionare i punti. Usare il comando Punti per importare punti nello schizzo. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Spline Selezionare il primo punto. Continuare a selezionare i punti in base alle esigenze. In alternativa, fare clic nello spazio 3D per posizionare i punti della spline. Notaquando si crea la spline, la selezione di un vertice di una parte esistente crea automaticamente un punto di riferimento adattivo. Una volta completata la forma della spline, fare clic con il pulsante destro del mouse e scegliere Crea. Continuare a creare le spline, quindi fare clic con il pulsante destro del mouse e scegliere Fatto per uscire. Aggiungere una quota o un vincolo tra un punto finale della spline e gli altri elementi della geometria dello schizzo. Fare clic con il pulsante destro del mouse e scegliere Crea. Continuare a creare le spline, quindi fare clic con il pulsante destro del mouse e scegliere Fatto. Fare clic con il pulsante destro del mouse su un punto fissato della spline e scegliere Attiva maniglia. Trascinare per ridimensionare la maniglia oppure usare il comando Quota per applicare una quota senza unità alla maniglia. La regolazione della maniglia modifica il peso della spline in corrispondenza di un punto fissato specifico. Consente di controllare la torsione del passo e la torsione di imbardata.

Nota Mentre si esegue lo schizzo, la triade delle coordinate 3D visualizzerà i piani X, Y e Z. La freccia rossa indica il piano X, quella verde il piano Y e quella blu il piano Z. Fare clic su un piano per passare allo stesso e inserire il punto dello schizzo successivo. Per eliminare la spline senza eliminare i punti spline, convertire i punti in punti centrali.

Le spline 3D vengono costruite attraverso una serie di punti di riferimento, punti dello schizzo, punti in uno spazio 3D, o proiettate da uno schizzo 2D mediante il comando Includi geometria.

Per modificare una spline 3D in uno schizzo 3D attivo, usare uno dei metodi seguenti:

• Aggiungere vincoli per controllare le relazioni tra la spline e un'altra geometria:
  • Inserire un vincolo di tangenza tra il punto finale della spline e un'altra curva nello schizzo 3D.
  • Aggiungere un vincolo coincidente, quindi dissociare e riassociare i punti finali di una spline.
  • Inserire dei punti nella spline, quindi aggiungere dei vincoli ad altre geometrie per modificare la forma della spline.
• Aggiungere una quota senza unità alla maniglia tangente per controllare la distanza alla quale la maniglia è tangente alla spline. Iniziare con una quota pari a 1.0 e osservare l'effetto ottenuto modificandola in 0.5 o 2.0.
• Aggiungere una quota tra un punto finale della spline e gli altri elementi della geometria dello schizzo.

Fare clic con il pulsante destro del mouse su una spline per visualizzare le opzioni del menu contestuale:

• Usare Metodo adattamento per regolare la transizione della curva spline tra i punti.
• Usare Inserisci punto per aggiungere un punto della forma alla spline.
• Usare Divisione spline per tagliare una spline in un punto di spline.
• Usare Chiudi spline per creare una linea chiusa unendo i punti iniziale e finale della spline.
• Usare Visualizza curvatura per facilitare la visualizzazione delle differenze tra i metodi di riempimento, quindi utilizzare Metodo di adattamento per cambiare la curvatura della spline in base alle esigenze.
• Usare Tensione spline per regolare il serraggio o il gioco mediante un controllo a scorrimento.
• Usare Mostra tutti i vincoli, quindi eliminare o aggiungere vincoli in base alle esigenze.
• Utilizzare Attiva maniglia per regolare la lunghezza della maniglia: modificare la forma della spline cambiando la distanza di tangenza della spline rispetto alla maniglia.

Fare clic su scheda Schizzo 3D gruppo Disegna Curva elicoidale per creare una lavorazione basata su un'elica. Questa lavorazione può essere utilizzata per creare filettature e molle a spirale. Usare il comando Curva elicoidale per creare una curva elicoidale alla quale si possono aggiungere altre entità di schizzo e che funga da traiettoria di sweep complessa.

Creazione di una curva elicoidale di passo e rivoluzione

Creazione di una curva elicoidale di rivoluzione e altezza o di passo e altezza

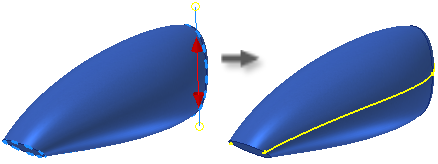

Una curva della sagoma è una curva 3D associativa che rappresenta il contorno esterno di un corpo, in base al vettore di direzione. Le facce disposte lungo la direzione di estrazione vengono ignorate.

Per creare una curva della sagoma:

1. Creare o importare una parte solido.
2. Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 3D.
3. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Curva della sagoma.
4. Selezionare il corpo.
5. Selezionare un piano di lavoro, una faccia piana, uno spigolo o un asse per specificare la direzione.
6. Fare clic su OK per creare la curva.

Poiché le facce piane vengono ignorate potrà risultare necessario aggiungere linee o spline per creare un contorno chiuso.

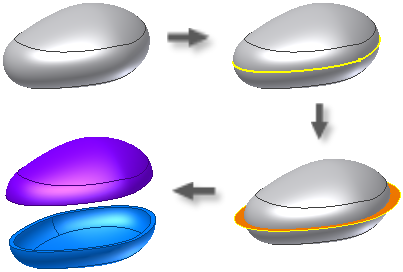

Per utilizzare una curva della sagoma per dividere un oggetto, generare una superficie di contorno dallo schizzo chiuso. È possibile utilizzare la superficie di contorno come comando di divisione.

Per disattivare l'associatività espandere Schizzo 3D nel browser. Selezionare la Curva della sagoma nidificata nello schizzo, fare clic con il pulsante destro del mouse sullo schizzo e scegliere Interrompi collegamento dal menu contestuale.

Fare clic su scheda Schizzo 3D gruppo Disegna Curva elicoidale per creare una curva della sagoma. Utilizzare la curva per creare forme complesse come quelle utilizzate nei prodotti finali, nelle condotte e per controllare le forme di loft complessi. Gli elementi selezionabili sono:

• Facce, superfici o l'intero corpo della parte
• Curve di schizzo 2D
• Piani di lavoro

Usare i comandi della scheda Modello per creare curve di schizzo 2D, superfici, piani di lavoro o una parte che può essere usata per creare curve di intersezione. Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 3D. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Curva elicoidale. Selezionare la faccia, la superficie, la curva di schizzo 2D, il piano di lavoro o il corpo della parte da utilizzare come prima geometria di intersezione. Fare clic su una o più facce, superfici, curve di schizzo 2D o piani di lavoro da intersecare. Fare clic su OK per creare una curva 3D. Nel browser verrà collocato un simbolo di Intersezione 3D. Procedura di creazione di uno schizzo 3D tramite superfici intersecanti

Se opportuno, utilizzare Seleziona altre per selezionare dei segmenti uniti.

Creazione di intersezioni 3D usando curve 2D

Usare Intersezione 3D per selezionare due curve 2D, creando un'intersezione di due curve piane in uno schizzo 3D. La geometria risultante è simile all'intersezione creata da due superfici estruse. Questo esempio mostra le curve 2D selezionate (1) e l'intersezione risultante (2).

Procedura di creazione di un'intersezione 3D di due curve piane

Modifica di una curva di intersezione

In uno schizzo 3D, fare clic su scheda Schizzo 3D gruppo Disegna Proietta su superficie per proiettare le curve e i punti (quali punti o curve 2D o 3D, punti di riferimento e spigoli o facce di parti o superfici) su una faccia o su un gruppo di facce.

È possibile modificare la geometria proiettata oppure interromperne il collegamento alla geometria primaria. Il risultato è una geometria dello schizzo 3D che è possibile modificare mediante i comandi di schizzo 3D.

Proiezione di curve lungo un vettore

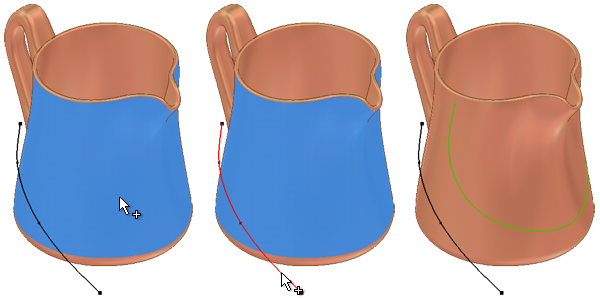

La geometria viene proiettata su una faccia selezionata lungo un vettore selezionato. È possibile proiettare punti dello schizzo o curve di schizzo 2D o 3D, punti di riferimento e spigoli e vertici di solidi o superfici. Le facce di destinazione possono essere singole facce oppure un solido o una superficie, intere lavorazioni di superficie o piani di lavoro.

Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 3D. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Proietta su superficie. Nella finestra di dialogo Proietta curva su superficie, viene selezionata l'opzione Facce. Nella finestra grafica, fare clic per selezionare la faccia su cui si desidera proiettare le curve. Se lo si preferisce, è anche possibile selezionare lavorazioni di superficie nel browser oppure fare clic su Seleziona altre. Fare clic sulle curve da proiettare sulla faccia selezionata. Se necessario, tenere premuto il tasto CTRL e fare nuovamente clic per rimuovere la geometria dal gruppo di selezione. In Output, l'opzione Proietta lungo il vettore è già selezionata. Fare clic su Direzione e nella finestra grafica selezionare la geometria per specificare il vettore. Il piano perpendicolare dello schizzo 2D è la direzione della proiezione se vengono selezionati uno o più punti o curve dallo stesso schizzo 2D o si aggiunge altra geometria al gruppo di selezione che non fa parte dello schizzo 2D. Fare clic su Applica e continuare a selezionare le facce e le curve da proiettare. Una volta terminata l'operazione, fare clic su OK per uscire.

Procedura di proiezione di una curva lungo un vettore

Proiezione di curve sul punto più vicino

La geometria viene proiettata su una faccia selezionata in base alla perpendicolare su tale faccia. La faccia di destinazione determina la direzione della proiezione.

Questo esempio illustra la differenza tra la proiezione di curve lungo un vettore e la proiezione sul punto più vicino lungo una normale alla superficie.

NotaPer mostrare l'orientamento della curva proiettata sulla superficie, le normali alla superficie vengono visualizzate nell'immagine, ma non nella finestra grafica.

Nell'illustrazione, il cerchio nero viene proiettato lungo il vettore (la linea blu), con il risultato rappresentato dal cerchio blu. Lo stesso cerchio nero proiettato lungo la normale alla superficie interseca la superficie presso il punto più vicino lungo la curvatura della superficie, con il risultato rappresentato dalla curva rossa.

In un file di parti, creare piani di lavoro o facce di destinazione in base alle esigenze. Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 3D. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Proietta su superficie. Nella finestra di dialogo Proietta curva su superficie, viene selezionata l'opzione Facce. Nella finestra grafica, fare clic per selezionare la faccia su cui si desidera proiettare le curve. Se lo si preferisce, è anche possibile selezionare facce nel browser oppure facendo clic su Seleziona altre. Fare clic sulle curve da proiettare sulla faccia selezionata. Se necessario, tenere premuto il tasto CTRL e fare nuovamente clic per rimuovere la geometria dal gruppo di selezione. In Output, fare clic su Proietta sul punto più vicino. Fare clic su Applica e continuare a selezionare le facce e le curve da proiettare. Una volta terminata l'operazione, fare clic su OK per uscire.

Notaper ogni combinazione di una superficie e una curva, viene creata solo una curva di schizzo.

Procedura di proiezione di una curva perpendicolare ad una superficie

Inviluppo di curve proiettate su una superficie

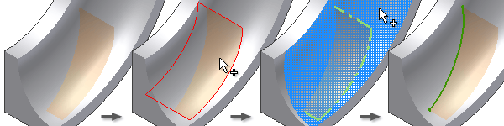

Consente di inviluppare uno o più punti o curve 2D su facce piane, cilindriche o coniche selezionate, mantenendo la lunghezza della curva. È possibile usare la curva per creare traiettorie di sweep per la geometria come intagli per camme nei cilindri.

Non è possibile proiettare spigoli, vertici, punti di riferimento e geometria dello schizzo 3D su una superficie.

In modo analogo a quanto avviene nelle lavorazioni di sbalzo e nelle decalcomanie, il piano dello schizzo deve essere tangente alla faccia di inviluppo.

In un file di parti, creare piani di lavoro o facce di destinazione in base alle esigenze. Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 3D. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Proietta su superficie. Nella finestra di dialogo Proietta curva su superficie, viene selezionata l'opzione Facce. Nella finestra grafica, fare clic su una faccia piana, cilindrica o conica sulla quale si desidera inviluppare le curve. Se lo si preferisce, è anche possibile selezionare facce nel browser oppure facendo clic su Seleziona altre. Fare clic sulle curve da inviluppare sulla faccia selezionata. Se necessario, tenere premuto il tasto CTRL e fare nuovamente clic per rimuovere la geometria dal gruppo di selezione. Non è possibile proiettare punti e curve di schizzo 3D, spigoli del modello e spigoli di superfici. In Output, fare clic su Inviluppo superficie. Fare clic su Applica e continuare a selezionare le facce e le curve da inviluppare. Una volta terminata l'operazione, fare clic su OK per uscire.

Procedura di inviluppo di una curva su una faccia

In uno schizzo 3D, il comando Proietta su superficie consente di proiettare curve e punti su una faccia o su un gruppo di facce. La geometria proiettata è geometria di riferimento che è possibile modificare e ridefinire oppure è possibile interromperne il collegamento alla geometria primaria. Il risultato è una geometria dello schizzo 3D che è possibile modificare mediante i comandi di schizzo 3D.

Modifica di curve, facce e tipo di proiezione

Modifica degli attributi delle curve di schizzo proiettate

Rimozione dell'associatività rispetto alla faccia di destinazione

In uno schizzo 3D, fare clic su scheda Schizzo 3D gruppo Vincola Coincidente per associare i punti finali della curva ad altri punti finali, punti di riferimento, curve e geometria inclusa. Per dissociare la curva, eliminare il vincolo coincidente.

Esempi:

Applicare un vincolo coincidente 3D tra un punto e un vertice. Creare un profilo rettangolare in uno schizzo 2D. Uscire dallo schizzo 2D. Creare una linea in uno schizzo 3D. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Vincola Coincidente per associare un punto finale della linea ad un vertice del rettangolo. Visualizzazione di tutti i vincoli. Posizionare il cursore sul simbolo di vincolo coincidente. Notare il punto finale connesso e il vertice. Eliminazione del vincolo coincidente. Usare il comando Coincidente per associare il punto finale della linea ad un vertice differente. Applicare un vincolo coincidente 3D tra un punto finale e la curva inclusa Eliminazione del vincolo coincidente. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Disegna Includi geometria. Selezionare una linea di un rettangolo. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Vincola Coincidente per associare il punto finale della linea alla linea del rettangolo incluso. Visualizzazione di tutti i vincoli. Per spostare il punto di associazione lungo la linea inclusa, usare il comando Spostamento/Rotazione 3D.

In uno schizzo 3D è possibile creare linee e spline per rappresentare conduttori, cavi e tubazioni. Il vincolo di tangenza 3D agevola le operazioni di posizionamento della geometria.

Se è attivo uno schizzo 2D, fare clic con il pulsante destro del mouse e scegliere Concludi schizzo per chiudere l'ambiente 2D.

Nella barra multifunzione fare clic sulla scheda Modellazione gruppo Schizzo Crea schizzo 2D o fare clic con il pulsante destro del mouse sull'icona Schizzo 3D, e selezionare Modifica schizzo 3D. Nella barra multifunzione fare clic sulla scheda Schizzo 3D gruppo Geometrie di lavoro Punto e quindi sui vertici e sulle intersezioni per creare dei punti dello schizzo che serviranno per le linee e le spline. Fare clic sul comando Spline, quindi fare clic sui punti dello schizzo. Fare clic con il pulsante destro del mouse e scegliere Continua per creare la spline. Ripetere l'operazione utilizzando il comando Linea, se desiderato. Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Vincola Tangente e fare clic su una spline. Fare clic sulle curve o sugli spigoli del modello per posizionare un vincolo. Notaper prima cosa è necessario selezionare una spline, successivamente sarà possibile selezionare qualsiasi geometria dello schizzo 3D o uno spigolo del modello. Continuare ad applicare vincoli di tangenza in base alle esigenze. Al termine fare clic con il pulsante destro del mouse e scegliere Concludi schizzo 3D.

È possibile utilizzare le opzioni del menu contestuale per regolare la tangenza di una spline 2D o 3D. La maniglia è tangente ad un punto finale o ad un punto fissato della spline. È possibile regolare la forma della spline utilizzando la maniglia tangente.

Modificare la lunghezza della maniglia trascinando i grip per modificare la distanza di tangenza tra spline e maniglia. È possibile vincolare ed applicare delle quote alla maniglia per controllarne la lunghezza e l'orientamento, che controlla il peso della spline in corrispondenza di un punto fissato specifico.

Le spline 2D possono essere ulteriormente regolate utilizzando l'opzione Curvatura, che consente di aumentare o ridurre il raggio dell'arco della spline, e l'opzione Piatta, che consente di appiattire la spline in corrispondenza del punto fissato. È possibile mostrare la curvatura di una spline 3D e vedere l'effetto delle regolazioni effettuate sulla maniglia tangente.

Trascinamento o aggiunta di quote per regolare la tangenza

Fare clic con il pulsante destro del mouse su una spline 2D o 3D e scegliere Attiva maniglia. Una maniglia verrà visualizzata in corrispondenza dell'estremità della spline più vicina al punto di selezione. Fare clic su un grip all'estremità della maniglia e trascinarlo nella direzione della tangenza. Se necessario, fare clic sulla scheda Vista gruppo Esplora Visualizza faccia. La vista si allinea con il punto di contatto al punto finale e l'asse x è allineato con la direzione tangenziale. Se si desidera, fare clic sulla scheda Schizzo 3D gruppo Vincola Quota e selezionare una maniglia. Specificare una quota senza unità per regolare la lunghezza della maniglia tangente (1 rappresenta un valore neutro). Fare delle prove per vedere l'effetto della quota. Ad esempio, immettere 2 per aumentare la lunghezza e raddoppiare l'angolo per stringere la curva, oppure immettere 0.5 per ridurre la lunghezza della maniglia e così anche la distanza a cui è tangente alla spline. Una volta regolata la tangenza come desiderato, fare clic con il pulsante destro del mouse e scegliere Fatto.

Uso dello strumento Spostamento/Rotazione 3D per regolare la tendenza delle spline 3D

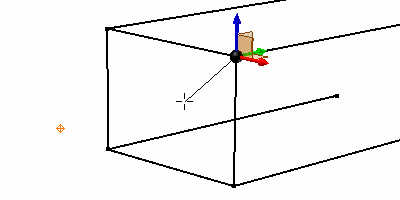

La triade di coordinate 3D mostra i piani X, Y e Z. La freccia rossa indica l'asse X, quella verde l'asse Y e quella blu l'asse Z. Fare clic su qualsiasi parte della triade per impostare il movimento. La triade viene dapprima posizionata su 0,0,0 ma in seguito ne viene memorizza la posizione.

1. Fare clic con il pulsante destro del mouse su una maniglia della spline 3D e selezionare Spostamento/Rotazione 3D. La triade 3D viene posizionata sul punto fissato.
2. Ruotare la vista per visualizzare gli assi della triade.
3. Selezionare un segmento della triade per immettere i valori relativi alla geometria selezionata.
   • Fare clic su una testa di freccia per eseguire lo spostamento lungo l'asse selezionato.
   • Fare clic sul gambo di una freccia per immettere un angolo di rotazione attorno all'asse selezionato.
   • Fare clic su un piano per immettere le distanze su tale piano. Il terzo piano non è disponibile.
   • Fare clic sulla sfera della triade per specificare le distanze nelle tre assi.
4. Se lo si desidera, fare clic per specificare le nuove coordinate dell'origine. I valori immessi saranno relativi alla nuova origine.
5. Se lo si desidera, fare clic sulla casella di controllo Sposta solo triade per immettere le coordinate solo per la triade e non per la geometria dello schizzo.
6. Fare clic su OK per uscire.
