Le quote parametriche consentono di ridimensionare la geometria quando si modifica il valore della quota. È possibile eseguire lo schizzo liberamente senza preoccuparsi delle corrette dimensioni della geometria.
Quando si modifica una quota dello schizzo, la sua posizione si adatta man mano che la geometria dello schizzo viene aggiornata. Quando si ruota la vista dello schizzo, le quote si riorientano in modo che sia possibile leggerle facilmente.
È possibile impostare le quote parametriche in modo da visualizzare i valori dei parametri, i nomi dei parametri o le espressioni.
Modifica delle quote dopo la creazione di una lavorazione
Man mano che si esegue lo schizzo, le dimensioni della geometria vengono calcolate automaticamente. Se lo si desidera, è possibile accettarle. Generalmente è opportuno aggiungere delle quote per specificare le dimensioni corrette. È possibile eseguire lo schizzo della geometria approssimativa e creare una lavorazione a partire da essa, quindi modificare successivamente lo schizzo e aggiungere le quote per definire con esattezza le dimensioni della lavorazione.
Le unità vengono determinate quando si sceglie un modello o se ne imposta uno con unità personalizzate.
Modalità di definizione delle quote parametriche
Una caratteristica importante delle quote parametriche consiste nel fatto che l'utente è in grado di controllarle. È possibile specificare le quote mediante parametri in un foglio di calcolo, controllarle attraverso equazioni al fine di mantenere le proporzioni tra gli elementi geometrici o definirle come valori costanti.
Le quote vincolano le dimensioni dello schizzo. Prendere in considerazione l'eventualità di lasciare la geometria non quotata le cui dimensioni cambiano o sono incluse in una iFeature che ridimensiona se utilizzata in parti differenti.
Se una quota ipervincola lo schizzo, è possibile accettarla o annullarla. Se si accetta la quota, essa viene salvata come parametro di riferimento. Il valore di tale quota è racchiuso tra parentesi all'interno dello schizzo e viene aggiornato man mano che le quote parametriche vengono modificate.
È possibile modificare soltanto le quote normali. In uno schizzo ipervincolato, prima di poter convertire le quote non parametriche in normali, può essere necessario convertire altre quote in parametri di riferimento oppure rimuovere alcune quote o vincoli.
Funzionamento delle quote con le lavorazioni adattive
Per sfruttare le lavorazioni adattive, è possibile assegnare quote agli elementi che si desidera abbiano dimensioni specifiche o siano proporzionali ad un'altra geometria, pur mantenendo gli altri elementi privi di quote. Se si colloca una parte con lavorazioni adattive in un assieme, la geometria priva di quote può cambiare dimensione e forma se la si vincola a componenti fissi.
Dopo aver collocato un componente in un assieme, è possibile modificarne le quote o i parametri. Ciò consente di mantenere una famiglia di parti simili che assumono dimensioni diverse in assiemi differenti.
Per aggiungere quote ad uno schizzo
Negli schizzi 2D, quando si include una linea d'asse in una quota, quest'ultima diventa automaticamente una quota diametro.
Le quote controllano le dimensioni delle parti e possono essere espresse come costanti numeriche, come variabili in un'equazione o nei file di parametri.
È possibile modificare lo stile di visualizzazione delle quote. Se una quota non è selezionata, fare clic con il pulsante destro del mouse nella finestra grafica, e selezionare Visualizzazione quota. Scegliere il Valore, Nome, Espressione, Tolleranza o Valore preciso.
Le quote calcolate tramite equazioni, in cui, ad esempio d5=d2, essere verranno visualizzate con il prefisso "fx".
Opzioni per accedere alla finestra di dialogo Opzioni applicazione, quindi fare clic sulla scheda Schizzo per impostare le preferenze di posizionamento delle quote ipervincolate e modificare una quota al momento della sua creazione.
Procedura di aggiunta e di modifica di quotePer modificare le quote dello schizzo
 | È possibile modificare le quote dello schizzo prima che lo schizzo diventi parte di una lavorazione, o dopo tale operazione. Se lo schizzo non è ancora stato incorporato in una lavorazione, le quote sono visibili e modificabili. Se invece lo schizzo è già stato incorporato in una lavorazione, selezionare la lavorazione nel browser e attivare lo schizzo per la modifica. Per visualizzare lo stile di visualizzazione delle quote, fare clic con il pulsante destro del mouse nella finestra grafica, e selezionare Visualizzazione quota. Scegliere il Valore, Nome, Espressione, Tolleranza o Valore preciso. |
Modifica delle quote nella geometria degli schizzi non incorporati
- Aprire la finestra di dialogo Modifica quota in uno dei seguenti modi:
- Se è attivo il comando Quota, fare clic sulla quota da modificare.
- Se è attivo il comando Seleziona, fare doppio clic sulla quota da modificare.
- Digitare un nuovo valore o fare clic sulla freccia e selezionare Misura, Mostra quote o uno dei valori elencati.SuggerimentoÈ inoltre possibile immettere o modificare un'espressione che definisce un parametro. Ad esempio immettere HGHT = 5 mm. L'espressione viene analizzata per creare il parametro HGHT e assegnare al parametro il valore 5 mm.
Per rendere la quota corrente uguale ad un'altra, inserire un numero della quota. Le quote calcolate tramite equazioni, in cui, ad esempio d5=d2, essere verranno visualizzate con il prefisso "fx".
- Fare clic sul segno di spunta per accettare la nuova quota.
Modifica delle quote dello schizzo di una lavorazione
- Nel browser, fare clic con il pulsante destro del mouse su una lavorazione di schizzo, e selezionare Modifica schizzo. Verrà visualizzato lo schizzo di una lavorazione.
- Fare doppio clic sulla quota da modificare.
- Inserire un nuovo valore o fare clic sulla freccia e selezionare Misura, Mostra quote, Tolleranza, o uno dei valori elencati.
- Fare clic sul segno di spunta per accettare la nuova quota.
- Fare clic con il pulsante destro del mouse, e selezionare Concludi schizzo per aggiornare la lavorazione con la nuova quota.
per disattivare l'opzione Quota non parametrica. In uno schizzo ipervincolato, prima di poter convertire le quote non parametriche in quote normali, può essere necessario convertire altre quote in parametri di riferimento oppure rimuovere alcune quote o vincoli.Per eliminare le quote da uno schizzo
È possibile rimuovere i vincoli di quota da uno schizzo e far sì che lo schizzo venga ridimensionato in base alle esigenze. Le parti con lavorazioni adattive vengono ridimensionate negli assiemi quando sono vincolate alla geometria fissa.
Applicazione automatica di quote e vincoli di schizzo
Utilizzabile in aggiunta al comando Quota e ai comandi di vincolo per posizionare le quote principali. Per aggiungere o rimuovere quote o vincoli è possibile selezionare la geometria con selezioni singole, selezioni multiple o selezioni tramite finestra.
Usare il comando Quota per aggiungere solo le quote necessarie e quindi il comando Quote e vincoli automatici per calcolare tutte le altre quote e gli altri vincoli dello schizzo. Autodesk Inventor memorizza le quote e i vincoli aggiunti dall'utente e quelle calcolate dal sistema; in tal modo i valori richiesti dall'utente non vengono sostituiti.
Innanzitutto, creare la geometria dello schizzo mediante i comandi della scheda Schizzo. Se lo si desidera, usare il comando Quota per applicare le quote principali.
L'opzione Mostra quote consente di visualizzare le quote dello schizzo e della lavorazione. Una volta visualizzate le quote, è possibile modificarne i valori.
- Nel browser o nella finestra grafica, fare clic con il pulsante destro del mouse su una lavorazione e selezionare Mostra quote.
- Se lo si desidera, eseguire una o più delle seguenti operazioni:
- Fare doppio clic su una quota per modificarne il valore
- Fare doppio clic su una quota e modificarne il valore in parametro
- Eliminare una quota.
- Per nascondere le quote, fare clic nella finestra grafica o selezionare un altro comando.
- Se necessario, fare clic sul pulsante Aggiorna nella barra degli strumenti Accesso rapido per incorporare i valori modificati.
Per modificare lo stile di visualizzazione dei valori delle quote
È possibile visualizzare le quote parametriche come valori nominali, nomi di parametro o espressioni, con tolleranze e valori precisi. L'impostazione dello stile di visualizzazione delle quote è valida per tutte le quote del documento.
- Fare clic con il pulsante destro del mouse in uno schizzo attivo all'interno della finestra grafica.
- Selezionare Visualizzazione quota.
- Selezionare uno stile di visualizzazione delle quote.
Valore visualizza la quota nominale.
Nome visualizza la quota come nome di parametro.
Espressione visualizza la quota come espressione.
Tolleranza visualizza la tolleranza per le quote.
Valore preciso visualizza il valore della quota, ignorando qualsiasi impostazione di precisione.

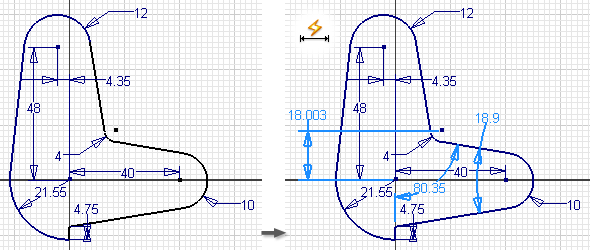

Consente di aggiungere quote e vincoli automatici per vincolare completamente uno schizzo. Utilizzabile in aggiunta al comando Quota e Vincolo della scheda Schizzo, gruppo Vincola, per posizionare le quote principali. Autodesk Inventor differenzia le quote inserite mediante i comandi Quota e Vincolo e le quote inserite con il comando Quote e vincoli automatici. Le quote aggiunte manualmente dall'utente non vengono sostituite.
Il comando Quota consente di aggiungere quote ad uno schizzo. Le quote controllano le dimensioni delle parti e possono essere espresse come costanti numeriche, come variabili in un'equazione o nei file di parametri.
Le quote calcolate tramite equazioni, in cui, ad esempio d5=d2, essere verranno visualizzate con il prefisso "fx".
Le quote che ipervincolano uno schizzo (quote non parametriche) sono racchiuse tra parentesi. Non ridimensionano la geometria, ma vengono aggiornate in base alle modifiche apportate alle quote normali.
Proprietà delle quote - scheda Impostazioni documento
Consente la modifica delle impostazioni che hanno origine nelle schede Unità e Tolleranza di default della finestra di dialogo Impostazioni documento. Le impostazioni riguardano tutte le quote del documento corrente.
Visualizzazione quote modellazione
Consente la modifica del tipo di visualizzazione per le quote del modello. Fare clic sulla freccia per scegliere un elemento, quindi fare clic su Applica per osservare l'effetto ottenuto sulle quote.
Visualizzazione quote angolari
Utilizza valori di tolleranza standard
Selezionare la casella di controllo per utilizzare i valori di precisione e tolleranza impostati in questa scheda durante la creazione delle quote.
