No headersI solidi di base sono modelli importati creati in altri sistemi CAD e salvati nel formato di file nativo oppure nel formato di file neutro STEP o SAT di CAD. È possibile aprire un solido di base in Autodesk Inventor come lavorazione di base, ovvero come prima lavorazione di un file, con dimensioni fisse. A differenza di quanto avviene per i modelli di Autodesk Inventor, non è possibile accedere agli schizzi o alle lavorazioni utilizzati per creare il solido di base.
In Inventor sono disponibili due ambienti per la modifica dei solidi di base. Se Inventor Fusion è installato, quando si modifica un solido di base viene avviato Fusion e il solido di base viene modificato nell'ambiente di Fusion. Al termine della sessione di modifica in Fusion e una volta ritornati nell'ambiente di Inventor, il modello modificato viene visualizzato nuovamente nella finestra grafica di Inventor con le lavorazioni nuove o modificate.
La modifica di solidi di base mediante Inventor Fusion è l'impostazione di default. Per disattivare questa impostazione e utilizzare il normale ambiente di modifica dei solidi di base di Inventor, fare clic su Opzioni applicazione nella scheda Strumenti. Quando viene visualizzata la finestra di dialogo Opzioni applicazione, fare clic sulla scheda Parte e attivare l'opzione Ambiente di modifica solidi esistente nella parte inferiore sinistra della finestra di dialogo.
L'altro ambiente in cui modificare solidi di base è il normale ambiente di solidi in Inventor quando Inventor Fusion non è installato. Nell'ambiente di solidi di Inventor si usano comandi per modificare un solido di base importato. Le modifiche non aggiungono lavorazioni al solido, ad eccezione delle geometrie di lavoro utilizzate come geometria di costruzione. Gli altri argomenti di questa sezione della Guida fanno riferimento al normale ambiente dei solidi di base di Inventor.
Differenze tra l'ambiente di solidi di base di Inventor e quello di parti
|
| Ambiente di parti | Ambiente di solidi |
Apertura file | Attivazione automatica dell'ambiente quando si crea o apre un file. | Fare doppio clic sull'icona del solido di base nel browser per attivare l'ambiente di solidi o fare clic col pulsante destro del mouse sull'icona del solido di base e scegliere Modifica solido dal menu contestuale. |
Comandi | Consentono di creare ed elaborare gli schizzi e le lavorazioni da combinare per formare le parti. I comandi delle lavorazioni e di schizzo aggiungono geometria ad un solido di base finché l'ambiente di solidi è attivo. | I comandi speciali estendono o contraggono un solido di base. Inoltre manipolano ed eliminano le facce. |
Geometria | Creare la relazione tra gli elementi geometrici mediante l'applicazione di quote e vincoli. Attivare gli schizzi o le lavorazioni per modificarne i valori. | Le modifiche non sono parametriche e non aggiungono lavorazioni. È possibile aggiungere le geometrie di lavoro come geometria di costruzione. Usare Aggiorna per chiudere l'ambiente di solidi. |
Operazioni eseguibili nell'ambiente di solidi
- Posizionamento delle geometrie di lavoro per l'uso come geometria di costruzione
- Estensione o contrazione di un solido di base mediante un piano di lavoro o una faccia piana
- Spostamento non parametrico di una o più facce
- Eliminazione di un solido di base dopo aver conservato gli spigoli di una faccia da usare come profilo
Quando si ridimensiona un solido di base, è possibile usare i comandi Misura e Input preciso per specificare i valori necessari.
Al momento dell'aggiornamento del solido di base per l'applicazione delle modifiche, le lavorazioni aggiunte nell'ambiente di modellazione delle parti vengono riposizionate.
Operazioni indisponibili nell'ambiente di solidi
Nell'ambiente di solidi, non è possibile aggiungere, modificare o eliminare gli elementi seguenti:
- Quote
- Vincoli
- Schizzi
- Lavorazioni, tranne le geometrie di lavoro
Modifica di un solido di base mediante Inventor Fusion
- Avviare Inventor.
- Aprire un solido di base (file SAT o STEP) e fare doppio clic sul solido di base nel browser per avviare Inventor Fusion. In alternativa, è possibile fare clic col pulsante destro del mouse sul solido di base nel browser e scegliere Modifica solido dal menu contestuale.
- Una finestra di messaggio informa che Fusion verrà avviato e che Inventor sarà inaccessibile. Fare clic su OK per chiudere la finestra di dialogo e aprire Fusion.
- Modificare le lavorazioni esistenti o aggiungere nuove lavorazioni al modello in Inventor Fusion.
- Al termine dell'operazione, fare clic sul comando Torna a Inventor
nella barra degli strumenti Fusion per salvare il modello modificato nel formato .SAT e tornare nell'ambiente di Inventor.
Per spostare una faccia su un modello solido o una lavorazione
Per spostare le facce mediante Spostamento libero
- Aprire un documento di parte, assieme o assieme saldato.
- Aprire un solido di base (un file CAD specifico non nativo oppure un file SAT o STEP) e fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi. In alternativa, è possibile fare clic col pulsante destro del mouse sul solido di base nel browser e scegliere Modifica solido dal menu contestuale.
- In un assieme saldato, fare doppio clic sulla cartella Preparazioni nel browser.
- Nella barra multifunzione fare clic sulla
. - L'opzione Spostamento libero è attiva per default.
- Fare clic su una o più facce da spostare.
- Fare clic sulla triade rossa, verde o blu per trascinare dinamicamente la faccia (o le facce) lungo gli assi X, Y o Z, rispettivamente. È inoltre possibile immettere un valore numerico nella casella di immissione.
- Fare clic sul pulsante OK nella mini barra degli strumenti per completare l'operazione e uscire dal comando. In alternativa, fare clic sul pulsante Applica per implementare le modifiche e selezionare altre facce per applicare trasformazioni rotatorie o lineari cumulative.
Negli ambienti di parti, assiemi e assiemi saldati, verrà aggiunta una lavorazione Sposta faccia al browser Modello.
Per ruotare le facce mediante Spostamento libero
- Aprire un documento di parte, assieme o assieme saldato.
- Aprire un solido di base (un file CAD specifico non nativo oppure un file SAT o STEP) e fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi. In alternativa, è possibile fare clic col pulsante destro del mouse sul solido di base nel browser e scegliere Modifica solido dal menu contestuale.
- In un assieme saldato, fare doppio clic sulla cartella Preparazioni nel browser.
- Nella barra multifunzione fare clic sulla .
- L'opzione Spostamento libero è attiva per default.
- Fare clic su una o più facce da ruotare.
- Fare clic sul manipolatore di rotazione rosso per eseguire dinamicamente la rotazione nel piano YZ intorno all'asse X. Fare clic sul manipolatore di rotazione verde per eseguire dinamicamente la rotazione nel piano XZ intorno all'asse Y. Fare clic sul manipolatore di rotazione blu per eseguire dinamicamente la rotazione nel piano XY intorno all'asse Z. È inoltre possibile digitare un valore angolare nella casella di immissione.
- Fare clic sul pulsante OK nella mini barra degli strumenti per completare l'operazione e uscire dal comando. In alternativa, fare clic sul pulsante Applica per rendere effettive le modifiche e selezionare altre facce per applicare trasformazioni rotatorie o lineari cumulative.
Negli ambienti di parti, assiemi e assiemi saldati, verrà aggiunta una lavorazione Sposta faccia al browser Modello.
- Aprire un documento di parte, assieme o assieme saldato.
- Aprire un solido di base (un file CAD specifico non nativo oppure un file SAT o STEP) e fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi. In alternativa, è possibile fare clic col pulsante destro del mouse sul solido di base nel browser e scegliere Modifica solido dal menu contestuale.
- In un assieme saldato, fare doppio clic sulla cartella Preparazioni nel browser.
- Nella barra multifunzione fare clic sulla .
- L'opzione Spostamento libero è attiva per default.
- Fare clic su una o più facce da spostare o ruotare.
- Fare clic sull'asse lineare, di rotazione o del piano della triade da riorientare.
- Fare clic sul pulsante di riorientamento della triade nella mini barra degli strumenti.
- Selezionare uno spigolo lineare o una faccia piana per riorientare la triade. Anche i piani di lavoro, gli assi di lavoro, le curve dello schizzo 2D e 3D sono selezioni valide per il riorientamento della triade.
- Quando la triade viene riorientata nel modo desiderato, procedere con l'operazione di spostamento libero.
Negli ambienti di parti, assiemi e assiemi saldati verrà aggiunta una lavorazione di spostamento faccia al browser.
Snap ad una faccia o ad un punto di riferimento
È possibile spostare o ruotare una faccia da allineare con un'altra faccia o un punto di riferimento mediante il pulsante Snap della mini barra degli strumenti. È possibile spostare o ruotare solo una singola faccia alla volta.
- Aprire un documento di parte, assieme o assieme saldato.
- Aprire un solido di base (un file CAD specifico non nativo oppure un file SAT o STEP) e fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi. In alternativa, è possibile fare clic col pulsante destro del mouse sul solido di base nel browser e scegliere Modifica solido dal menu contestuale.
- In un assieme saldato, fare doppio clic sulla cartella Preparazioni nel browser.
- Nella barra multifunzione fare clic sulla .
- L'opzione Spostamento libero è attiva per default.
- Selezionare la faccia da riallineare.
- Fare clic sull'asse lineare della triade o sul manipolatore di rotazione che corrisponde all'orientamento della faccia di cui si desidera eseguire lo snap. Se si seleziona uno spostamento lineare o piano nella triade, la faccia viene spostata fino ad essere allineata. Se si seleziona la rotazione, la superficie viene ruotata fino ad essere allineata.
- Fare clic sul pulsante di snap nella mini barra degli strumenti.
- Selezionare la faccia o il punto di riferimento da allineare.
Negli ambienti di parti, assiemi e assiemi saldati, verrà aggiunta una lavorazione Sposta faccia al browser Modello.
Spostamento delle facce in base alla direzione e distanza
- Aprire un documento di parte, assieme o assieme saldato.
- Aprire un solido di base (un file CAD specifico non nativo oppure un file SAT o STEP) e fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi. In alternativa, è possibile fare clic col pulsante destro del mouse sul solido di base nel browser e scegliere Modifica solido dal menu contestuale.
- In un assieme saldato, fare doppio clic sulla cartella Preparazioni nel browser.
- Nella barra multifunzione fare clic sulla .
- Fare clic su una o più facce da spostare.
- Fare clic su Direzione e distanza.
- Nella finestra grafica, fare clic su una faccia, spigolo o asse di lavoro per definirne la direzione. La direzione di default è quella opposta alla direzione perpendicolare della faccia selezionata. È possibile fare clic su Inverti per invertire la direzione.
- Specificare la distanza in uno dei modi seguenti:
- Digitare un numero o un'equazione. L'equazione non può includere un nome di parametro.
- Fare clic sulla freccia per elencare i valori recenti e fare clic su un valore per selezionarlo.
- Fare clic sulla freccia per accedere al comando Misura. Il valore ottenuto viene immesso automaticamente nel campo della distanza.
- Se si modifica un solido, fare clic su Aggiorna per chiudere l'ambiente Solidi.
Negli ambienti di parti, assiemi e assiemi saldati, verrà aggiunta una lavorazione Sposta faccia al browser Modello.
Spostamento di una faccia in base alla distanza in un piano
- Aprire un documento di parte o assieme.
- Aprire un solido di base (file SAT o STEP) e fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi. In alternativa, è possibile fare clic col pulsante destro del mouse sul solido di base nel browser e scegliere Modifica solido dal menu contestuale.
- In un assieme saldato, fare doppio clic sulla cartella Preparazioni nel browser.
- Nella barra multifunzione fare clic sulla .
- Fare clic su una o più facce da spostare.
- Fare clic su Punti e piano.
- Nella finestra grafica, fare clic su un piano.
- Fare clic su Punti, quindi selezionare due punti per definire il punto iniziale e il punto finale.
I punti vengono proiettati sul piano, se necessario, e una o più facce vengono spostate rispetto ai punti proiettati.
- Se si modifica un solido di base, fare clic su Aggiorna per chiudere l'ambiente Solidi.
È possibile selezionare soltanto i punti di riferimento, il punto iniziale o il punto medio di uno spigolo lineare oppure il centro di uno spigolo circolare.
Negli ambienti di parti, assiemi e assiemi saldati, verrà aggiunta una lavorazione Sposta faccia al browser Modello.
Per eliminare una faccia o un corpo solido di base
Nell'ambiente di modellazione dei solidi, è possibile eliminare una o più facce da un solido di base. In genere, si selezionano tutte le facce da eliminare come gruppo, dato che le facce dipendenti, ad esempio i raccordi, non vengono selezionate automaticamente.
È possibile aggiungere lavorazioni di schizzo al solido di base, eliminare il solido di base e quindi eseguire una delle seguenti operazioni:
- Eliminare gli schizzi delle lavorazioni dipendenti
- Conservare gli schizzi delle lavorazioni dipendenti
- Conservare le lavorazioni dipendenti e gli schizzi selezionati.
Per eliminare le facce da un solido di base
Aprire un solido di base (un file CAD specifico non nativo oppure un file SAT o STEP), e fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi.
- Selezionare una o più facce da eliminare.
- Fare clic con il pulsante destro del mouse e scegliere Elimina.
- Fare clic su Aggiorna per chiudere l'ambiente Solidi.
Per eliminare un solido di base
Aprire un solido di base (file SAT o STEP). Creare schizzi per proiettare automaticamente i contorni del solido di base sul piano dello schizzo e usare i comandi di schizzo per aggiungere la nuova geometria desiderata.
Dopo aver aggiunto la geometria dello schizzo e le lavorazioni di schizzo ad un solido di base, è possibile eliminare il solido, ma conservare lavorazioni e schizzi dipendenti.
- Fare doppio clic sul solido di base nel browser per attivare l'ambiente Solidi.
- Selezionare il solido di base nella finestra grafica o nel browser, quindi fare clic con il pulsante destro del mouse e scegliere Elimina.
- Se al solido di base sono associate lavorazioni di schizzo dipendenti, eseguire una delle seguenti operazioni:
- Per eliminare le lavorazioni e i relativi schizzi incorporati, fare clic su OK.
- Per conservare le lavorazioni dipendenti, gli schizzi incorporati o entrambi, selezionare le caselle di controllo corrispondenti e fare clic su OK.
- Fare clic su Aggiorna per chiudere l'ambiente Solidi.
È possibile vincolare gli schizzi a piani di lavoro oppure usare Riassocia schizzo per spostare gli schizzi su altri piani di lavoro.
Estensione o contrazione di un solido di base
 |  |  |
Usare Estendi o contrai corpo nell'ambiente di modellazione dei solidi per allungare o accorciare simmetricamente un solido di base rispetto ad una faccia piana o un piano di lavoro. | ||
Innanzitutto, aprire un file di solidi di base (file SAT o STEP). Se necessario, posizionare un piano di lavoro in corrispondenza del punto di estensione o contrazione del solido di base.
 |  |

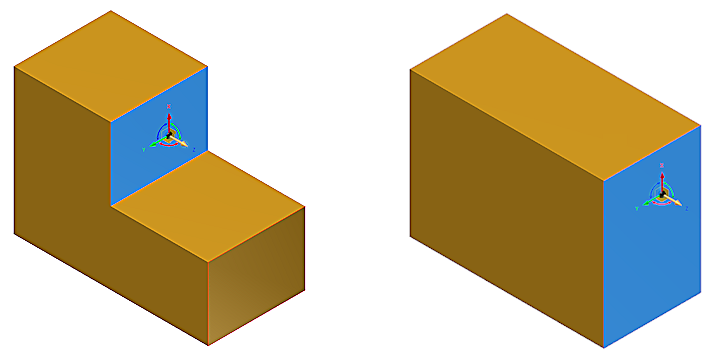

Consente di spostare una o più facce su un solido di base o una lavorazione in base alla distanza o direzione specificata o tramite uno spostamento piano con coordinate specifiche. Nell'ambiente di parti o assiemi le facce spostate sono parametriche. Nell'ambiente di solidi, le facce spostate non sono parametriche. Negli assiemi saldati, utilizzare Sposta faccia, per spostare una faccia e permettere il gioco di saldatura. | |
L'unione automatica consente di spostare automaticamente le facce tangenti adiacenti e di creare anche nuove unioni, se necessario. L'opzione è attiva per default negli ambienti di modellazione delle parti, di assiemi e di modifica dei solidi.
La casella di controllo Unione automatica è attiva per le opzioni Direzione e distanza e Punti e piano disponibili per i nuovi modelli. Tuttavia, la casella di controllo è disattivata per i modelli creati con versioni precedenti ad Inventor 2011 (modelli precedenti).
Per le lavorazioni create utilizzando l'opzione Spostamento libero viene utilizzata sempre l'unione automatica, pertanto la casella di controllo non viene visualizzata quando il comando Spostamento libero è attivo.
Snap ad una faccia o ad un punto di riferimento
 | Direzione e distanza consente di spostare le facce in una direzione e ad una distanza specificate. La direzione di default è quella opposta alla direzione perpendicolare della faccia selezionata. |
|
| Direzione seleziona lo spigolo o asse di lavoro per definire la direzione. |
|
| Distanza imposta la distanza di spostamento dello facce. Può essere un'equazione oppure un valore recente selezionato dall'elenco. Se lo si desidera, selezionare Misura per utilizzare il comando di misurazione o Mostra quote. |
| | | |
Nell'ambiente di modellazione dei solidi, estende o contrae un solido di base lungo un'asse. Il solido di base viene ridimensionato perpendicolarmente rispetto al piano selezionato. L'operazione di estensione o contrazione di un solido di base non aggiunge una nuova lavorazione. | ||
| Accesso | Fare clic con il pulsante destro del mouse sul componente nel browser, e selezionare Modifica solido per attivare l'ambiente di solidi. Quindi fare clic su |
Seleziona un piano di lavoro o una faccia piana per identificare la sezione rispetto alla quale il solido di base viene esteso o contratto.
