È possibile importare dati da altri sistemi CAD per utilizzarli in Inventor. In genere, nell'ambiente di parti i file si aprono come corpi solidi. Quando si importano superfici e wireframe, in base alle opzioni selezionate durante l'importazione, vengono inseriti nell'ambiente di parte, correzione o costruzione.
Esistono differenze tra gli strumenti e il comportamento dei corpi nell'ambiente di correzione e di costruzione.
Flusso di lavoro per file di importazione:
Aprire il modello con tutte le opzioni di controllo e correzione disattivate per convertire il file e visualizzare rapidamente i risultati.
Se il modello non contiene errori evidenti, come illustrato nell'immagine seguente, chiudere il file. Importare utilizzando le opzioni , e .

Se le parti possono essere unite in solidi, l'operazione di correzione è stata completata.

Se alcuni o tutti i corpi importati non possono essere uniti in solidi, correggere i dati dopo la conversione nell'ambiente di correzione. Gli strumenti disponibili nell'ambiente di correzione consentono un maggiore livello di controllo sui valori di tolleranza. È anche possibile accettare o rifiutare modifiche per ottenere risultati ottimali.
Riaprire il file e attivare l'opzione . Il modello viene visualizzato nell'ambiente di correzione.
Se l'opzione ambiente di correzione non è disponibile, nella scheda Modello, gruppo Superficie, utilizzare il comando e selezionare un corpo base per attivare l'ambiente di correzione dopo la conversione. Per accedere all'ambiente, nel browser, fare doppio clic sul corpo di correzione.

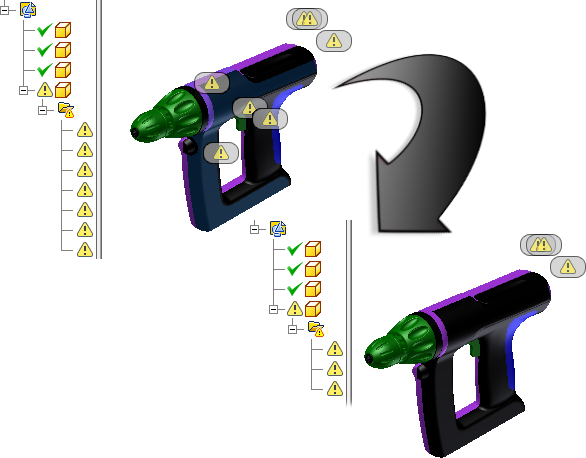

Utilizzare l'ambiente di correzione per analizzare la qualità dei dati importati e correggere le superfici o i solidi da utilizzare nella modellazione di parti. Al termine della correzione dei dati, il corpo corretto partecipa alla cronologia del modello.
Alcuni errori si verificano durante la conversione o sono il risultato di tecniche di modellazione libere. Questi errori includono:
È possibile rilevare e correggere tali errori mediante l'uso di strumenti specializzati disponibili nell'ambiente di correzione.
esamina i corpi selezionati per individuare eventuali errori topologici, geometrici e di modellazione.
I dati vengono contrassegnati nel browser con una delle seguenti icone:
![]() | Geometria corretta |
![]() | Geometria che richiede un'ulteriore verifica |
![]() | Geometria che contiene errori e richiede correzioni |
corregge gli errori nei corpi selezionati utilizzando il valore di tolleranza Modifica ammissibile.
Utilizzare gli strumenti di superficie per correggere i dati non corretti mediante il comando Correggi errori.
Controllo e correzione dei dati importati

Trovare e correggere gli errori nei dati importati nell'ambiente di correzione
Mostra i concetti di base dell'ambiente di correzione
Mostra come utilizzare gli strumenti dell'ambiente di correzione
Creazione di un corpo di correzione dopo l'importazione

. Flusso di lavoro ambiente di correzione
Il corpo di correzione ridefinito partecipa alle operazioni di modellazione e alla cronologia.
Controllare e correggere i dati importati.

Creare un corpo di correzione utilizzando l'opzione di importazione Importazione in ambiente di correzione o il comando Correggi corpi che si trova nella scheda Modello, gruppo Superficie.
Per attivare l'ambiente di correzione:
Corpi | Consente di selezionare i corpi di base per creare un nodo di correzione. |
| Legenda icona | |
Nodo correzione | È possibile ispezionare la qualità dei dati. Mediante i comandi della scheda Correzione è possibile modificare e correggere superfici o solidi da usare nella modellazione delle parti. |
Solido | Visualizza l'entità del solido. |
Composto | Visualizza il gruppo di superfici. |
Superset | Visualizza le entità di superficie unite. |
Superficie | Visualizza le entità di superficie. |
Schizzo 3D | Visualizza lo schizzo 3D bloccato risultante da uno schizzo 3D importato o una proiezione spigolo. |
Cartella errori | Visualizza gli errori in base al tipo. |
Geometria corretta | Visualizza geometria corretta. |
Incertezza di modellazione | Visualizza la geometria che contiene errori topologici e geometrici vari. La geometria può causare errori nelle operazioni di modellazione a valle. |
Contiene errori | Visualizza la geometria che contiene errori gravi, ad esempio facce sovrapposte o autointersecanti. |
