- 1.1.1. Argomenti di questa sezione
La composizione di una scena per il rendering può risultare altrettanto semplice del rendering dell'assieme di primo livello del prodotto. In alternativa è possibile utilizzare i vari comandi di Inventor Studio per conferire ai componenti un aspetto più realistico e per aggiungere proprietà, illuminazione e posizioni dell'inquadratura che evidenzino i vantaggi del prodotto. Il contenuto e la complessità della scena dipendono dalle scelte dell'utente.
Le proprietà consentono di aggiungere uno stimolo visivo al rendering o fornire una breve storia del prodotto. In primo luogo valutare in che modo si intende utilizzare l'immagine di rendering e a chi è destinata. Le immagini destinate al materiale di marketing spesso includono il contesto in cui viene utilizzato il prodotto e possono essere abbastanza complesse da suggerire la finalità del prodotto. Le immagini da inserire nei documenti o nei manuali tecnici possono richiedere meno informazioni contestuali poiché in tal caso l'interlocutore ha maggiore familiarità con l'uso del prodotto.
Esistono varie forme di proprietà e vengono utilizzate nella comunicazione del messaggio in proporzione al rispettivo valore. Se ad esempio i prodotti in questione sono degli utensili, Utilizzare una cassetta degli attrezzi come supporto, posizionando gli utensili in uno o più dei rispettivi cassetti.
Se si intende utilizzare le proprietà nella scena, valutare l'eventuale uso di un insieme di inviluppo.
Mediante l'uso degli stili superficie i componenti e le proprietà vengono migliorati. Per ciascun stile superficie è possibile controllare il colore, la riflessione, l'opacità e l'aspetto della composizione dello stile e la posizione in cui viene utilizzato nel modello.
Le scene vengono illuminate mediante l'uso di stili illuminazione. Uno stile illuminazione è una raccolta di una o più luci comprensiva di parametri per luminosità, colore, posizione e così via, impostati in modo tale da illuminare la scena nel modo desiderato.
Inventor Studio mette a disposizione dell'utente diversi stili illuminazione. È possibile modificare tali stili per soddisfare esigenze specifiche oppure è possibile utilizzarli per creare nuovi stili illuminazione.
È inoltre possibile eseguire il rendering con l'illuminazione basata sull'immagine (IBL) o l'illuminazione standard della scena dell'ambiente di modellazione.
Lo stile scena fornisce lo sfondo per l'immagine o l'animazione. Inventor Studio fornisce i comandi necessari per posizionare un piano di base e i parametri per le ombre e la riflessione. Inoltre, gli stili scena consentono di utilizzare un colore, un gradiente o un'immagine singola per migliorare l'immagine o l'animazione di rendering.
Le inquadrature vengono utilizzate per stabilire l'angolo di visualizzazione di una determinata scena. Se si considera con particolare attenzione l'angolo di visualizzazione e il tipo di inquadratura, l'immagine di rendering risulterà migliore.
È possibile creare e aggiornare tutte le inquadrature desiderate nella scena. Le inquadrature vengono salvate con il modello ed è possibile richiamarle durante qualsiasi sessione di Inventor Studio. È inoltre possibile eliminare le inquadrature dalla scena.
Esistono due tipi di inquadratura: ortogonale e prospettica. Le inquadrature ortogonali generalmente vengono utilizzate per produrre un'immagine assonometrica. Le inquadrature prospettiche si prestano meglio per rendere l'immagine più profonda o quando l'output sottoposto a rendering viene combinato ad una fotografia.
È possibile animare le inquadrature in diversi modi, come una piattaforma girevole dell'inquadratura, animata lungo una traiettoria e una forma irregolare (senza traiettoria).
È possibile controllare vari parametri dell'inquadratura, ad esempio l'inquadratura ortogonale e prospettica, la rotazione dell'inquadratura e la profondità di campo per ottenere i risultati necessari per le immagini e l'animazione.
Per comporre un'animazione è possibile utilizzare l'output di una o più cineprese, sotto forma di fermo immagine o di riprese. Consultare Animazione in Studio.
In Inventor Studio sono forniti oggetti luce locali, luci punto e riflettori con componenti autoilluminati in modelli di parti e assiemi. Le luci locali sono derivate dal componente in cui vengono posizionate. Se si anima il componente, la luce locale si sposta con il rispettivo componente primario. Esempi di componenti autoilluminati sono l'illuminazione dei pannelli, luci dei dispositivi, spie luminose, luci anteriori, torce, luce della plancia di comando e così via.
Le luci locali consentono di creare componenti illuminati, come interruttori luminosi, luci dei pannelli e così via. È possibile utilizzare le luci locali a livello di componente e a livello di assieme superiore. Vengono applicate alcune limitazioni.
L'aggiunta di una luce locale ad un componente consente di disporre di una luce che viaggia con il componente quando viene animata. In questo caso i parametri di luce sono statici, vale a dire che indipendentemente dai parametri impostati, la condizione rimane per tutta l'animazione. Quando la luce è subordinata al primo livello della gerarchia del modello, è impossibile animare i parametri della luce locale.
Le luci locali sono gli unici oggetti consentiti in un modello di componente. È possibile creare un modello, uscire dallo schizzo, aggiungere una luce locale e posizionare la luce relativa alle geometrie di lavoro di origine del modello. È possibile posizionare una luce nell'assieme relativa ad altri componenti o geometrie di lavoro. Quindi è possibile animare la posizione del componente mediante il comando Anima componenti o Anima vincoli.
Ai fini della distinta componenti, è necessario impostare il componente come Riferimento.
L'aggiunta di una luce locale al primo livello dell'assieme consente di animare alcuni parametri di luce. In questo caso la luce non viene associata ad una parte.
Se si compone una scena che viene utilizzata unitamente ad una fotografia successivamente alla modifica, sottoporla a rendering utilizzando un'inquadratura prospettica. Prestare attenzione sia all'angolo di visualizzazione sia alle condizioni di illuminazione della fotografia utilizzata. Tentare di simulare al meglio le condizioni di illuminazione e la direzione delle ombre.
Per produrre un'immagine senza sfondo, per la composizione con un'altra immagine, usare PNG con l'opzione Canale alfa attivata. Lo sfondo sarà trasparente.
L'utilizzo delle proprietà spesso implica l'utilizzo di un assieme di scena. Una assieme di scena contiene i modelli delle proprietà utilizzate e i modelli di prodotti. Offre il vantaggio di un ulteriore livello di immagine e di controllo dell'animazione. Si consiglia di utilizzare solo un assieme scena man mano che si acquisisce familiarità con il processo, quindi ramificare più assiemi di scena quando necessario.
Assieme di scena o di inviluppo
Nel video seguente viene illustrata la creazione di un assieme di scena:
Utilizzare gli stili superficie, illuminazione e scena di Inventor Studio per modificare l'assieme di inviluppo in base alle proprie necessità. Infine, utilizzare i comandi di animazione per creare l'animazione e i comandi di rendering per produrre il prodotto finale.
Consente di selezionare la geometria e quindi di specificare il materiale da applicare ai componenti di Autodesk Inventor. L'opzione Materiale definisce l'aspetto di una superficie oltre la forma, ad esempio metallico o plastificato, trasparente od opaco.
- Nel browser della finestra di dialogo Stili superficie, selezionare una categoria di materiali, quindi impostare le opzioni seguenti nelle schede:
- Base: in Categoria, selezionare un'altra categoria di materiali, se necessario.
In Colore, specificare il colore diffuso come ambiente o speculare. Fare clic sul pulsante superiore per copiare il colore diffuso sul colore ambiente. Fare clic sul pulsante inferiore per copiare il colore diffuso sul colore speculare.
Se necessario, selezionare la casella di controllo per visualizzare le facce interne. Si consiglia di visualizzare le facce interne per stili superficie trasparenti, come il vetro e la plastica trasparente.
- Riflessione: spostare il dispositivo di scorrimento per definire il fattore di lucentezza per il materiale.
Selezionare la casella di controllo per usare un'immagine riflessa, quindi individuare e selezionare l'immagine.
- Opacità: spostare i dispositivi di scorrimento per definire i fattori di opacità e rifrazione per il materiale.
È possibile usare Preimpostazioni rifrazione per selezionare i valori di rifrazione. - Mappa diffusa: selezionare la casella di controllo per usare un'immagine per definire il mappaggio di composizione di un materiale, quindi individuare e selezionare l'immagine.
Spostare i dispositivi di scorrimento per definire i fattori di scala e rotazione per l'immagine.
Deselezionare la casella di controllo per deselezionare le opzioni della scheda Mappa diffusa.
- Mappa in rilievo: selezionare la casella di controllo per usare un'immagine per definire il mappaggio di contrasto di un materiale, quindi individuare e selezionare l'immagine.
Spostare il dispositivo di scorrimento verticale per definire la quantità di contrasto apparente fornita dall'immagine di contrasto.
Se necessario, selezionare la casella di controllo per ottenere l'effetto contrario. Spostare i dispositivi di scorrimento per definire i fattori di scala e rotazione per l'immagine.
- Base: in Categoria, selezionare un'altra categoria di materiali, se necessario.
- Quando tutte le opzioni sono impostate, fare clic su Fatto.
Consentono di creare e modificare gli stili di illuminazione mediante la finestra di dialogo Stili illuminazione o in modo interattivo nella finestra grafica. I tipi di illuminazione, ovvero direzionale, punto e riflettore, sono raggruppati in stili di illuminazione. È possibile applicare gli stili di illuminazione a rendering e animazioni, ed è possibile aggiungere stili di illuminazione personalizzati alla libreria fornita.
Per creare una luce all'interno di uno stile di illuminazione
- Nell'elenco degli stili di illuminazione, fare clic con il pulsante destro del mouse e scegliere Nuova luce.
- Generale: in Tipo, specificare il tipo di luce, ovvero direzionale, punto o riflettore.
In Posizionamento, fare clic su Destinazione e specificare una faccia del modello
fare clic su Posizione, quindi fare clic lungo la linea di direzione della luce o su qualsiasi faccia del modello per impostare la posizione della luce.
Se necessario, usare Inverti direzione per invertire la direzione della luce.
- Illuminazione: spostare il dispositivo di scorrimento per specificare la quantità di illuminazione fornita dalla luce.
In Colore, specificare il colore della luce se è diverso dal colore bianco di default.
- Ombre: definire il tipo e la qualità dell'ombra, quindi specificare se devono essere usate le impostazioni dello stile principale.
- Punto, Riflettore o Direzionale: a seconda del tipo di luce, specificare la posizione della luce e le proprietà correlate.
- Generale: in Tipo, specificare il tipo di luce, ovvero direzionale, punto o riflettore.
Per modificare una luce all'interno di uno stile di illuminazione
- Nella finestra di dialogo Stili illuminazione espandere lo stile contenente la luce da modificare.
- Generale: in Tipo, specificare il tipo di luce, ovvero direzionale, punto o riflettore.
In Posizionamento utilizzare il selettore Destinazione per specificare una faccia o una posizione alternativa come destinazione
fare clic su Posizione, quindi fare clic lungo la linea di direzione della luce o su qualsiasi faccia del modello per impostare la posizione della luce.
Se necessario, usare Inverti direzione per invertire la direzione della luce.
- Illuminazione: spostare il dispositivo di scorrimento per modificare la quantità di illuminazione fornita dalla luce.
- Ombre: modificare il tipo e la qualità dell'ombra, o specificare se devono essere usate le impostazioni dello stile principale.
- Punto, Riflettore o Direzionale: a seconda del tipo di luce, modificare la posizione della luce e le proprietà correlate.
- Generale: in Tipo, specificare il tipo di luce, ovvero direzionale, punto o riflettore.
- Dopo avere impostato le opzioni in tutte le schede, fare clic su Fatto.
- Selezionare un nodo o un'istanza di luce nel browser, nella finestra grafica o nella finestra di dialogo Stili illuminazione.
Nella finestra grafica viene visualizzata una triade Spostamento/Rotazione 3D.
- Nell'area grafica, spostare il cursore sull'immagine della posizione, sull'immagine della destinazione o sull'immagine del fascio che collega la posizione e la destinazione.
Tale porzione della luce viene evidenziata. Selezionare il fascio per riposizionare completamente la luce in un'unica operazione.
- Fare clic per attivare lo strumento Spostamento/Rotazione 3D.
I controlli per creare una luce locale sono uguali a quelli utilizzati nella creazione di luci in uno stile illuminazione. L'unica differenza è che le luci locali vengono mantenute nella rispettiva cartella del browser. Sono diversi dagli stili di illuminazione e si comportano come oggetti singoli e non di una raccolta.
- Nella barra multifunzione fare clic sulla
, quindi impostare le opzioni nelle schede: - Il selettore Destinazione è attivo. Spostare il cursore su una faccia del modello. Una linea indica l'anteprima della direzione della luce. Fare clic per selezionare la faccia di destinazione.
- Il selettore Posizione è attivo. Spostare il cursore lungo la linea di direzione della luce. Il simbolo della luce visualizza l'anteprima della posizione della luce lungo la linea direzionale. Fare clic per accettare la posizione corrente.
Per invertire la direzione della luce, utilizzare Inverti direzione.
- Nella scheda Generale della finestra di dialogo, in Tipo, specificare il tipo di luce, ovvero punto o riflettore.
- Illuminazione: spostare il dispositivo di scorrimento per specificare la quantità di illuminazione fornita dalla luce.
In Colore, specificare il colore della luce se è diverso dal colore bianco di default.
- Ombre: definire il tipo e la qualità di ombra.
- Punto o Riflettore: a seconda del tipo di luce, specificare la posizione della luce e le proprietà correlate.
- Dopo avere impostato le opzioni in tutte le schede, fare clic su Fatto.
- Espandere il nodo Luci locali nel browser. Fare doppio clic su un nodo luce per modificare i parametri. In alternativa fare clic con il pulsante destro del mouse e scegliere Modifica. Viene visualizzata la finestra di dialogo. Impostare le opzioni desiderate nelle schede:
- Utilizzare il selettore Destinazione per modificare le posizioni di destinazione.
- Utilizzare il selettore Posizione per modificare la posizione della fonte di luce.
- Fare clic su Inverti direzione per invertire la direzione della luce.
- Nella scheda Generale, in Tipo, è possibile modificare il tipo di luce.
- Scheda Illuminazione: spostare il dispositivo di scorrimento per modificare la quantità di illuminazione fornita dalla luce.
- Ombre: modificare il tipo e la qualità di ombra.
- Punto o Riflettore: a seconda del tipo di luce, modificare la posizione della luce e le proprietà correlate.
- Dopo avere impostato le opzioni in tutte le schede, fare clic su Fatto.
È possibile animare le luci locali quando vengono create nel primo livello dell'assieme. Quando sono contenute in un sottoassieme, le luci locali vengono animate o "viaggiano" con il componente o l'assieme in cui sono incluse.
Consente di creare e modificare un'inquadratura nel documento attivo per definire una vista per il rendering. I parametri che creano una rappresentazione grafica che è possibile visualizzare o nascondere definiscono un'inquadratura.
È possibile definire più inquadrature da utilizzare una alla volta per il rendering.
- Nella barra multifunzione fare clic sulla .

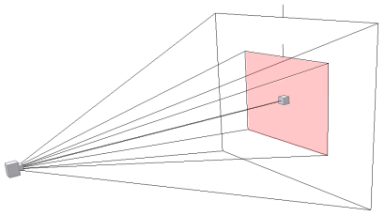

Nella finestra di dialogo Inquadratura, fare clic su Destinazione. - Nell'area grafica, fare clic su qualsiasi faccia del modello per definire la destinazione dell'inquadratura.
Un piccolo cubo viene posizionato in corrispondenza del punto di destinazione dell'inquadratura. Viene visualizzata una linea di direzione nera, perpendicolarmente alla faccia selezionata, dal punto di destinazione al punto di posizionamento.
- Fare clic su un punto lungo la linea di direzione dell'inquadratura, o fare clic su qualsiasi faccia del modello, per impostare la posizione dell'inquadratura.

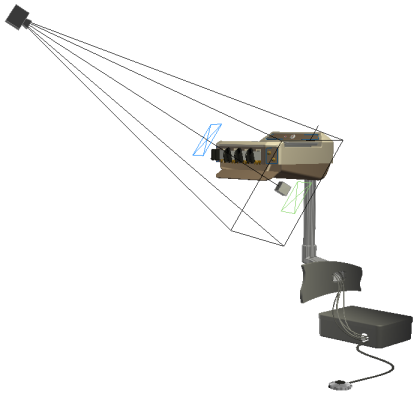

Una rappresentazione wireframe del volume di vista dell'inquadratura viene visualizzata come un quadrilatero nero centrato sul punto di riferimento parziale, rivolto verso la posizione di destinazione. L'angolo di zoom dell'inquadratura e la distanza della posizione dalla destinazione determinano la larghezza del quadrato. L'altezza del quadrilatero rispetta il rapporto prospettico definito dalle impostazioni di rendering memorizzate. Ad esempio, se le dimensioni dell'immagine di rendering sono 640 x 480, l'altezza del quadrilatero sarà pari a 3/4 della larghezza. Nel punto di posizione viene visualizzata una forma data dalla combinazione di una piramide tronca e un rettangolo. L'indicatore di rotazione, rappresentato da una piccola linea verticale nera al centro dello spigolo superiore del quadrilatero del volume di vista, indica la direzione verso l'alto dell'inquadratura.
- Con l'immagine dell'inquadratura visualizzata, è possibile:
- Trascinare la destinazione o la posizione e spostarla nel piano della vista alla stessa distanza di visualizzazione della destinazione o della posizione.

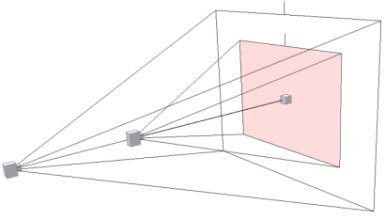

- Spostare l'inquadratura. Fare clic sulla destinazione o sulla posizione per attivare una triade Spostamento/Rotazione 3D. Usare la triade per spostare la destinazione o la posizione. La modifica della rotazione della triade non condiziona la destinazione o la posizione. Fare clic sulla linea di direzione per spostare l'inquadratura e mantenere la posizione relativa e la posizione di destinazione.

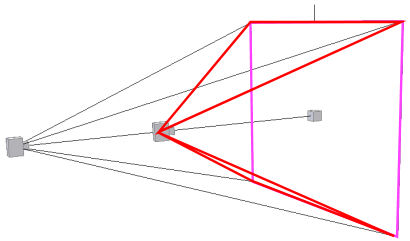

- Eseguire lo zoom per modificare l'angolo del campo di vista. Fare clic sul quadrilatero del volume di vista per selezionarlo, quindi spostare il mouse per regolare le dimensioni del volume di vista con un rapporto prospettico vincolato. Per impostare le nuove dimensioni, rilasciare il pulsante del mouse.
- Modificare l'angolo di rollio. Fare clic sull'indicatore di rollio per selezionarlo, quindi spostare il mouse per fare ruotare l'immagine dell'inquadratura attorno alla direzione di destinazione.
- Se necessario, selezionare Collega a vista per aggiornare la vista attiva in base alle proprietà dell'inquadratura e nascondere l'immagine dell'inquadratura.
- In Proiezione, impostare la modalità della vista inquadratura su ortogonale o prospettica.
La proiezione è disabilitata per la funzionalità di animazione dell'inquadratura.
- Se necessario, in Angolo di rollio specificare l'angolo di rotazione attorno all'asse di direzione dell'inquadratura (se è diverso dal valore di default).
- Se necessario, in Zoom specificare l'angolo di zoom dell'inquadratura per definire il campo di vista orizzontale (se è diverso dal valore di default).
- Fare clic su OK.
È possibile usare la profondità di campo con qualsiasi inquadratura stabilita. Per usare la profondità di campo, eseguire le seguenti operazioni:
- Nella finestra di dialogo di definizione dell'inquadratura, sezione Profondità di campo, selezionare Abilita. I controlli della profondità di campo sono abilitati.
- Scegliere Limiti focali, dove è necessario indicare le posizioni vicine e lontane del piano focale, o f-Stop, dove si specifica un valore di arrivo dell'inquadratura e la posizione del piano focale.
- Specificare i parametri della proprietà di campo per il metodo appropriato. Per Limiti focali si specificano le posizioni vicine e lontane del piano focale, come illustrato nell'immagine seguente. Per f-Stop si imposta l'f-Stop e la pozione del piano focale.
- Se lo si desidera, è possibile selezionare Collega piano focale a destinazione inquadratura, che presenta due vantaggi:
- I piani focali rimangono posizionati rispetto alla destinazione. Se si modifica la destinazione dell'inquadratura, quest'ultima rimane focalizzata rispetto ad essa.
- È possibile animare la destinazione dell'inquadratura. Il risultato è una profondità di campo mobile, che fornisce un piacevole effetto in un'animazione.
Consentono di creare o modificare gli stili scena per l'uso nei rendering e nelle animazioni. Una scena è costituita da geometria di sfondo (pareti, pavimenti, colori o immagini che non fanno parte del modello) ma che appaiono durante il rendering. Se si sceglie di eseguire il rendering senza una scena utilizzando Sfondo corrente, per le ombre sul piano di base e i riflessi vengono utilizzate le impostazioni correnti dell'ambiente di modellazione. È possibile aggiungere stili di scena personalizzati alla libreria di stili fornita.
- Nella barra multifunzione fare clic sulla
. - Nella finestra di dialogo Stili scena, fare clic su uno stile nell'elenco, quindi impostare le opzioni nelle schede:
- Sfondo: confermare l'utilizzo delle impostazioni di Autodesk Inventor oppure definire lo sfondo.
Definire il tipo di sfondo e i colori, quindi definire un'immagine di sfondo, se necessario.
Per usare un'immagine per lo sfondo, selezionare l'immagine e individuare il file. - In Posizione selezionare le opzioni Centro, Affianca o Allunga per visualizzare l'immagine di sfondo.
- In Ripeti, è possibile selezionare Orizzontale o Verticale e specificare il numero di ripetizioni.
- Fare clic su Fatto.
- Ambiente: descrive lo spazio attorno al modello da definire.
Specificare la direzione e l'offset del piano di base, le ombre, le riflessioni e la mappa di riflessione sferica per la scena.
- Selezionare la casella di controllo Mostra ombre e Mostra riflessi secondo necessità, quindi impostare i valori mediante l'uso dei dispositivi di scorrimento.
- È possibile selezionare Usa immagine riflessa, quindi individuare e selezionare un'immagine riflessa.
- Sfondo: confermare l'utilizzo delle impostazioni di Autodesk Inventor oppure definire lo sfondo.
- Quando tutte le opzioni sono impostate, fare clic su Fatto.
Uso dell'inquadratura prospettica
L'inquadratura prospettica dispone di una funzionalità poco nota per la regolazione dell'angolo prospettico (PA) e della distanza (D). Utilizzare la combinazione tra pulsante del mouse e scelta rapida da tastiera (pressione di più tasti contemporaneamente) CTRL+MAIUSC+F3, quindi fare clic e trascinare nell'area grafica.
La sezione seguente illustra la differenza tra il comando Zoom e la modifica dell'angolo prospettico. Viene inoltre spiegato come l'inquadratura di Inventor Studio cattura l'angolo prospettico e lo mantiene da una sessione all'altra.

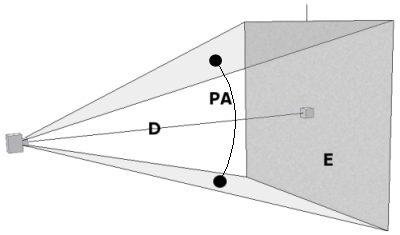

- D = Distanza dall'inquadratura alla destinazione
- E = Estensione di visualizzazione dell'inquadratura
- PA = Angolo prospettico
L'angolo prospettico (PA) è associato sia alla distanza (D) dall'inquadratura alla destinazione, sia al campo di vista o estensione (E). La regolazione dell'angolo prospettico (PA) mantiene un'estensione E costante, mentre una semplice regolazione Zoom modifica la distanza (D) e l'estensione (E), ma lascia invariato l'angolo prospettico (PA) netto.
Nelle release precedenti l'angolo di zoom dell'inquadratura prospettica veniva regolato come un semplice Zoom: la regolazione modificava soltanto l'estensione (E). Ora l'inquadratura regola l'angolo prospettico, che definisce sia PA sia E. I parametri dell'inquadratura restano invariati da una sessione all'altra, indipendentemente dalle dimensioni della finestra.
Creazione di immagini di rendering

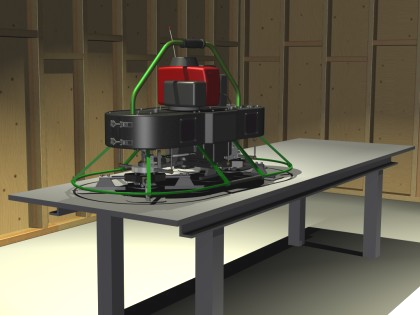

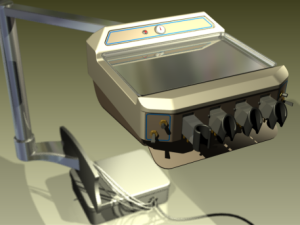

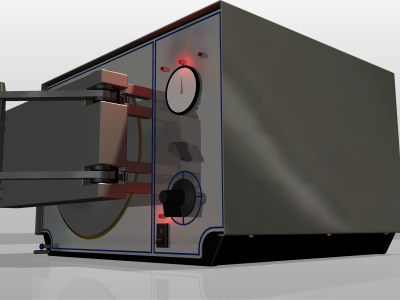

È possibile eseguire il rendering di un'immagine per visualizzare un'immagine realistica della progettazione, con o senza sfondo ottimizzato.
- Aprire un file di assiemi o di parti di Autodesk Inventor.
- Nella barra multifunzione fare clic sulla .
- Nella barra multifunzione fare clic sulla
. - Nella finestra di dialogo Rendering immagine, impostare le opzioni nelle schede Generale, Output e Stile. È possibile visualizzare l'anteprima delle selezioni nella finestra grafica.
Una volta ottenuto il risultato desiderato, fare clic su Rendering.
L'avanzamento del rendering viene visualizzato in una finestra separata.
prima di fare clic su Rendering, usare i comandi di stile e inquadratura appropriati della scheda Rendering, descritti nella seguente sezione.
- Fare clic su Rendering.
- Nell'angolo superiore destro della finestra dell'immagine di rendering fare clic su Salva, quindi salvare l'output in formato BMP, JPEG, TIFF, PNG o GIF.
- Per ottenere i risultati migliori, anziché eseguire il rendering delle ombre morbide con una luce puntiforme, utilizzare un riflettore che proietti ombre morbide e impostare la qualità delle ombre sui valori più elevati disponibili.
- Se si dispone di un dispositivo di controllo di tipo SpaceBall e tale dispositivo viene maneggiato durante il rendering di un'animazione, la vista dell'inquadratura potrebbe non risultare stabile. Per evitare lo spostamento, disattivare il dispositivo di controllo durante le operazioni di rendering di lunga durata.
Visualizza l'ultima immagine di rendering
per visualizzare l'ultima immagine di rendering in una finestra separata. File di progetto: rendering e animazione
File di progetto
Utilizzare i file di progetto per organizzare le risorse per il rendering e l'animazione. Archiviare le decalcomanie, le proprietà, le composizioni e così via in cartelle, quindi assegnare tali elementi come percorsi di libreria. Nel video seguente viene illustrato come aggiungere una libreria ad un file di progetto esistente.
Visualizza la finestra di dialogo della luce locale in modo da poter definire e posizionare la luce. Tale metodo è uguale alla definizione delle luci singole negli stili illuminazione. Le luci Punto e Riflettore sono supportate come oggetti luce locale.
Controlla il tipo e il posizionamento di una luce locale.
Punto: simula la luce emessa in tutte le direzione da un singolo punto nello spazio, ad esempio una lampadina. La destinazione viene utilizzata per creare e modificare i punti e non influisce sul punto di incidenza della luce.
Riflettore: simula una luce conica emessa in una direzione particolare da un singolo punto nello spazio, ad esempio un riflettore.
Luce accesa: accende la luce nello stile di illuminazione. Questa è l'impostazione di default.
Luce spenta : accende o spegne la luce. Quando si spegne una luce, il colore del punto luce diventa nero e l'icona della luce nella struttura degli stili di illuminazione del browser viene disabilitata.
Destinazione: fare clic su qualsiasi punto del modello per impostare un punto di riferimento parziale oppure fare clic in un punto dello spazio per impostare la destinazione sul piano della vista alla stessa distanza della destinazione esistente. Spostare il cursore su una superficie per visualizzare un'anteprima della nuova destinazione/direzione della luce.
Fare clic sul pulsante a destra per invertire la direzione della luce. La posizione e la destinazione risultano scambiate finché il pulsante a destra è selezionato. Tutte le operazioni che modificano la destinazione modificano in realtà la posizione. L'impostazione di default è Direzione perpendicolare (non invertita).Definisce le caratteristiche di proiezione delle ombre dell'illuminazione.
Nessuna ombra.
Ombre rettilinee. Impostazione di default.
Ombre morbide. Richiedono più tempo per il calcolo, ma sono più realistiche.
Risoluzione bassa (256x256).
Risoluzione media (512x512). Impostazione di default.
Risoluzione alta (1024x1024). È disponibile solo se è selezionato Ombre morbide.
Specifica il diametro sferico dell'effetto dell'ombra morbida. Il diametro specificato deve essere maggiore del diametro della parte o dell'assieme di rendering o dell'area di interesse sottoposta a rendering.Consente di impostare le proprietà delle luci di tipo punto. È disponibile solo quando il tipo di luce è impostato su Punto nella scheda Generale.
Consente di impostare le proprietà delle luci di tipo riflettore. È disponibile solo quando il tipo di luce è impostato su Riflettore nella scheda Generale.
Cartella Luce locale, comandi del menu contestuale del browser
Nel browser della scena, fare clic con il pulsante destro del mouse sulla cartella Luci locali e accedere ai seguenti comandi:
Oggetto Luce locale, comandi del menu contestuale del browser
Nella cartella Luci locali è possibile fare clic con il pulsante destro del mouse su qualsiasi luce e accedere ai seguenti comandi:
Crea una nuova inquadratura nel documento attivo. Definisce i parametri per la visualizzazione grafica di un'inquadratura.
Per modificare un'inquadratura esistente, nel browser fare clic con il pulsante destro del mouse sul nodo dell'inquadratura e scegliere Modifica. In alternativa fare doppio clic sul nodo dell'inquadratura per aprire la finestra di dialogo.
Posizionamento | Destinazione: fare clic su un punto qualsiasi del modello per impostare un punto di riferimento parziale oppure fare clic in un punto dello spazio per impostare la destinazione sul piano della vista alla stessa distanza della destinazione esistente. Quando si sposta il cursore su una superficie, viene visualizzata un'anteprima della nuova destinazione o direzione dell'inquadratura. Posizione: quando si fa clic su un punto lungo la linea di direzione dell'inquadratura, la posizione dell'inquadratura viene impostata a tale punto. Estende la linea di direzione fino alla distanza della linea normale standard se tale distanza è superiore alla distanza corrente dell'inquadratura. |
Zoom | Specifica l'angolo di zoom dell'inquadratura per definire il campo di vista orizzontale. Il valore di default è 45,0 in un intervallo compreso tra 1,0 e 150,0 gradi. Per usare il comando Misura o scegliere uno dei valori usati più di recente, fare clic sulla freccia nella casella di immissione e selezionare dal menu. È possibile regolare qualsiasi valore nella casella di immissione. |
Proiezione | Imposta la modalità della vista a inquadratura ortogonale o inquadratura prospettica. |
Angolo di rollio | Specifica l'angolo di rotazione intorno all'asse di direzione dell'inquadratura. Un angolo zero significa che la direzione verso l'alto dell'inquadratura corrisponde quanto più possibile all'asse +Y. Il valore di default è 0.0 in un intervallo compreso tra -180.0 e 180.0 gradi. Per usare il comando Misura o scegliere uno dei valori usati più di recente, fare clic sulla freccia nella casella di immissione e selezionare dal menu. È possibile regolare qualsiasi valore nella casella di immissione. |
Collega a vista | Se la casella di controllo è selezionata, aggiorna la vista attiva in base alle proprietà dell'inquadratura e nasconde l'immagine dell'inquadratura. Se la casella di controllo è deselezionata, ripristina l'immagine dell'inquadratura e i precedenti parametri di visualizzazione della vista attiva. Per impostazione predefinita, questa opzione è disattivata. |
Abilita | Quando è abilitata, gli effetti della profondità di campo vengono calcolati da Studio durante il rendering della vista prospettica. Per impostazione predefinita, questa opzione è disattivata o deselezionata. |
Limiti focali o f-Stop | Specifica il metodo della profondità di campo da utilizzare e abilita i controlli appropriati. Se la profondità di campo diventa quasi totalmente impercettibile, alcuni controlli vengono disabilitati finché le impostazioni non rientrano di nuovo nell'intervallo in cui la profondità di campo è percettibile. |
Vicino | Il parametro Vicino specifica la distanza approssimativa dall'inquadratura in cui gli oggetti sono focalizzati. Gli oggetti più vicini all'inquadratura rispetto a tale valore sono sempre meno focalizzati. Più sono vicini all'inquadratura, meno vengono focalizzati. |
Lontano | Il parametro Lontano specifica la distanza approssimativa dall'inquadratura in cui gli oggetti iniziano ad essere meno focalizzati. Gli oggetti più lontani dall'inquadratura rispetto a tale valore sono sempre meno focalizzati. Più sono lontani dall'inquadratura, meno vengono focalizzati. |
f-Stop | Imposta il valore della profondità di campo. Abbassando il valore si restringe la profondità di campo; aumentando il valore si amplia la profondità di campo. |
Piano focale | Imposta la distanza dall'inquadratura alla quale gli oggetti sono focalizzati. |
Collega piano focale a destinazione inquadratura | Imposta il piano focale come coincidente con la destinazione dell'inquadratura. Una volta collegata, la destinazione dell'inquadratura risulterà a fuoco, indipendentemente da dove viene posizionata o spostata dall'animazione. |
Fornisce opzioni per il salvataggio di un'immagine di rendering in formato JPEG.
I formati immagine con opzioni sono: BMP, JPG, PNG e TIFF.
| Risoluzione | Specifica la risoluzione dell'immagine in punti per pollice (dpi). Il valore di default è 96 dpi. |
| Risoluzione | Specifica la risoluzione dell'immagine in punti per pollice (dpi). Il valore di default è 96 dpi. |
Specifica le impostazioni generali per il rendering delle immagini.
Quando si seleziona lo stile Ombreggiato o Illustrazione, tale stile viene applicato all'intera immagine. Può essere applicato un solo stile per volta. Le modifiche allo stile applicato devono essere eseguite in fase di post-elaborazione in un editor di immagini.
Seleziona dimensioni output: fornisce un elenco di valori che è possibile selezionare per le dimensioni dell'output. Scheda Output (solo Rendering immagine)
Specifica l'antialiasing assente
Specifica l'antialiasing basso
Specifica l'antialiasing alto
Specifica l'antialiasing massimo Gli esempi che seguono illustrano alcune combinazioni possibili delle impostazioni.
