In Inventor Studio vengono utilizzati vincoli e parametri di assieme come input per l'animazione che consentono di animare lo stesso movimento meccanico progettato nel prodotto. In una condizione non vincolata, è inoltre possibile sopprimere i vincoli e animare i componenti. I comandi di selezione dei vincoli Seleziona vincoli superiori e Seleziona tutti i vincoli consentono di selezionare più vincoli. Successivamente, con una selezione dal menu contestuale, sarà possibile sopprimere l'insieme di selezioni o aggiungerlo a Preferiti animazione.
Quando si anima un componente, un'inquadratura o una luce, si ottiene un'"azione" nella rappresentazione lineare dell'animazione. È possibile modificare facilmente le azioni di animazione direttamente o tramite la stessa finestra di dialogo utilizzata al momento della creazione. È possibile trascinare l'azione lungo la rappresentazione lineare, modificare le impostazioni per l'ora di inizio o di fine e rendere speculare l'azione per una semplice inversione della stessa. Nel browser della scena o dell'animazione è possibile rinominare i nodi di Studio. La ridenominazione in un browser viene applicata ad entrambi.
Produttore video, all'interno di Inventor Studio, consente di utilizzare vari metraggi inquadrature, denominati istantanee, istantanee fisse e transizioni di istantanee per produrre un'animazione più cinematica.
La composizione di un'animazione può risultare semplice come la creazione di un'inquadratura della piattaforma girevole o complessa come un'inquadratura panoramica che segue una traiettoria mentre il prodotto progredisce e interagisce con altri oggetti. Il livello di complessità è determinato dall'utente. Tuttavia, la semplicità è sempre la scelta migliore e più rapida.
Nella composizione di un'animazione, prendere in considerazione quanto segue:
- Definire lo scopo dell'animazione. Stabilire se è necessaria una dimostrazione delle funzionalità del prodotto o un'animazione semplice, quale una piattaforma girevole dove l'attenzione viene puntata sul prodotto. Mettere per iscritto gli obiettivi prefissi per l'animazione.
- Individuare la collocazione delle inquadrature.
- Stabilire se sono necessarie le istantanee per più inquadrature. Stabilire il numero di angoli necessari.
- Definire l'eventuale uso delle proprietà per mostrare il prodotto nel rispettivo ambiente. Individuare la posizione delle proprietà.
- Stabilire la durata dell'animazione.
Se in precedenza non è stato creato uno storyboard, di seguito sono indicati alcuni passaggi da seguire per realizzarne uno semplice. È possibile effettuare tali passaggi digitalmente (a tale proposito sono disponibili vari prodotti software) o a mano.
- Decidere l'uso o meno delle proprietà. Se si sceglie di utilizzarle, è consigliabile creare un assieme di inviluppo e aggiungervi il contenuto desiderato.
- Creare e posizionare le inquadrature, eseguire il rendering di immagini di prova per ciascun angolo dell'inquadratura. Se tale metodo risulta comodo, è possibile posizionare le inquadrature in un documento per potervi accedere facilmente in un momento successivo.
- Mettere per iscritto l'azione di animazione corrispondente, relativa ad un componente, ad un'inquadratura o ad un'illuminazione che abbia luogo con le immagini dell'angolo dell'inquadratura.
Produzione del metraggio video
Con Inventor Studio è possibile utilizzare una o più inquadrature per creare animazioni composte. In Produttore video sono disponibili comandi che consentono di unire in un metraggio video il metraggio derivante da una o più inquadrature o da qualsiasi animazione nel documento aperto. Sono inoltre disponibili transizioni di istantanee, quali la dissolvenza e transizioni a gradiente, che conferiscono un aspetto più cinematico all'animazione.
- Usare istantanee da qualsiasi inquadratura, di qualsiasi animazione all'interno dello stesso documento, per produrre una singola animazione. Le istantanee possono essere un intervallo di fotogrammi/tempo oppure una semplice istantanea fissa.
- Specificare la parte di metraggio inquadratura da utilizzare.
- Specificare transizioni quali dissolvenza all'inizio o alla fine e tra un'istantanea e la successiva.
- Modifica dell'intervallo delle istantanee e delle transizioni
Quando si attiva il comando Produttore video, vengono scattate istantanee di tutte le inquadrature esistenti che vengono posizionate nel browser Istantanea della finestra di dialogo. Il numero di istantanee acquisite dipende dal numero di inquadrature definite per le immagini e le animazioni e dal numero delle sequenze animate assegnato a ciascuna inquadratura. Ad esempio, in un'inquadratura animata come una piattaforma girevole vi è un'istantanea a rappresentare l'inquadratura. Un'inquadratura animata tre volte in un'animazione contiene tre istantanee nel browser, una per ciascuna sequenza animata.

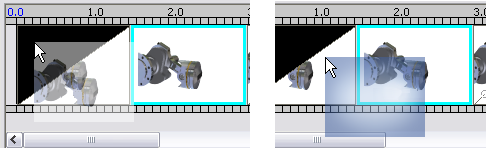

Usare le transizioni per unire due istantanee separate da un effetto. È possibile creare e mantenere più produzioni all'interno dell'assieme.
In Inventor Studio sono disponibili comandi per eseguire il rendering durante il processo di progettazione dell'animazione o per l'output finale.
Se durante la progettazione dell'animazione si desidera conoscere l'aspetto dell'animazione, senza preoccuparsi dell'aspetto finale dopo il rendering, è possibile eseguire il rendering di anteprima. I rendering di anteprima utilizzano il sistema grafico standard di Inventor per produrre l'output di animazione. È possibile eseguire rapidamente il rendering dell'animazione per visualizzare il movimento dei componenti e l'animazione dell'inquadratura senza dover attendere tutto il tempo necessario per ottenere un risultato di rendering realistico.
Successivamente, quando l'animazione è completata, è possibile sottoporla a rendering con illuminazione e riflessione complete mediante l'uso del tipo di rendering Ombreggiato; in alternativa è possibile utilizzare il tipo Illustrazione per produrre un rendering che assomigli più ad un "disegno animato". Inoltre, se si è utilizzato Produttore video per comporre varie istantanee e transizioni dell'inquadratura in metraggio video, si esegue il rendering del rispettivo output.
Il comando di animazione del rendering consente di eseguire le seguenti operazioni:
- Eseguire il rendering di anteprima usando la grafica standard di Inventor per l'output. Il rendering di anteprima utilizza l'illuminazione della scena corrente per il rendering.

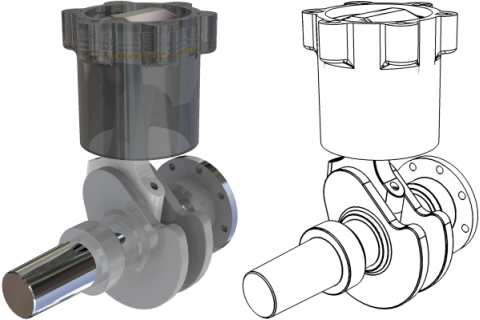

- Eseguire il rendering di output di tipo ombreggiato e di illustrazione con impostazioni specifiche per ciascuno di essi.
- Eseguire il rendering di fotogrammi specifici, compresi in un intervallo di tempo o dell'animazione completa e produrli come sequenze di immagini o in formati video (wmv o avi).
- Specificare le dimensioni di output selezionandole da un elenco di valori preimpostati o specificando qualsiasi dimensione e rapporto fino a 3000 x 3000 pixel.
- Selezionare una cadenza fotogrammi dall'elenco di cadenze fotogrammi utilizzate più spesso.
- Rendering del metraggio video da Produttore video
È possibile animare azioni meccaniche negli assiemi e nei sottoassiemi, incorporando l'introduzione, la transizione e la conclusione della scena.
- Definire lo scopo e delineare gli aspetti principali dell'animazione. Definire gli elementi, comprendenti una scena sottoposta a rendering, luci, inquadrature e azioni adatte allo scopo.
- Usare qualsiasi comando di animazione (in qualsiasi ordine) per creare l'animazione.
- Aggiungere un'azione per volta alla rappresentazione lineare.
Prima di eseguire le procedure di creazione di un'animazione:
- Aprire un assieme di Autodesk Inventor.
- Determinare le posizioni dei componenti in cui si desidera iniziare l'animazione. In alcune istanze è necessario sopprimere i vincoli. Una volta eseguito l'accesso all'ambiente di Studio, è possibile effettuare i medesimi passaggi nello Stato modello.
- Ruotare o spostare la vista alla posizione iniziale desiderata nell'animazione.
- Attivare l'ambiente di Studio. Nella barra multifunzione fare clic sulla
. - Attivare un'animazione. Nel browser, espandere il nodo Animazioni e fare doppio clic sull'icona accanto ad Animazione1 o su qualsiasi animazione elencata. Per cominciare una nuova animazione, fare clic con il pulsante destro del mouse sul nodo Animazioni, quindi selezionare Nuova animazione.
In alternativa, aprire la Rappresentazione lineare animazione. L'ultima animazione viene attivata.
Quando un'animazione è attivata, i comandi di animazione sono disponibili e Rappresentazione lineare animazione è visualizzata.
Flusso di lavoro dettagliato dell'animazione
- Nella Rappresentazione lineare animazione, trascinare il dispositivo di scorrimento nella posizione in cui si desidera terminare la prima azione.
- Nel browser, fare clic con il pulsante destro del mouse su un vincolo da animare, quindi selezionare Anima vincoli.
- Nella finestra di dialogo Anima vincoli, immettere un valore per definire l'azione per la posizione temporale, quindi fare clic su OK.
Il componente viene riposizionato nell'area grafica. Nel browser, i vincoli animati vengono memorizzati automaticamente nella cartella Preferiti animazione per uso futuro.
- In qualsiasi finestra di dialogo di animazione, nella scheda Accelerazione, impostare la velocità, oppure selezionare Velocità costante in modo da ottenere una velocità costante per l'intera durata dell'azione di animazione.
In qualsiasi momento, è possibile spostare il dispositivo di scorrimento della posizione temporale per visualizzare l'animazione.
- Ripetere i passaggi per animare un altro vincolo.
- Per creare un'inquadratura per l'animazione, impostare la vista nella posizione in cui l'inquadratura deve avere inizio. Fare clic con il pulsante destro del mouse e scegliere Crea inquadratura da vista.
- Per animare l'inquadratura, espandere il nodo Inquadrature nel browser, fare clic con il pulsante destro del mouse sull'inquadratura desiderata e selezionare Anima inquadratura.
- Nell'elenco delle inquadrature nella rappresentazione lineare, fare clic sull'inquadratura attiva dell'animazione.
Nell'area grafica, impostare la vista nella posizione successiva dell'inquadratura, quindi fare clic sull'icona Aggiungi azione inquadratura nella rappresentazione lineare.
Nella finestra Rappresentazione lineare, fare clic sul pulsante Espandi Editor azioni per visualizzare le barre di azione per tutte le azioni distinte dell'animazione e la struttura del browser di tutti gli elementi rappresentati dalle barre di azione. Per modificare l'inizio e la fine di un'azione, trascinare le estremità iniziale e finale di qualsiasi barra di azione.
Per riposizionare un'azione nella riga, fare clic e trascinare la sezione centrale della barra. La durata non viene modificata. È possibile fare doppio clic su un'azione per visualizzare la relativa finestra di dialogo per la modifica.
- Dopo avere apportato le modifiche desiderate all'impostazione dell'animazione, fare clic su Comprimi Editor azioni, quindi fare clic su Vai all'inizio. Fare clic su Riproduci animazione per visualizzare l'animazione con i tempi iniziali modificati.
Se necessario, è possibile modificare di nuovo le barre di azione.
- Con il tempo corrente impostato alla fine dell'animazione, avviare la sequenza successiva e ripetere i passaggi per definire l'azione.
- Al termine, fare clic su Vai all'inizio e riprodurre l'intera animazione. È possibile usare l'Editor azioni per effettuare le regolazioni finali.
- L'animazione viene salvata automaticamente nella cartella Animazioni nel browser. È possibile salvare più animazioni per un determinato assieme.
Usare Rendering animazione per creare un file .avi. È possibile eseguire il rendering dell'animazione senza apportare modifiche oppure utilizzare i comandi degli stili per migliorare l'animazione. Per ulteriori informazioni sull'uso dei comandi Stili superficie, Stili illuminazione e Stili scena, vedere Creazione di immagini di rendering.
Flussi di lavoro per i comandi di animazione
Esistono due comandi di selezione dei vincoli di facile utilizzo che consentono di aggiungere i vincoli alla cartella Preferiti animazione o di sopprimerli in una sola operazione. I due comandi di selezione sono Seleziona vincoli superiori e Seleziona tutti i vincoli. Per utilizzare uno dei due comandi:
- Fare clic con il pulsante destro del mouse sul nodo componente del browser della scena e selezionare il comando appropriato.
- Quando uno o più vincoli sono selezionati, fare clic con il pulsante destro del mouse e scegliere Sopprimi.
- È possibile anche fare clic con il pulsante destro del mouse e scegliere Aggiungi a preferiti. In tal modo, tutti i vincoli selezionati vengono posizionati contemporaneamente in Preferiti animazione.
Rappresentazione lineare animazione
Consente di controllare i tempi di tutte le azioni dell'animazione e di riprodurre l'animazione.
- Spostare il dispositivo di scorrimento nella posizione temporale desiderata per l'azione nella rappresentazione lineare.
- Nell'area grafica definire l'azione di animazione usando i vari comandi di Studio.
- Per inserire più azioni nell'animazione, ripetere i passaggi 1 e 2 fino ad ottenere il risultato desiderato.
- Fare clic su Espandi Editor azioni per visualizzare le barre di azione per tutte le azioni distinte dell'animazione. Il browser della rappresentazione lineare contiene la struttura di tutti gli elementi rappresentati dalle barre di azione.
L'indicatore temporale corrente è l'elemento situato al livello più alto. È possibile trascinare tale indicatore in una posizione diversa. In tal caso, l'animazione verrà aggiornata di conseguenza.
Per modificare l'ora di inizio di un'azione, selezionare la barra di azione e trascinare la maniglia iniziale o finale alla posizione temporale desiderata. Non è necessario che la posizione coincida con l'indicatore temporale corrente.
È possibile copiare e incollare le azioni della stessa riga o dello stesso tipo in una posizione temporale diversa nella rappresentazione lineare. Le azioni vengono incollate una dietro l'altra. Trascinare la barra di azione per creare intervalli tra un'azione e l'altra.
- Dopo avere apportato le modifiche desiderate all'impostazione dell'animazione, fare clic su Comprimi Editor azioni, quindi fare clic su Vai all'inizio. Fare clic su Riproduci animazione per visualizzare l'animazione con i tempi iniziali modificati.
Se necessario, è possibile modificare di nuovo le barre di azione.
Consente di animare la posizione di uno o più componenti. Prima di utilizzare Anima componenti, è utile analizzare i vincoli dell'assieme che potrebbero contribuire a mantenere il componente nella posizione corrente. È probabile che proprio tali vincoli impediscano il movimento richiesto mediante il comando Anima componenti. In tali eventualità è necessario sopprimere i vincoli prima di tentare l'animazione del componente. È possibile sopprimere i vincoli mediante un'azione di animazione.
Vedere Anima vincoli - Riferimento rapido.
- Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Rappresentazione lineare animazione.
- Nella Rappresentazione lineare animazione, trascinare il dispositivo di scorrimento nella posizione in cui si desidera terminare la prima azione.
- Nel browser o nell'area grafica, selezionare il componente da animare.
- Nella barra multifunzione fare clic sulla .
- Nella finestra di dialogo Anima componenti, fare clic sul pulsante della triade per definire la direzione della trasformazione. Nella finestra di dialogo Spostamento/rotazione 3D, è possibile specificare la portata della trasformazione o trascinare il componente in base ad una distanza o ad una rotazione approssimativa.
- Nella scheda Accelerazione, impostare la velocità, oppure selezionare Velocità costante in modo da ottenere una velocità costante per l'intera durata dell'azione di animazione.
- Fare clic su OK.
- Se necessario, eseguire il rendering dell'animazione, specificando lo stile di illuminazione, lo stile di scena e l'inquadratura da utilizzare.
Metodo alternativo di azione veloce:

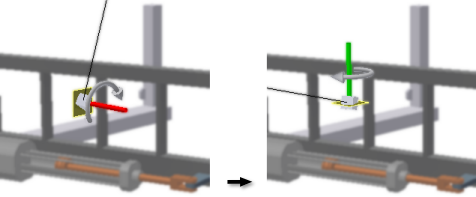

- Spostare il dispositivo di scorrimento della rappresentazione lineare.
- Fare doppio clic su un componente nel browser per attivare il comando di animazione dei componenti impostato sul valore di default dall'azione precedente.
- Nella finestra di dialogo Spostamento/Rotazione 3D, specificare un valore di trasformazione o di rotazione per l'animazione.
- usare Anima componenti per implementare una piattaforma girevole del modello, con il modello che ruota di fronte ad un'inquadratura fissa. A tale scopo, è necessario posizionare l'assieme di primo livello in un assieme di inviluppo, per poter animare l'assieme di primo livello in Studio.
- Usare Anima inquadratura per implementare un effetto di piattaforma girevole come funzione di un'inquadratura, con l'inquadratura che ruota intorno ad un modello fisso.

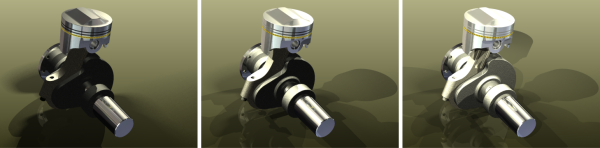

Consente di controllare la visibilità di un componente durante un determinato intervallo di tempo. È possibile eseguire la dissolvenza insieme ad altre azioni.
- Nella Rappresentazione lineare animazione, spostare il dispositivo di scorrimento nella posizione temporale in cui si desidera terminare l'azione di dissolvenza.
- Nella barra multifunzione fare clic sulla .
- Nella finestra di dialogo Anima dissolvenza, il valore corrente è usato come valore di inizio, mentre è necessario specificare il valore di fine e definire la durata.
Quando è impostata la transizione con dissolvenza in entrata o in uscita, lo sfondo della barra viene graduato ad indicare l'impostazione di dissolvenza. Più la barra è scura, più l'oggetto è trasparente.
- Fare clic su OK.
Consente di animare valori lineari o angolari per uno o più vincoli.
- Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Rappresentazione lineare animazione.
- Nella Rappresentazione lineare animazione, trascinare il dispositivo di scorrimento nella posizione in cui si desidera terminare la prima azione.
- Nel browser, fare clic con il pulsante destro del mouse su un vincolo da animare, quindi selezionare Anima vincoli. I vincoli precedentemente animati vengono memorizzati nella cartella Preferiti animazione.
- Nella finestra di dialogo Anima vincoli, immettere un valore per la fine dell'azione.
Nella scheda Accelerazione, impostare la velocità, oppure selezionare Velocità costante in modo da ottenere una velocità costante per l'intera durata dell'azione di animazione.
- Fare clic su OK.
- Se necessario, eseguire il rendering dell'animazione, specificando lo stile di illuminazione, lo stile di scena e l'inquadratura da utilizzare.
Metodo alternativo di azione veloce:
- Spostare il dispositivo di scorrimento della rappresentazione lineare.
- Fare doppio clic su un vincolo.
- Nella finestra di dialogo Modifica vincolo, immettere un nuovo valore per il vincolo.
- Se durante un'animazione rendering o una riproduzione interattiva si nota un'inversione dei componenti, definire i vincoli angolari come Indirizzato.
- Per specificare un solo vincolo, è possibile selezionarlo nell'area grafica e fare clic su Vincoli nel gruppo Anima della scheda Rendering. Per specificare più vincoli, è necessario selezionare i vincoli nel browser, quindi fare clic con il pulsante destro del mouse e scegliere Anima vincoli.
Consente di animare i valori di uno o più parametri. È disponibile solo per i file che contengono parametri utente.
- Nella barra multifunzione fare clic sulla e selezionare i parametri che si desidera animare come preferiti. I parametri vengono aggiunti alla cartella Preferiti animazione.
- Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare. Trascinare il dispositivo di scorrimento nella posizione in cui si desidera terminare la prima azione.
- Nel browser, fare clic sulla cartella Preferiti animazione per espanderla.
Fare clic con il pulsante destro del mouse sul parametro da animare e selezionare Anima parametri. Vengono elencati tutti i parametri definiti dall'utente contenuti nel file attivo. I parametri utente precedentemente animati vengono memorizzati nella cartella Preferiti animazione.
- Nella finestra di dialogo Anima parametri, immettere un valore per il tempo finale.
Nella scheda Accelerazione, impostare la velocità, oppure selezionare Velocità costante in modo da ottenere una velocità costante per l'intera durata dell'azione di animazione.
- Fare clic su OK.
- Se lo si desidera, eseguire il rendering dell'animazione, specificando lo stile di illuminazione, lo stile di scena e l'inquadratura da utilizzare.
Metodo alternativo di azione veloce:
Spostare il dispositivo di scorrimento della rappresentazione lineare.
- Espandere la cartella Preferiti animazione e fare doppio clic su un nodo di parametro.
- Viene creata un'azione per il parametro, dall'ultima azione, e viene visualizzato il valore corrente del parametro.
- Nella finestra di dialogo di modifica dei parametri, immettere un nuovo valore per il vincolo, quindi fare clic sul segno di spunta per accettare il valore immesso.
Consente di specificare un'inquadratura esistente o di crearne una nuova e di definire il percorso e il tempo di riproduzione.
- Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
- Nell'area grafica, ruotare o spostare il modello nella posizione in cui si desidera iniziare l'animazione. È possibile utilizzare i comandi Zoom e Pan.
- Per creare un'inquadratura, eseguire le seguenti operazioni:
- Mediante il comando Ruota vista impostare la vista per l'inizio dell'animazione.
- Fare clic con il pulsante destro del mouse sull'area grafica, quindi fare clic su Crea inquadratura da vista oppure fare clic con il pulsante destro del mouse sull'icona del browser accanto ad Inquadrature e fare clic su Crea inquadratura da vista.
- Per usare un'inquadratura esistente, eseguire le seguenti operazioni:
- Nel browser, espandere Inquadrature e fare clic con il pulsante desto del mouse su un'inquadratura esistente, quindi fare clic su Anima inquadratura.
- Nella finestra di dialogo Rappresentazione lineare animazione, selezionare un'inquadratura nell'elenco. Usare il comando Ruota vista per modificare la vista.
- Fare clic su Aggiungi azione inquadratura per impostare l'inquadratura sulla vista corrente e aggiungere una barra di azione per tale posizione.
- Spostare il dispositivo di scorrimento nella posizione in cui si desidera terminare l'azione.
- Nella barra multifunzione fare clic sulla e definire l'azione inquadratura.
Se si desidera ottenere un effetto di piattaforma girevole, selezionare l'opzione Piattaforma girevole nella scheda corrispondente.
- Al completamento dell'animazione dell'inquadratura, è possibile visualizzare l'animazione con la prospettiva dell'inquadratura selezionata oppure da un'altra prospettiva. Dall'elenco Rappresentazione lineare animazione, selezionare l'inquadratura per visualizzare l'animazione in un'inquadratura specifica. Selezionare l'inquadratura corrente per visualizzare l'animazione ed il movimento dell'inquadratura da un'altra prospettiva.

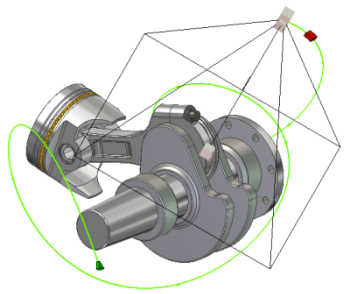

Animazione di un'inquadratura lungo una traiettoria
È possibile creare attraversamenti o panoramiche di prodotto. Per animare un'inquadratura lungo una traiettoria è necessario eseguire le seguenti operazioni:
- Creare una parte che contenga uno schizzo 2D o 3D. La geometria dello schizzo della traiettoria deve essere contigua e senza interruzioni.
- Aggiungere la parte all'assieme e posizionarla nel punto in cui si desidera dirigere l'inquadratura. Posizionarla ovunque e fissarla oppure usare i piani e gli assi di origine della parte per stabilirne i vincoli di posizione.
- Passare all'ambiente di Inventor Studio.
- Attivare il comando Rappresentazione lineare animazione.
- Nella rappresentazione lineare, spostare il dispositivo di scorrimento alla posizione temporale in cui si conclude l'animazione della traiettoria dell'inquadratura.
- Nel browser della scena, fare clic con il pulsante destro del mouse sull'inquadratura da animare e fare clic su Anima inquadratura.
- Nella finestra di dialogo Anima inquadratura, fare clic su Definizione.
- Nella finestra di dialogo Inquadratura, specificare se la destinazione dell'inquadratura è fissa, flottante o se viaggia lungo una traiettoria. Se la destinazione segue una traiettoria, usare il comando di selezione per specificare lo schizzo della traiettoria.
- Nella finestra di dialogo Inquadratura, specificare se la posizione dell'inquadratura è fissa, flottante o se viaggia lungo una traiettoria. Se la posizione dell'inquadratura segue una traiettoria, usare il comando di selezione per specificare lo schizzo della traiettoria.
- Poiché la traiettoria è selezionata, è possibile specificare le posizioni di inizio e di fine lungo la traiettoria dell'inquadratura o della destinazione. Dopo aver selezionato la traiettoria, è possibile trascinare i punti di manipolazione finali, il triangolo (punto iniziale) e il quadrato (punto finale) lungo la traiettoria che limita l'inquadratura o la corsa di destinazione.
- Specificare eventuali ulteriori impostazioni necessarie.
- Eseguire il rendering dell'animazione usando l'opzione di rendering di anteprima. I risultati dell'animazione vengono visualizzati rapidamente senza gli effetti dell'illuminazione. Effettuare le regolazioni necessarie, quindi eseguire un rendering ombreggiato.
Anima rappresentazioni di posizione
Utilizzare le rappresentazioni di posizione salvate nell'ambiente di assiemi per creare un'animazione. Se una rappresentazione di posizione viene modificata, quando si torna all'ambiente di gruppo, l'animazione verrà aggiornata di conseguenza.
Se un modello entra nell'ambiente di Inventor Studio impostato su una particolare rappresentazione, quest'ultima funge da stato di base e viene ripristinata quando si torna all'ambiente di assiemi. Non è necessario avviare l'animazione nello stato di base.
- Nella Rappresentazione lineare animazione, trascinare il dispositivo di scorrimento nella posizione in cui si desidera terminare la prima azione.
- Nella barra multifunzione fare clic sulla .
nel browser, fare clic sulla cartella Rappresentazioni per espanderla. Vengono elencate tutte le rappresentazioni di posizione contenute nel file attivo.
Fare clic con il pulsante destro del mouse su una rappresentazione da animare, quindi selezionare Anima.
- Nella finestra di dialogo Anima rappresentazioni di posizione, specificare le rappresentazioni iniziale e finale di posizione, quindi specificare la durata. Per un'azione istantanea, Inizio rimane nello stato corrente, mentre il modello si trasforma dallo stato corrente allo stato finale specificato prima che l'animazione continui.
Nella scheda Accelerazione, impostare la velocità, oppure selezionare Velocità costante in modo da ottenere una velocità costante per l'intera durata dell'azione di animazione.
NotaPer un'azione istantanea, Inizio rimane nello stato corrente, mentre il modello si trasforma dallo stato corrente allo stato finale specificato. L'azione istantanea viene visualizzata in una riga distinta nella finestra della rappresentazione lineare. Solo la posizione 1 è disponibile per la modifica, onde evitare la creazione di un'altra animazione della rappresentazione di posizione. - Fare clic su OK.
- Se necessario, eseguire il rendering dell'animazione, specificando lo stile di illuminazione, lo stile di scena e l'inquadratura da utilizzare.
- In caso di azioni simultanee nell'ambito di un componente, le animazioni delle rappresentazioni di posizione hanno la priorità su altri tipi di azioni.
- Il comando Anima rappresentazioni di posizione non supporta la sostituzione delle serie.
- Le rappresentazioni di posizione fungono da contenitore dei relativi elementi derivati. È possibile animare la rappresentazione di posizione come contenitore oppure effettuare le regolazioni degli elementi derivati nell'ambito dei limiti dell'azione contenitore. Per modificare gli elementi derivati nell'ambito dell'elemento primario, usare l'Editor rappresentazione lineare. Se si trascina un elemento derivato oltre l'inizio o la fine della rappresentazione di posizione, si trascineranno gli elementi primari e derivati ed entrambi vengono modificati.
Rappresentazione di posizione in corso di modifica. Le azioni derivate (verdi) hanno la stessa lunghezza dell'azione primaria (azzurra).
Rappresentazione di posizione dopo la modifica delle azioni derivate.
- È possibile utilizzare una rappresentazione di posizione per animare una singola ricorrenza di un oggetto.
- È possibile nidificare rappresentazioni di posizione a qualsiasi livello e animarle; i livelli di assieme tra la rappresentazione di posizione nidificata e l'assieme di primo livello sono flessibili.
Le rappresentazioni di posizione nidificate devono essere attive nell'assieme di primo livello.
Nel browser Animazione, il nodo della rappresentazione di posizione nidificata rappresenta soltanto le informazioni necessarie. In una descrizione del comando viene visualizzato il nome dell'assieme contenente una rappresentazione di posizione nidificata.
Qualsiasi rappresentazione di posizione intermedia che fa riferimento alla rappresentazione di posizione nidificata viene visualizzata nel browser Animazione.
Nella gerarchia del browser Animazione, l'influenza è controllata dalla rappresentazione più vicina al primo livello.
È possibile animare stili illuminazione, luci singole negli stili e luci locali. Le luci animate vengono visualizzate nel browser dell'animazione. Durante l'animazione delle luci sono disponibili alcuni parametri, quali la posizione, la destinazione (solo riflettore), il colore e così via. Come con altri oggetti animati, è possibile modificare l'azione della luce animata nella rappresentazione lineare dal menu contestuale o facendo doppio clic sulla barra di azione inclusa nella rappresentazione lineare.
Animazione di uno stile illuminazione
- Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
- Impostare il dispositivo di scorrimento della rappresentazione lineare alla posizione temporale finale per lo stile illuminazione animato.
- Fare clic con il pulsante destro del mouse su Stile illuminazione, quindi fare clic su Anima luce. Viene visualizzata la finestra di dialogo Anima luce.
- Fare clic su Definizione. Modificare la posizione dello stile illuminazione. La posizione rappresenta il punto finale dell'azione di animazione. Ad esempio, se uno stile illuminazione viene spostato dal punto A al punto B, modificare la posizione in modo che la luce sia al punto B.
- Nella finestra di dialogo, modificare le impostazioni relative al tempo di animazione secondo necessità.
- Nella scheda Accelerazione, selezionare Velocità costante o un'impostazione appropriata per l'azione di animazione.
- Fare clic su OK per completare la compilazione della rappresentazione lineare.
- Una volta completata l'animazione dello stile illuminazione, è possibile visualizzare l'animazione usando i controlli di riproduzione della rappresentazione lineare o eseguendo il rendering di anteprima dell'animazione.
Animazione di una luce in uno stile
- Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
- Impostare il dispositivo di scorrimento della rappresentazione lineare alla posizione temporale finale per la luce animata.
- Nel browser della scena, fare clic con il pulsante destro del mouse sulla luce, quindi fare clic su Anima luce. Viene visualizzata la finestra di dialogo Anima luce.
- Fare clic su Definizione. Modificare la posizione della luce. La posizione rappresenta il punto finale dell'azione di animazione. Ad esempio, se una luce viene spostata dal punto A al punto B, modificare la posizione in modo che la luce sia al punto B.
- Nella finestra di dialogo, modificare le impostazioni relative al tempo di animazione secondo necessità.
- Nella scheda Accelerazione, selezionare Velocità costante o un'impostazione appropriata per l'azione di animazione.
- Fare clic su OK per completare la compilazione della rappresentazione lineare.
- Una volta completata l'animazione della luce, è possibile visualizzare l'animazione usando i controlli di riproduzione della rappresentazione lineare o eseguendo il rendering di anteprima dell'animazione.
- Se la Rappresentazione lineare animazione non è visualizzata, nella scheda Rendering, gruppo Anima, fare clic su Anima rappresentazione lineare.
- Impostare il dispositivo di scorrimento della rappresentazione lineare alla posizione temporale finale per la luce locale animata.
- Nella cartella Luci locali del browser della scena, fare clic con il pulsante destro del mouse sulla luce locale, quindi fare clic su Anima luce. Viene visualizzata la finestra di dialogo Anima luce.
- Fare clic su Definizione. Modificare la posizione della luce locale. La posizione rappresenta il punto finale dell'azione di animazione. Ad esempio, se una luce viene spostata dal punto A al punto B, modificare la posizione in modo che la luce sia al punto B.
- Nella finestra di dialogo, modificare le impostazioni relative al tempo di animazione secondo necessità.
- Nella scheda Accelerazione, selezionare Velocità costante o un'impostazione appropriata per l'azione di animazione.
- Fare clic su OK per completare la compilazione della rappresentazione lineare.
- Una volta completata l'animazione della luce locale, è possibile visualizzare l'animazione usando i controlli di riproduzione della rappresentazione lineare o eseguendo il rendering di anteprima dell'animazione.
Esercitazione di animazione delle rappresentazioni di posizione
Per animare le piattaforme girevoli
Quando si implementa un effetto di piattaforma girevole come funzione di un'inquadratura, l'inquadratura ruota intorno ad un modello fisso.
Quando si implementa una piattaforma girevole del modello, il modello ruota di fronte ad un'inquadratura fissa.
Creazione di una piattaforma girevole dell'inquadratura
- Nella barra multifunzione fare clic sulla .
- Nella barra multifunzione fare clic sulla .
- Nella finestra di dialogo Inquadratura, selezionare la scheda Piattaforma girevole, quindi selezionare la casella Piattaforma girevole per abilitare i controlli.
- In Asse, scegliere uno dei cinque assi disponibili:
- origine X, Y o Z
- Inquadratura O per la rotazione orizzontale intorno all'asse verticale della destinazione
- Inquadratura V per la rotazione verticale intorno all'asse orizzontale della destinazione
- In Direzione, specificare la direzione di rotazione intorno all'asse in senso orario o in senso antiorario. La direzione di default è quella in senso orario.
Nell'area grafica vengono visualizzati un asse di piattaforma girevole e una direzione per consentire di verificare le selezioni effettuate.
- In Rivoluzioni, specificare il numero di rivoluzioni al secondo eseguite dalla piattaforma girevole nell'animazione. Il valore minimo è 0.01.
- Fare clic su / min o su / sec per specificare i calcoli in minuti o in secondi.
Fare clic su +/- per usare l'accelerazione. In tal caso, specificare la durata dell'azione e il numero di rivoluzioni e in base all'input di accelerazione viene determinata la velocità con la quale vengono eseguite. L'impostazione di default è Velocità costante.
- In Tempo, specificare un'impostazione. L'impostazione di default è Linea chiusa. Se non esiste nessun'altra azione inquadratura, l'azione comincia alla posizione temporale 0.0. Altrimenti comincia dopo l'azione inquadratura più vicina.
Se una linea chiusa è la prima o l'unica azione, la barra di azione include l'intera animazione. È possibile regolare l'intervallo di tempo per creare spazio per una nuova azione.
Quando si posiziona un'azione piattaforma girevole tra due azioni esistenti sulla rappresentazione lineare, la linea chiusa include l'intero intervallo di tempo tra di esse.
NotaQuando l'opzione Linea chiusa è selezionata, se si modifica la lunghezza dell'animazione, la linea chiusa viene regolata automaticamente affinché includa tutta l'animazione. Se si imposta il tempo finale su un valore inferiore alla fine dell'animazione, la linea chiusa non viene più regolata automaticamente. - Se necessario, modificare il tempo di inizio e di fine.
- Nel browser animazione viene visualizzata una barra di azione che rappresenta l'azione piattaforma girevole, ad indicare che la piattaforma girevole è in uso.
Per eliminare l'azione piattaforma girevole, eliminare la barra di azione dal browser oppure deselezionare la casella di controllo Piattaforma girevole.
Creazione di una piattaforma girevole del modello
- Creare un assieme. Di fatto si tratta di un assieme di inviluppo.
- Posizionare l'assieme desiderato nell'assieme di inviluppo come destinazione della piattaforma girevole.
- Fare clic con il pulsante destro del mouse sull'assieme di destinazione e selezionare Anima componenti.
- Creare un'azione di rotazione per il componente.
- Specificare il numero di rotazioni che devono essere eseguite durante l'azione.
- Eseguire il rendering dell'animazione, specificando lo stile di illuminazione, lo stile di scena e l'inquadratura da utilizzare.
Produttore video consente di creare un'animazione più cinematica mediante l'unione di istantanee dell'inquadratura e l'uso di transizioni di istantanee. In Produttore video, trascinare la selezione di istantanee e transizioni in una rappresentazione lineare e modificarne le maniglie per creare un video composto per l'output. Il rendering di anteprima del risultato e la rifinitura dell'output consente di produrre rapidamente un'animazione accattivante.
Nei passaggi seguenti è descritto come creare output video composti con transizioni:
- Nella barra multifunzione fare clic sulla
. Le istantanee di tutte le inquadrature salvate in Studio vengono memorizzate nella cache. Un indicatore di avanzamento visualizza le istantanee dell'inquadratura che vengono memorizzate progressivamente nella cache. Viene visualizzata la finestra Produttore video. Tale processo si verifica una volta per la produzione a meno che le inquadrature non siano state aggiunte o modificate nell'attività di modifica della produzione. - A sinistra sono visualizzate le schede dei browser Istantanee e Transizioni. Nel browser Istantanee, fare clic con il pulsante destro del mouse su un nodo dell'istantanea dell'animazione e fare clic su Aggiungi a rappresentazione lineare. Le istantanee dell'inquadratura vengono aggiunte alla rappresentazione lineare e concettualmente vengono affiancate senza interruzioni tra le istantanee.SuggerimentoÈ possibile trascinare la selezione delle istantanee o delle transizioni dell'inquadratura dal browser in una rappresentazione lineare. Durante l'operazione di trascinamento della selezione vengono visualizzate anteprime con dissolvenza.
Rappresentazione lineare di Produttore video durante un'operazione di trascinamento della selezione di istantanee e transizioni.
- Aggiungere le transizioni con lo stesso metodo utilizzato per le istantanee. Durante il trascinamento, sotto il cursore viene visualizzata un'anteprima transizione con dissolvenza, vedere l'immagine precedente a destra. Usare transizioni o dissolvenza in entrata, in uscita o interposta e così via. Esistono quattro effetti di transizione diversi: Dissolvenza, Transizione a gradiente, Scorrimento a sinistra e Scorrimento a destra.
- Modificare un'istantanea o una transizione facendo clic su di essa nella rappresentazione lineare e utilizzando la maniglia alle estremità per ridimensionare l'istantanea. Mediante tale processo si modifica la durata dell'istantanea o della transizione selezionata. Il metraggio vicino non viene influenzato. Dalla finestra di dialogo è inoltre possibile fare clic con il pulsante destro del mouse e apportare modifiche.
- Per modificare la durata di oggetti adiacenti della rappresentazione lineare contemporaneamente, selezionarne uno ed evidenziarne un altro. Posizionare il cursore sopra il bordo compreso tra gli oggetti della rappresentazione lineare, quindi fare clic e trascinare per modificare la durata di entrambi gli oggetti.
- Prima di eseguire il rendering di anteprima, verificare la lunghezza dell'animazione di Produttore video sia impostata nelle impostazioni di Animazione.
- Quando si è pronti, eseguire il rendering di anteprima dell'animazione mediante il comando incluso nella finestra Produttore video. Tenere a mente che per la produzione video è richiesto un tempo di rendering maggiore per consentire alle istantanee e alle transizioni di unirsi correttamente al fine di ottenere l'effetto specificato.
- Al termine del rendering di anteprima, visualizzarlo, quindi apportare le modifiche necessarie e ripetere il processo.
- Quando si è pronti, eseguire il rendering dell'animazione finale con fedeltà totale.
Il rendering di un'animazione esegue l'output dell'animazione in base alle impostazioni specificate nella finestra di dialogo di rendering. La finestra di dialogo include tre schede, che forniscono impostazioni in base alle selezioni effettuate nella scheda Generale. È consigliabile utilizzare l'opzione Rendering anteprima per confermare che l'inquadratura mostri l'animazione nel modo desiderato.
Prima di applicare il rendering ad un'animazione, assicurarsi che non vi siano produzioni attive. Nel browser, espandere la cartella di produzione: se una produzione è attiva (contrassegnata da un segno di spunta), fare clic con il pulsante destro del mouse e disattivarla. Nel rendering, le produzioni attive hanno la precedenza sulle animazioni attive.
Specificare le impostazioni di rendering per un'animazione. Nella barra multifunzione, fare clic sulla .
- Nella scheda Generale, specificare:
- Altezza e Larghezza
- Inquadratura
- Stile illuminazione e Stile scena
- Tipo rendering: Ombreggiato o Illustrazione
- Nella scheda Output, specificare se si desidera eseguire il rendering dell'intera animazione o di una parte di essa. È possibile eseguire il rendering dell'animazione al contrario. Specificare il nome e il tipo del file di output (.avi, .wmv o immagini statiche) e la cadenza dei fotogrammi. Utilizzare Anteprima per visualizzare rapidamente i risultati. Il rendering di anteprima utilizza la scena o l'illuminazione IBL dell'ambiente di modellazione anziché l'illuminazione di Studio.
- Tipo di file e nome con il quale verrà salvata l'animazione. Se si seleziona WMV come tipo di output, utilizzare l'opzione Personalizzata per Larghezza di banda rete con un valore pari a 700 o superiore.
- Animazione completa o Intervallo di tempo. Utilizzare un intervallo di tempo per produrre segmenti dell'animazione. Specificare l'intervallo in secondi o fotogrammi. Per specificare i fotogrammi, utilizzare la lettera ‘f’ dopo il valore, ad esempio da 24f a 124f.
- Livello di antialiasing. Maggiore è il livello di antialiasing, maggiore è il tempo necessario per la produzione dell'output.
- Formato. È possibile specificare output video o output immagine, per il quale ciascun fotogramma viene impostato come un'immagine. In seguito tali immagini vanno compilate in un editor di altro produttore, per creare l'animazione.
- Anteprima: nessun rendering. Utilizzare questa opzione per visualizzare l'anteprima dell'output in un file. Le informazioni di illuminazione e di scena non vengono sottoposte a rendering.
- Cadenza fotogrammi. Come riferimento, le cadenze fotogrammi tipiche della televisione e del cinema vanno da 24 a 30 fps.
- Al momento del rendering della versione finale, nella scheda Stile selezionare Riflesso reale per ottenere output realistico. Se si produce output di tipo Illustrazione, la scheda includerà varie impostazioni per il controllo dell'output.
Rappresentazione lineare animazione
Specifica la durata in secondi di ogni azione che compone un'animazione. Riproduce le azioni in sequenza in un'animazione oppure riproduce le azioni specificate nella rappresentazione lineare. Quando viene aperta, attiva l'ultima animazione.
Accesso |  Nella scheda Rendering, gruppo Anima, fare clic su un comando di animazione. Vengono visualizzati sia il comando di animazione sia la rappresentazione lineare. |
Consentono di riprodurre l'animazione nell'area grafica senza rendering e di registrare una versione dell'animazione sottoposta a rendering.
Controlla l'intervallo di tempo per ogni segmento di un'animazione e riproduce i segmenti separatamente o in sequenza. È possibile trascinare il dispositivo di scorrimento da una posizione ad un'altra.
Imposta il tempo corrente in una posizione specifica sulla barra temporale.
Forniscono le impostazioni per la lunghezza e la velocità dell'animazione.
Accesso | Nella finestra di dialogo Rappresentazione lineare animazione, selezionare Opzioni animazione.  |
adatta la lunghezza dell'animazione in base al tempo corrente.
Percentuale: specifica l'espressione dei valori come percentuale in Profilo velocità.
Tempo: specifica l'espressione dei valori come tempo in Profilo velocità. Consente di animare la posizione e la rotazione di uno o più componenti.
Azione |
Per ulteriori informazioni, vedere Spostamento o rotazione 3D. Una volta definita un'azione di trasformazione, Distanza e Rotazione si attivano con i valori delle trasformazioni. Effettuare le regolazioni finali oppure accettare la trasformazione. Notai componenti vincolati rispondono al riposizionamento, tranne se quel grado di libertà non è disponibile. Distanza: indica la quantità di trasformazione applicata dall'azione. È possibile immettere qualsiasi valore numerico decimale. Per usare il comando Misura o scegliere uno dei valori usati più di recente, fare clic sulla freccia nella casella di immissione e selezionare dal menu. Nella casella di immissione è possibile regolare qualsiasi valore. Rotazione: specifica la portata della rotazione in gradi. Per usare il comando Misura o scegliere uno dei valori usati più di recente, fare clic sulla freccia nella casella di immissione e selezionare dal menu. È possibile regolare il valore misurato. Rivoluzione: aumenta o riduce il numero di rivoluzioni. L'incremento è di 1/10 di rivoluzione per ogni clic. Fare clic e tenere premuto il pulsante del mouse per aumentare o ridurre velocemente il valore. |
Traiettoria |
|
Tempo | Consente di definire l'inizio e la durata di un'operazione nella rappresentazione lineare dell'animazione. I campi temporali sono abilitati soltanto se ciò è richiesto dall'azione.
|
Componenti: consente di selezionare uno o più componenti nella finestra grafica o nel browser. Se non viene selezionato alcun componente, nella finestra di dialogo il comando Componenti è selezionato.
Posizione: i componenti della triade indicano la direzione o l'asse di rotazione per la trasformazione. Trascinare la triade per specificare i valori per la trasformazione. Per specificare valori di trasformazione espliciti, fare clic su un componente della triade e immettere valori decimali numerici nella finestra di dialogo.
Rettilinea: evita di utilizzare l'uniformazione tra il valore iniziale, quello della durata e quello finale.
Levigata: utilizza una curva di movimento continua per la transizione tra il valore iniziale, quello della durata e quello finale.
Da precedente: avvia la trasformazione alla fine dell'azione precedente. È l'impostazione di tempo di default.
Specifica: indica il contrassegno tempo per iniziare la trasformazione.
Istantanea: indica l'azione istantanea senza durata.
Inizio: indica il contrassegno tempo di inizio dell'azione. È disponibile solo se è selezionato Specifica.
Durata: indica una durata fissa per la sequenza di animazione. È disponibile solo se è selezionato Specifica.
Fine: termina l'azione in corrispondenza del tempo corrente.Consente di controllare la velocità con cui un'azione raggiunge la relativa impostazione.
Termina la definizione dell'azione corrente, fa avanzare la rappresentazione lineare in base al valore specificato in Nuovo incremento azione e inizia una nuova azione dello stesso tipo.Consente di controllare la visibilità di un componente durante un determinato intervallo di tempo.
Per passare da uno stato di visibilità ad un altro viene richiesta un'azione. Per tornare allo stato di visibilità precedente viene richiesta una seconda azione.
Accesso | Nell'area grafica, fare clic su un componente, quindi selezionare Nel browser o nell'area grafica, fare clic con il pulsante destro del mouse su un componente e scegliere Anima dissolvenza. |
Inizio: indica una percentuale per l'inizio della dissolvenza. Il valore iniziale di visibilità viene assegnato dall'azione precedente per l'oggetto selezionato. In mancanza di azioni precedenti, si tratta del valore originale proveniente dall'ambiente di parti o di assiemi.Consente di animare valori lineari o angolari per uno o più vincoli.
Accesso | Selezionare un vincolo nel browser, quindi fare clic con il pulsante destro del mouse nel browser o nell'area grafica e scegliere Anima vincoli. |
Vincolo: specifica l'azione definita che causa l'animazione del vincolo.
Sopprimi: consente di sopprimere i vincoli. Se un vincolo è soppresso e la finestra di dialogo viene aperta, l'icona sarà selezionata.
Abilita: consente di abilitare i vincoli. Se un vincolo è abilitato e la finestra di dialogo viene aperta, l'icona sarà selezionata. È disponibile solo se è selezionato Istantanea.
Inizio: accetta un valore del tipo appropriato per l'inizio dell'azione.I vincoli e i parametri animati o denominati come preferiti sono inclusi nella cartella Preferiti animazione. La presenza di tali vincoli e parametri nella cartella consente di eseguire l'animazione facendo doppio clic, come descritto di seguito.
Impostare la rappresentazione lineare alla posizione desiderata. Fare doppio clic sul nodo dei preferiti animazione per il vincolo da animare. Specificare il valore del vincolo finale. Viene creata una nuova azione alla posizione temporale attuale che inizia dall'azione precedente. Se si apporta la modifica durante una posizione temporale in cui il vincolo animato è in fase di aggiornamento, l'azione viene divisa in due.
Consente di definire i parametri utente nel documento corrente oppure in qualsiasi altro documento a cui i sottoassiemi fanno riferimento.
: specifica un valore iniziale in unità di parametro.Indica i componenti degli assiemi e dei sottoassiemi che contengono parametri utente e parametri che sono stati rinominati. Consente di aggiungere i parametri selezionati alla cartella Preferiti animazione del browser. È disponibile solo per i file che contengono parametri.
Preferiti animazione: Parametri
I parametri e i vincoli animati o denominati come preferiti sono inclusi nella cartella Preferiti animazione. La presenza di tali vincoli e parametri nella cartella consente di eseguire l'animazione facendo doppio clic, come descritto di seguito.
Impostare la rappresentazione lineare alla posizione desiderata. Fare doppio clic sul nodo dei preferiti animazione per il parametro da animare. Specificare il valore finale del parametro. Viene creata una nuova azione alla posizione temporale attuale che inizia dall'azione precedente. Se si apporta la modifica durante una posizione temporale in cui il parametro animato è in fase di aggiornamento, l'azione viene divisa in due.
Anima rappresentazioni di posizione
Utilizza rappresentazioni di posizione (PR) create nell'ambiente dell'assieme come immagini chiave di un'animazione. Consente di animare le parti in qualsiasi posizione al tempo zero per iniziare l'animazione in un contesto diverso dalla vista principale o dallo stato di base.
Accesso | Nel browser, fare clic con il pulsante destro del mouse sul nodo principale di una rappresentazione di posizione, quindi fare clic su Anima rappresentazioni di posizione. |
Esercitazione di animazione delle rappresentazioni di posizione
Consente di specificare un'inquadratura esistente, attivarla e definirne il percorso e il tempo di riproduzione.
Se è stata selezionata l'inquadratura prima dell'attivazione del comando, viene utilizzata l'inquadratura selezionata. In caso contrario, specificare l'inquadratura da animare.
Specifica i parametri da animare in un periodo di tempo. Se si seleziona lo stile illuminazione o la luce prima dell'attivazione del comando, i parametri disponibili vengono applicati all'oggetto selezionato. Se si attiva il comando prima di effettuare una selezione, specificare lo stile illuminazione o la luce per il comando.
Accesso | Quindi selezionare lo stile di luce o la luce da animare. Dal browser Scena, fare clic con il pulsante destro del mouse su un nodo stile illuminazione o luce e selezionare Anima luce. |
Definizione: apre la finestra di dialogo Definizione luce, nella quale è possibile specificare le impostazioni per la luce selezionata alla fine della sequenza di animazione.Specifica le istantanee e le transizioni dell'inquadratura combinate e sottoposte a rendering con un'unica animazione. Le istantanee dell'inquadratura possono provenire da qualsiasi inquadratura di Studio nel documento attivo.
Le transizioni rappresentano un mezzo di spostamento uniforme tra le istantanee dell'inquadratura. Ciò consente di migliorare qualità e chiarezza della produzione video, facendo risaltare le modifiche nei punti rilevanti. I tipi di transizione standard vengono definiti nel software.
Per creare una produzione, fare clic con il pulsante destro del mouse sulla cartella Produzioni e selezionare Nuovo.
Per attivare o disattivare una produzione, fare clic con il pulsante destro del mouse sul nodo Produzione e selezionare Attiva. Quando una produzione è attiva, la voce del menu contestuale Attiva risulta selezionata.
Consentono di riprodurre la produzione nell'area grafica senza rendering e di registrare una versione della produzione sottoposta a rendering. Per la rappresentazione lineare della produzione vengono riutilizzati i controlli della rappresentazione lineare dell'animazione pertinenti.
Il browser Istantanee dispone di un controllo della struttura che consente di elencare tutte le inquadrature definite per l'assieme attivo, indipendentemente dal numero. Posizionando il cursore su un nodo istantanea viene visualizzato in anteprima il primo fotogramma dell'istantanea.
Per posizionare un'istantanea in una rappresentazione lineare, trascinare l'istantanea e rilasciarla nella rappresentazione lineare. In alternativa, fare clic con il pulsante destro del mouse sull'istantanea desiderata e selezionare Aggiungi a rappresentazione lineare.
Per modificare un'istantanea della rappresentazione lineare fare doppio clic su una finestra di dialogo oppure fare clic con il pulsante destro del mouse e scegliere Modifica. Modificare in modo interattivo posizionando il cursore sullo spigolo sinistro o destro dell'istantanea, quindi fare clic e trascinare per estendere o contrarre la durata dell'istantanea.
Nella finestra di dialogo sono disponibili i seguenti controlli:
Quando nella rappresentazione lineare vi sono più istantanee, modificare la sequenza delle istantanee trascinando l'istantanea nel punto desiderato. È impossibile trascinare un'istantanea all'interno di un'altra.
Nel browser Transizioni è contenuto un elenco di transizioni tra inquadrature disponibili. Fare clic con il pulsante destro del mouse e scegliere Aggiungi a rappresentazione lineare per aggiungere una transizione alla rappresentazione lineare. Per inserire una transizione tra le istantanee, trascinare la transizione e rilasciarla tra le istantanee nella rappresentazione lineare.
Per modificare una transizione fare doppio clic su una finestra di dialogo oppure fare clic con il pulsante destro del mouse e scegliere Modifica. Per modificare una transizione in modo interattivo, posizionare il cursore sullo spigolo sinistro o destro della transizione, quindi fare clic e trascinare per estenderla o contarla.
Specifica le impostazioni generali per il rendering delle animazioni.
Quando si seleziona lo stile Ombreggiato o lo stile Illustrazione, tale stile viene applicato all'intera immagine o all'intera animazione. Può essere applicato un solo stile per volta. Le modifiche allo stile applicato devono essere eseguite in fase di post-elaborazione in un editor di immagini.
Animazione completa: specifica il tempo iniziale e il tempo finale per l'intera animazione. Per usare il comando Misura o scegliere uno dei valori usati più di recente, fare clic sulla freccia nella casella di immissione e selezionare dal menu. È possibile regolare qualsiasi valore nella casella di immissione.
Intervallo di tempo specificato indica il tempo iniziale e il tempo finale per un segmento dell'animazione. Il tempo iniziale deve essere inferiore o uguale al tempo finale. Per scegliere uno dei valori usati più di recente, fare clic sulla freccia nella casella di immissione e selezionare dal menu. È possibile regolare qualsiasi valore nella casella di immissione. Per impostazione predefinita, l'intervallo di tempo specificato viene espresso in secondi. Tuttavia, è possibile esprimere l'intervallo di tempo in fotogrammi specificando il numero seguito dalla lettera "f".
Specifica l'antialiasing assente
Specifica l'antialiasing basso
Specifica l'antialiasing alto
Formato video: specifica il formato video.
Formato sequenza immagini: specifica il formato della sequenza delle immagini.
