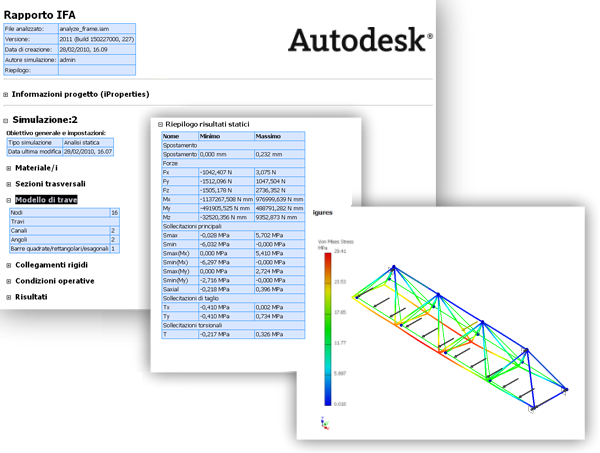

No headersÈ possibile condividere i risultati dell'analisi in diversi modi: pubblicando un rapporto o pubblicando il modello in formato DWF. È inoltre possibile esportare i dati IFA in formato RTD.
È possibile creare rapporti per l'intero progetto, per un modello o un singolo studio di simulazione e produrli in formato HTML, MHTML o RTF. I rapporti contengono testo e immagini PNG che rappresentano un'istantanea dei risultati dell'analisi. È possibile stampare un rapporto e trasferire i risultati in un altro programma, quali Word o PowerPoint.
Gli output del rapporto possono essere personalizzati per visualizzare solamente le informazioni pertinenti.
Quando si creano rapporti, nella scheda Generale vengono specificate le informazioni sul rapporto. Nella scheda Proprietà, si definiscono le informazioni sulle proprietà da includere. Nella scheda Simulazioni, si selezionano le simulazioni da includere nel rapporto. La scheda Formato consente di definire il formato di output del rapporto.
Una volta eseguite una o più simulazioni, è possibile generare un rapporto dei risultati della simulazione.
Nella posizione specificata, viene creata una cartella contenente un documento .html e immagini PNG per i risultati, oltre ai valori Minimo e Massimo.
Visualizzazione e modifica dei rapporti
Per visualizzare un rapporto HTML, utilizzare il browser Web per accedere alla directory e aprire il file nel browser. In alternativa, utilizzare Esplora risorse per accedere alla directory e fare doppio clic sul nome del file per aprire il file nel browser Web.
Ad esempio: C:\Documenti\Rapporti IFA\MyReport.html
Il rapporto presenta sezioni comprimibili in modo da poter gestire in tutta semplicità la quantità di informazioni visualizzate.
Per visualizzare o modificare un rapporto MHTML o RTF, fare doppio clic sull'icona dei rapporti nel browser Modello, se disponibile, oppure fare clic con il pulsante destro del mouse e scegliere Modifica. In alternativa, utilizzare Esplora risorse per accedere alla directory e aprire il file con l'applicazione appropriata.
Pubblicazione dei risultati IFA in formato DWF
È possibile pubblicare i dati di Autodesk in formato DWF e visualizzarli mediante Autodesk Design Review. La visualizzazione e la condivisione dei dati sono strumenti utili per la comunicazione con i fornitori, i clienti e l'ufficio marketing.
Chiunque può utilizzare i file DWF pubblicati, anche senza installare Autodesk Inventor. I file DWF sono altamente compressi, veloci da aprire e visualizzare e condivisibili via e-mail.
La pubblicazione da Autodesk Inventor consente di creare file DWF che conservano dati di progettazione quali gli spessori delle linee, la scala, nonché le proprietà di massa per i file 2D e 3D. È possibile includere in un solo file sia i dati 2D che quelli 3D. È inoltre possibile pubblicare i tracciati dei volumi IFA.
Una volta pubblicato il file, è possibile visualizzarlo e stamparlo mediante Autodesk Design Review.
Pubblicazione dei risultati IFA
- Visualizzare il risultato della simulazione che si desidera esportare o una delle forme di modo di un'analisi modale selezionandolo dal browser IFA.
- Fare clic su
EsportaEsporta in DWF. In alternativa, è possibile fare clic su Salva copia con nome e selezionare DWFx come tipo di file. - Viene aperta la finestra di dialogo Pubblica assieme per consentire l'impostazione delle opzioni di pubblicazione. Selezionare l'opzione Rapida.
- Fare clic su Pubblica per chiudere la finestra di dialogo e aprire la finestra di dialogo Pubblica documento in DWF. Specificare il nome del file DWF e la directory.
- Fare clic su Salva per generare il file DWF.
I risultati IFA visualizzano il modello in colori diversi a seconda dell'intensità delle forze e dei vincoli applicati.
Nell'ambito dell'ambiente IFA, è possibile utilizzare i comandi di visualizzazione per creare la vista che si desidera esportare in formato DWF. Ad esempio, utilizzando le impostazioni della barra dei colori, è possibile specificare il numero di colori per i contorni della sollecitazione e definire i valori limite massimo e minimo.
Nel browser IFA, selezionare e visualizzare i risultati che si desidera vedere in Autodesk Design Review.
Lo stato corrente del modello dell'assieme viene pubblicato nel file DWF. Non vengono pubblicati tutti i tipi di analisi, bensì solo il tipo attivo visualizzato al momento della pubblicazione.
Il file DWF in cui vengono pubblicati i risultati IFA contiene informazioni quali il tipo di risultato, la barra dei colori, il mappaggio colori sul componente e la parte non deformata rappresentati in wireframe.
Se durante la pubblicazione le condizioni del contorno sono abilitate, esse vengono pubblicate nel file DWF. Il comando Condizioni contorno si trova nel gruppo Visualizzazione.
La barra dei colori IFA è inclusa in Autodesk Design Review ed è simile alla barra dei colori di Autodesk Inventor.
Esporta IFA in Robot Structural Analysis
È possibile esportare dati IFA nel formato del file RTD (Robot Structure File).
Nel gruppo Pubblica, fare clic sul comando Esporta
. Se il programma Autodesk Robot Structural Analysis è installato, le opzioni nella finestra di dialogo Integrazione con il programma Autodesk Robot Structural Analysis sono attive.
Il file RTD contiene tutti i carichi, i vincoli, i collegamenti rigidi, i cedimenti, i materiali trave e le sezioni trave definiti. È possibile aprire il documento salvato in Autodesk Robot Structural Analysis Professional e calcolare i risultati in base ai dati esportati dall'assieme di Autodesk Inventor.
Durante l'esportazione, il programma Robot Structural Analysis(RSA) tenta di mappare le sezioni standardizzate da Autodesk Inventor nel database RSA. Se la sezione corrispondente è disponibile nei database della sezione acciaio disponibili in RSA, le relative proprietà derivano dal database RSA. In tutti gli altri casi, la sezione viene definita senza considerare la forma. I valori quali aree sezione, i momenti di inerzia e così via vengono assegnati dal database IFA di Autodesk Inventor. È quindi possibile eseguire lavorazioni aggiuntive RSA quali la progettazione in acciaio o la verifica di connessioni. Tuttavia, i risultati in RSA possono variare leggermente da risultati IFA a causa dei parametri della sezione dissimili.
Sono disponibili le seguenti opzioni di esportazione:
Salva simulazione in file RTD del programma Autodesk Robot Structural Analysis (trasferimento indiretto): fare clic su OK per aprire la finestra di dialogo standard Salva con nome e specificare il percorso desiderato per il file RTD.
Invia simulazione al programma Autodesk Robot Structural Analysis (trasferimento diretto): crea direttamente il modello di calcolo in Autodesk Robot Structural Analysis in base ai dati IFA attuali in Autodesk Inventor.
Crea un nuovo progetto nel programma Autodesk Robot Structural Analysis: crea un progetto in Autodesk Robot Structural Analysis.
Aggiorna con il progetto corrente del programma Autodesk Robot Structural Analysis: modifica il progetto correntemente aperto in Autodesk Robot Structural Analysis in seguito all'applicazione di modifiche in IFA.
È possibile esportare i dati da Autodesk Inventor in Autodesk Robot Structural Analysis Professional 2011. Tuttavia, le sezioni non vengono convertite ed esportate in Autodesk Robot Structural Analysis Professional 2010. Le versioni precedenti di Robot Structural Analysis non sono supportate.
Per ottenere ulteriori informazioni su Autodesk Robot Structural Analysis Professional, leggere il materiale relativo alle funzionalità del prodotto e scaricare una versione di valutazione, visitare il sito Web di Autodesk Robot Structural Analysis Professional.
Consente di generare rapporti delle simulazioni di telaio. La finestra di dialogo Rapporto è suddivisa in quattro schede: Generale, Proprietà, Simulazioni e Formato.
Le opzioni riportate di seguito sono visibili indipendentemente dalla scheda attiva.
| Completa | Seleziona tutti i campi di default per la pubblicazione nel rapporto. |
| Personalizzata | È possibile modificare l'output rapporto. In ogni scheda della finestra di dialogo, selezionare le caselle relative alle informazioni che si desidera visualizzare nel rapporto. |
Di seguito vengono forniti i controlli specifici alla scheda Generale:
| Titolo del rapporto | Specifica il titolo del rapporto. Per impostazione predefinita il titolo è incompleto e presenta una parte racchiusa tra i simboli < > che deve essere completata dall'utente. | |
| Autore del rapporto | Specifica l'autore del rapporto. Per default, viene visualizzato il nome utente dalla scheda Generale della finestra di dialogo Opzioni applicazione. È possibile immettere un nome alternativo. | |
| Logo | Visualizza un'immagine logo. Per impostazione predefinita, corrisponde all'immagine Autodesk.bmp memorizzata nella directory di installazione. | |
| Riepilogo | Per impostazione predefinita, quest'area è vuota. Se sono stati aggiunti commenti e si sta generando un altro rapporto dagli stessi dati, contiene i commenti del rapporto precedente. | |
| Dimensione immagini | Specifica la risoluzione per le immagini create dai risultati. Sono supportati solo i valori da 50 a 1900. | |
| Percorso del rapporto | ||
| Nome file | Nella sezione Percorso del rapporto della finestra di dialogo, specificare il nome file del rapporto. L'estensione HTML viene aggiunta automaticamente. | |
| Traiettoria | Fare clic su Sfoglia per specificare il percorso di memorizzazione del rapporto sul computer o su un server di rete. In alternativa, se si conosce il percorso è possibile inserirlo nel campo. Il campo accetta qualsiasi percorso UFC valido. | |
| OK | Pubblica il rapporto nella posizione e con il nome file specificati. |
| Annulla | Annulla la creazione del rapporto e ripristina le impostazioni precedenti in tutte le caselle di controllo. |
Il rapporto è suddiviso in sezioni. Per impostazione predefinita, tutte le sezioni sono espanse quando viene generato il rapporto. Se necessario, è possibile comprimerle. Per ogni gruppo di risultati, vengono pubblicate una o più immagini grafiche. Le sezioni di output vengono visualizzate nel seguente ordine:
Consente di generare rapporti delle simulazioni di telaio. La finestra di dialogo Rapporto è suddivisa in quattro schede: Generale, Proprietà, Simulazioni e Formato. Vengono qui illustrati i comandi disponibili nella scheda Proprietà.
Le opzioni riportate di seguito sono visibili indipendentemente dalla scheda attiva.
| Completa | Seleziona tutti i campi di default per la pubblicazione nel rapporto. |
| Personalizzata | È possibile modificare l'output rapporto. In ogni scheda della finestra di dialogo, selezionare le caselle relative alle informazioni che si desidera visualizzare nel rapporto. |
Per impostazione predefinita, le proprietà con valori non nulli vengono selezionate ai fini della pubblicazione con il rapporto. Di seguito vengono forniti i controlli specifici alla scheda Proprietà:
| Tutte le proprietà con valori | Specifica che tutte le proprietà con valori vengono incluse nel rapporto. Attivato di default. |
| Personalizzata | Visualizza l'elenco delle proprietà con le caselle di controllo. Alcune caselle sono selezionate di default. Selezionare le caselle di controllo delle proprietà da includere nel rapporto. Deselezionare le caselle di controllo delle proprietà da non includere nel rapporto. |
| Elenco vista struttura | Visualizza tutte le proprietà con le caselle di controllo selezionate da includere nel rapporto. Selezionare o deselezionare le proprietà secondo le proprie preferenze. |
| Seleziona tutto | Seleziona tutte le proprietà e inserisce un segno di spunta nella casella accanto alla proprietà. È possibile selezionare rapidamente tutte le proprietà. Dopo aver utilizzato questo comando, è possibile deselezionare qualsiasi proprietà. |
| Deseleziona tutto | Deseleziona tutte le proprietà e rimuove il segno di spunta dalla casella accanto alla proprietà. È possibile deselezionare rapidamente tutte le proprietà. Dopo aver utilizzato questo comando, è possibile selezionare qualsiasi proprietà. |
| Reimposta | Ripristina tutte le proprietà allo stato in cui si trovavano alla prima visualizzazione della finestra di dialogo, indipendentemente dal fatto che fossero selezionate o meno. |
Consente di generare rapporti delle simulazioni di telaio. La finestra di dialogo Rapporto è suddivisa in quattro schede: Generale, Proprietà, Simulazioni e Formato. Questa pagina illustra i comandi disponibili nella scheda Simulazioni.
Gli attributi e i risultati della simulazione vengono visualizzati in una vista struttura. Sono disponibili entrambe le opzioni per selezionare e deselezionare tutto.
Se si attiva il comando Rapporto senza aver selezionato alcuna simulazione, tutte le simulazioni nel documento vengono elencate e selezionate per essere incluse nel rapporto.
Se si utilizza il menu contestuale di una determinata simulazione per accedere al comando Rapporto, solo tale simulazione verrà selezionata. Le caselle di controllo di tutte le altre simulazioni saranno deselezionate.
Selezionare tutto il contenuto da pubblicare con la richiesta di rapporto corrente. È possibile specificare più di una simulazione.
Oltre alla vista acquisita per il rapporto, viene fornita una Vista inquadratura opposta, selezionata per default. Se non si desidera includere questa vista, deselezionare la casella di controllo.
| Elenco struttura | Consente di visualizzare gli attributi e i risultati della simulazione. Per impostazione predefinita, sono tutti selezionati. Rimuovere i segni di spunta in corrispondenza delle voci che non si desidera includere nella simulazione. Tali impostazioni vengono mantenute nel file. |
| Seleziona tutto | Seleziona tutti gli attributi e i risultati, quindi inserisce un segno di spunta nella casella accanto alla voce. Dopo aver utilizzato questo comando, è possibile deselezionare singole voci. |
| Deseleziona tutto | Consente di deselezionare tutte le voci, rimuovendo il segno di spunta dalla casella. Dopo aver utilizzato questo comando, è possibile selezionare singole voci. |
| Reimposta | Ripristina tutte le voci allo stato in cui si trovavano alla prima visualizzazione della finestra di dialogo, indipendentemente dal fatto che fossero selezionate o meno. |
Consente di generare rapporti delle simulazioni di telaio. La finestra di dialogo Rapporto è suddivisa in quattro sezioni: Generale, Proprietà, Simulazioni e Formato. Questa pagina illustra i controlli disponibili nella scheda Formato.
Le opzioni riportate di seguito sono visibili indipendentemente dalla scheda attiva.
| Completa | Seleziona tutti i campi di default per la pubblicazione nel rapporto. |
| Personalizzata | È possibile modificare l'output rapporto. In ogni scheda della finestra di dialogo, selezionare le caselle relative alle informazioni che si desidera visualizzare nel rapporto. |
Consente di selezionare il formato per i rapporti IFA. Il formato di default è HTML, ma è possibile scegliere di produrre un file singolo Rich Text Format (RTF) o MIME HTML (MHTML). Se si seleziona RTF o MHTML, è anche possibile scegliere di collegare il modello ai file del rapporto
Dopo la generazione del rapporto, è possibile modificare il contenuto del file per personalizzare la presentazione dei risultati.
