No headersNella sezione successiva si procederà alla creazione della lavorazione di sbalzo.
- Attivare la visibilità dello schizzo a sbalzo nel browser.
- Disattivare la visibilità del solido inferiore e del solido superiore di grandi dimensioni.

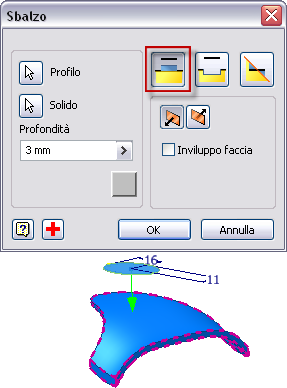

Eseguire il comando Sbalzo. - Impostare la Profondità su 3-mm.
- Selezionare l'opzione Sbalza da faccia.
- Fare clic su OK per creare la lavorazione di sbalzo.

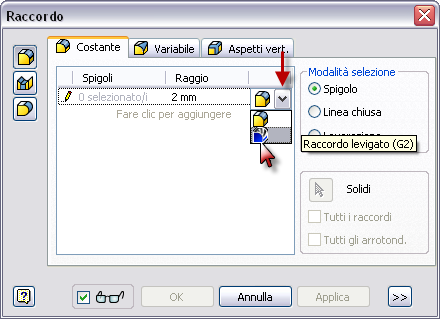

Avviare il comando Raccordo. - Nella finestra di dialogo Raccordo inserire 2-mm come valore del raggio.
- Selezionare il menu a discesa e impostare il tipo di raccordo su Levigato (G2).
Fare clic sull'icona a forma di matita per passare ad una modalità di selezione.

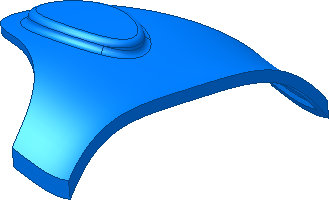

- Selezionare gli spigoli superiore e inferiore della lavorazione di sbalzo, quindi fare clic su OK per creare i raccordi.
- Salvare il file.
