No headersQuesto è l'ultimo gruppo di selezione per completare il posizionamento del componente. Posizionare i sostegni angolari usando le linee dello schizzo.
- Dal menu Famiglia, selezionare ISO 657/14 - 2000 (Quadrati).
- Dal menu Dimensioni, selezionare 80x80x6,3.
- Accertarsi che l'indicatore di orientamento si trovi sul pulsante di scelta centrale, che gli offset orizzontali e verticali siano impostati su 0.00 mm, e che l'angolo sia di 90.00 gradi.

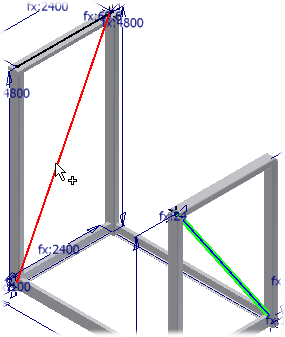

- Selezionare le due linee angolari.
- Fare clic su Applica.
- Fare clic su Annulla per chiudere la finestra di dialogo Inserisci.
