Allungamento del profilo

    Indice (TOC)
    No headers

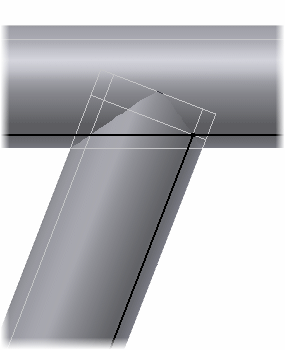

    Per prima cosa, è necessario allungare i tubi di sostegno, pertanto è possibile intagliarli per intersecare gli altri tubi.

    1. Nella barra multifunzione fare clic sulla scheda Progettazione gruppo Telaio Allunga/Accorcia .

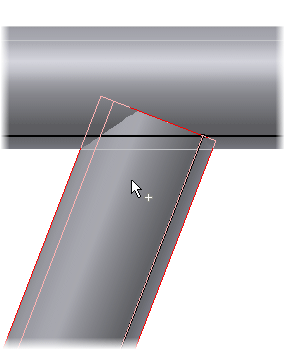

    2. Selezionare il tubo nel modo illustrato.
    3. Immettere 6 mm nel campo Estensione.
    4. Fare clic su OK.
