Creazione dei canali di raffreddamento

In questa sezione verrà creato un canale di raffreddamento per il progetto di stampo.

Il canale di raffreddamento consente la circolazione di un refrigerante nello stampo per raffreddarlo in modo veloce e uniforme.

1. Nella barra multifunzione, fare clic sulla scheda Layout stampo > gruppo Canali di alimentazione e canali > Canale di raffreddamento.
2. Nell'angolo superiore destro della finestra grafica, fare clic su Destra sul ViewCube per orientare il modello.

3. Attivare lo strumento di selezione Faccia. Selezionare la posizione del punto di iniezione mostrata nell'immagine seguente.

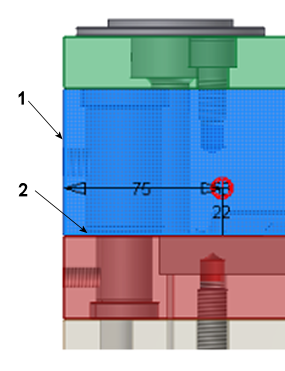

4. Selezionare lo spigolo identificato come 1 (al di fuori dello smusso) nella seguente immagine come riferimento Spigolo lineare 1.
5. Selezionare lo spigolo identificato come 2 (smusso) nella seguente immagine come riferimento Spigolo lineare 2.
6. Modificare le posizioni dell'asse X e Y come segue:
   • Distanza dallo spigolo lineare 1 = 75 mm.
   • Distanza dallo spigolo lineare 2 = 22 mm.

7. Dall'elenco Estensioni nella finestra di dialogo Canale di raffreddamento, selezionare Tutte le facce.
8. Fare clic sulla casella di controllo Simmetrica.
9. Fare clic su Applica.
10. Fare clic su OK per accettare le impostazioni di default nella finestra di dialogo Denominazione file. Il canale di raffreddamento sarà mostrato come nell'immagine seguente.

11. Ripetere i passaggi da 3 a 10 per creare altri tre canali di raffreddamento, come mostrato nell'immagine seguente.

12. La distanza dallo spigolo lineare 1 e 2 per tutti i canali di raffreddamento è mostrata nella seguente tabella. Selezionare i bordi esterni e non gli spigoli smussati.

    Canale di raffreddamento	Distanza da spigolo lineare 1	Distanza da spigolo lineare 2
    Canale di raffreddamento 2	105 mm	22 mm
    Canale di raffreddamento 3	135 mm	22 mm
    Canale di raffreddamento 4	170 mm	22 mm

13. Fare clic su Applica per creare ogni canale di raffreddamento. Dopo avere creato tutti e quattro i canali di raffreddamento, fare clic su Fatto nella finestra di dialogo Canale di raffreddamento.
