Creazione di un raccordo spigolo

I raccordi e gli arrotondamenti sono lavorazioni posizionate che consentono di arrotondare gli angoli interni o esterni o le lavorazioni di una parte. Il comando Raccordo crea i seguenti tipi di raccordi:

• I raccordi spigolo vengono creati in base agli spigoli selezionati. I raccordi possono essere di un raggio costante o variabile, di dimensioni diverse e di continuità differente (G2 tangente o levigata). Possono essere creati tutti in una singola operazione. Tutti i raccordi e gli arrotondamenti creati contemporaneamente rappresentano un'unica lavorazione.
• I raccordi faccia vengono creati tra due facce o gruppi di facce. Le facce non devono condividere uno spigolo. Gli spigoli di piccole dimensioni e la geometria irregolare vengono uniformati dal raccordo.
• I raccordi circolari completi sono raccordi con raggio variabile tangenti a tre facce o gruppi di facce adiacenti. Il gruppo di facce centrali viene sostituito da un raccordo con raggio variabile.

Si procederà alla creazione di un raccordo spigolo semplice utilizzando Manipolazione diretta.

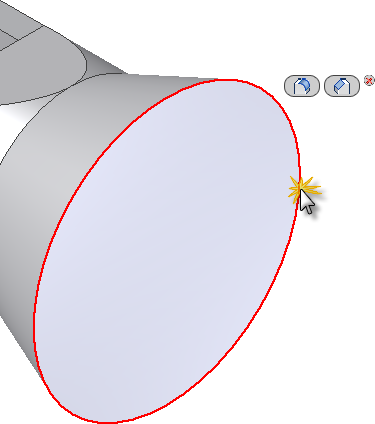

1. Fare clic sullo spigolo circolare di grosso diametro della parte.
2. La barra degli strumenti ridotta viene visualizzata e offre entrambe le opzioni di comando Crea raccordo (primo pulsante) e Crea smusso (secondo pulsante).
3. Fare clic sul pulsante Raccordo e si visualizzerà la barra degli strumenti mini Raccordo.
   NotaSebbene la descrizione di ciascuno dei componenti della barra degli strumenti mini non rientri nell'ambito dell'esercitazione, è consigliabile l'argomento Raccordo nella Guida in linea di Inventor.
4. Ai fini di questa esercitazione, è necessario considerare le seguenti quattro componenti della barra degli strumenti mini:
   • Casella di immissione del valore - utilizzata per immettere un raggio di raccordo nel campo di immissione del valore.
   • Pulsante OK - indicato da un segno di spunta verde, il pulsante OK consente di creare il raccordo e termina il comando.
   • Pulsante Applica - indicato da un "+" verde, il pulsante Applica consente di applicare uno o più raccordi spigolo senza uscire dal comando Crea raccordo.
   • Pulsante Annulla - indicato da una "X" rossa, il pulsante Annulla consente di annullare il comando Crea raccordo. Non viene creato alcun raccordo.

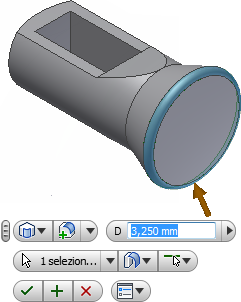

5. Tentare di trascinare il manipolatore della freccia di distanza color oro avanti e indietro sopra lo spigolo circolare. Si osservi come il raggio di raccordo aumenta o diminuisce in tempo reale.
6. Trascinare il manipolatore fino a quando non viene visualizzato il valore 3,250 mm nella casella di immissione del valore o digitare il valore 3,25 dalla tastiera.
7. Fare clic sul pulsante OK per creare il raccordo e uscire dal comando.

La nuova lavorazione, Raccordo1, viene aggiunta nel browser Modello.
