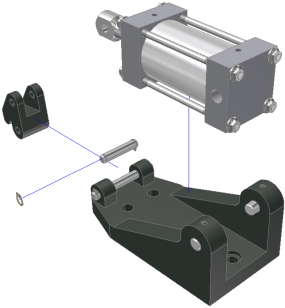

No headersCreazione di viste esplose nei disegni di Autodesk Inventor con file di presentazione.
| Categoria | Utenti esperti |
| Tempo richiesto | 30 minuti |
| File delle esercitazioni usato | Cylinder Clamp.iam Cylinder Clamp.idw |
NotaFare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets . Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.
Le esplosioni degli assiemi create in Inventor Studio non possono essere posizionate come viste del disegno nei file di disegno IDW o DGW. In tal caso, utilizzare le presentazioni.
Per iniziare, aprire il dataset Cylinder Clamp fornito e creare un file di presentazione dal modello (unità metriche) di default.
- Posizionamento di una vista.
- Esplosione manuale dell'assieme.
- Posizionamento della vista esplosa in un foglio di disegno
- Completamento delle esercitazioni Parti 2Assiemi e Disegni .
- Adeguata comprensione dei contenuti presentati nell'argomento Introduzione della Guida in linea.
Suggerimenti per la navigazione
- Utilizzare il pulsante Successiva o Precedente per passare alla pagina successiva o tornare a quella precedente.
