Aprire la parte dello scheletro modello

Ora è possibile esaminare i file che costituiscono il modello iCopy, quindi creare un modello iCopy. La parte dello scheletro modello è la parte di base per l'assieme di scheletro che costituisce il modello iCopy. La parte dello scheletro modello contiene la geometria derivata nei componenti dello scheletro.

1. Aprire Skeleton-frame.ipt.

2. Questo file contiene diversi schizzi, la geometria di lavoro e le lavorazioni di superficie.

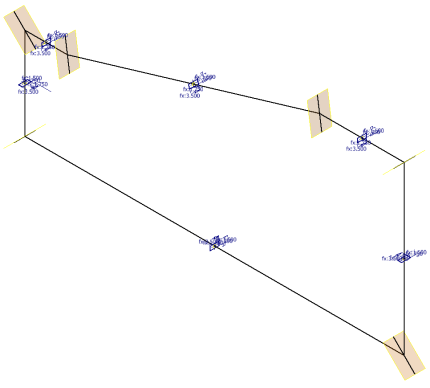

   • Lo Schizzo1 contiene la geometria dello scheletro per il modello di scheletro.
   • Gli schizzi dallo Schizzo2 allo Schizzo7 contengono i profili utilizzati per la creazione dei membri telaio.
   • I piani di lavoro vengono utilizzati per posizionare gli schizzi.
   • Lo Schizzo8 viene utilizzato per creare le lavorazioni da SupEstrusione13 a SupEstrusione18.
   • Le lavorazioni da SupEstrusione13 a SupEstrusione18 vengono utilizzate per interrompere le estrusioni per i telai.
3. Fare clic con il pulsante destro del mouse su Schizzo1 e selezionare Adattività.
4. Salvare e chiudere il file.
