Creazione di un percorso di tubo flessibile

1. Fare doppio clic su Condutture di Tubi e tubature nel browser Modello.
2. Nella barra multifunzione fare clic sulla scheda Tubi e tubature gruppo Conduttura Crea conduttura tubo.
3. Nella finestra di dialogo Crea conduttura, immettere AirSystem2 come Nome file conduttura. Accettare gli altri valori predefiniti e fare clic su OK.

   La conduttura singola AirSystem2:1 viene aggiunta e attivata nel browser. Nella barra multifunzione viene visualizzata la scheda Conduttura tubo.

4. Nella scheda Conduttura tubo, gruppo Gestione, selezionare lo stile Tubo flessibile idraulico - Filettatura femmina - Ruota dall'elenco degli stili attivi.
5. Nella barra multifunzione fare clic sulla scheda Conduttura tubo gruppo Percorso Nuovo percorso.
6. Nella finestra di dialogo Crea nuovo percorso, accettare la posizione e il nome di default per il file di percorso e fare clic su OK.

   Il percorso di tubi viene aggiunto alla conduttura attiva e attivato. Nella barra multifunzione viene visualizzata la scheda Percorso.

7. Nella barra multifunzione fare clic sulla scheda Percorso gruppo Crea Percorso.

   Il raccordo iniziale specificato dallo stile di tubi flessibili è associato al cursore ed è pronto per essere posizionato.


8. Spostare il cursore sullo spigolo circolare come mostrato nell'immagine seguente. Fare clic per impostare il raccordo iniziale.
   NotaL'asse di direzione sulla parte deve essere rivolto verso il percorso.

9. Viene visualizzato il raccordo finale, associato al cursore. Il raccordo iniziale e il raccordo finale fanno riferimento al medesimo file di parti in questo stile.
10. Spostare il cursore sull'apertura circolare nella parte valvola.

    Se l'orientamento del raccordo non è corretto, fare clic con il pulsante destro del mouse e scegliere Connessione successiva.

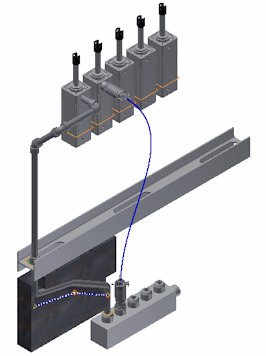

11. Fare clic per posizionare il raccordo finale. Viene visualizzata la linea del percorso.
