Esportazione in Analisi sollecitazione

1. Nella barra degli strumenti situata nella parte superiore di Output grafico, fare clic sul comando Esporta in FEA.

   Verrà richiesto di selezionare una parte da analizzare.

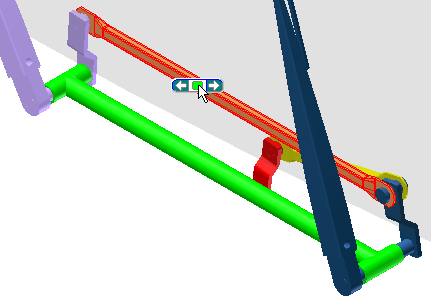

2. Selezionare la parte Crank Sway. Per accedere alla parte è possibile orbitare l'assieme o utilizzare Seleziona altre.

   NotaÈ possibile selezionare più di una parte da esportare. Non è possibile selezionare parti all'interno di un sottoassieme a meno che il sottoassieme sia impostato su Flessibile.
3. Nella finestra di dialogo Esporta in FEA fare clic su OK.

   Specificare quindi le facce portanti. Nella parte in uso, le facce del cuscinetto del carico sono contenute dai fori posti su entrambe le estremità del braccio.

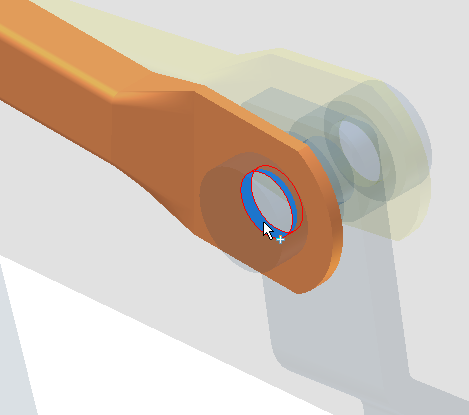

4. Per il giunto Punto-Linea, selezionare la faccia come indicato.

5. Nella finestra di dialogo, selezionare il giunto Rivoluzione per completare il campo.

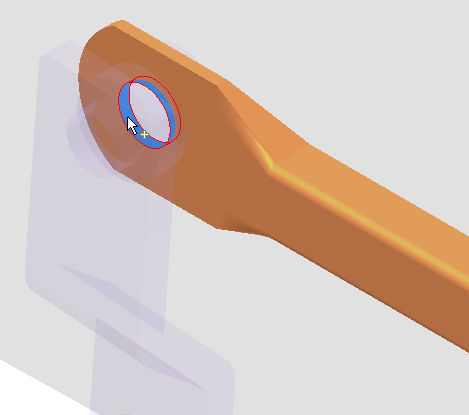

6. Selezionare l'altra faccia, come indicato.

   NotaIn alternativa, è possibile utilizzare l'opzione Selezione facce automatica per configurare il software in modo che vengano automaticamente selezionate le facce portanti.
7. Fare clic su OK.

   I carichi vengono esportati e possono essere recuperati in Analisi sollecitazione.

8. Chiudere Output grafico.
