Aggiunta di vincoli

Ora si definiranno le condizioni del contorno mediante l'aggiunta di vincoli e carichi strutturali. Si procederà innanzitutto con la definizione dei vincoli.

1. Nel gruppo Vincoli fare clic su Vincolo a snodo sferico. Viene visualizzata la finestra di dialogo corrispondente, con il selettore Origine attivo.

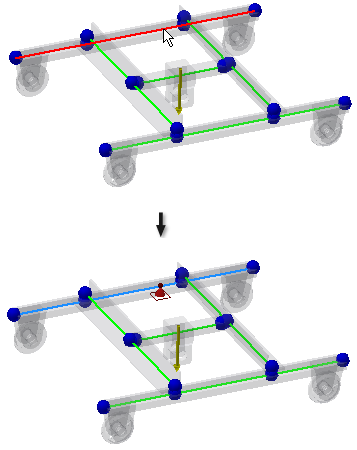

2. Selezionare la trave come illustrato nell'immagine. Viene visualizzata l'anteprima del vincolo a snodo sferico.


3. Assicurarsi che l'opzione Assoluto sia selezionata nella finestra di dialogo Vincolo a snodo sferico. È necessario inserire il valore di offset utilizzando i valori assoluti misurati a partire dall'inizio della trave.

   NotaÈ possibile utilizzare il comando Sistemi locali nel gruppo Visualizzazione per visualizzare i sistema di coordinate delle travi per definire l'inizio delle travi.
4. Nella finestra di dialogo Vincolo a snodo sferico, impostare l'offset su 170 mm, quindi fare clic su OK. Viene applicato il vincolo a snodo sferico.
5. Inserire il secondo vincolo a nodo sferico nella stessa trave. Fare nuovamente clic su Vincolo a nodo sferico nel gruppo Vincoli.

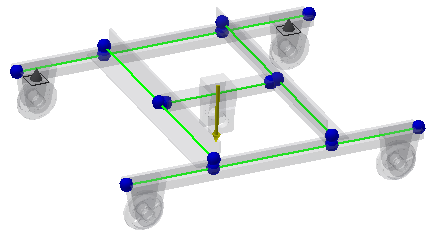

6. Selezionare la stessa trave e impostare l'offset su 2330 mm. Fare clic su OK.
