La creazione di un prototipo digitale con raccordi e curve che si estendono su più parti presenta sfide uniche. Il flusso di lavoro per la progettazione di un macchinario diventa più naturale: si inizia dalla forma esterna rifinita e si lavora sui singoli dettagli della parte. Questa tecnica viene a volte denominata metodo di creazione dei disegni dal generale al particolare.

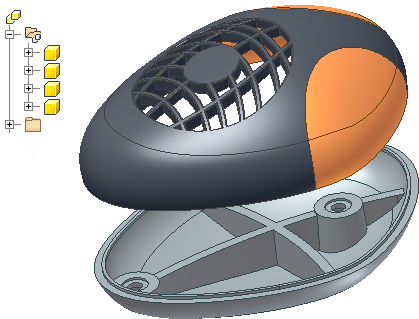

Una parte multi-corpo prevede un flusso di lavoro dal generale al particolare, che consente di creare e posizionare più corpi in un unico documento di parti. Questa tecnica è particolarmente utile per la progettazione di parti in plastica. Un flusso di lavoro dal generale al particolare consente di eliminare la necessità di relazioni complesse tra file e di progettare spigoli tra le parti. È possibile controllare la visibilità, definire un aspetto diverso e calcolare la massa per ogni corpo solido. Quando si completa il progetto, è possibile esportare i singoli corpi solidi come file di parti direttamente in un assieme.

Di seguito sono riportati i vantaggi offerti dall'uso di una parte multi-corpo in un progetto complesso:

Riduzione significativi dei tempi di progettazione
Visualizzazione di tutto il progetto in unico documento
Esecuzione di tutte le modifiche in un file unico
Pianificazione iniziale superflua per la struttura del file
Associatività tra tutti i file di parti generati e il progetto principale.

Creazione di una parte multi-corpo

Il flusso di lavoro per la creazione di una parte multi-corpo è stato pensato in modo da essere il meno intrusivo possibile. In altre parole, è possibile usare i comuni comandi di modellazione per creare un corpo nuovo. Usare i comandi di schizzo basati sulla modellazione, quali Estrusione, Rivoluzione, Loft, Sweep ed Elicoide, per creare un corpo nuovo selezionando l'opzione Nuovo solido nella finestra di dialogo.

Usare il comando Divisione con l'opzione Divisione solido per creare corpi separati in un file di parti. È possibile usare piani di lavoro, schizzi 2D e superfici per definire il contorno della divisione. Usare le superfici per definire contorni di divisione complessi.

Usare il comando Deriva per importare componenti in un file di parti come corpi nuovi o da usare come corpi utensile per un'operazione di taglio, unione o intersezione.

Spostamento e unione di corpi

È possibile usare il comando Sposta corpi per posizionare in modo accurato un corpo in un documento di parti. Usare il comando Unisci e selezionare uno o più solidi da usare come corpi utensile o per eseguire un'operazione di unione, taglio o intersezione su un corpo specificato.

Conseguenze della creazione accidentale di parti multi-corpo

Se si crea per errore una parte multi-corpo, è possibile modificare una lavorazione basata sullo schizzo per passare ad un'operazione di unione, taglio o intersezione. È inoltre possibile annullare l'operazione per tornare alla fase anteriore. Se è troppo tardi per annullare l'operazione, è possibile usare il comando Unisci con l'opzione Unisci per unire i corpi. È inoltre possibile annullare l'operazione, quale una divisione, con cui è stato creato un corpo nuovo, ma le lavorazioni create nel corpo potrebbero venire eliminate.

Conseguenze della creazione accidentale di una nuova lavorazione anziché di un solido

È possibile modificare qualsiasi lavorazione basata su schizzo dopo aver creato e modificato la soluzione per creare un nuovo corpo.

Contenuto della cartella Corpi

Un corpo è un insieme indipendente di lavorazioni contenute nel file di parti. Al momento della creazione, tutti i nuovi corpi vengono aggiunti alla cartella appropriata nel browser. È possibile controllare la visibilità e l'aspetto dei corpi solidi e di superficie selezionando un corpo e scegliendo le proprietà nel menu contestuale.

Espandere un corpo nella cartella per elencare le lavorazioni applicate ad ogni corpo. Corpi diversi possono condividere la stessa lavorazione, quale un raccordo, uno smusso o un foro.

Le opzioni dell'applicazione nella scheda Modellazione in Impostazioni documento consentono di specificare il prefisso dello schema di denominazione per i nuovi corpi solidi o di superficie. Al momento della creazione, ogni corpo nuovo riceverà un nome significativo. I nomi di default dei corpi sono Solido per i corpi solidi e Superficie per i corpi di superficie.

Controllo della visibilità dei corpi

Esistono due modi per selezionare i corpi in modo da impostare lo stato di visibilità: impostare il filtro di selezione su Seleziona corpi e scegliere uno o più corpi nella finestra grafica oppure espandere la cartella dei corpi solidi e selezionare uno o più corpi nel browser. Dopo aver selezionato uno o più corpi, il menu contestuale contiene le selezioni seguenti:

Visibilità
Mostra tutto
Nascondi altri

Scegliere Mostra tutto per visualizzare tutti i solidi in un file di parti.

Scegliere Nascondi altri per mantenere i solidi selezionati e disattivare la visibilità per tutti i solidi deselezionati.

Documentazione di una parte multi-corpo

Si consiglia di scegliere Crea componenti per generare parti in un file dell'assieme prima di creare un disegno. È quindi possibile usare le procedure comuni per documentare i componenti. Se necessario, creare un documento di disegno per una parte multi-corpo seguendo le stesse procedure per la creazione di altri file di parti. Tutti i solidi in un disegno sono visibili indipendentemente dallo stato di visibilità nel file di parti.

Procedure

Creazione di parti multi-corpo

Una parte multi-corpo prevede un flusso di lavoro che consente di creare e posizionare più corpi solidi in un unico documento di parti. Questa tecnica è particolarmente utile per la progettazione di parti in plastica. Un flusso di lavoro dal generale al particolare consente di eliminare la necessità di relazioni complesse tra file e di progettare spigoli tra le parti. È possibile controllare la visibilità, definire un aspetto diverso e calcolare la massa di ciascun corpo. Quando si completa il progetto, è possibile esportare i singoli corpi solidi come file di parti direttamente in un assieme.

Per creare una parte multi-corpo:

Creare un modello che rappresenti la forma esterna della parte rifinita oppure importare il gruppo di superfici di un progetto industriale e usare Unisci per creare un modello solido.
Aggiungere le lavorazioni, quali raccordi e svuotamenti, che sono necessarie per completare la superficie esterna della parte.
Usare i piani di lavoro, la geometria dello schizzo 2D o le superfici per suddividere la parte in diversi corpi.
Usare i comandi per la modellazione basata su schizzo, quali Estrusione e Rivoluzione, per creare corpi nuovi localmente.
Usare Deriva per inserire componenti nel file di parti come corpi.
Usare Sposta corpi per posizionare in modo accurato i corpi in un file di parti.
Usare Unisci per eseguire un'operazione di unione, taglio o intersezione tra i solidi.
Se necessario, aggiungere ad ogni corpo lavorazioni aggiuntive, quali fori, griglie, bordi e bugne.
Usare il comando Crea parte o Crea componente per salvare i singoli solidi come file di parti derivati associati al progetto della parte principale.

NotaCorpi diversi possono condividere la stessa lavorazione, quale un raccordo o un foro.
