I parametri consentono di definire le dimensioni e la forma delle lavorazioni e di controllare la posizione relativa dei componenti all'interno degli assiemi. Ad esempio, è possibile specificare le dimensioni di una piastra come Altezza = Larghezza/2 usando le equazioni per definire le relazioni tra i parametri.
Inoltre, è possibile definire i parametri per correlare le quote ai requisiti funzionali. Ad esempio, è possibile definire l'area in sezione o una parte in modo che abbia determinate proporzioni e sostenga un determinato carico (Area = Carico/Resistenza_del_Materiale*Fattore_di_Sicurezza). È inoltre possibile collegare un foglio di calcolo ad una parte o ad un assieme e rilevare i parametri dalle celle del foglio di calcolo o dalle regole iLogic. I parametri possono anche essere esportati nella distinta componenti e nell'elenco delle parti. Infine, è possibile utilizzare i parametri per controllare il funzionamento delle regole iLogic che è possibile aggiungere al modello.
Il comando Parametri consente di visualizzare e modificare i parametri nella tabella Parametri, creare parametri definiti dall'utente e stabilire un collegamento ad un foglio di calcolo contenente i valori dei parametri.
Modalità di creazione dei parametri modello
I parametri modello vengono creati automaticamente quando si definisce una quota schizzo, si aggiunge un vincolo di assieme o si crea una lavorazione. A tali parametri vengono assegnati nomi di default quali d0, d1, d2 e così via. È tuttavia possibile sostituire ai nomi di default nomi più significativi. È possibile immettere espressioni nelle caselle di modifica che definiscono i nomi e i valori dei parametri. È inoltre possibile utilizzare le caselle di modifica per modificare i nomi e i valori dei parametri.
È possibile creare parametri utente, che sono più generali dei parametri modello e possono essere usati per rendere più efficaci i requisiti funzionali. È possibile inoltre animare i parametri utente da un foglio di calcolo.
Entrambi i tipi di parametri possono assegnare valori e stabilire relazioni tra gli elementi di un modello.
Quando si usa il comando Parametri per definire o modificare un parametro, fare clic su Aggiorna per applicare le modifiche. Quando viene modificata una lavorazione, tutti i parametri dipendenti vengono modificati con la lavorazione.
Uso dei parametri nelle iFeature
Quando si crea una iFeature, è possibile selezionare le quote dello schizzo, i parametri della lavorazione e i parametri di dimensione. Se sono stati assegnati dei nomi ai parametri, questi ultimi vengono inclusi automaticamente nella iFeature.
I parametri utente vengono utilizzati in equazioni o regole iLogic e possono essere usati anche nelle espressioni per altri parametri. Se si usano gli stessi parametri in molte parti, come forza o materiale, definire i parametri in modelli usati per creare nuovi file delle parti. È inoltre possibile derivare i parametri nel documento da un file "scheletro" comune.
I parametri personalizzati vengono creati mediante l'API. Ad esempio:
- I parametri vengono creati con un'applicazione per rappresentare carichi, criteri di sollecitazione massima, criteri di deformazione massima o altri dati specifici.
- Gli amministratori CAD creano speciali cartelle di parametri per i parametri di configurazione e riferimento per consentire ai progettisti di comprendere il risultato di una configurazione.
I parametri personalizzati vengono aggiunti automaticamente ad un modello, un riferimento o una cartella utente. È possibile assegnare ad una cartella di parametri personalizzati un nome descrittivo e aggiungere qualsiasi parametro da un'altra cartella. Un parametro è residente sia nella cartella originale che in una cartella di parametri personalizzati.
È possibile eliminare una cartella personalizzata e mantenere tutti i relativi parametri nelle cartelle originali. In alternativa è possibile eliminare una cartella personalizzata e tutti i parametri corrispondenti, inclusi quelli di altre cartelle. È inoltre possibile rimuovere un parametro dal gruppo personalizzato.
I parametri di riferimento sono parametri dipendenti, ovvero il relativo valore viene aggiornato in seguito alle modifiche apportate nei parametri da cui dipendono. È possibile crearli in vari modi:
- come quote di riferimento
- al momento dell'utilizzo di parti derivate
- mediante i file di parametri collegati
- mediante iFeature basate su tabella
- mediante l'utilizzo dell'API e così via.
I parametri di testo sono costituiti da stringhe di caratteri. Di seguito sono riportati alcuni esempi di vari colori, forme, stili o qualsiasi altro nome descrittivo. Possono essere utilizzati nelle regole iLogic per animare altri parametri di Inventor e altri elementi che possono essere controllati da una regola.
Cosa sono i parametri vero/falso?
I parametri vero/falso sono costituiti da un valore booleano Vero o Falso. Possono essere utilizzati nelle regole iLogic per animare altri parametri di Inventor e altri elementi che possono essere controllati da una regola.
Un parametro a più valori presenta un elenco memorizzato di valori disponibili. Tuttavia, come altri parametri, un parametro a più valori presenta un valore singolo in qualsiasi momento. Non viene automaticamente bloccato da uno dei valori nell'elenco a più valori, sebbene sia possibile farlo con una regola iLogic.
È anche possibile aggiungere un valore personalizzato come alternativa all'elenco di valori di un parametro a più valori. I valori personalizzati vengono in genere utilizzati solo temporaneamente a seconda delle esigenze.
I parametri chiave sono parametri designati come particolarmente importanti. È possibile impostare un flag opzionale per ogni parametro chiave, quindi utilizzare un filtro di visibilità per visualizzare un "breve elenco" di questi parametri critici.
È possibile definire i parametri in un foglio di calcolo Microsoft Excel quindi collegare il foglio di calcolo ad una parte o assieme. È anche possibile collegare i parametri da qualsiasi combinazione di tipi di file di parti, lamiere, assiemi o assiemi saldati. L'assieme o la parte vengono collegati in modo associativo ai parametri esportati dal tipo di file specifico. Al momento dell'esecuzione del collegamento da una parte o un assieme, i parametri esportati possono essere collegati in modo selettivo.
Per utilizzare i parametri esportati da un file all'altro, è possibile utilizzare un file delle parti parametro globale. Creare un file delle parti che contenga un insieme di valori generalmente dipendenti da equazioni ingegneristiche. Non è necessario che il file delle parti contenga una geometria. Potrebbe contenere degli schizzi, qualora si desideri utilizzarli per un modello di scheletro o di layout.
Utilizzare il comando Parte derivata per derivare il file delle parti parametro globale in sottoassiemi individuali e parti, al fine di estrarre i parametri quando necessario. Questo flusso di lavoro può essere utilizzato anche con un foglio di calcolo, al posto del file di parti. I parametri esportati possono essere derivati in modo selettivo nelle parti o negli assiemi derivati.
Inoltre, i modelli di scheletro possono fare riferimento ad altri modelli di scheletro per facilitare la gestione delle informazioni contenute in un sottoassieme.
In alternativa, è possibile estrarre i parametri da una parte in un assieme all'istante. Non è necessario pianificare i parametri globali, ma ad un certo punto della progettazione, è possibile decidere di usare un parametro di una parte in un assieme. Ad esempio, si può decidere di utilizzare la larghezza di una piastra in una parte (profondità di estrusione) da utilizzare come vincolo coincidente in un assieme.
Linee guida per la creazione di parametri
Seguire queste linee guida per garantire che i parametri e le parti vengano aggiornati in modo prevedibile:
- Assegnare ai parametri nomi significativi.
- Le equazioni non possono essere ricorsive.
- I nomi dei parametri non possono comprendere spazi, simboli matematici o caratteri speciali.
- Se ai parametri viene collegato un foglio di calcolo, non è possibile modificarne i valori o le equazioni in Autodesk Inventor, ma occorre aprire e modificare il foglio di calcolo in Microsoft Excel.
Importazione ed esportazione dei parametri
È possibile esportare i dati del parametro in un file XML per acquisire un'istantanea dei parametri e i relativi valori. Questa funzione è utile se si desidera trasferire i parametri in un modello ad un altro modello.
Durante l'esportazione, è possibile scegliere se includere tutti i parametri o solo i parametri chiave.
I parametri possono essere ripristinati in un secondo momento mediante l'importazione di dati dal file XML creato durante l'esportazione.
Ogni volta che ad un modello viene aggiunta una quota o un'altra misura, il valore viene definito come parametro per il modello. usare i parametri nelle equazioni per derivare altri parametri o definire i parametri utente da richiamare in base al nome quando si specificano i valori.
Le quote calcolate mediante un'equazione sono precedute dal prefisso fx.
Procedura di utilizzo dei parametri
Definire o modificare i nomi e i valori dei parametri nelle caselle di modifica.
Quando si immette una quota o un altro valore in una casella di modifica, il valore viene considerato come parametro per il modello e ad esso viene assegnato un nome di default, quale d0, d1 o d2. È possibile sostituire il nome di default specificando un nome parametro quando si immette il valore nella casella di modifica.
Ad esempio, se si desidera estrudere un profilo di schizzo ad un'altezza di 2 mm, immettere 2 mm nella casella di modifica relativa alla distanza nella finestra di dialogo Estrusione. Quando si esegue il comando di estrusione viene creato un parametro di estrusione, quale d0, e ad esso viene assegnato il valore di 2 mm. Tuttavia, se si immette HT = 2 mm, Inventor analizza l'espressione e crea il parametro HT con il valore assegnato di 2 mm. In tal modo è possibile stabilire nomi di parametri significativi a cui è possibile fare riferimento in un momento successivo.
Per modificare il nome o il valore di un parametro, utilizzare la casella di modifica in modo analogo. Si supponga di voler modificare il nome del parametro dell'esempio precedente da HT a HGHT. In tal caso, modificare la lavorazione di estrusione e immettere HGHT=2 mm nella casella di modifica della distanza. Dopo l'esecuzione del comando, il parametro HT viene sostituito dal parametro HGHT.
Modifica del nome o del valore di un parametro mediante il comando Parametri
Quando si immette una quota o un altro valore in una casella di modifica, il valore viene considerato come parametro per il modello e ad esso viene assegnato un nome di default, quale d0, d1 o d2. È possibile utilizzare il comando Parametri per rinominare un parametro esistente e modificarne il valore. È inoltre possibile modificare il valore di un parametro modificando le rispettive equazioni .
 |
NotaÈ possibile modificare soltanto le quote normali. Per convertire le quote non parametriche in normali, selezionare la finestra di dialogo Stile, e fare clic su Normale. Per evitare di ipervincolare lo schizzo, potrebbe essere necessario convertire altre quote in quote non parametriche. |
Aggiunta di un parametro utente numerico
È possibile definire i parametri numerici, per valori quali la resistenza allo snervamento, e specificarli in base al nome per impostare i valori delle quote o delle altre misure in un modello.
| |
|
Aggiunta di un parametro utente di testo
È possibile definire i parametri di testo, ad esempio i colori o le stringhe di testo descrittivo e specificarli in base al nome per impostare i valori in un modello. Tenere presente, tuttavia, che i parametri di testo non supportano le espressioni.
| |
|
Aggiungere un parametro utente Vero/Falso
È possibile definire parametri Vero/Falso e specificarli in base al nome, per impostare le condizioni Vero o Falso di un modello. Tenere presente, tuttavia, che i parametri vero/falso non supportano le espressioni.
| |
|
Specificare un elenco di valori per un parametro
È possibile definire diversi valori per un parametro; tuttavia, un parametro può avere un solo valore in qualsiasi momento. I valori sono in realtà espressioni, pertanto gli elementi dell'elenco dei valori per i parametri numerici possono essere espressioni di parametri effettive.
- Nella finestra di dialogo Parametri, fare clic col pulsante destro del mouse su un punto qualsiasi della riga del parametro, quindi selezionare Rendi a più valori per aprire la finestra di dialogo Editor elenco valori.
- Immettere i valori in Aggiungi nuove voci, con ogni valore su una riga separata. Utilizzare il tasto INVIO per aggiungere nuove linee in base alle esigenze.
- Fare clic su Aggiungi per spostare i valori nel campo Valore.
- Fare clic su OK.
Scegliere un valore diverso per un parametro con valori multipli
- Nella finestra di dialogo Parametri, fare clic nella casella Equazione del parametro per visualizzare la freccia di selezione a discesa.
- Fare clic sulla freccia per visualizzare l'elenco dei valori.
Se anche un valore personalizzato è stato definito per il parametro, è incluso nell'elenco.
- Selezionare un nuovo valore dall'elenco.
Modificare l'elenco a più valori di un parametro
- Nella finestra di dialogo Parametri, fare clic col pulsante destro del mouse nella casella Equazione del parametro, quindi selezionare Modifica elenco a più valori per visualizzare la finestra di dialogo Editor elenco valori.
- Modificare l'elenco dei valori.
- Immettere nuovi valori nel campo Aggiungi nuove voci e fare clic su Aggiungi per spostare i nuovi valori nel campo Valore o fare clic su Cancella per eliminare le voci e ricominciare.
- Selezionare un valore nel campo Valore, quindi fare clic su Elimina elementi selezionati per rimuovere un valore dall'elenco a più valori.
- Al termine dell'operazione, fare clic su OK.
Utilizzare un valore personalizzato per un parametro a più valori
È possibile aggiungere un eventuale valore personalizzato ad un parametro a più valori. Il valore personalizzato non fa parte dell'elenco dei valori già definito per il parametro, ma è disponibile per la selezione nel campo Equazione del parametro. È necessario abilitare l'uso di un valore personalizzato per il parametro prima di aggiungere il valore.
- Nella finestra di dialogo Parametri, fare clic col pulsante destro del mouse nella casella Equazione del parametro, quindi selezionare Modifica elenco a più valori per visualizzare la finestra di dialogo Editor elenco valori.
- Selezionare Consenti valori personalizzati.
- Fare clic su OK per chiudere l'Editor elenco valori.
- Fare clic sulla freccia nella casella Equazione del parametro per visualizzare l'elenco dei valori e selezionare la nuova opzione <valore personalizzato...>.
- Sovrascrivere il valore nella casella Equazione, quindi premere INVIO.
Il valore personalizzato è ora un membro dell'elenco dei valori disponibili nella casella Equazione ed è il valore correntemente selezionato. Tuttavia, il valore personalizzato non è incluso nell'elenco a più valori visualizzati nell'Editor elenco valori per quel parametro.
È possibile aggiungere un solo valore personalizzato ad un parametro a più valori. Se si tenta di aggiungere un altro valore personalizzato, il precedente valore personalizzato viene sovrascritto.
Per rimuovere il valore personalizzato, modificare il valore in uno degli altri valori, quindi aprire l'Editor elenco valori per il parametro e deselezionare la casella di controllo Consenti valori personalizzati.
Specifica di unità composte per i parametri utente numerici
- Nella finestra di dialogo Parametri, fare clic su Aggiungi valore numerico per aggiungere un nuovo parametro utente numerico.
- Fare clic nella colonna Unità per aprire la finestra di dialogo Tipo unità.
- Espandere i gruppi in base alle esigenze e fare clic per selezionare un tipo di unità.
- Nella casella Specificazione unità, le unità selezionate vengono aggiunte alla casella. Per creare le specifiche delle unità composte, quali mm/sec, separare le singole unità con il segno di operazione opportuno, quale un segno di moltiplicazione, di divisione o di elevazione a potenza.
In alternativa, è possibile immettere le unità direttamente nella casella Specificazione unità.
- Fare clic su OK per aggiungere l'unità di misura nella colonna Unità del parametro.
Filtrare il set di parametri visualizzati
È possibile scegliere quali parametri includere da visualizzare nella finestra di dialogo Parametri, in base a determinati criteri.
Per filtrare la visualizzazione dei parametri, selezionare un filtro dall'elenco dei filtri
.
È inoltre possibile espandere o comprimere l'elenco Parametri modello e l'elenco Parametri utente per visualizzare o nascondere i parametri.
Visualizzare l'elenco di visualizzazione in modalità ridotta
È possibile ridurre la visualizzazione della finestra di dialogo Parametri per includere un numero inferiore di colonne e pulsanti.
Per ridurre la visualizzazione, fare clic su < < Meno nella parte inferiore della finestra di dialogo. La finestra della finestra di dialogo viene ridimensionata di conseguenza. La finestra di dialogo continua ad essere visualizzata in modalità ridotta fino a quando non si ripristina la visualizzazione completa.
Per tornare alla visualizzazione completa, fare clic su Altro >> nella parte inferiore della finestra di dialogo.
Definire i parametri in un foglio di calcolo e collegarli al documento aperto
Esportazione di parametri utente e modello nelle proprietà componente
Visualizzazione dei parametri esportati nella distinta componenti e nell'elenco delle parti
Eliminazione di un parametro utente
Nella finestra di dialogo Parametri, fare clic col pulsante destro del mouse su un punto qualsiasi della riga del parametro e selezionare Elimina parametro.
È possibile creare gruppi di parametri personalizzati mediante l'API.
Utilizzare le caselle di modifica per creare espressioni per i parametri numerici
Durante la modifica di quote o vincoli di offset e la creazione di piani di lavoro sfalsati, vengono inseriti dei valori in una casella di modifica. Vengono inseriti dei valori nelle caselle di modifica anche in molte finestre di dialogo durante la creazione dei modelli. È possibile definire o modificare i nomi o i valori dei parametri nelle caselle di modifica e utilizzare uno qualsiasi dei sistemi di unità interni riconosciuti.
Per ulteriori informazioni sulle caselle di modifica, vedere Casella di modifica: riferimenti.
Per creare un'espressione in una casella di modifica:
- Fare clic nel campo di modifica.
- Digitare qualunque combinazione valida di numeri, parametri, operatori o funzioni incorporate.
- Premere INVIO o fare clic su OK per accettare l'espressione.
In una casella di modifica, un'espressione digitata in modo corretto viene visualizzata in nero. La sintassi non valida o non riconosciuta appare in rosso.
Rispettare le convenzioni relative alle unità, l'ordine corretto delle operazioni algebriche e la precedenza degli operatori. In tutte le espressioni, il tipo di unità restituito deve corrispondere ad uno dei tipi di unità previsti. Per una lunghezza di sweep, ad esempio, sono previste le unità mm, in, cm o qualunque altra unità di lunghezza valida. Un'espressione che restituisce un valore in radianti per una lunghezza di sweep genera un errore.
Gli esempi che seguono usano le unità di default.
Definizione del nome e del valore del parametro
Aggiungere due valori per creare il parametro DIST. Il segno di uguale separa il nome del parametro dal valore. L'espressione viene analizzata per creare il parametro DIST e assegnare al parametro il valore dell'equazione.Autodesk Inventor
Uso di unità miste (pollici, gradi)
Si supponga che le unità di default siano i pollici e i gradi. Per immettere un'espressione con unità miste, è necessario usare i fattori di conversione nell'espressione.
Uso di parametri interni (radianti)
Autodesk Inventor usa i valori interni per i parametri più comuni, ad esempio PI = 3.14159265359 ed e = 2.718281828459. È sufficiente sostituire questi parametri ai valori quando si desidera usarli nelle espressioni.
Uso di funzioni incorporate (pollici, gradi)
La casella di modifica dispone di funzioni incorporate che si uniscono in modo algebrico ad altri valori e parametri per creare espressioni complesse. In questo esempio, la funzione di tangente inversa viene usata per calcolare un angolo dal rapporto tra i lati della parte.
Uso di valori senza unità (mm, gradi)
Per rappresentare dei valori senza unità, utilizzare il simbolo "su" nelle caselle di modifica. Anche se Autodesk Inventor interpreta in modo corretto i valori senza unità, come l'espressione 3 * (3^2) dove la lunghezza di default è in mm, è preferibile usare un metodo non ambiguo:
Utilizzare le stringhe di input frazionarie (piedi e pollici)
Le stringhe di input frazionarie vengono mantenute nella casella di modifica quando le unità di input sono unità imperiali (ad esempio 10’ -6 1/2"). Se le unità di visualizzazione sono un tipo di unità imperiali (piedi o pollici), il valore del parametro viene visualizzato nella finestra grafica come frazione. Se le unità di visualizzazione sono unità di misura metriche, il valore viene visualizzato nella finestra grafica come simbolo decimale.
Se le unità di visualizzazione sono piedi o pollici, sono disponibili opzioni aggiuntive nelle caselle di modifica. Il tipo di visualizzazione del parametro. Le opzioni sono Dedotto, Decimale, Frazionario e Architettonico. L'opzione Dedotto consente di impostare il tipo di unità in base alla stringa di input e visualizza il tipo tra parentesi. L'opzione Architettonico usa ‘ e “ nel parametro (10 ’ -6 1/2 ”).
Quando si digitano le unità in questo formato, la virgoletta singola (‘) e le virgolette doppie (“) sono obbligatorie. Se le virgolette non vengono utilizzate, l'espressione viene valutata come un'equazione e il formato della frazione non verrà mantenuto. È possibile utilizzare un trattino (-) o uno spazio per separare i valori espressi in piedi e pollici.
Definizione dei parametri nei fogli di calcolo
Se vengono usati gli stessi parametri in molti modelli, è conveniente definirli in un foglio di calcolo di Microsoft Excel. È possibile incorporare o collegare il foglio di calcolo ai modelli di assiemi o di parti.
In un file di assiemi è inoltre possibile creare il collegamento ad un file di parti (.ipt). Quando si fa clic su Collega e si seleziona il file di parti desiderato, l'assieme viene collegato in modo associativo ai parametri esportati dal file .ipt.
Creazione di un foglio di calcolo dei parametri
Usare Microsoft Excel per creare un foglio di calcolo con il seguente formato:
- I dati possono iniziare in qualsiasi cella del foglio di calcolo. Se i dati non iniziano nella cella A1 specificare la posizione di inizio dei dati in Inventor quando si collega o si incorpora il file di Excel. Se si utilizza un'intestazione colonna in una cella, non specificare tale cella come posizione di inizio dei dati.
- È possibile disporre i dati in righe o in colonne, ma occorre rispettare l'ordine corretto: nome del parametro, valore o equazione , unità di misura, commento.
- Il nome e il valore del parametro sono obbligatori, mentre le altre voci sono facoltative. Le celle associate al nome e al valore del parametro non possono essere vuote.
- Se non vengono specificate le unità di misura di un parametro, quando si usa il parametro vengono assegnate le unità di default del modello. Per creare un parametro senza unità, specificare SU nella cella delle unità.
- È possibile includere nel foglio di calcolo le intestazioni di colonna o di riga o altre informazioni, tuttavia queste devono essere esterne al blocco di celle che contengono le definizioni del parametro.
Collegamento o incorporazione di un foglio di calcolo dei parametri
Una volta creato e salvato un foglio di calcolo di parametri, è possibile usarlo in qualsiasi modello di parti o di assiemi.
- Aprire il file con modello di disegno in Autodesk Inventor.
- Nella barra multifunzione fare clic sulla
. - Nella finestra di dialogo Parametri, fare clic su Collega per trovare e selezionare il foglio di calcolo.
- Nella finestra di dialogo Apri, specificare la cella iniziale per i dati del parametro nel foglio di calcolo (esclusa la cella di intestazione colonna).
- Selezionare Collega o Incorpora. Selezionare Collega per condividere i parametri dello stesso foglio di calcolo tra più file. Selezionare Incorpora per usare e modificare i parametri del foglio di calcolo nel modello attivo senza condizionare gli altri file. NotaSe non si specifica la cella di inizio appropriata quando si collega o incorpora il file, i valori delle righe non vengono visualizzati. Per modificare la cella di inizio fare clic con il pulsante destro del mouse sulla voce desiderata nella finestra di dialogo Parametri e scegliere Modifica cella iniziale. In alternativa fare clic con il pulsante destro del mouse e scegliere Elimina cartella per eliminare i dati collegati o incorporati.
Modifica di un foglio di calcolo dei parametri
Non è possibile modificare i parametri nel foglio di calcolo dalla finestra di dialogo Parametri. Se il file del foglio di calcolo è collegato, è possibile aprire il foglio di calcolo in Microsoft Excel e modificarlo. È possibile usare la seguente procedura per modificare un foglio di calcolo collegato o incorporato.
Immissione dei valori nelle caselle di modifica
Si immettono i nomi o i valori dei parametri numerici nelle caselle di modifica quando si modificano le quote, si creano piani di lavoro di offset o si modificano vincoli di offset. Utilizzare le caselle di modifica per definire o modificare i nomi o i valori dei parametri numerici.
- Un nuovo nome del parametro numerico.
- Uno specifico valore numerico.
- Il nome del parametro numerico per un valore immesso in precedenza. Se il valore è visualizzato nella finestra grafica, è possibile farvi clic sopra per specificarne automaticamente il nome.
- Il nome di un parametro numerico definito nella finestra di dialogo Parametri o in un foglio di calcolo collegato.
- Un' equazione . L'equazione può contenere valori numerici e parametri numerici.
È inoltre possibile fare clic sulla freccia di fianco alla casella di testo e selezionare:
- Da un elenco di parametri numerici o valori utilizzati di recente.
- Il comando Misura per misurare una distanza lineare. La distanza misurata viene specificata automaticamente.
- Mostra quote per visualizzare le quote delle lavorazioni esistenti. Fare clic su qualsiasi quota visualizzata per specificare il rispettivo nome di parametro.
- Elenca parametri per visualizzare l'elenco dei parametri numerici definiti dall'utente.
- Imposta il formato per il parametro come Dedotto, Decimale, Frazionario o Architettonico. Queste opzioni sono disponibili solo se le unità di visualizzazione sono piedi o pollici.
È possibile eseguire il collegamento ai parametri selezionati da qualsiasi combinazione di tipi di modelli di parti, lamiere, assiemi o assiemi saldati. Non è necessario esportare precedentemente i parametri selezionati.
- Selezionare un file collegato oppure, nella finestra di dialogo Parametri, fare clic con il pulsante destro del mouse sul nome della cartella dei parametri relativa ad un modello già collegato e selezionare Modifica cartella.
- Nella finestra di dialogo Collega parametri, usare i pulsanti di stato in alto per modificare rapidamente lo stato di tutti i parametri selezionati. È anche possibile fare clic su un'icona di stato accanto ad un singolo parametro e modificare le opzioni di stato.
Consente di collegare i parametri selezionati dal file collegato. I commenti dei parametri collegati vengono inclusi.
Consente di escludere i parametri selezionati dal collegamento. - Se lo si desidera, selezionare la casella di controllo Mostra tutti i parametri per visualizzare sia i parametri esportati che quelli non esportati nell'elenco. Un'icona a forma di mano
consente di identificare i parametri esportati.
- Aprire il modello che contiene i parametri.
Nella barra multifunzione fare clic sulla .- Accettare la posizione e il nome di file come indicato, o specificare un nuovo percorso e un nome per il file XML.
- Fare clic su Opzioni, quindi scegliere Solo parametri chiave o Tutti i parametri.
- Fare clic su OK per tornare alla finestra di dialogo Esporta in XML.
- Fare clic su OK per esportare i parametri.
- Aprire il modello in cui devono essere trasferiti i parametri
Nella barra multifunzione fare clic sulla .- Utilizzare la finestra di dialogo per individuare il file XML contenente i parametri esportati dall'altro modello.
Se necessario, fare clic su Trova per aprire la finestra di dialogo Trova e utilizzare questa finestra di dialogo per individuare il file XML.
- Fare clic su OK per importare i dati.
Questo strumento consente di visualizzare e definire i parametri di un modello. Per i documenti che contengono regole, questa finestra di dialogo visualizza anche la regola che gestisce ogni parametro.
È possibile rinominare, modificare i valori, aggiungere commenti o designare un parametro come parametro a più valori. Inoltre, è possibile definire i parametri utente da usare nella parte. I parametri personalizzati vengono creati tramite l'API e aggiunti automaticamente ad un modello, un riferimento o una cartella utente.
Accesso | Nella barra multifunzione fare clic sulla. Nella tabella Parametri, premere TAB per spostarsi tra le celle. |
Menu contestuale delle intestazioni delle colonne
Visualizza i nomi e i valori dei parametri creati automaticamente durante il processo di modellazione. Questa struttura non viene visualizzata per documenti di disegno. Ogni volta che al modello viene aggiunta una quota o una lavorazione, vengono assegnati i rispettivi parametri. È possibile definire nomi di parametri personalizzati nelle caselle di modifica Vedere Casella di modifica: riferimenti). Per creare un parametro di un parametro a più valori, fare clic col pulsante destro del mouse su un campo nella riga e selezionare Rendi a più valori. | |
Nome parametro | Indica il nome del parametro. Per modificare il nome di default di un parametro e assegnare un nome descrittivo, fare clic nella casella e specificare il nuovo nome. Quando viene aggiornato il modello, tutti i parametri dipendenti vengono aggiornati per riflettere il nuovo nome. |
Unità/tipo | Per un parametro numerico, le unità di misura del parametro. In un file di testo o parametro vero/falso, il tipo di dati del parametro. |
Equazione | Indica l'equazione che genera il valore del parametro. Se il parametro è un valore discreto, viene visualizzato arrotondato per soddisfare l'impostazione di precisione del modello. Per modificare l'equazione, selezionarla facendovi sopra clic e specificare la nuova equazione. |
Regola parametrica | Visualizza il nome della regola che anima il parametro. Questa colonna viene visualizzata solo se il documento contiene una o più regole. La colonna viene rimossa se le regole vengono eliminate utilizzando il comando Elimina tutte le regole. |
Valore nominale | Indica il valore dell'equazione, visualizzato con precisione totale. |
Tolleranza | Indica l'impostazione della dimensione corrente valutata per il parametro. Fare clic in una cella per selezionare Superiore, Nominale o Inferiore. |
Valore modello | Indica la dimensione reale calcolata del parametro. |
Chiave | Indica se il parametro è un parametro Chiave. Selezionare la casella di controllo per definire il parametro come parametro chiave. |
Parametro di esportazione | Aggiunge il parametro alle proprietà personalizzate del modello. Le proprietà personalizzate possono essere aggiunte ad elenchi di parti e distinte di componenti. Selezionare la casella di controllo per aggiungere il parametro alle proprietà personalizzate. Deselezionare la casella di controllo per rimuovere il parametro dalle proprietà personalizzate. Dopo aver aggiunto il parametro, gli altri documenti sono in grado di eseguire collegamenti o di derivare il parametro. |
Commento | Visualizza l'eventuale commento relativo al parametro. Per aggiungere un commento, fare clic nella casella e digitare il testo. I parametri collegati comprendono questo commento. |
Visualizza i parametri definiti dall'utente per animare le quote e le lavorazioni del modello, incluso il testo e i parametri vero/falso. Per creare un parametro di un parametro a più valori, fare clic col pulsante destro del mouse su un campo nella riga e selezionare Rendi a più valori. Per ulteriori informazioni sui tipi di unità, le abbreviazioni consentite e le equazioni, fare clic per visualizzare la Casella di modifica riferimenti. | |
Nome parametro | Indica il nome del parametro. Fare clic nella casella e specificare il nome. |
Unità/tipo | Per un parametro numerico, le unità di misura del parametro. In un file di testo o parametro vero/falso, il tipo di dati del parametro.Fare clic nella casella per aprire la finestra di dialogo Tipo unità. Fare clic sulla struttura per selezionare le unità desiderate o immetterle nella casella Specificazione unità. Fare clic su OK. |
Equazione | Indica l'equazione che genera il valore del parametro. Fare clic nella casella e specificare l'equazione o il valore per il parametro. |
Regola parametrica | Visualizza il nome della regola che anima il parametro. Questa colonna viene visualizzata solo se il documento contiene una o più regole. La colonna viene rimossa se le regole vengono eliminate utilizzando il comando Elimina tutte le regole. |
Tolleranza | Indica l'impostazione della dimensione corrente valutata per il parametro. Fare clic in una cella per selezionare Superiore, Nominale o Inferiore. |
Valore modello | Indica il valore calcolato dell'equazione, visualizzato con precisione totale. Questa colonna non viene visualizzata per i documenti di disegno. |
Chiave | Indica se il parametro è un parametro Chiave. Selezionare la casella di controllo per definire il parametro come parametro chiave. |
Parametro di esportazione | Aggiunge il parametro alle proprietà personalizzate del modello. Questa colonna non viene visualizzata per i documenti di disegno. Le proprietà personalizzate possono essere aggiunte ad elenchi di parti e distinte di componenti. Selezionare la casella di controllo per aggiungere il parametro alle proprietà personalizzate, deselezionarla per rimuovere il parametro dalle proprietà personalizzate. Dopo aver aggiunto il parametro, gli altri documenti sono in grado di eseguire collegamenti o di derivare il parametro. |
Commento | Visualizza l'eventuale commento relativo al parametro. Per aggiungere un commento, fare clic nella casella e digitare il testo. I parametri collegati comprendono questo commento. |
Questo elenco a discesa consente di limitare il numero di parametri visualizzati nella finestra di dialogo.
- Tutti visualizza tutti i parametri con nessun filtro.
- Chiave visualizza solo parametri chiave.
- Non chiave visualizza solo i parametri non chiave.
- Rinominato visualizza solo i parametri che sono stati rinominati.
- Equazione visualizza solo i parametri definiti da equazioni o utilizzati nella definizione di equazioni.
Aggiunge una nuova riga alla tabella dei parametri utente per consentire di definire un parametro. Selezionare il tipo di parametro dall'elenco a discesa:
- Aggiungi valore numerico
- Aggiunta di testo
- Aggiungi vero/falso
Incorpora le modifiche ai parametri che vengono memorizzate durante la sessione di modifica corrente.
Visualizza la finestra di dialogo Apri che consente di individuare e specificare un foglio di calcolo esterno contenente le definizioni dei parametri. Non disponibile per i documenti di disegno.
Fare clic su Apri per aggiungere un collegamento al file del foglio di calcolo. Specificare Collega o Incorpora e il valore di Cella iniziale prima di aprire il file.
Quando viene collegato un foglio di calcolo, nella finestra di dialogo Parametri viene visualizzata una tabella contenente i parametri. Non è possibile modificare il foglio di calcolo nella finestra di dialogo Parametri. Per apportare eventuali modifiche, aprire il file in Microsoft Excel.
Oltre ai file Excel, qualsiasi tipo di file di modellazione (parti, lamiera, assiemi o assiemi saldati) può essere collegato ad un altro file di modello. Ciò consente la condivisione dei parametri tra diversi file di modello. Ad esempio, se in un file di assiemi si fa clic su Collega e quindi si seleziona un file di parti, l'assieme verrà collegato in modo associativo ai parametri esportati dal file di parti.
Per modificare i parametri collegati mediante la finestra di dialogo Collega parametri, fare clic con il pulsante destro del mouse sul nome della cartella dei parametri relativa ad un componente già collegato e selezionare Modifica cartella.
Reimposta tutti i parametri in una volta sola. Non disponibile per i documenti di disegno.
Fare clic su Superiore, Intermedio, Nominale o Inferiore per reimpostare il valore nella colonna Tolleranza.
Cambia la visualizzazione della finestra di dialogo Parametri in modalità ridotta, o in modalità completa se la finestra di dialogo viene visualizzata in modalità ridotta.
In modalità ridotta, sono incluse le colonne dei parametri e i pulsanti seguenti:
- Nome parametro
- Equazione
- Regola parametrica
- Tasto
- Filtro
- Aggiorna
- Aggiornamento immediato
I gruppi di parametri personalizzati vengono creati mediante l'API.
Definisce o aggiorna più valori per un singolo parametro. I valori visualizzati in questa finestra di dialogo non includono un valore personalizzato, se è stato definito.
Utilizzo di formule ed equazioni
I seguenti operatori sono supportati nelle caselle di modifica parametri e quota. Utilizzarli per creare l'espressione richiesta.
Autodesk Inventor supporta i seguenti operatori algebrici:
Le caselle di modifica utilizzano l'ordine delle operazioni algebrico, visualizzato nella tabella seguente in ordine decrescente.
Le caselle di modifica utilizzano le unità specificate nelle proprietà del documento di default. Se non si specifica alcuna unità in una casella di modifica, ai termini e ai coefficienti vengono assegnate le unità di default. Un'espressione viene quindi valutata in base all'ordine algebrico delle operazioni e ai valori delle unità di default.
Gli errori di sintassi contenuti in un'espressione vengono visualizzati in rosso. Se non viene rilevato alcun errore di sintassi, i caratteri vengono visualizzati in nero.
In Autodesk Inventor sono supportati svariati tipi di unità. Questo parziale elenco illustra alcune unità comuni. I tipi di unità possono essere utilizzati in tutti i casi in cui è possibile specificare un parametro, ad esempio nelle equazioni.
Autodesk Inventor supporta i seguenti prefissi:
È possibile usare le seguenti funzioni nelle caselle di modifica:
Caselle di modifica (solo parametri numerici)
Le caselle di modifica vengono usate per quasi tutti i comandi di Autodesk Inventor che richiedono l'immissione di valori numerici o l'uso di equazioni parametriche.
È possibile creare o modificare i nomi dei parametri nelle caselle di modifica, specificare un valore numerico con o senza unità, oppure immettere un'espressione che consenta di calcolare un valore numerico. La casella di modifica determina le unità di default in base al contesto e alle unità di sistema.
Definizione o modifica di parametri
È possibile immettere espressioni nelle caselle di modifica per creare o modificare parametri e per assegnare valori ai parametri. Il nome del parametro e il corrispondente valore o espressione numerica sono separati dal segno di uguale. Inventor analizza la stringa immessa per creare il parametro e per assegnare il valore numerico. Gli errori di sintassi vengono visualizzati in rosso.

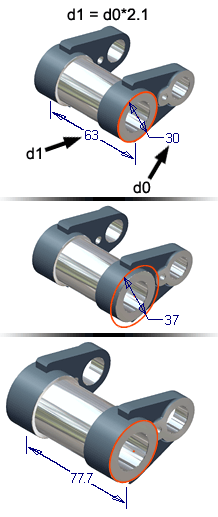

Si immagini di avere disegnato una geometria e di volere applicare la quota ad una delle linee. Aprire la finestra di dialogo Modifica quota relativa alla linea e immettere: Length=20mm. Fare clic sulla casella di controllo verde per confermare il valore immesso. Riaprire la finestra di dialogo Modifica quota per la stessa linea. Nella parte superiore della finestra di dialogo viene visualizzato Modifica quota: Length e il valore 20 mm. In alternativa aprire la finestra di dialogo Parametri per visualizzare i parametri del modello definiti, che includeranno il parametro Length con il corrispondente valore di 20 mm.
Elenca le unità di misura per i parametri utente.
Accesso | Una volta aggiunto un nuovo parametro utente nella finestra di dialogo Parametri, fare clic sulla casella Unità per visualizzare la finestra Tipo unità. |
Elenca i gruppi di unità di misura predefinite che è possibile usare per un parametro. Per selezionare un'unità, espandere un gruppo e fare clic sull'unità desiderata. L'unità selezionata viene visualizzata nella casella Specificazione unità.
Consente di creare specifiche di unità composte. Quando viene scelta un'unità dall'elenco Tipo unità, questa viene aggiunta alla casella Specificazione unità. Per creare una specifica di unità composta, quale mm/sec, separare le singole unità con il segno di operazione opportuno, quale un segno di moltiplicazione, di divisione o di elevazione a potenza.
In alternativa, è possibile specificare le unità direttamente nella casella Specificazione unità, senza selezionarle dall'elenco Tipo unità.
Fare clic su OK per assegnare al parametro l'unità di misura visualizzata.
Consente di abilitare il collegamento selettivo di parametri in un documento. Se vengono selezionati parametri non esportati per il collegamento, i parametri vengono contrassegnati per l'esportazione nel documento di origine e viene visualizzato un messaggio che richiede se si desidera modificare il documento di origine.
Tabella di esempio dell'analisi delle caselle di modifica
Formato proprietà personalizzata
Abilita il formato dei parametri esportati da impostare.
