モデルでのパラメータ

編集ボックスに寸法またはその他の値を入力した場合、その値はモデル用のパラメータとして定義され、d0、d1、d2 などの既定の名前が割り当てられます。編集ボックスに値を入力するときには、既定を上書きしてパラメータ名を指定することができます。

たとえば、スケッチ プロファイルを 2 mm 高さまで押し出す場合は、[押し出し]ダイアログ ボックスの距離編集ボックスに 2 mm を入力します。押し出しコマンドを実行すると、既定のパラメータ(たとえば、d0)が作成され、値 2 mm が代入されます。一方、HT = 2 mm を入力した場合は式が解析され、代入された値 2 mm でパラメータ HT が作成されます。このようにして、参照したり今後使えるように、意味を判別しやすいパラメータ名を設定します。

パラメータ名または値を変更するには、同じ方法で編集ボックスを使用します。なお、前の例では、パラメータ名を HT から HGHT に変更してください。押し出しフィーチャを編集し、距離の編集ボックスに HGHT=2 mm を入力します。HT パラメータは、コマンドの実行時に HGHT パラメータに置換されます。

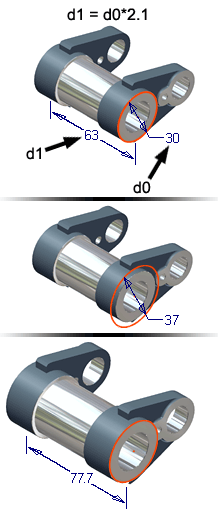

編集ボックスに寸法またはその他の値を入力した場合、その値はモデル用のパラメータとして定義され、d0、d1、d2 などの既定の名前が割り当てられます。[パラメータ]コマンドによって、既存のパラメータの名前を変更したり、パラメータの値を変更したりすることができます。パラメータの 計算式 を変更して、そのパラメータの値を変更することもできます。

リボンで、 [管理]タブ [パラメータ]パネル [パラメータ]の順にクリックします。 [パラメータ]ダイアログ ボックスで、変更するパラメータを探します。 [パラメータ名]、[計算式]、[コメント]を変更するには、対応するボックスをクリックして既存の値を選択してから、新しい値を入力します。 [Enter]を押して変更を保存します。 モデルを更新するには、クイック アクセス ツールバーの[更新]ボタンをクリックします。 注:標準寸法のみが編集可能です。 被駆動(参照)寸法 を標準寸法に変更するには、[スタイル]ボックスを選択してから[標準]をクリックします。スケッチの過剰拘束を回避するため、他の寸法を被駆動寸法に変更しなければならない場合があります。 ヒント:既存のパラメータの値は、スケッチの寸法やフィーチャを編集して変更することもできます。

降伏強さなどの値に関して数値パラメータを定義しておき、それらのパラメータ名を指定して、モデルの寸法値やその他の計測値を設定できます。

リボンで、 [管理]タブ [パラメータ]パネル [パラメータ]の順にクリックします。 [パラメータ]ダイアログ ボックスで、ドロップダウン メニューから[数値を追加]をクリックして、[ユーザ パラメータ]テーブルに数値パラメータの行を追加します。 [パラメータ名]、[単位]、および[ 計算式 ]に入力するには、該当のボックスをクリックします。 [単位]ボックスでクリックすると、[単位タイプ]ダイアログ ボックスが開き、すべての使用可能な単位のタイプが一覧表示されます。クリックしてブラウザ ツリーを展開し、希望のタイプを選択します。 パラメータがキー パラメータである場合は、[キー]チェック ボックスをオンにします。 必要に応じて、[コメント]に入力します。 ヒント:いくつものパーツで同じパラメータを使用する場合は、使用するパラメータを含むテンプレート ファイルを作成します。テンプレートを Templates フォルダに保存し、新しいパーツ ファイルを作成するときに使用します。

色など説明的な文字列の文字パラメータを定義しておき、それらのパラメータ名を指定して、モデルの値を設定できます。ただし、文字パラメータは式をサポートしていないことに注意してください。

リボンで、 [管理]タブ [パラメータ]パネル [パラメータ]の順にクリックします。 [パラメータ]ダイアログ ボックスで[テキストを追加]をクリックして、[ユーザ パラメータ]テーブルに文字パラメータの行を追加します。 [パラメータ名]ボックスをクリックして名前を入力します。 [計算式]ボックスをクリックしてパラメータの値を追加します。 パラメータがキー パラメータである場合は、[キー]チェック ボックスをオンにします。 必要に応じて、[コメント]に入力します。 ヒント:いくつものパーツで同じパラメータを使用する場合は、使用するパラメータを含むテンプレート ファイルを作成します。テンプレートを Templates フォルダに保存し、新しいパーツ ファイルを作成するときに使用します。

真/偽(True/False)のパラメータを定義しておき、それらのパラメータ名を指定して、モデルの真/偽の条件を設定できます。ただし、真/偽(True/False)パラメータは式をサポートしていないことに注意してください。

リボンで、 [管理]タブ [パラメータ]パネル [パラメータ]の順にクリックします。 [パラメータ]ダイアログ ボックスで、ドロップダウン メニューから[真/偽]をクリックして、[ユーザ パラメータ]テーブルに論理演算パラメータの行を追加します。 [パラメータ名]ボックスをクリックして名前を入力します。 必要に応じて、[計算式]ボックスをクリックして値を「真」から「偽」に変更します。 パラメータがキー パラメータである場合は、[キー]チェック ボックスをオンにします。 必要に応じて、[コメント]に入力します。 ヒント:いくつものパーツで同じパラメータを使用する場合は、使用するパラメータを含むテンプレート ファイルを作成します。テンプレートを Templates フォルダに保存し、新しいパーツ ファイルを作成するときに使用します。

1 つのパラメータに対して複数の値を定義することはできますが、1 つのパラメータは常に 1 つの値しか保持できません。パラメータの値は実際には式であるため、数値パラメータの値リストの項目を実際のパラメータの式にすることが可能です。

1. [パラメータ]ダイアログ ボックスで、パラメータの行のいずれかの場所を右クリックし、[マルチバリューを作成]を選択して[値一覧エディタ]ダイアログ ボックスを開きます。
2. [新規アイテムを追加]領域で、各値を個別の行に入力します。必要に応じて、[Enter]キーを使用して新しい行を追加します。
3. [追加]をクリックして、各値を[値]フィールドに移動します。
4. [OK]をクリックします。

1. [パラメータ]ダイアログ ボックスで、パラメータの[計算式]ボックスをクリックして、ドロップダウン選択矢印を表示します。
2. その矢印をクリックして、値のリストを表示します。

   パラメータに対してカスタム値も定義されている場合は、その値がリストに含められます。

3. リストから新しい値を選択します。

1. [パラメータ]ダイアログ ボックスで、パラメータの[計算式]ボックスを右クリックし、[マルチバリュー リストを編集]を選択して[値一覧エディタ]ダイアログ ボックスを表示します。
2. 値のリストを編集します。
   • [新規アイテムを追加]フィールドに新しい値を入力し、[追加]をクリックしてその値を[値]フィールドに移動するか、[クリア]をクリックして入力内容を消去して最初からやり直します。
   • マルチバリュー リストから値を削除するには、[値]フィールドで値を選択して、[選択した項目を削除]をクリックします。
3. 完了したら、[OK]をクリックします。

カスタム値がある場合は、その値をマルチバリュー パラメータに追加することができます。カスタム値は、パラメータに対して既に定義されている値リストの一部ではありませんが、パラメータの[計算式]フィールドから選択することができます。カスタム値を追加する前に、マルチバリュー パラメータに対するカスタム値の使用を有効にする必要があります。

1. [パラメータ]ダイアログ ボックスで、パラメータの[計算式]ボックスを右クリックし、[マルチバリュー リストを編集]を選択して[値一覧エディタ]ダイアログ ボックスを表示します。
2. [カスタム値を許可]を選択します。
3. [OK]をクリックして[値一覧エディタ]を閉じます。
4. パラメータの[計算式]ボックスにある矢印をクリックして値のリストを表示し、新しい選択肢である <カスタム値...> を選択します。
5. [計算式]ボックスの値を上書きして、[Enter]を押します。

以上で、カスタム値が[計算式]ボックスで使用可能な値のリストのメンバになり、現在選択されている値となります。ただし、カスタム値はそのパラメータの[値一覧エディタ]に表示されるマルチバリュー リストには含まれません。

カスタム値は 1 つだけマルチバリュー パラメータに追加することができます。別のカスタム値を追加しようとすると、既存のカスタム値が上書きされます。

カスタム値を削除するには、その値を他のいずれかの値に変更してから、パラメータの[値一覧エディタ]を開いて、[カスタム値を許可]チェックボックスをオフにします。

1. [パラメータ]ダイアログ ボックスで[数値を追加]をクリックして、新しい数値ユーザ パラメータを追加します。
2. [単位]列をクリックして、[単位タイプ]ダイアログ ボックスを開きます。
3. 必要に応じてグループを展開し、単位のタイプをクリックして選択します。
4. 選択した単位が、[単位指定]ダイアログ ボックスに追加されます。in/sec のように単位をいくつか組み合わせたものを指定するには、個々の単位を乗算、除算、指数関数など適切な演算記号で区切ります。

   [単位指定]ボックスに直接単位を入力することもできます。

5. [OK]をクリックして、パラメータの[単位]列に計測単位を追加します。

[パラメータ]ダイアログ ボックスに表示するパラメータを、特定の基準に基づいて選択することができます。

パラメータの表示をフィルタリングするには、[フィルタ]リスト からフィルタを選択します。

[モデル パラメータ]リストや[ユーザ パラメータ]リストを展開したり折りたたむことにより、各パラメータの表示/非表示を切り替えることもできます。

[パラメータ]ダイアログ ボックスに表示される列やボタンを減らすことができます。

表示をシンプルにするには、ダイアログ ボックスの下部にある[<< シンプル]をクリックします。それに伴ってダイアログ ボックスのウィンドウのサイズが変わります。 ダイアログ ボックスは、詳細表示に戻すまではシンプル モードで表示され続けます。

詳細表示に戻すには、ダイアログ ボックスの下部にある[詳細 >>]をクリックします。

[パラメータ]ダイアログ ボックスで、パラメータ行のいずれかの場所を右クリックし、[パラメータを削除]を選択します。

パラメータ DIST を作成するには 2 つの値を追加します。パラメータ名と値の間には等号記号を入れます。この式が解析されるとパラメータ DIST が作成され、そこに計算式の値が代入されます。Autodesk Inventor

DIST = (4 mm + 25.4 mm)

既定の単位はインチと度であるとします。式の中で複数の単位を使用するには、変換係数を使用します。

(2 in + 4 mm * 1 in / 25.4 mm)

Autodesk Inventor では、よく使用されるパラメータに対し、内部で値を割り当てています。たとえば、PI = 3.14159265359、e = 2.718281828459 などです。式でこのような値を使用する場合は、パラメータで置き換えることができます。

(PI rad/ 4ul + (35 deg * PI rad / 180 deg))

編集ボックスには組み込み関数が用意されており、その関数を他の値やパラメータと組み合わせて複雑な代数式を作成することができます。ここでは、逆正接関数を使用し、パーツの両側の比率から角度を算出しています。

30 deg + atan(4 in / 3 in)

単位なしの値を表現するには、編集ボックスで記号"ul"を使用します。Autodesk Inventor では、既定の長さ単位が mm の場合、式 3 * (3^2) のような単位なしの値でも正確に解釈されますが、次のような明白な方法を使用することを推奨します。

3 mm * (3 ul ^ 2 ul)

分数表記の入力文字列は、入力単位が英単位(10’-6 1/2” など)である場合に、編集ボックスに保持されます。表示単位が英単位(フィートまたはインチ)の一種である場合、パラメータの値はグラフィックス ウィンドウに分数表記で表示されます。 表示単位がメートル単位である場合、パラメータの値はグラフィックス ウィンドウに十進表記で表示されます。

表示単位がフィートまたはインチである場合、編集ボックスには追加のオプションがあります(パラメータの表示タイプ)。オプションは[推定配置]、[十進表記]、[分数表記]、および[建築図面表記]です。 [推定配置]オプションは、単位のタイプを入力文字列に基づいて設定し、括弧に入れて表示します。[建築図面表記]オプションは、パラメータ内で「‘」および「“」を使用します(10’-6 1/2”など)。

この形式で単位を入力する場合は、シングル クォーテーション マーク(‘)およびダブル クォーテーション マーク(“)が必要になります。クォーテーション マークが使用されない場合、式は計算式として評価され、分数形式は維持されません。フィートやインチの値はダッシュ(-)またはスペースを使用して区切ることもできます。

Microsoft Excel を使用し、次の形式でスプレッドシートを作成します。

• データはスプレッドシートの任意のセルから開始できます。データが A1 のセルから始まっていない場合は、Excel ファイルへリンクするか埋め込むときに、データの開始位置を指定します。セルを列のヘッダ名に使用している場合は、データの開始位置のそのセルを指定しないでください。
• データ項目は、行方向または列方向に、パラメータ名、値または 計算式 、計測単位、コメントの順番で入力できます。
  注:Excel 内のデータの順序は、Inventor の[パラメータ]ダイアログ ボックスと異なります。
• パラメータ名と値は必ず入力しなければなりません。他の項目の入力は省略できます。パラメータ名と値に関連付けられたセルを空白にすることはできません。
• パラメータの計測単位を指定しない場合は、パラメータを使用するときにモデルの既定の単位が割り当てられます。単位のないパラメータを作成するには、単位のセルに UL と入力します。
• スプレッドシートには列または行のヘッダやその他の情報を含めることができますが、パラメータを定義するセルのブロックの外側に入力しなければなりません。

パラメータ スプレッドシートを作成して保存すると、あらゆるパーツやアセンブリ モデルで使用できます。

1. Autodesk Inventor でモデルのファイルを開きます。
2. リボンで、 [管理]タブ [パラメータ]パネル [パラメータ]の順にクリックします。
3. [パラメータ]ダイアログ ボックスで[リンク]をクリックし、スプレッドシートを検索して選択します。
4. ファイルを開くときのダイアログ ボックスで、スプレッドシートのパラメータ データ(列のヘッダ名ではありません)の開始セルを指定します。
5. [リンク]または[埋め込み]を選択します。複数のファイルで同じスプレッドシートのパラメータを共有するには、[リンク]を選択します。他のファイルに影響を与えずに、アクティブなモデル内でスプレッドシート パラメータを使用および編集するには、[埋め込み]を選択します。
   注:リンクまたはファイル埋め込み時に正しい開始セルを指定しなかった場合には、行の値が表示されません。開始セルを変更するには、[パラメータ]ダイアログ ボックスでエントリを右クリックして、[開始セル編集]を選択します。または、右クリックして[フォルダを削除]を選択すると、リンクされたデータまたは埋め込まれたデータを削除できます。

[パラメータ]ダイアログ ボックスからスプレッドシートのパラメータを編集することはできません。スプレッドシート ファイルがリンクされている場合、Microsoft Excel でスプレッドシートを開いて編集します。次の操作では、リンクされたスプレッドシートと埋め込まれたスプレッドシートのいずれも編集できます。

1. Autodesk Inventor で、スプレッドシートを使用するモデルを開きます。
2. ブラウザで、[サード パーティ]フォルダを展開します。
3. 編集するスプレッドシートをダブルクリックします。Microsoft Excel のウィンドウでスプレッドシートが開き、編集できるようになります。
